Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita LH1201FL'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Makita LH1201FL

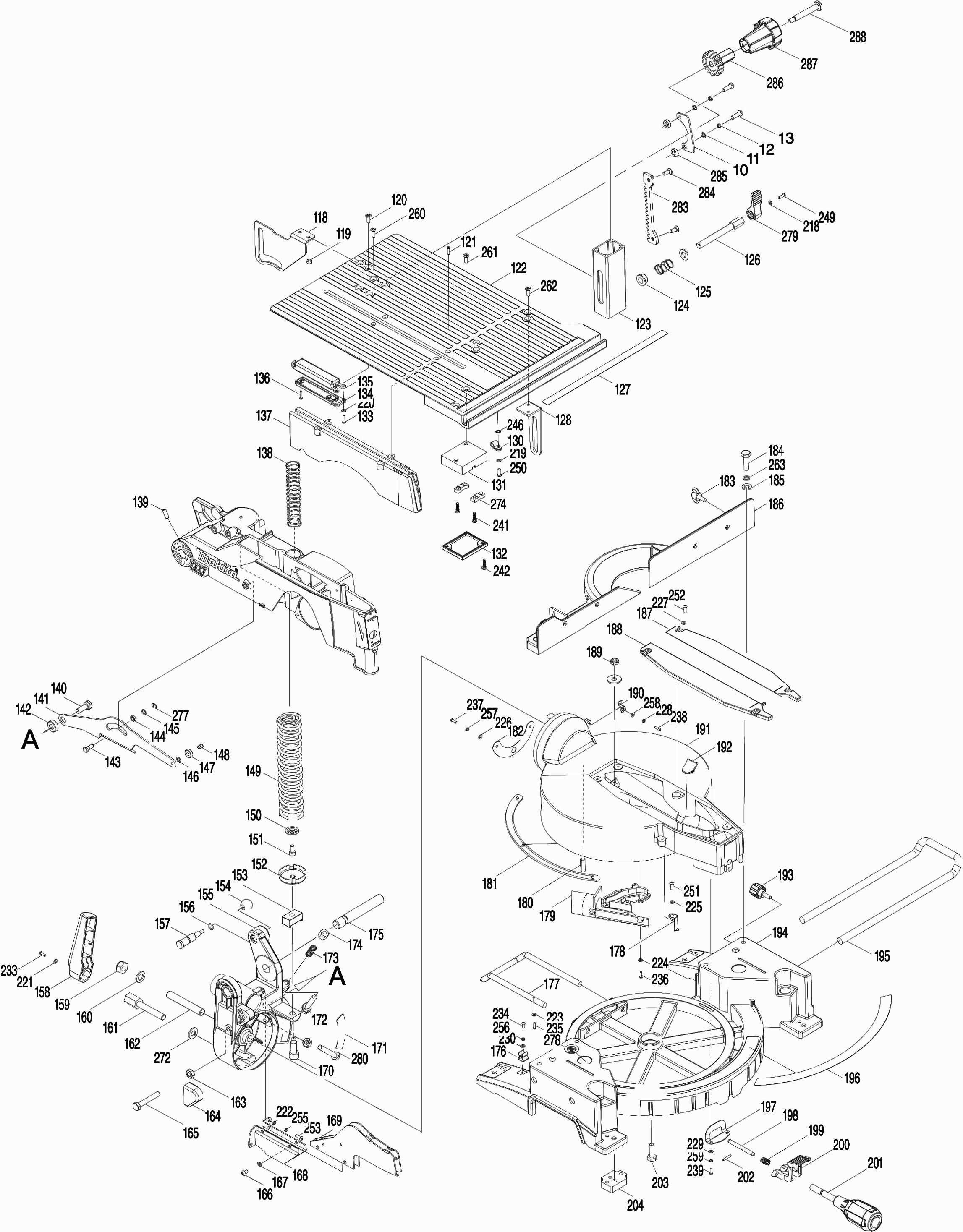

Dessins techniques 1
Cliquez pour agrandir

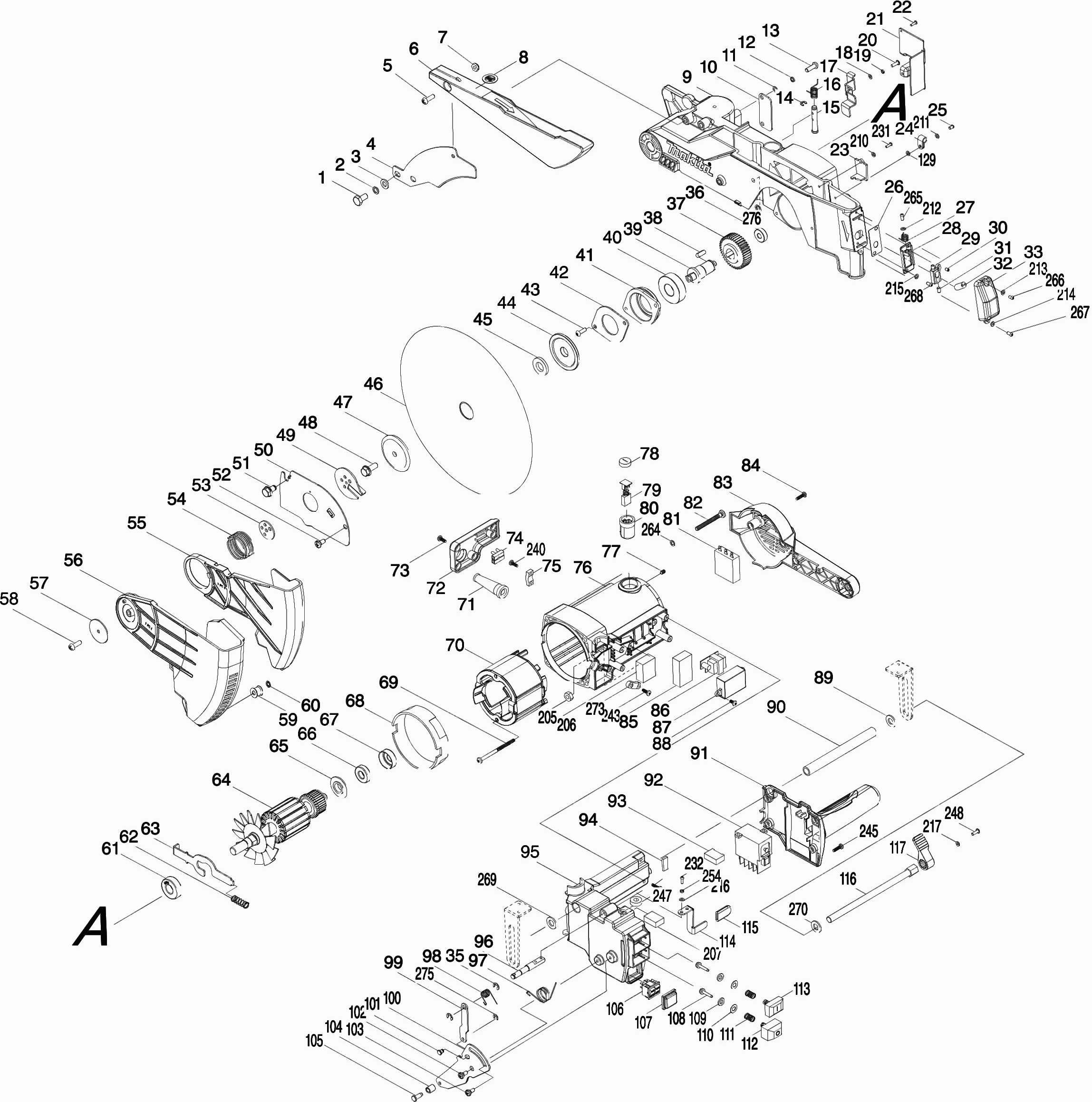

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Makita LH1201FL

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Bolt M8X16Mm Lh1200Fl
001 JM23300009 0.83 1.00

Rondelle 8Mm Lh1200Fl
002 JM23300010 0.83 1.00

Rondelle de blocage 8mm Lh1200Fl
003 JM23300011 0.83 1.00

Couteau Diviseur
004 JM23300012 23.75 28.50

Vis métallique M6x16mm
005 JM23300013 0.83 1.00

Capuche de scie "haut"
006 JM23300300 23.75 28.50

Écrou de sécurité M6
007 JM23300015 0.83 1.00

Etiquette Info.
008 JM27080060 2.93 3.52

Capuchon de scie
009 JM23300244 78.32 93.98

Plateau De Pression
010 JM23300239 1.43 1.72

Pas d'informations disponibles, non commandable
011 JM23300019

Pas d'informations disponibles, non commandable
012 JM23300020

Vis Met. ck M6x16mm
013 JM23300248 1.02 1.22

Bague de sécurité E-5
014 JM23300022 0.83 1.00

Goupille poussoir
015 JM23300023 1.43 1.72

Ressort De Torsion
016 JM23300024 0.83 1.00

Plateau De Retenue
017 JM23300025 1.51 1.81

Rondelle 4
018 941052-1 0.83 1.00

Rondelle élastique 4mm Lh1200Fl
019 JM23300027 0.83 1.00

Vis métallique M4x12mm
020 JM23300028 0.83 1.00

Capot de recouvrement
021 JM23300029 1.43 1.72

Vis cruciformes 4x10
022 251308-7 0.83 1.00

Capot de recouvrement
023 JM23300031 1.24 1.49

Pas d'informations disponibles, non commandable
024 JM23300032

Pas d'informations disponibles, non commandable
025 JM23300033

Joint
026 JM23300034 1.24 1.49

Pas d'informations disponibles, non commandable
027 JM23300035

Support
028 JM23300036 2.80 3.36

Support "Laser a/u"
029 JM23300037 1.72 2.06

Boulon Allen M4X6MM LS1018L
030 JM23300038 0.83 1.00

Pas d'informations disponibles, non commandable
031 JM23300039

Laser "diode"
032 JM23300040 12.58 15.10

Capuchon du laser
033 JM23300041 1.24 1.49

Bague de verrouillage E-6
035 JM23300042 0.83 1.00

Roulement à billes 608
036 210007-0 5.88 7.06

Engrenage de scie
037 JM23300044 18.76 22.51

Clavette 6x16mm
038 JM23300045 0.83 1.00

Plongeur
039 JM23300046 18.76 22.51

Roulement à billes 6204
040 211306-3 10.81 12.97

Porte-Palier
041 JM23300048 8.46 10.15

Recouvrement De Roulemen
042 JM23300049 2.80 3.36

Boulon Allen M5X16Mm Lh1200Fl
043 JM23300050 0.83 1.00

Collet Interieur
044 JM23300051 8.84 10.61

Bague Réductrice
045 JM23100144 3.22 3.86

Collet Exterieur
047 JM23300053 8.46 10.15

Boulon d'axe M8x20mm
048 JM23300054 2.80 3.36

Plaque de centrage
049 JM23300055 1.21 1.45

Plaque de montage
050 JM23300056 5.22 6.26

Vis en métal M8X12Mm Lh1200Fl
051 JM23300057 1.01 1.21

Boulon de blocage
052 JM23300058 0.83 1.00

Rivet de centrage
053 JM23300059 0.83 1.00

Ressort De Torsion
054 JM23300060 2.80 3.36

Cape de scie "intérieure"
055 JM23300061 8.46 10.15

Capuche de scie "extérieur"
056 JM23300310 19.80 23.76

Plaque de montage
057 JM23300063 0.83 1.00

Vis métallique M5x25mm
058 JM23300064 0.83 1.00

GALET
059 JM23300065 1.43 1.72

Bague d'espacement 5mm
060 JM23300066 0.83 1.00

Roulement à billes 6202llb
061 211228-7 7.44 8.93

Ressort De Compression
062 JM23300068 1.24 1.49

Plaque de blocage d'axe
063 JM23300069 2.80 3.36

Induit 230v
064 JM23300001 83.82 100.58

Joint d'étanchéité
065 JM23300070 0.83 1.00

Roulement à billes 6001llu
066 211138-8 4.58 5.50

Tampon En Caoutchouc
067 JM23300072 0.83 1.00

Plaque Intermediaire
068 JM23300073 1.43 1.72

Vis filetée 4.8x75mm
069 JM23300074 0.83 1.00

Champ 230v
070 JM23300003 78.32 93.98

Passe-câble
071 JM23300075 1.01 1.21

Capot de recouvrement
072 JM23300076 2.80 3.36

Pas d'informations disponibles, non commandable
073 JM23300077

Pas d'informations disponibles, non commandable
074 JM23300078

Pas d'informations disponibles, non commandable
075 JM23300079

Carter De Moteur
076 JM23300320 39.92 47.90

Pas d'informations disponibles, non commandable
077 JM23300081

Couvercle De Charbon
078 JM23300082 0.83 1.00

Ensemble de brosses de carbone Cb-153
079 181044-0 4.08 4.90

S/e Porte Balais
080 JM23300084 2.80 3.36

Raccord
081 JM23300085 17.90 21.48

Pas d'informations disponibles, non commandable
082 JM23300086

Couvercle de ventilateur
083 JM23300087 14.23 17.08

Pas d'informations disponibles, non commandable
084 JM23300088

Éponge A
085 JM23300089 1.02 1.22

Convertisseur
086 JM23300090 14.23 17.08

Capot de recouvrement
087 JM23300091 1.43 1.72

Pas d'informations disponibles, non commandable
088 JM23300092

Pas d'informations disponibles, non commandable
089 JM23300093

Manchon De Protection
090 JM23300094 3.22 3.86

Couverture de Poignée
091 JM23300095 16.13 19.36

Commutateur
092 JM23300096 23.75 28.50

Condensateur
093 JM23300097 3.65 4.38

Éponge B
094 JM23300098 1.02 1.22

Poignee
095 JM23300099 23.74 28.49

Axe De Blocage
096 JM23300100 3.65 4.38

Ressort De Torsion
097 JM23300101 0.83 1.00

Ressort De Torsion
098 JM23300102 0.83 1.00

Poignée de blocage "b"
099 JM23300103 0.83 1.00

Plaque de Blocage
100 JM23300330 12.58 15.10

Pas d'informations disponibles, non commandable
101 JM23300105

Vis de connexion
102 JM23300106 0.83 1.00

Goupille
103 JM23300107 0.83 1.00

Bague de guidage
104 JM23300108 1.43 1.72

Goupille
105 JM23300109 0.83 1.00

Interrupteur Hy39-2
106 JM23300110 8.46 10.15

Couvercle d'interrupteur
107 JM23300111 0.83 1.00

Bouton-poussoir
108 JM23300112 1.72 2.06

Bague en feutre
109 JM23300113 2.80 3.36

Pas d'informations disponibles, non commandable
110 JM23300114

Ressort de pression Lh1200Fl
111 JM23300115 0.83 1.00

Bouton de commutation "off"
112 JM23300116 1.02 1.22

Bouton de commutation "on"
113 JM23300117 0.83 1.00

Poignée de déblocage
114 JM23300118 1.02 1.22

Capuchon
115 JM23300119 0.83 1.00

Boulon de verrouillage de table
116 JM23300120 3.65 4.38

Levier de verrouillage de table
117 JM23300121 0.83 1.00

Plaque de Blocage
118 JM23300245 8.46 10.15

Écrou de blocage M5 Lh1200Fl
119 JM23300123 0.83 1.00

Vis Met. M5X14Mm Lh1200Fl
120 JM23300124 0.83 1.00

Vis autotaraudeuse 3.5X14Mm Lh1200Fl
121 JM23300125 0.83 1.00

Plateau de table
122 JM23300126 65.59 78.71

Tube de réglage
123 JM23300236 19.88 23.86

Rivet de pression
124 JM23300128 1.43 1.72

Ressort De Maintien
125 JM23300129 0.83 1.00

Boulon de verrouillage de table
126 JM23300130 3.22 3.86

Cadran Gradue
127 JM23300131 1.24 1.49

Support de table
128 JM23300132 3.22 3.86

Pas d'informations disponibles, non commandable
129 JM23300133

Pas d'informations disponibles, non commandable
130 JM23300134

Boîte de jonction
131 JM23300135 2.80 3.36

Couvercle
132 JM23300136 1.43 1.72

Pas d'informations disponibles, non commandable
133 JM23300137

Couvercle de l'unité de lampe
134 JM23300138 1.51 1.81

Unité de lampe
135 JM23300139 21.70 26.04

Pas d'informations disponibles, non commandable
136 JM23300140

Guide de poussière
137 JM23300141 18.76 22.51

Ressort De Compression
138 JM23300142 2.80 3.36

Pas d'informations disponibles, non commandable
139 JM23300143

Pas d'informations disponibles, non commandable
140 JM23300144

Plaque de Connexion
141 JM23300340 19.80 23.76

Bague d'espacement
142 JM23300146 1.24 1.49

Goupille de guidage
143 JM23300147 0.83 1.00

Disque de compensation
144 JM23300148 0.83 1.00

Pas d'informations disponibles, non commandable
145 JM23300149

Rondelle de 6mm
146 JM23300150 2.93 3.52

Roulement à billes 619-6-2z
147 JM23300151 4.81 5.77

Goupille d'alignement
148 JM23300152 0.83 1.00

Ressort De Compression
149 JM23300153 17.92 21.50

Capot de recouvrement
150 JM23300154 1.43 1.72

Pas d'informations disponibles, non commandable
151 JM23300155

Support de ressort
152 JM23300156 2.80 3.36

Support de support de ressort
153 JM23300157 2.80 3.36

Bouton
154 JM23300158 0.83 1.00

Bras de soutien
155 JM23300159 55.92 67.10

Joint torique 8,5mm
156 JM23300160 0.83 1.00

Joint torique 9
156 213054-0 0.83 1.00

Axe De Blocage
157 JM23300161 2.80 3.36

Levier
158 JM23300162 3.65 4.38

Pas d'informations disponibles, non commandable
159 JM23300163

Pas d'informations disponibles, non commandable
160 JM23300164

Boulon de blocage
161 JM23300165 3.65 4.38

Gas de verrouillage
162 JM23300166 3.65 4.38

Pas d'informations disponibles, non commandable
163 JM23300167

Bague D'amortissement
164 JM23300168 0.83 1.00

Pas d'informations disponibles, non commandable
165 JM23300169

Vis métal. M5x8mm
166 JM23300170 0.83 1.00

Rondelle d'arrêt 5mm
167 JM23300171 0.83 1.00

Plaque de montage
168 JM23300172 14.23 17.08

Tole De Blindage
169 JM23300173 19.80 23.76

Vis à ressort
170 JM23300174 1.02 1.22

Cadran Gradue
171 JM23300175 1.02 1.22

Vis De Reglage
172 JM23300176 1.24 1.49

Ressort De Compression
173 JM23300178 1.02 1.22

Ecrou De Reglage
174 JM23300177 1.24 1.49

Axe De Liaison
175 JM23300179 4.58 5.50

Pas d'informations disponibles, non commandable
176 JM23300180

Table d'extension KS 120
177 JM23300181 10.81 12.97

Point de marquage
178 JM23300182 0.83 1.00

Guide de poussière
179 JM23300183 2.80 3.36

Axe 4x30mm
180 JM23300184 0.83 1.00

Bague de Frottement
181 JM23300185 1.43 1.72

Joint anti-poussière
182 JM23300186 1.43 1.72

Bouton Aile
183 JM23300187 0.83 1.00

Pas d'informations disponibles, non commandable
184 JM23300188

Carr. Bague 8mm
185 JM23300189 0.83 1.00

Butée
186 JM23300240 16.07 19.28

Plaque de Recoupe
187 JM23300191 4.08 4.90

Plaque de sciage Li
188 JM23300192 4.08 4.90

Pas d'informations disponibles, non commandable
189 JM23300193

Point de marquage
190 JM23300194 0.83 1.00

Table Tournante
191 JM23300195 78.32 93.98

Plaque d'insertion
192 JM23300196 0.83 1.00

Bouton Aile
193 JM23300197 0.83 1.00

Table de pied
194 JM23300350 100.32 120.38

Cadran Gradue
196 JM23300199 2.80 3.36

Plateau De Pression
197 JM23300200 1.43 1.72

Tige de verrouillage
198 JM23300201 1.21 1.45

Ressort De Maintien
199 JM23300202 0.83 1.00

Plateau De Pression
200 JM23300203 1.43 1.72

Bouton d'ajustement
201 JM23300204 3.65 4.38

Goupille de sûreté
202 JM23300205 1.43 1.72

Pas d'informations disponibles, non commandable
203 JM23300206

Capuchon de pied
204 JM23300207 1.01 1.21

Pas d'informations disponibles, non commandable
205 JM23300208

Éponge C
206 JM23300209 1.02 1.22

Éponge D
207 JM23300210 1.02 1.22

Comp. du bras
208 JM23300360 46.31 55.57

Câble d'alimentation 2x1.50 4.0mtr
209 695123-3 21.70 26.04

Rondelle 4
210 941052-1 0.83 1.00

Rondelle 4
211 941052-1 0.83 1.00

Rondelle 4
212 941052-1 0.83 1.00

Rondelle 4
213 941052-1 0.83 1.00

Rondelle 4
214 941052-1 0.83 1.00

Rondelle 4
215 941052-1 0.83 1.00

Rondelle 4
216 941052-1 0.83 1.00

Rondelle 4
217 941052-1 0.83 1.00

Rondelle 4
218 941052-1 0.83 1.00

Rondelle 4
219 941052-1 0.83 1.00

Rondelle 4
220 941052-1 0.83 1.00

Rondelle 4
221 941052-1 0.83 1.00

Rondelle 4
222 941052-1 0.83 1.00

Rondelle 4
223 941052-1 0.83 1.00

Rondelle 4
224 941052-1 0.83 1.00

Rondelle 4
225 941052-1 0.83 1.00

Rondelle 4
226 941052-1 0.83 1.00

Rondelle 4
227 941052-1 0.83 1.00

Rondelle 4
228 941052-1 0.83 1.00

Rondelle 4
229 941052-1 0.83 1.00

Rondelle 4
230 941052-1 0.83 1.00

Vis cruciformes 4x10
231 251308-7 0.83 1.00

Vis cruciformes 4x10
232 251308-7 0.83 1.00

Vis cruciformes 4x10
233 251308-7 0.83 1.00

Vis cruciformes 4x10
234 251308-7 0.83 1.00

Vis cruciformes 4x10
235 251308-7 0.83 1.00

Vis cruciformes 4x10
236 251308-7 0.83 1.00

Vis cruciformes 4x10
237 251308-7 0.83 1.00

Vis cruciformes 4x10
238 251308-7 0.83 1.00

Vis cruciformes 4x10
239 251308-7 0.83 1.00

Pas d'informations disponibles, non commandable
240 JM23300077

Pas d'informations disponibles, non commandable
241 JM23300077

Pas d'informations disponibles, non commandable
242 JM23300077

Pas d'informations disponibles, non commandable
243 JM23300077

Pas d'informations disponibles, non commandable
244 JM23300088

Pas d'informations disponibles, non commandable
245 JM23300088

Pas d'informations disponibles, non commandable
246 JM23300133

Pas d'informations disponibles, non commandable
247 JM23300208

Vis métallique M4x12mm
248 JM23300028 0.83 1.00

Vis métallique M4x12mm
249 JM23300028 0.83 1.00

Vis métallique M4x12mm
250 JM23300028 0.83 1.00

Vis métallique M4x12mm
251 JM23300028 0.83 1.00

Vis métallique M4x12mm
252 JM23300028 0.83 1.00

Vis métallique M4x12mm
253 JM23300028 0.83 1.00

Rondelle élastique 4mm Lh1200Fl
254 JM23300027 0.83 1.00

Rondelle élastique 4mm Lh1200Fl
255 JM23300027 0.83 1.00

Rondelle élastique 4mm Lh1200Fl
256 JM23300027 0.83 1.00

Rondelle élastique 4mm Lh1200Fl
257 JM23300027 0.83 1.00

Rondelle élastique 4mm Lh1200Fl
258 JM23300027 0.83 1.00

Rondelle élastique 4mm Lh1200Fl
259 JM23300027 0.83 1.00

Vis Met. M5X14Mm Lh1200Fl
260 JM23300124 0.83 1.00

Vis Met. M5X14Mm Lh1200Fl
261 JM23300124 0.83 1.00

Vis Met. M5X14Mm Lh1200Fl
262 JM23300124 0.83 1.00

Rondelle 8Mm Lh1200Fl
263 JM23300010 0.83 1.00

Pas d'informations disponibles, non commandable
264 JM23300019

Pas d'informations disponibles, non commandable
265 JM23300033

Pas d'informations disponibles, non commandable
266 JM23300033

Pas d'informations disponibles, non commandable
267 JM23300033

Pas d'informations disponibles, non commandable
268 JM23300033

Pas d'informations disponibles, non commandable
269 JM23300093

Pas d'informations disponibles, non commandable
270 JM23300093

Pas d'informations disponibles, non commandable
271 JM23300093

Pas d'informations disponibles, non commandable
272 JM23300093

Pas d'informations disponibles, non commandable
273 JM23300079

Pas d'informations disponibles, non commandable
274 JM23300079

Bague de sécurité E-5
275 JM23300022 0.83 1.00

Bague de sécurité E-5
276 JM23300022 0.83 1.00

Bague de sécurité E-5
277 JM23300022 0.83 1.00

Etiquette Info.
278 JM27080060 2.93 3.52

Levier de verrouillage de table
279 JM23300121 0.83 1.00

Pas d'informations disponibles, non commandable
280 JM23300169

Pas d'informations disponibles, non commandable
281 JM23300226

Pas d'informations disponibles, non commandable
282 JM23300227

Plaque de réglage de la hauteur
283 JM23300246 2.05 2.46

Vis Met. M5X14Mm Lh1200Fl
284 JM23300124 0.83 1.00

Bague
285 JM23300247 1.02 1.22

Pignon de réglage de la hauteur
286 JM23300241 3.20 3.84

Bouton de réglage de la hauteur
287 JM23300242 2.05 2.46

Boulon de fixation
288 JM23300243 1.02 1.22

Votre panier contient 0 de produits.
