Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HW131'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

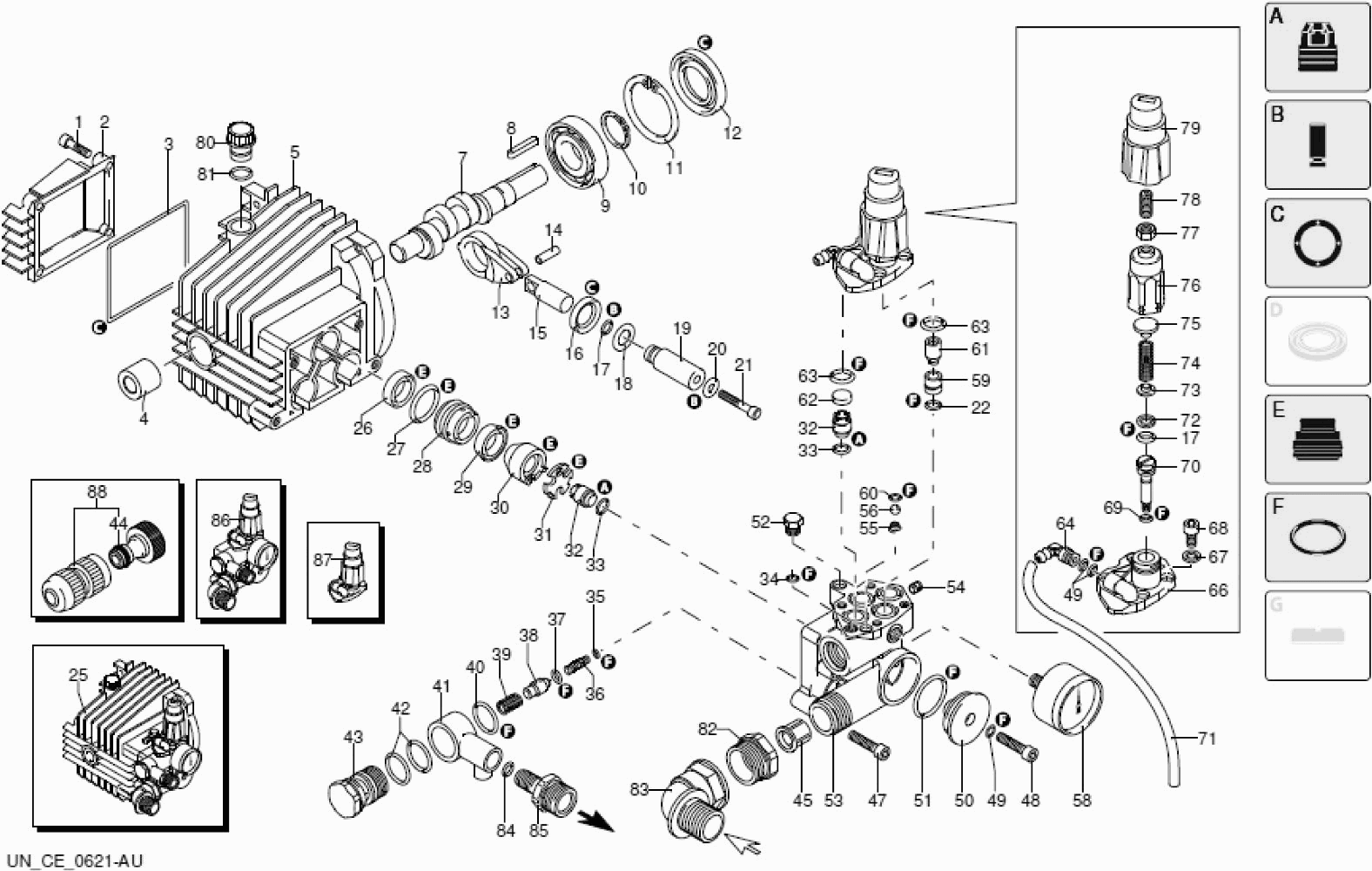

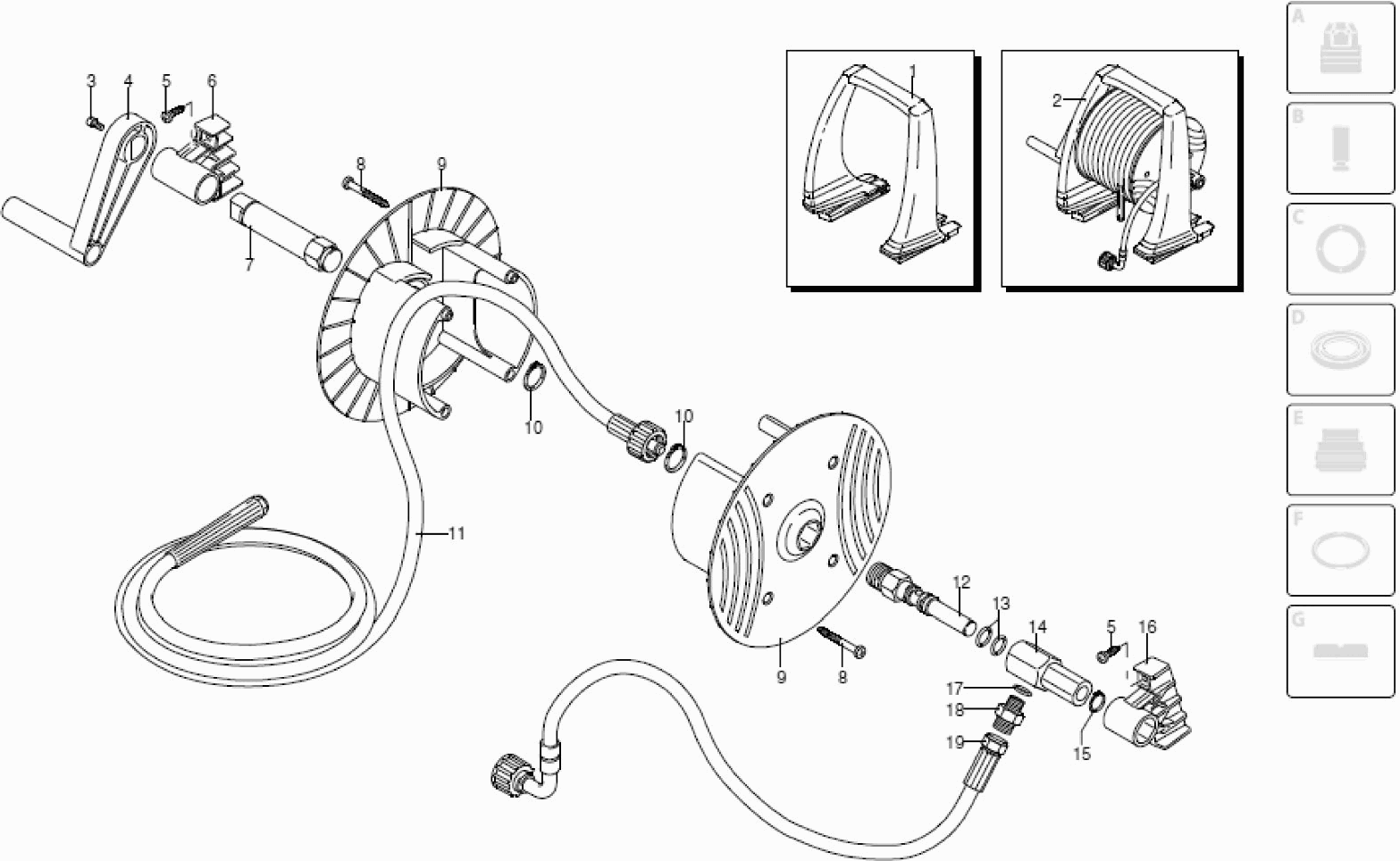

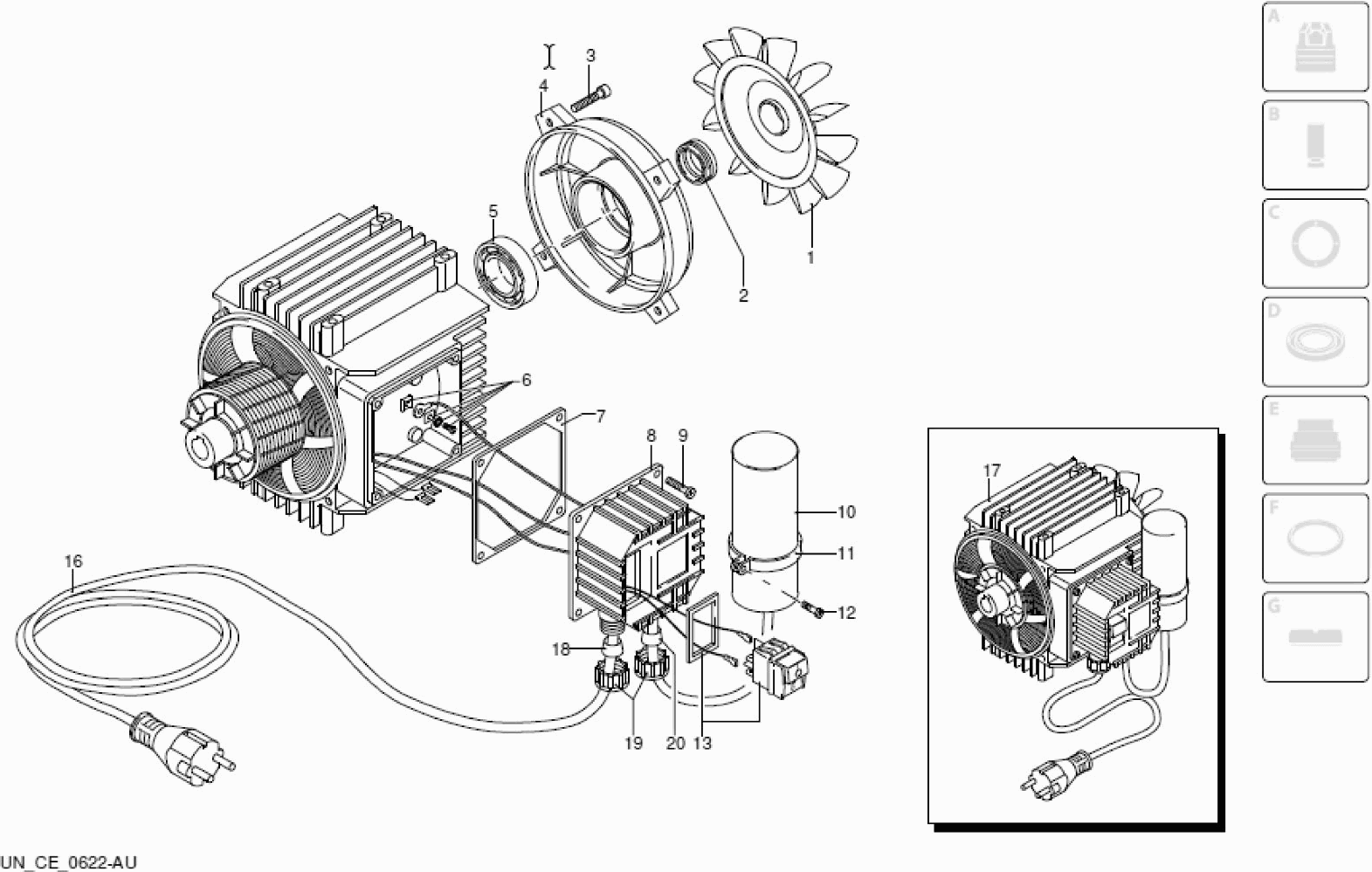

Dessins des Makita HW131
Liste de pièces de rechange des Makita HW131
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Poignée Hw131 * | ||||
| 001 | 2500020 | 52.80 | 63.36 | |
| Boîtier pour Hw131 * | ||||
| 001 | 2500046 | 35.20 | 42.24 | |
| Ventilateur | ||||
| 001 | 1260300 | 2.40 | 2.88 | |
| Vis | ||||
| 001 | 1260780 | 1.00 | 1.20 | |
| Enrouleur de tuyau assy HW131 | ||||
| 002 | 2509003 | 248.60 | 298.32 | |
| Couvercle de carter | ||||
| 002 | 1344060 | 6.00 | 7.20 | |
| Capuchon de protection HW131 | ||||
| 002 | 2500340 | 2.40 | 2.88 | |
| Joint d'huile | ||||
| 002 | 1340350 | 1.20 | 1.44 | |
| Bouton ON/OFF HW131 | ||||
| 003 | 2500310 | 6.00 | 7.20 | |
| Vis | ||||
| 003 | 2360360 | 1.00 | 1.20 | |
| Vis | ||||
| 003 | 1260760 | 1.00 | 1.20 | |
| Bague | ||||
| 003 | 1040710 | 1.00 | 1.20 | |
| Logement de ventilateur | ||||
| 004 | 1340320 | 26.40 | 31.68 | |
| Crochet Hw131 * | ||||
| 004 | 2500050 | 9.60 | 11.52 | |
| Douille | ||||
| 004 | 1260050 | 4.80 | 5.76 | |
| Poignée de dévidoir de tuyau | ||||
| 004 | 2360150 | 2.40 | 2.88 | |
| Carter de pompe | ||||
| 005 | 1344050 | 48.40 | 58.08 | |
| Insert de logement HW131 | ||||
| 005 | 2500260 | 14.30 | 17.16 | |
| Roulement A Billes | ||||
| 005 | 1340340 | 10.80 | 12.96 | |
| Vis | ||||
| 005 | 2100300 | 1.00 | 1.20 | |
| Pince de terre | ||||
| 006 | 1269100 | 8.40 | 10.08 | |
| Support de tuyau HW131 | ||||
| 006 | 2500060 | 7.20 | 8.64 | |
| Rondelle Elastique | ||||
| 006 | 1680880 | 1.00 | 1.20 | |
| Goupille HW131 | ||||
| 007 | 2500360 | 36.30 | 43.56 | |
| Vilebrequin | ||||
| 007 | 1340170 | 26.40 | 31.68 | |
| Roue Cpl Hw131 * | ||||
| 007 | 2500320 | 13.20 | 15.84 | |
| Joint | ||||
| 007 | 1340780 | 1.20 | 1.44 | |
| Boîte Électrique HW131 | ||||
| 008 | 1340480 | 4.80 | 5.76 | |
| Vis | ||||
| 008 | 1260780 | 1.00 | 1.20 | |
| Clavette | ||||
| 008 | 880111 | 1.00 | 1.20 | |
| Vis HW131 | ||||
| 008 | 1681280 | 1.00 | 1.20 | |
| Plaque HW131 | ||||
| 009 | 2500100 | 30.80 | 36.96 | |
| Dévidoir de tuyau | ||||
| 009 | 2360230 | 6.00 | 7.20 | |
| Roulement A Billes | ||||
| 009 | 1341070 | 4.80 | 5.76 | |
| Vis | ||||
| 009 | 1261560 | 1.00 | 1.20 | |
| Condensateur antiparasite | ||||
| 010 | 1263520 | 10.80 | 12.96 | |
| Anneau de retenue | ||||
| 010 | 380420 | 1.20 | 1.44 | |
| Vis | ||||
| 010 | 320350 | 1.00 | 1.20 | |
| Plaque | ||||
| 010 | 480890 | 1.00 | 1.20 | |
| Tuyau HW131 | ||||
| 011 | 2500390 | 155.10 | 186.12 | |
| Support de montage | ||||
| 011 | 1340280 | 1.20 | 1.44 | |
| Bague | ||||
| 011 | 111120 | 1.20 | 1.44 | |
| Vis | ||||
| 011 | 2100300 | 1.00 | 1.20 | |
| Goupille HW131 | ||||
| 012 | 2360210 | 36.30 | 43.56 | |
| Soulageur de contrainte | ||||
| 012 | 2600100 | 2.40 | 2.88 | |
| Vis HW131 | ||||
| 012 | 1260810 | 1.00 | 1.20 | |
| Interrupteur A/U HW131 | ||||
| 013 | 2320280 | 10.80 | 12.96 | |
| Bielle | ||||
| 013 | 1340060 | 4.80 | 5.76 | |
| Vis | ||||
| 013 | 2100300 | 1.00 | 1.20 | |
| Joint Torique | ||||
| 013 | 390080 | 1.00 | 1.20 | |
| Bague d'ajustement HW131 | ||||
| 014 | 2360220 | 36.30 | 43.56 | |
| Goupille de sûreté | ||||
| 014 | 1340080 | 2.40 | 2.88 | |
| Bielle | ||||
| 015 | 1340070 | 7.20 | 8.64 | |
| Pied HW131 | ||||
| 015 | 2500130 | 4.80 | 5.76 | |
| Anneau HW131 | ||||
| 015 | 2360320 | 1.00 | 1.20 | |
| Cable | ||||
| 016 | 1760450 | 19.80 | 23.76 | |
| Support HW131 | ||||
| 016 | 2500070 | 6.00 | 7.20 | |
| Joint d'huile | ||||
| 016 | 1260460 | 2.40 | 2.88 | |
| Vis HW131 | ||||
| 016 | 880280 | 1.00 | 1.20 | |
| Moteur HW131 | ||||
| 017 | 4919 | 324.50 | 389.40 | |
| Rondelle de blocage HW131 | ||||
| 017 | 2180300 | 1.20 | 1.44 | |
| Arbre HW131 | ||||
| 018 | 2500120 | 11.00 | 13.20 | |
| Bague d'ajustement HW131 | ||||
| 018 | 2360310 | 8.40 | 10.08 | |
| Rivet | ||||
| 018 | 1341010 | 1.00 | 1.20 | |
| Bague de compression | ||||
| 018 | 1340660 | 1.00 | 1.20 | |
| Réservoir de liquide HW131 | ||||
| 019 | 2500110 | 26.40 | 31.68 | |
| Tuyau d'accouplement HW131 | ||||
| 019 | 2360250 | 26.40 | 31.68 | |
| Piston | ||||
| 019 | 1342740 | 24.20 | 29.04 | |
| Raccord pivotant | ||||
| 019 | 1340640 | 2.40 | 2.88 | |
| Capot de boîtier arrière Hw131 * | ||||
| 020 | 2500010 | 60.50 | 72.60 | |
| Bague de compression | ||||
| 020 | 1340650 | 1.00 | 1.20 | |
| Rivet | ||||
| 020 | 1341020 | 1.00 | 1.20 | |
| Couvercle de boîtier de ventilateur | ||||
| 021 | 1342040 | 3.60 | 4.32 | |
| Vis | ||||
| 021 | 850670 | 1.00 | 1.20 | |
| Pièce d'accouplement Hw131 * | ||||
| 022 | 42113 | 7.20 | 8.64 | |
| Tuyau d'alimentation HW131 | ||||
| 023 | 2500330 | 2.40 | 2.88 | |
| Tuyau d'alimentation HW131 | ||||
| 024 | 2500330 | 2.40 | 2.88 | |
| Pompe Cmpl. Hw131 * | ||||
| 025 | 1349265 | 273.90 | 328.68 | |
| Filtre D’aspiration | ||||
| 025 | 2000230 | 1.00 | 1.20 | |
| Base de machine HW131 | ||||
| 026 | 2509000 | 88.00 | 105.60 | |
| Joint d'eau | ||||
| 026 | 1260440 | 3.60 | 4.32 | |
| Bague | ||||
| 027 | 770260 | 1.00 | 1.20 | |
| Guide-piston HW131 | ||||
| 028 | 1342730 | 8.40 | 10.08 | |
| Joint HW131 | ||||
| 029 | 1342760 | 8.40 | 10.08 | |
| Anneau HW131 | ||||
| 030 | 1342720 | 1.20 | 1.44 | |
| Plaque HW131 | ||||
| 031 | 1342750 | 2.40 | 2.88 | |
| Clapet HW131 | ||||
| 032 | 1349053 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 033 | 800560 | |||
| Joint torique HW131 | ||||
| 034 | 390341 | 1.00 | 1.20 | |
| Joint torique HW131 | ||||
| 035 | 1343110 | 1.00 | 1.20 | |
| Buse HW131 | ||||
| 036 | 1342710 | 7.20 | 8.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 037 | 1460430 | |||
| Piston HW131 | ||||
| 038 | 1460260 | 4.80 | 5.76 | |
| Rondelle de blocage HW131 | ||||
| 039 | 1540140 | 1.00 | 1.20 | |
| Joint torique HW131 | ||||
| 040 | 880270 | 1.00 | 1.20 | |
| Bague d'ajustement HW131 | ||||
| 041 | 1560090 | 14.30 | 17.16 | |
| Joint torique HW131 | ||||
| 042 | 770570 | 1.00 | 1.20 | |
| Capuchon de protection HW131 | ||||
| 043 | 2500190 | 19.80 | 23.76 | |
| Bague d'ajustement HW131 | ||||
| 044 | 1461470 | 1.20 | 1.44 | |
| Filtre d'entrée HW131 | ||||
| 045 | 1340260 | 1.00 | 1.20 | |
| Vis HW131 | ||||
| 047 | 881470 | 1.00 | 1.20 | |
| Vis HW131 | ||||
| 048 | 680700 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 049 | 480480 | |||
| Capuchon de protection HW131 | ||||
| 050 | 1340190 | 3.60 | 4.32 | |
| Joint torique HW131 | ||||
| 051 | 780050 | 1.00 | 1.20 | |
| Capot | ||||
| 052 | 620301 | 2.40 | 2.88 | |
| Capuchon de protection HW131 | ||||
| 053 | 1342670 | 46.20 | 55.44 | |
| Vis HW131 | ||||
| 054 | 851100 | 1.00 | 1.20 | |
| Ressort HW131 | ||||
| 055 | 1250270 | 1.00 | 1.20 | |
| Bille | ||||
| 056 | 1250280 | 1.00 | 1.20 | |
| Soupape de pression HW131 | ||||
| 058 | 3226 | 36.30 | 43.56 | |
| Plaque HW131 | ||||
| 059 | 1342700 | 6.00 | 7.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 060 | 1460430 | |||
| Piston HW131 | ||||
| 061 | 1460150 | 4.80 | 5.76 | |
| Capuchon de protection HW131 | ||||
| 062 | 1343810 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 063 | 740290 | |||
| Bague d'ajustement HW131 | ||||
| 064 | 1260670 | 2.40 | 2.88 | |
| Capuchon de protection HW131 | ||||
| 066 | 1342680 | 23.10 | 27.72 | |
| Rondelle de blocage HW131 | ||||
| 067 | 1381550 | 1.00 | 1.20 | |
| Vis HW131 | ||||
| 068 | 1343510 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 069 | 1080190 | |||
| Piston | ||||
| 070 | 2021900 | 14.30 | 17.16 | |
| Tuyau d'alimentation HW131 | ||||
| 071 | 2500330 | 2.40 | 2.88 | |
| Bague | ||||
| 072 | 1080401 | 1.20 | 1.44 | |
| Plaque à bascule | ||||
| 073 | 1343450 | 2.40 | 2.88 | |
| Ressort De Compression | ||||
| 074 | 1460190 | 2.40 | 2.88 | |
| Plaque de pression HW131 | ||||
| 075 | 1343000 | 3.60 | 4.32 | |
| Entrée HW131 | ||||
| 076 | 2500400 | 16.50 | 19.80 | |
| Ecrou | ||||
| 077 | 1060120 | 1.00 | 1.20 | |
| Vis HW131 | ||||
| 078 | 2500480 | 1.00 | 1.20 | |
| Bouton ON/OFF HW131 | ||||
| 079 | 2500210 | 2.40 | 2.88 | |
| Bouchon d'huile | ||||
| 080 | 1343900 | 2.40 | 2.88 | |
| Bague | ||||
| 081 | 880840 | 1.00 | 1.20 | |
| Écrou HW131 | ||||
| 082 | 2180740 | 1.20 | 1.44 | |
| Joint de genou bi/bu 1/2" | ||||
| 083 | 2500280 | 4.80 | 5.76 | |
| Joint Torique | ||||
| 084 | 480560 | 1.00 | 1.20 | |
| Bague d'ajustement HW131 | ||||
| 085 | 2500200 | 22.00 | 26.40 | |
| Vanne de pression assy HW131 | ||||
| 086 | 42391 | 147.40 | 176.88 | |
| Kit de réglage de soupape HW131 | ||||
| 087 | 42520 | 45.10 | 54.12 | |
| Manchon de tuyau+couplage de tuyau HW131 | ||||
| 088 | 3212 | 9.60 | 11.52 | |
