Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HW120'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

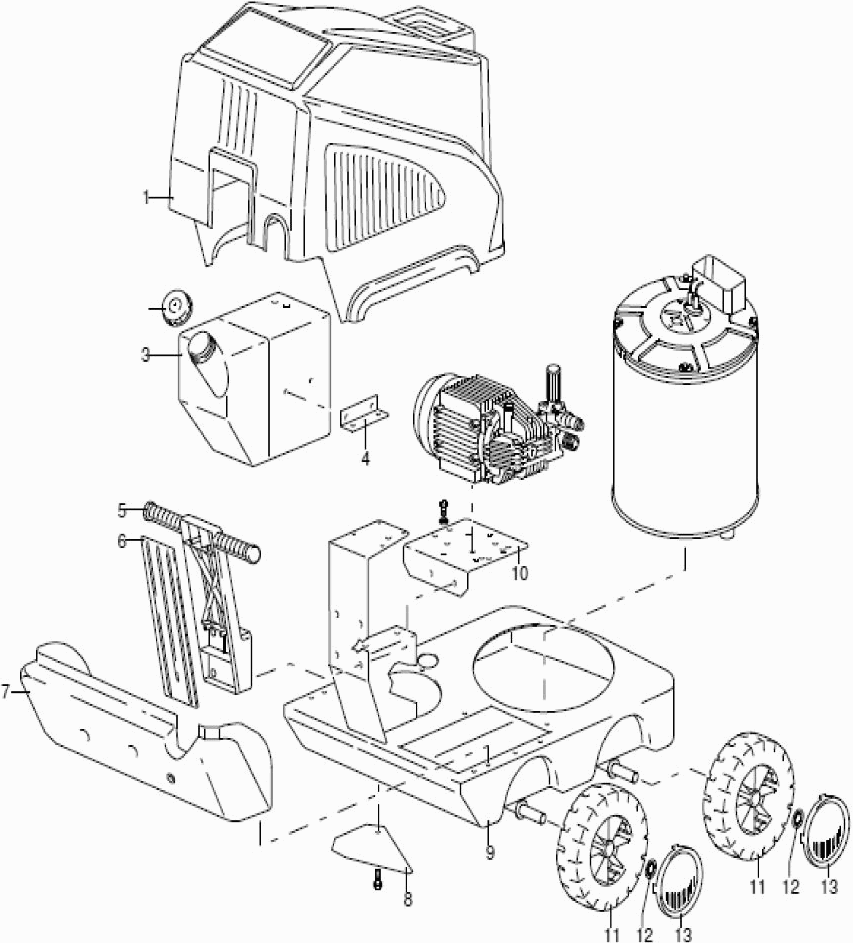

Dessins des Makita HW120
Liste de pièces de rechange des Makita HW120
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Tuyau | ||||
| 001 | 3163190 | 56.10 | 67.32 | |
| Manomètre | ||||
| 001 | 3163130 | 28.60 | 34.32 | |
| Capuchon de couverture STM 1800 | ||||
| 001 | 3162370 | 19.80 | 23.76 | |
| BOUTON | ||||
| 001 | 3161960 | 17.60 | 21.12 | |
| Condensateur antiparasite | ||||
| 001 | 1263520 | 10.80 | 12.96 | |
| Vis | ||||
| 001 | 1260780 | 1.00 | 1.20 | |
| JOINT | ||||
| 002 | 3161820 | 42.90 | 51.48 | |
| Raccord | ||||
| 002 | 3161250 | 26.40 | 31.68 | |
| Raccord | ||||
| 002 | 3161100 | 23.10 | 27.72 | |
| CAPUCHON PLASTIQUE | ||||
| 002 | 50933 | 23.10 | 27.72 | |
| Roulement A Billes | ||||
| 002 | 1340340 | 10.80 | 12.96 | |
| EQUERRE | ||||
| 002 | 3161990 | 8.40 | 10.08 | |
| Couvercle de carter | ||||
| 002 | 1344060 | 6.00 | 7.20 | |
| RESERVOIR | ||||
| 003 | 3163030 | 155.10 | 186.12 | |
| Conseil | ||||
| 003 | 3163120 | 46.20 | 55.44 | |
| Tuyau | ||||
| 003 | 3163090 | 26.40 | 31.68 | |
| Logement de ventilateur | ||||
| 003 | 1340320 | 26.40 | 31.68 | |
| Rondelle | ||||
| 003 | 3162030 | 14.30 | 17.16 | |
| VIS C M4X34 | ||||
| 003 | 3163540 | 2.40 | 2.88 | |
| Bague | ||||
| 003 | 1040710 | 1.00 | 1.20 | |
| Interrupteur | ||||
| 004 | 50721 | 56.10 | 67.32 | |
| Bague de compression | ||||
| 004 | 3161050 | 19.80 | 23.76 | |
| Verre | ||||
| 004 | 3161860 | 17.60 | 21.12 | |
| Conseil | ||||
| 004 | 3163110 | 17.60 | 21.12 | |
| Raccord | ||||
| 004 | 3164390 | 14.30 | 17.16 | |
| Douille | ||||
| 004 | 1260050 | 4.80 | 5.76 | |
| Vis | ||||
| 004 | 1260760 | 1.00 | 1.20 | |
| MOTEUR | ||||
| 005 | 3163490 | 154.00 | 184.80 | |
| Tuyau | ||||
| 005 | 3161320 | 82.50 | 99.00 | |
| EQUERRE | ||||
| 005 | 3163010 | 78.10 | 93.72 | |
| Carter de pompe | ||||
| 005 | 1344050 | 48.40 | 58.08 | |
| Poignée | ||||
| 005 | 3163140 | 46.20 | 55.44 | |
| Raccord | ||||
| 005 | 3161230 | 16.50 | 19.80 | |
| Joint d'huile | ||||
| 005 | 1340350 | 1.20 | 1.44 | |
| Thermostat | ||||
| 006 | 50720 | 127.60 | 153.12 | |
| REGLETTE | ||||
| 006 | 3160320 | 52.80 | 63.36 | |
| Conseil | ||||
| 006 | 3161840 | 46.20 | 55.44 | |
| Capuchon de couverture STM 1800 | ||||
| 006 | 3163150 | 22.00 | 26.40 | |
| Joint | ||||
| 006 | 3161030 | 4.80 | 5.76 | |
| Ventilateur | ||||
| 006 | 1260300 | 2.40 | 2.88 | |
| Assemblage de pompe | ||||
| 007 | 1349234 | 247.50 | 297.00 | |
| Capuchon de couverture STM 1800 | ||||
| 007 | 3163160 | 83.60 | 100.32 | |
| Raccord | ||||
| 007 | 3161120 | 23.10 | 27.72 | |
| CABLE | ||||
| 007 | 3161440 | 22.00 | 26.40 | |
| Cable | ||||
| 007 | 1760450 | 19.80 | 23.76 | |
| Écrou | ||||
| 007 | 3163960 | 4.80 | 5.76 | |
| Couvercle de boîtier de ventilateur | ||||
| 007 | 1342040 | 3.60 | 4.32 | |
| Pompe | ||||
| 008 | 3163040 | 155.10 | 186.12 | |
| Capuchon de couverture STM 1800 | ||||
| 008 | 3163000 | 36.30 | 43.56 | |
| Écrou | ||||
| 008 | 3160490 | 22.00 | 26.40 | |
| Conseil | ||||
| 008 | 3161910 | 17.60 | 21.12 | |
| Pince de terre | ||||
| 008 | 1269100 | 8.40 | 10.08 | |
| RONDELLE AVANT | ||||
| 008 | 3163940 | 4.80 | 5.76 | |
| Joint d'eau | ||||
| 008 | 1260440 | 3.60 | 4.32 | |
| Cadre KS 120 | ||||
| 009 | 3162980 | 521.40 | 625.68 | |
| Capuchon de couverture STM 1800 | ||||
| 009 | 3161790 | 82.50 | 99.00 | |
| Tuyau | ||||
| 009 | 3161280 | 48.40 | 58.08 | |
| ACCOUPLEMENT | ||||
| 009 | 3160300 | 22.00 | 26.40 | |
| Joint | ||||
| 009 | 1340780 | 1.20 | 1.44 | |
| Bague | ||||
| 009 | 770260 | 1.00 | 1.20 | |
| Panneau - ALB 012 A | ||||
| 010 | 3160900 | 452.10 | 542.52 | |
| Raccord | ||||
| 010 | 3161160 | 117.70 | 141.24 | |
| Capuchon de couverture STM 1800 | ||||
| 010 | 3161780 | 112.20 | 134.64 | |
| EQUERRE | ||||
| 010 | 3163080 | 83.60 | 100.32 | |
| Raccord | ||||
| 010 | 3160330 | 13.20 | 15.84 | |
| Capuchon de couverture STM 1800 | ||||
| 010 | 1341830 | 8.40 | 10.08 | |
| Guide-piston HW131 | ||||
| 010 | 1342730 | 8.40 | 10.08 | |
| BAGUE MAGNETIQUE | ||||
| 011 | 3160770 | 88.00 | 105.60 | |
| Porte-Pulvérisateur | ||||
| 011 | 3161870 | 26.40 | 31.68 | |
| Raccord | ||||
| 011 | 3161240 | 13.20 | 15.84 | |
| Joint HW131 | ||||
| 011 | 1342760 | 8.40 | 10.08 | |
| Connecteur de tuyau | ||||
| 011 | 3160340 | 7.20 | 8.64 | |
| Vis | ||||
| 011 | 1261560 | 1.00 | 1.20 | |
| MONDSTUK HW120 | ||||
| 012 | 3161710 | 68.20 | 81.84 | |
| Rondelle | ||||
| 012 | 3162010 | 22.00 | 26.40 | |
| Tuyau | ||||
| 012 | 3161590 | 19.80 | 23.76 | |
| Raccord | ||||
| 012 | 3161150 | 17.60 | 21.12 | |
| Anneau HW131 | ||||
| 012 | 1342720 | 1.20 | 1.44 | |
| Bague de compression | ||||
| 012 | 1340660 | 1.00 | 1.20 | |
| EQUERRE | ||||
| 013 | 3161560 | 105.60 | 126.72 | |
| KLEP HW120 * | ||||
| 013 | 3160540 | 69.30 | 83.16 | |
| Tuyau | ||||
| 013 | 3163780 | 17.60 | 21.12 | |
| Capuchon de couverture STM 1800 | ||||
| 013 | 3161950 | 10.80 | 12.96 | |
| Plaque HW131 | ||||
| 013 | 1342750 | 2.40 | 2.88 | |
| Bague de compression | ||||
| 013 | 1340650 | 1.00 | 1.20 | |
| Electrode | ||||
| 014 | 3161890 | 42.90 | 51.48 | |
| Raccord | ||||
| 014 | 3160480 | 26.40 | 31.68 | |
| Tuyau | ||||
| 014 | 3161660 | 11.00 | 13.20 | |
| Clapet HW131 | ||||
| 014 | 1349053 | 3.60 | 4.32 | |
| Raccord pivotant | ||||
| 014 | 1340640 | 2.40 | 2.88 | |
| Capuchon de couverture STM 1800 | ||||
| 015 | 3161770 | 82.50 | 99.00 | |
| Tuyau | ||||
| 015 | 3161580 | 26.40 | 31.68 | |
| Filtre | ||||
| 015 | 50713 | 23.10 | 27.72 | |
| Vis HW131 | ||||
| 015 | 1260810 | 1.00 | 1.20 | |
| Conseil | ||||
| 016 | 3161830 | 39.60 | 47.52 | |
| SERRE CABLE | ||||
| 016 | 3162060 | 4.80 | 5.76 | |
| Condensateur de serrage HW151 | ||||
| 016 | 1982550 | 2.40 | 2.88 | |
| Bague d'ajustement HW131 | ||||
| 016 | 1461470 | 1.20 | 1.44 | |
| Joint torique HW131 | ||||
| 016 | 390341 | 1.00 | 1.20 | |
| MOTEUR | ||||
| 017 | 4929 | 235.40 | 282.48 | |
| Rondelle | ||||
| 017 | 3161430 | 30.80 | 36.96 | |
| Raccord | ||||
| 017 | 3160510 | 23.10 | 27.72 | |
| Filtre | ||||
| 017 | 3163050 | 22.00 | 26.40 | |
| Joint torique HW131 | ||||
| 017 | 1343110 | 1.00 | 1.20 | |
| Contact A Pression | ||||
| 018 | 3161080 | 36.30 | 43.56 | |
| Tuyau | ||||
| 018 | 3161600 | 8.40 | 10.08 | |
| Buse HW131 | ||||
| 018 | 1342710 | 7.20 | 8.64 | |
| RONDELLE AVANT | ||||
| 018 | 3162040 | 6.00 | 7.20 | |
| Bobine | ||||
| 019 | 3161750 | 375.10 | 450.12 | |
| Filtre | ||||
| 019 | 3161500 | 22.00 | 26.40 | |
| Chaudière | ||||
| 020 | 3161450 | 355.30 | 426.36 | |
| Tuyau | ||||
| 020 | 3163170 | 23.10 | 27.72 | |
| Piston HW131 | ||||
| 020 | 1460260 | 4.80 | 5.76 | |
| GUIDE DE BUTÉE | ||||
| 021 | 3163180 | 553.30 | 663.96 | |
| Régulateur de détergent | ||||
| 021 | 3163280 | 83.60 | 100.32 | |
| Rondelle de blocage HW131 | ||||
| 021 | 1540140 | 1.00 | 1.20 | |
| Tuyau de détergent | ||||
| 022 | 1270960 | 3.60 | 4.32 | |
| Joint torique HW131 | ||||
| 022 | 880270 | 1.00 | 1.20 | |
| CABLE | ||||
| 023 | 3163210 | 23.10 | 27.72 | |
| Raccord | ||||
| 023 | 1342690 | 16.50 | 19.80 | |
| SERRE CABLE | ||||
| 023 | 1140690 | 3.60 | 4.32 | |
| CAPUCHON PLASTIQUE | ||||
| 024 | 1349000 | 10.80 | 12.96 | |
| Vis HW131 | ||||
| 025 | 881470 | 1.00 | 1.20 | |
| Vis HW131 | ||||
| 026 | 680700 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 027 | 480480 | |||
| Capuchon de protection HW131 | ||||
| 028 | 1340190 | 3.60 | 4.32 | |
| Joint torique HW131 | ||||
| 029 | 780050 | 1.00 | 1.20 | |
| Raccord | ||||
| 030 | 3161220 | 16.50 | 19.80 | |
| Capuchon de protection HW131 | ||||
| 031 | 1342670 | 46.20 | 55.44 | |
| Vis HW131 | ||||
| 032 | 851100 | 1.00 | 1.20 | |
| Ressort HW131 | ||||
| 033 | 1250270 | 1.00 | 1.20 | |
| Bille | ||||
| 034 | 1250280 | 1.00 | 1.20 | |
| Plaque HW131 | ||||
| 035 | 1342700 | 6.00 | 7.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 036 | 1460430 | |||
| Piston HW131 | ||||
| 037 | 1460150 | 4.80 | 5.76 | |
| Capuchon de protection HW131 | ||||
| 038 | 1343810 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 039 | 740290 | |||
| Bague d'ajustement HW131 | ||||
| 040 | 1260670 | 2.40 | 2.88 | |
| Capuchon de protection HW131 | ||||
| 041 | 1342680 | 23.10 | 27.72 | |
| Rondelle de blocage HW131 | ||||
| 042 | 1381550 | 1.00 | 1.20 | |
| Vis HW131 | ||||
| 043 | 1343510 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 044 | 1080190 | |||
| Piston | ||||
| 045 | 2021900 | 14.30 | 17.16 | |
| Ensemble de tuyaux | ||||
| 046 | 1269115 | 13.20 | 15.84 | |
| Bague | ||||
| 047 | 1080401 | 1.20 | 1.44 | |
| Plaque à bascule | ||||
| 048 | 1343450 | 2.40 | 2.88 | |
| Ressort De Compression | ||||
| 049 | 1460190 | 2.40 | 2.88 | |
| Plaque de pression HW131 | ||||
| 050 | 1343000 | 3.60 | 4.32 | |
| Pièce d'ajustement | ||||
| 051 | 1980640 | 16.50 | 19.80 | |
| Ecrou | ||||
| 052 | 1060120 | 1.00 | 1.20 | |
| VIS C M4X34 | ||||
| 053 | 392840 | 1.20 | 1.44 | |
| Vis | ||||
| 054 | 1260780 | 1.00 | 1.20 | |
| Assemblage de régulateur de pompe | ||||
| 055 | 2693 | 117.70 | 141.24 | |
| Contact A Pression | ||||
| 056 | 3162890 | 36.30 | 43.56 | |
| Rivet | ||||
| 057 | 1341020 | 1.00 | 1.20 | |
| Vis | ||||
| 058 | 850670 | 1.00 | 1.20 | |
| Vilebrequin | ||||
| 059 | 1340170 | 26.40 | 31.68 | |
| Clavette | ||||
| 060 | 880111 | 1.00 | 1.20 | |
| Roulement A Billes | ||||
| 061 | 1341070 | 4.80 | 5.76 | |
| Plaque | ||||
| 062 | 480890 | 1.00 | 1.20 | |
| Bague | ||||
| 063 | 111120 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 064 | 1341080 | |||
| Bielle | ||||
| 065 | 1340060 | 4.80 | 5.76 | |
| Goupille de sûreté | ||||
| 066 | 1340080 | 2.40 | 2.88 | |
| Bielle | ||||
| 067 | 1340070 | 7.20 | 8.64 | |
| Joint d'huile | ||||
| 068 | 1260460 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 069 | 600180 | |||
| Rivet | ||||
| 070 | 1341010 | 1.00 | 1.20 | |
| Piston | ||||
| 071 | 1342740 | 24.20 | 29.04 | |
| BOUTON | ||||
| 072 | 1981780 | 2.40 | 2.88 | |
| CAPUCHON PLASTIQUE | ||||
| 073 | 1981770 | 2.40 | 2.88 | |
