Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HS7101'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

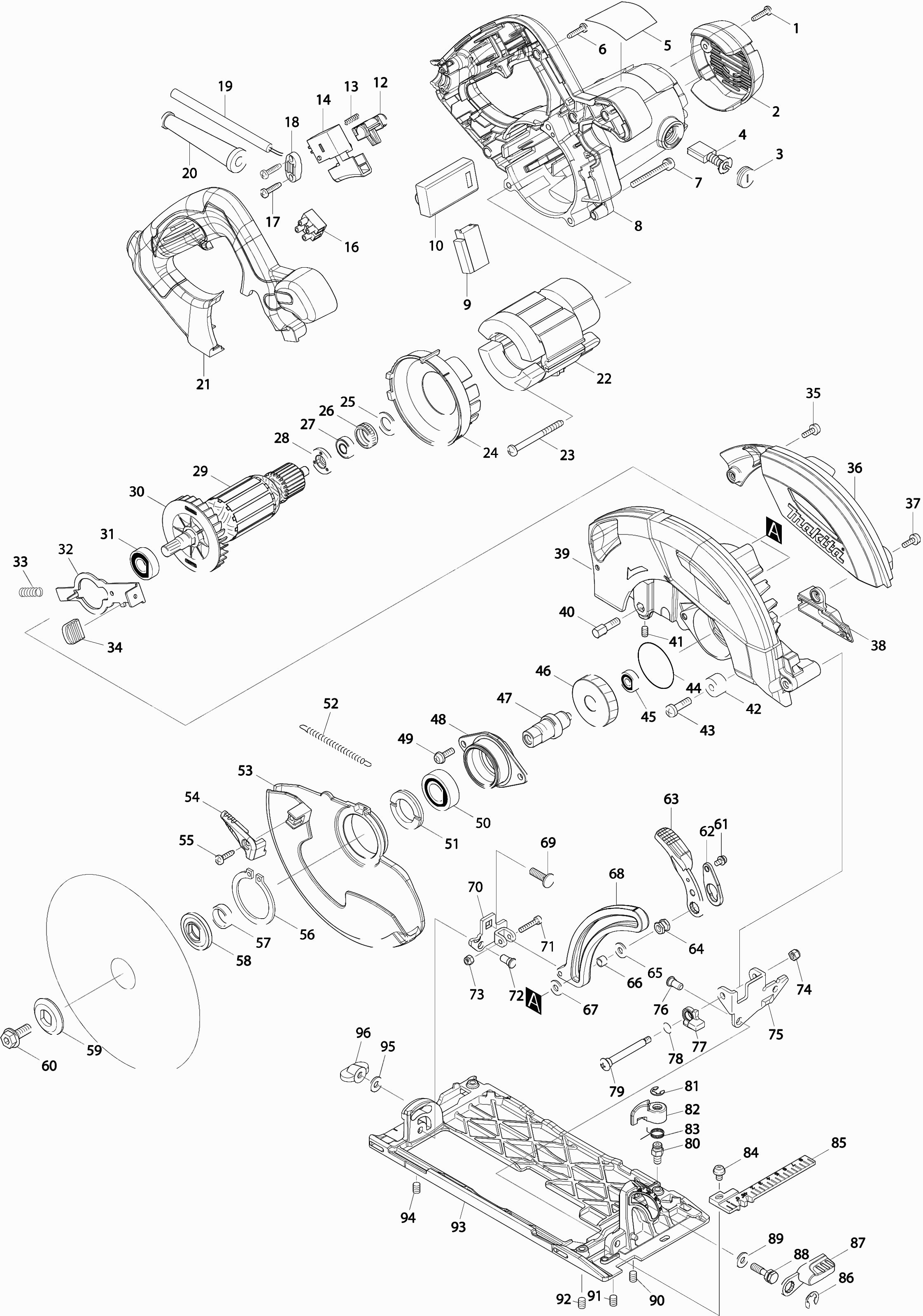

Dessins des Makita HS7101
Liste de pièces de rechange des Makita HS7101
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis à tarauder 4x18 | ||||
| 001 | 265A48-7 | 0.83 | 1.00 | |
| Capuchon | ||||
| 002 | 453288-5 | 1.99 | 2.39 | |
| Capuchon de porte-balais | ||||
| 003 | 643650-4 | 0.83 | 1.00 | |
| Set de brosses Cb174 | ||||
| 004 | 196018-8 | 6.38 | 7.66 | |
| Étiquette | ||||
| 005 | 896688-0 | 2.71 | 3.25 | |
| Vis à tarauder 4x18 | ||||
| 006 | 265A48-7 | 0.83 | 1.00 | |
| Vis 5x45 | ||||
| 007 | 911268-2 | 0.83 | 1.00 | |
| Carter De Moteur | ||||
| 008 | 141310-7 | 40.56 | 48.67 | |
| Pas d'informations disponibles, non commandable | ||||
| 008A | 643653-8 | |||
| Circuit d'éclairage | ||||
| 009 | 631710-4 | 12.22 | 14.66 | |
| Circuit de contrôle de vitesse | ||||
| 010 | 620075-9 | 43.75 | 52.50 | |
| Bouton de blocage | ||||
| 012 | 453284-3 | 0.83 | 1.00 | |
| Ressort de compression 4 | ||||
| 013 | 231469-9 | 0.83 | 1.00 | |
| Interrupteur Sge210R-3 Hs6101 | ||||
| 014 | 651362-5 | 21.08 | 25.30 | |
| Borne | ||||
| 016 | 654531-7 | 2.10 | 2.52 | |
| Vis à tarauder 4x18 | ||||
| 017 | 265A48-7 | 0.83 | 1.00 | |
| Support de serrage | ||||
| 018 | 687124-5 | 0.83 | 1.00 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 019 | 695123-3 | 21.08 | 25.30 | |
| Passe-câble 10-90 | ||||
| 020 | 682505-8 | 1.67 | 2.00 | |
| Couverture de Poignée | ||||
| 021 | 453282-7 | 10.52 | 12.62 | |
| Inducteur | ||||
| 022 | 628815-9 | 36.05 | 43.26 | |
| Ressort de stator Cb5 | ||||
| 022A | 654020-2 | 0.83 | 1.00 | |
| Douille de serrage pour statorv. 2mm | ||||
| 022B | 654502-4 | 0.83 | 1.00 | |
| Vis autotaraudeuse 5x60mm | ||||
| 023 | 266044-2 | 0.83 | 1.00 | |
| Plaque Intermediaire | ||||
| 024 | 453283-5 | 1.39 | 1.67 | |
| Anneau en caoutchouc 13mm | ||||
| 025 | 261103-7 | 0.83 | 1.00 | |
| Bague en Caoutchouc pour Roulement | ||||
| 026 | 421479-6 | 4.45 | 5.34 | |
| Roulement à billes 698zz | ||||
| 027 | 210016-9 | 5.71 | 6.85 | |
| Anneau d'isolation | ||||
| 028 | 681654-8 | 0.83 | 1.00 | |
| Induit | ||||
| 029 | 513828-2 | 41.77 | 50.12 | |
| Ventilateur 70 | ||||
| 030 | 240133-1 | 2.36 | 2.83 | |
| Roulement à billes 6001dw | ||||
| 031 | 211131-2 | 9.24 | 11.09 | |
| Bouton de verrouillage | ||||
| 032 | 346547-3 | 1.46 | 1.75 | |
| Ressort de compression 7 | ||||
| 033 | 233429-7 | 0.83 | 1.00 | |
| Capuchon | ||||
| 034 | 286039-9 | 0.83 | 1.00 | |
| Vis 4x12 | ||||
| 035 | 911116-5 | 0.83 | 1.00 | |
| Capuchon | ||||
| 036 | 453287-7 | 5.09 | 6.11 | |
| Vis 4x12 | ||||
| 037 | 911116-5 | 0.83 | 1.00 | |
| Emboute | ||||
| 038 | 453285-1 | 1.75 | 2.10 | |
| COUVERCLE DE PROTECTION FIXE | ||||
| 039 | 141311-5 | 47.10 | 56.52 | |
| Vis à six pans M6X18 Hs6101 | ||||
| 040 | 265594-4 | 4.45 | 5.34 | |
| Boulon hexagonal 5x8 | ||||
| 041 | 266229-0 | 0.83 | 1.00 | |
| Bague en caoutchouc 6 | ||||
| 042 | 262552-1 | 0.98 | 1.18 | |
| Vis 6x20 | ||||
| 043 | 251247-1 | 0.83 | 1.00 | |
| Joint torique 44 | ||||
| 044 | 213560-5 | 1.18 | 1.42 | |
| Roulement à billes 607llb | ||||
| 045 | 211021-9 | 4.45 | 5.34 | |
| Pignon | ||||
| 046 | 227754-6 | 19.23 | 23.08 | |
| Arbre | ||||
| 047 | 326127-1 | 3.54 | 4.25 | |
| Logement De Palier | ||||
| 048 | 318820-1 | 3.54 | 4.25 | |
| Vis 5x16 | ||||
| 049 | 911224-2 | 0.83 | 1.00 | |
| Roulement à billes 6003ddw | ||||
| 050 | 210301-0 | 5.80 | 6.96 | |
| Bague d'arrêt de roulement 23-36 | ||||
| 051 | 285848-3 | 0.98 | 1.18 | |
| Ressort de traction 4mm | ||||
| 052 | 231877-4 | 0.83 | 1.00 | |
| Bouclier Protecteur | ||||
| 053 | 318821-9 | 19.23 | 23.08 | |
| Bouton | ||||
| 054 | 272271-1 | 0.83 | 1.00 | |
| Vis à tôle Ct 4x16 | ||||
| 055 | 266034-5 | 0.83 | 1.00 | |
| Bague d'arret S-42 | ||||
| 056 | 961201-4 | 1.18 | 1.42 | |
| Rondelle 17 | ||||
| 057 | 257279-6 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 058 | 224412-5 | |||
| Flasque extérieure 35mm | ||||
| 059 | 224409-4 | 1.67 | 2.00 | |
| Boulon allen M8x20 | ||||
| 060 | 266283-4 | 1.18 | 1.42 | |
| Vis 4x8 | ||||
| 061 | 911109-2 | 0.83 | 1.00 | |
| Plaque de blocage Hs6101 | ||||
| 062 | 453362-9 | 1.00 | 1.20 | |
| Levier de réglage | ||||
| 063 | 272273-7 | 2.84 | 3.41 | |
| Écrou M6 | ||||
| 064 | 264071-3 | 1.39 | 1.67 | |
| Rondelle de 6mm | ||||
| 065 | 267100-1 | 0.98 | 1.18 | |
| Douille 6 | ||||
| 066 | 257669-3 | 0.83 | 1.00 | |
| Rondelle de 6mm | ||||
| 067 | 267100-1 | 0.98 | 1.18 | |
| Butee de profondeur | ||||
| 068 | 141312-3 | 4.45 | 5.34 | |
| Boulon à fente M6x20 | ||||
| 069 | 251919-8 | 0.83 | 1.00 | |
| Guide de gradation | ||||
| 070 | 165670-3 | 1.18 | 1.42 | |
| Vis à six pans creux 4x20 | ||||
| 071 | 922137-2 | 0.83 | 1.00 | |
| Broche de collier 6-7 | ||||
| 072 | 256480-0 | 0.83 | 1.00 | |
| Écrou de blocage M4x7mm | ||||
| 073 | 252126-6 | 0.83 | 1.00 | |
| Ecrou de blocage hexagonal 5x8 | ||||
| 074 | 252103-8 | 0.83 | 1.00 | |
| Guide d'angle | ||||
| 075 | 345590-9 | 2.71 | 3.25 | |
| Broche de collier 6-7 | ||||
| 076 | 256480-0 | 0.83 | 1.00 | |
| Arrêt | ||||
| 077 | 318823-5 | 1.24 | 1.49 | |
| Joint torique 9 | ||||
| 078 | 213062-1 | 0.83 | 1.00 | |
| Vis autotaraudeuse M5 | ||||
| 079 | 266734-7 | 1.24 | 1.49 | |
| Vis de réglage M6x10mm | ||||
| 080 | 265571-6 | 2.02 | 2.42 | |
| Plus disponible, pas de remplacement | ||||
| 081 | 259053-8 | |||
| Levier de verrouillage | ||||
| 082 | 453165-1 | 0.83 | 1.00 | |
| Ressort de torsion 11mm | ||||
| 083 | 233596-8 | 0.83 | 1.00 | |
| Vis 5x8 | ||||
| 084 | 911203-0 | 0.83 | 1.00 | |
| Échelle Hs7101 | ||||
| 085 | 453286-9 | 1.25 | 1.50 | |
| Rondelle de blocage E-8 | ||||
| 086 | 257982-9 | 0.83 | 1.00 | |
| Levier de réglage | ||||
| 087 | 272272-9 | 1.67 | 2.00 | |
| Vis à six pans creux M6X20mm DHS660 A | ||||
| 088 | 265B21-3 | 0.83 | 1.00 | |
| Rondelle de 6mm | ||||
| 089 | 267100-1 | 0.98 | 1.18 | |
| Boulon à tête hexagonale M6x8 | ||||
| 090 | 265894-2 | 0.83 | 1.00 | |
| Boulon à tête hexagonale M6x8 | ||||
| 091 | 265894-2 | 0.83 | 1.00 | |
| Boulon à tête hexagonale M6x8 | ||||
| 092 | 265894-2 | 0.83 | 1.00 | |
| Plaque de base | ||||
| 093 | 318819-6 | 30.70 | 36.84 | |
| Boulon à tête hexagonale M6x8 | ||||
| 094 | 265894-2 | 0.83 | 1.00 | |
| Rondelle de 6mm | ||||
| 095 | 267100-1 | 0.98 | 1.18 | |
| Vis M6 | ||||
| 096 | 252631-3 | 2.02 | 2.42 | |
