Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HS003G'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

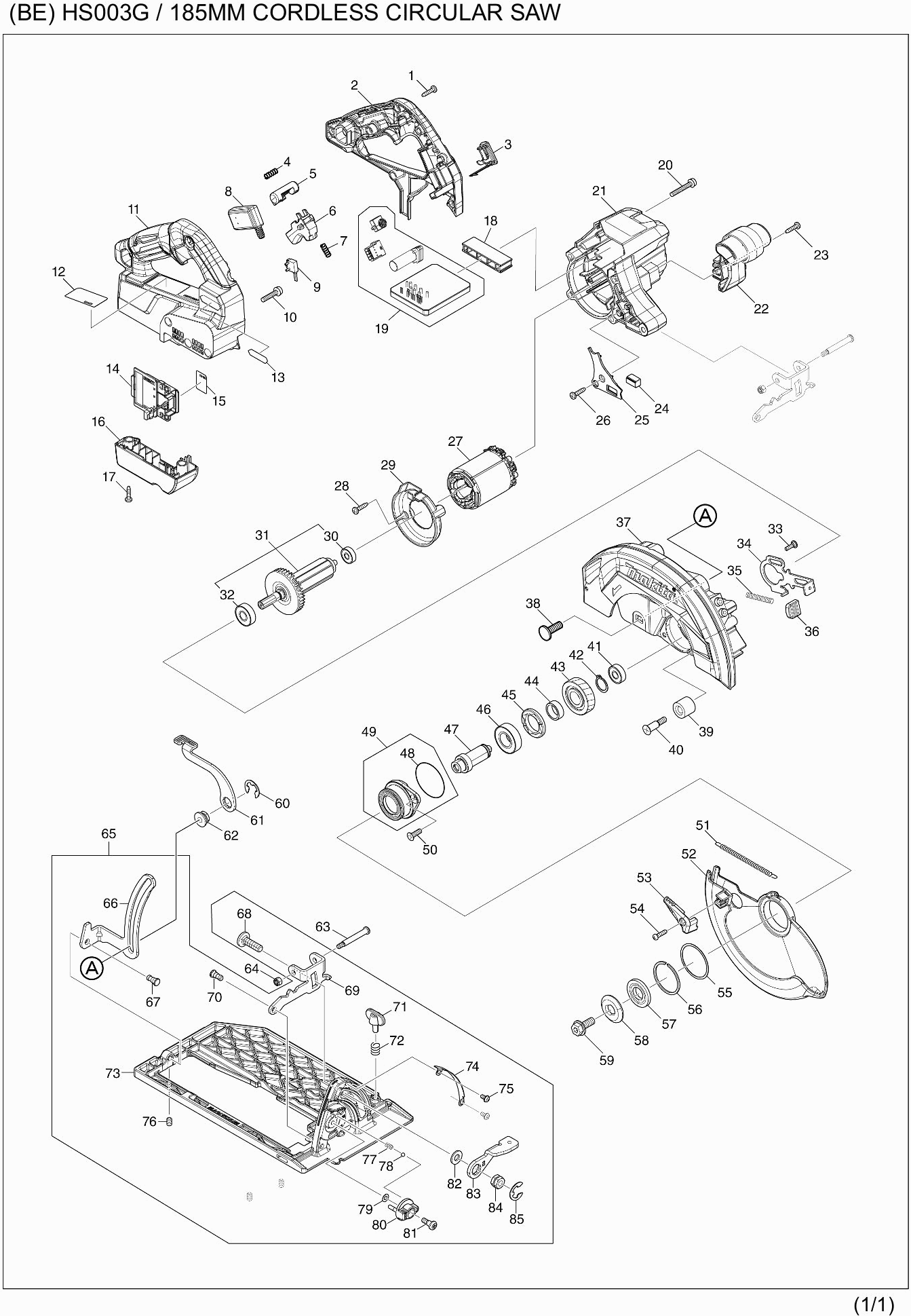

Dessins des Makita HS003G
Liste de pièces de rechange des Makita HS003G
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 001 | 266326-2 | |||
| Ensemble de poignées HS003G | ||||
| 002 | 183R15-1 | 17.38 | 20.86 | |
| Stylo en caoutchouc 6 | ||||
| 002C10 | 263005-3 | 0.83 | 1.00 | |
| Capuchon de couverture DGA701 | ||||
| 003 | 140F99-0 | 2.36 | 2.83 | |
| Anneau O 16 | ||||
| 003C10 | 213218-6 | 0.83 | 1.00 | |
| Étiquette DGA701 | ||||
| 003C20 | 818H07-8 | 2.71 | 3.25 | |
| Ressort de compression 4 | ||||
| 004 | 231433-0 | 0.83 | 1.00 | |
| Bouton de verrouillage Kp0810/C | ||||
| 005 | 419704-7 | 1.46 | 1.75 | |
| Bouton de commutateur DHS660 | ||||
| 006 | 458594-3 | 0.83 | 1.00 | |
| Ressort de compression 4 | ||||
| 007 | 231433-0 | 0.83 | 1.00 | |
| Interrupteur C3Xa-1Pspm Dsp600 | ||||
| 008 | 651083-9 | 19.29 | 23.15 | |
| Unité de commutation DHS782 | ||||
| 009 | 632M92-5 | 10.50 | 12.60 | |
| Vis 5x25 | ||||
| 010 | 911243-8 | 0.83 | 1.00 | |
| Ensemble de poignées HS003G | ||||
| 011 | 183R15-1 | 17.38 | 20.86 | |
| Stylo en caoutchouc 6 | ||||
| 011C10 | 263005-3 | 0.83 | 1.00 | |
| Plaque nominative HS003G | ||||
| 012 | 857E33-4 | 2.71 | 3.25 | |
| Étiquette XGT HS004G | ||||
| 013 | 8012U4-2 | 0.83 | 1.00 | |
| Unité de contrôle série GA-40V | ||||
| 014 | 632P65-6 | 8.21 | 9.85 | |
| Etiquette numéro de série HS003G | ||||
| 015 | 857E38-4 | 2.71 | 3.25 | |
| Boitier terminal HS003/4G | ||||
| 016 | 140S46-9 | 3.54 | 4.25 | |
| Stylo en caoutchouc 6 | ||||
| 016C10 | 263005-3 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 017 | 266326-2 | |||
| Bague d'écartement HS003/4G | ||||
| 018 | 412480-2 | 0.98 | 1.18 | |
| Contrôleur HS003/4G | ||||
| 019 | 620D01-2 | 146.44 | 175.73 | |
| Vis 5x36 | ||||
| 020 | 911258-5 | 0.83 | 1.00 | |
| Carter de moteur DHS782 | ||||
| 021 | 458746-6 | 9.24 | 11.09 | |
| Poignée avant DHS752 | ||||
| 022 | 458750-5 | 7.21 | 8.65 | |
| Pas d'informations disponibles, non commandable | ||||
| 023 | 266326-2 | |||
| Circuit LED DHR680 | ||||
| 024 | 620936-3 | 8.21 | 9.85 | |
| Lentille DHS782 | ||||
| 025 | 458751-3 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 026 | 266326-2 | |||
| Champ HS003/4G | ||||
| 027 | 629479-2 | 33.36 | 40.03 | |
| Pas d'informations disponibles, non commandable | ||||
| 028 | 266326-2 | |||
| Plaque intermédiaire DHS782 | ||||
| 029 | 458749-0 | 1.18 | 1.42 | |
| Roulement à billes 626zz | ||||
| 030 | 210143-2 | 2.71 | 3.25 | |
| Induit DHS782 | ||||
| 031 | 519534-7 | 38.72 | 46.46 | |
| Roulement à billes 6000ddw | ||||
| 032 | 211289-7 | 12.22 | 14.66 | |
| Vis en métal M4x14mm DHS782 | ||||
| 033 | 251529-1 | 0.83 | 1.00 | |
| Verrou d'axe HS003/4G | ||||
| 034 | 347676-5 | 1.67 | 2.00 | |
| Ressort de compression 6 5903R | ||||
| 035 | 233084-5 | 0.83 | 1.00 | |
| Couvercle de protection HS003/4G | ||||
| 037 | 140S42-7 | 44.96 | 53.95 | |
| Joint torique 26 | ||||
| 037C10 | 213434-0 | 0.83 | 1.00 | |
| Stylo en caoutchouc 6 | ||||
| 037C20 | 263005-3 | 0.83 | 1.00 | |
| Échelle DHS782 | ||||
| 037C30 | 818C45-0 | 0.83 | 1.00 | |
| Boulon de chariot 8x25 | ||||
| 038 | 266396-1 | 0.83 | 1.00 | |
| Bus en caoutchouc 8 DHS782 | ||||
| 039 | 262185-2 | 2.02 | 2.42 | |
| Vis métalliques M6x30mm DHS782 | ||||
| 040 | 251572-0 | 0.83 | 1.00 | |
| Roulement à billes 608Zz A | ||||
| 041 | 210046-0 | 0.83 | 1.00 | |
| Bague de retenue S-17 | ||||
| 042 | 961057-5 | 0.83 | 1.00 | |
| Engrenage 37 DHS782 | ||||
| 043 | 226838-7 | 5.06 | 6.07 | |
| Bague 17 DHS782 | ||||
| 044 | 257451-0 | 0.98 | 1.18 | |
| Verrouillage de palier 23-36 Ga7010 | ||||
| 045 | 285809-3 | 2.10 | 2.52 | |
| Roulement à billes 6003ddw | ||||
| 046 | 210301-0 | 5.80 | 6.96 | |
| Axe de coupe DHS782 | ||||
| 047 | 327192-3 | 3.12 | 3.74 | |
| Joint torique 42 | ||||
| 048 | 213565-5 | 0.83 | 1.00 | |
| Boîtier de roulement DHS782 | ||||
| 049 | 136021-7 | 3.97 | 4.76 | |
| Vis à tête fraisée 5x13 | ||||
| 050 | 265034-2 | 0.83 | 1.00 | |
| Ressort de traction 4 DHS782 | ||||
| 051 | 232467-6 | 0.83 | 1.00 | |
| Capot de protection à ressort HS003/4G | ||||
| 052 | 319970-5 | 25.36 | 30.43 | |
| Levier HS003G | ||||
| 053 | 271448-5 | 1.20 | 1.44 | |
| Vis 4X16 DUH501 A | ||||
| 054 | 265178-8 | 0.83 | 1.00 | |
| Rondelle 40 | ||||
| 055 | 267337-0 | 0.83 | 1.00 | |
| Bague d'arrêt WR-40 DHS782 | ||||
| 056 | 257452-8 | 0.98 | 1.18 | |
| Pas d'informations disponibles, non commandable | ||||
| 057 | 224593-5 | |||
| Flasque extérieure 35mm | ||||
| 058 | 224409-4 | 1.67 | 2.00 | |
| Boulon allen M8x20 | ||||
| 059 | 266283-4 | 1.18 | 1.42 | |
| Anneau de blocage E-12 | ||||
| 060 | 257953-6 | 0.83 | 1.00 | |
| Levier 50 HS003/4G | ||||
| 061 | 271460-5 | 1.39 | 1.67 | |
| Contre-écrou DHS782 | ||||
| 062 | 252262-8 | 9.24 | 11.09 | |
| Vis à tête cruciforme M5 | ||||
| 063 | 265075-8 | 1.39 | 1.67 | |
| Ecrou de blocage hexagonal 5x8 | ||||
| 064 | 252103-8 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 065 | 136274-8 | |||
| Arrêt de profondeur HS003G | ||||
| 066 | 347439-9 | 2.71 | 3.25 | |
| Broche de collier 6-7 | ||||
| 067 | 256511-5 | 0.83 | 1.00 | |
| Boulon M8x28mm HS003G | ||||
| 068 | 266227-4 | 6.41 | 7.69 | |
| Guide de mitre HS003G | ||||
| 069 | 347440-4 | 2.71 | 3.25 | |
| Broche de collier 6-7 | ||||
| 070 | 256511-5 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 071 | 265701-9 | |||
| Ressort de compression 8 | ||||
| 072 | 233376-2 | 0.93 | 1.12 | |
| Plaque de Base HS003G | ||||
| 073 | 319972-1 | 36.05 | 43.26 | |
| Échelle HS003G | ||||
| 074 | 347442-0 | 1.99 | 2.39 | |
| Met,vis, M4x8mm HS003G | ||||
| 075 | 251358-2 | 0.83 | 1.00 | |
| Boulon hexagonal 5x8 | ||||
| 076 | 266229-0 | 0.83 | 1.00 | |
| Ressort de compression 4 | ||||
| 077 | 233314-4 | 0.83 | 1.00 | |
| Bille d'acier 4 | ||||
| 078 | 216008-6 | 0.83 | 1.00 | |
| Rondelle de blocage 5 | ||||
| 079 | 253811-4 | 0.83 | 1.00 | |
| Bouton de réglage 27mm DHS900 | ||||
| 080 | 450704-8 | 1.00 | 1.20 | |
| Vis M5 | ||||
| 081 | 251370-2 | 0.83 | 1.00 | |
| Rondelle 8 | ||||
| 082 | 941202-8 | 0.83 | 1.00 | |
| Plaque de levier HS003G | ||||
| 083 | 346003-3 | 1.39 | 1.67 | |
| ECROU M8 | ||||
| 084 | 264006-4 | 0.83 | 1.00 | |
| Anneau de blocage E-12 | ||||
| 085 | 257953-6 | 0.83 | 1.00 | |
