Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HR5001C'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

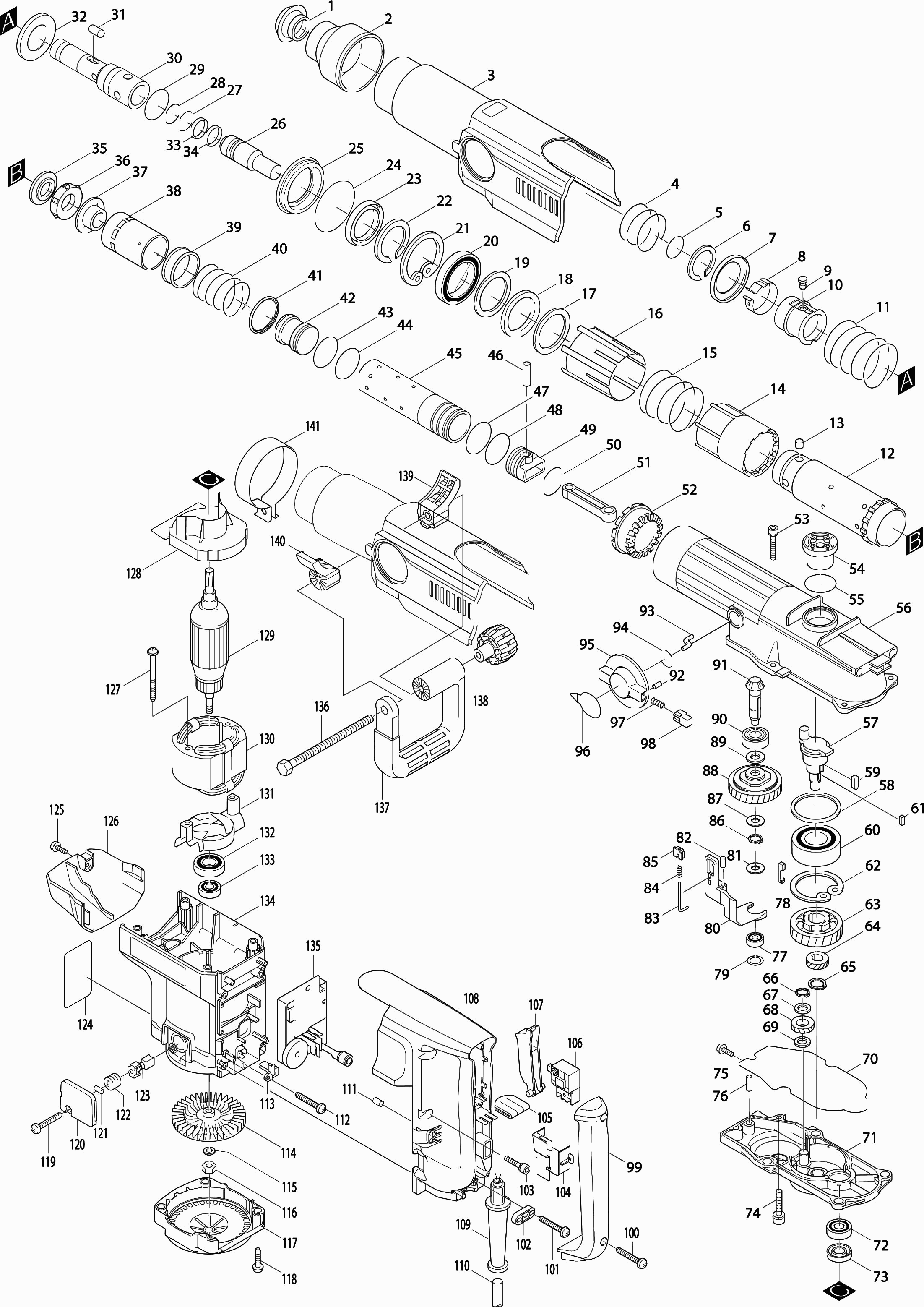

Dessins des Makita HR5001C
Liste de pièces de rechange des Makita HR5001C
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon pour porte-burin | ||||
| 001* | 286250-3 | 2.40 | 2.88 | |
| Capuchon de mandrin Hr5001C | ||||
| 002 | 416568-0 | 6.00 | 7.20 | |
| Couvercle de carter | ||||
| 003 | 150836-8 | 20.90 | 25.08 | |
| Etiquette Info. | ||||
| 003A | 817280-9 | 1.20 | 1.44 | |
| Ressort de compression 51 | ||||
| 004 | 233217-2 | 1.20 | 1.44 | |
| Rondelle de blocage 25 | ||||
| 005 | 231984-3 | 1.20 | 1.44 | |
| Bague d'arret Wr-45 | ||||
| 006 | 961232-3 | 2.40 | 2.88 | |
| Bague de plat 45 | ||||
| 007 | 267735-8 | 3.60 | 4.32 | |
| Ressort à lames 41 | ||||
| 008 | 232180-6 | 4.80 | 5.76 | |
| Stylo 8 | ||||
| 009 | 323767-6 | 2.40 | 2.88 | |
| Anneau de Verrouillage | ||||
| 010 | 323773-1 | 45.10 | 54.12 | |
| Ressort de compression 55 Hr5001C | ||||
| 011 | 233218-0 | 1.20 | 1.44 | |
| Porte-foret/Ciseau B | ||||
| 012 | 323772-3 | 177.10 | 212.52 | |
| Stylo 8 | ||||
| 013 | 256265-4 | 2.40 | 2.88 | |
| Douille de blocage A | ||||
| 014 | 416572-9 | 6.00 | 7.20 | |
| Ressort de compression 58 Hr5001C * | ||||
| 015 | 233216-4 | 2.40 | 2.88 | |
| Douille de blocage B | ||||
| 016 | 416573-7 | 4.80 | 5.76 | |
| Rondelle plate 50 Hr5001C * | ||||
| 017 | 267180-7 | 3.60 | 4.32 | |
| Entretoise en uréthane 50 | ||||
| 018 | 262543-2 | 7.20 | 8.64 | |
| Rondelle plate 50 Hr5001C * | ||||
| 019 | 267180-7 | 3.60 | 4.32 | |
| Roulement à billes 6910 | ||||
| 020 | 211751-2 | 33.00 | 39.60 | |
| Bague d'arrêt R 72 Hr5001C * | ||||
| 021 | 962351-8 | 2.40 | 2.88 | |
| Bague de sécurité Wr50 Hr5001C * | ||||
| 022 | 961234-9 | 2.40 | 2.88 | |
| Joint d'huile 48 | ||||
| 023 | 213618-0 | 4.80 | 5.76 | |
| Joint torique 67 | ||||
| 024 | 213715-2 | 1.20 | 1.44 | |
| Verrouillage | ||||
| 025 | 416565-6 | 4.80 | 5.76 | |
| Percuteur | ||||
| 026 | 323768-4 | 16.50 | 19.80 | |
| Joint torique 23 | ||||
| 027* | 213394-6 | 1.00 | 1.20 | |
| Joint torique 23 | ||||
| 028* | 213394-6 | 1.00 | 1.20 | |
| Joint torique 36 | ||||
| 029 | 213522-3 | 2.40 | 2.88 | |
| Porte-foret/Ciseau A | ||||
| 030 | 323771-5 | 63.80 | 76.56 | |
| Rouleau 8 | ||||
| 031 | 322908-1 | 4.80 | 5.76 | |
| Bague de bol 37 | ||||
| 032 | 267734-0 | 2.40 | 2.88 | |
| Anneau de fluorure 28 | ||||
| 033* | 213431-6 | 10.80 | 12.96 | |
| Anneau de fluorure 28 | ||||
| 034* | 213431-6 | 10.80 | 12.96 | |
| Anneau 22 | ||||
| 035 | 323817-7 | 6.00 | 7.20 | |
| Anneau en caoutchouc 24 | ||||
| 036 | 421623-5 | 6.00 | 7.20 | |
| Douille 22 Hr5001C * | ||||
| 037 | 331530-3 | 11.00 | 13.20 | |
| Douille de glissement | ||||
| 038 | 416566-4 | 4.80 | 5.76 | |
| Rondelle 45 Hr5001C * | ||||
| 039 | 331531-1 | 10.80 | 12.96 | |
| Ressort de compression 45 Hr5001C * | ||||
| 040 | 233215-6 | 2.40 | 2.88 | |
| Rondelle 45 | ||||
| 041 | 267736-6 | 2.40 | 2.88 | |
| Piston flottant Hr5001C * | ||||
| 042 | 323769-2 | 14.30 | 17.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 043* | 213482-9 | |||
| Rondelle de blocage 43 | ||||
| 044 | 231985-1 | 1.20 | 1.44 | |
| Cylindre Hr5001C * | ||||
| 045 | 331534-5 | 88.00 | 105.60 | |
| Broche de piston 10 Hr5001C * | ||||
| 046 | 256295-5 | 2.40 | 2.88 | |
| Joint torique 36 | ||||
| 047 | 213510-0 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 048* | 213482-9 | |||
| Piston | ||||
| 049 | 416563-0 | 7.20 | 8.64 | |
| Joint torique 35 | ||||
| 050* | 213460-9 | 1.20 | 1.44 | |
| Bielle | ||||
| 051 | 416564-8 | 3.60 | 4.32 | |
| Engrenage 41 | ||||
| 052 | 226761-6 | 146.30 | 175.56 | |
| Vis à six pans creux M6x40 | ||||
| 053 | 922361-7 | 1.20 | 1.44 | |
| Couvercle d'huile | ||||
| 054 | 416561-4 | 6.00 | 7.20 | |
| Joint torique 36 | ||||
| 055 | 213510-0 | 1.20 | 1.44 | |
| Carter Hr5001C * | ||||
| 056 | 150831-8 | 170.50 | 204.60 | |
| Vilebrequin | ||||
| 057 | 323774-9 | 26.40 | 31.68 | |
| Rondelle plate 56 Hr5001C * | ||||
| 058 | 267181-5 | 2.40 | 2.88 | |
| Clé de vilebrequin | ||||
| 059 | 254229-2 | 1.20 | 1.44 | |
| Roulement à billes 62/32 2rs | ||||
| 060 | 211470-0 | 14.30 | 17.16 | |
| Clavette 4 | ||||
| 061 | 254202-2 | 1.00 | 1.20 | |
| Anneau de blocage R 65 Hr5001C * | ||||
| 062 | 962303-9 | 2.40 | 2.88 | |
| Engrenage 50 | ||||
| 063 | 226493-5 | 78.10 | 93.72 | |
| Engrenage 20 | ||||
| 064 | 226490-1 | 22.00 | 26.40 | |
| Bague de retenue S-14 | ||||
| 065 | 961054-1 | 1.00 | 1.20 | |
| Rondelle de blocage S-12 | ||||
| 066 | 961052-5 | 1.00 | 1.20 | |
| Rondelle 12 | ||||
| 067 | 253744-3 | 1.00 | 1.20 | |
| Engrenage Hr5001C * | ||||
| 068 | 150835-0 | 53.90 | 64.68 | |
| Rondelle 12 | ||||
| 069 | 253744-3 | 1.00 | 1.20 | |
| Anneau de retenue | ||||
| 070 | 421622-7 | 2.40 | 2.88 | |
| Carter | ||||
| 071 | 150832-6 | 71.50 | 85.80 | |
| Roulement a billes 6201dw1 | ||||
| 072 | 211129-9 | 8.40 | 10.08 | |
| Joint d'étanchéité 14 | ||||
| 073 | 213160-1 | 4.80 | 5.76 | |
| Boulon à tête hexagonale 6x30 | ||||
| 074 | 922351-0 | 1.00 | 1.20 | |
| Vis 5x16 | ||||
| 075 | 911224-2 | 1.00 | 1.20 | |
| Bille 7 Hr5001C * | ||||
| 076 | 256286-6 | 1.20 | 1.44 | |
| Roulement à billes 608 2rs | ||||
| 077 | 210024-0 | 3.60 | 4.32 | |
| Coin Réglable | ||||
| 078 | 322951-0 | 4.80 | 5.76 | |
| Rondelle mince 15 | ||||
| 079 | 253314-8 | 1.00 | 1.20 | |
| Étrier de réglage | ||||
| 080 | 416571-1 | 4.80 | 5.76 | |
| Rondelle plate 12 | ||||
| 081 | 253810-6 | 1.20 | 1.44 | |
| Stylo 5 | ||||
| 082 | 256263-8 | 1.20 | 1.44 | |
| Broche de guidage 2 | ||||
| 083 | 322963-3 | 1.00 | 1.20 | |
| Ressort de compression 3 | ||||
| 084 | 233180-9 | 1.00 | 1.20 | |
| Plaque De Guidage | ||||
| 085 | 416289-4 | 1.20 | 1.44 | |
| Rondelle de blocage S-12 | ||||
| 086 | 961052-5 | 1.00 | 1.20 | |
| Rondelle 12 | ||||
| 087 | 267113-2 | 1.20 | 1.44 | |
| Limiteur de couple | ||||
| 088 | 150986-9 | 124.30 | 149.16 | |
| Rondelle 12 | ||||
| 089 | 267113-2 | 1.20 | 1.44 | |
| Roulement à billes 6201 | ||||
| 090 | 211109-5 | 4.80 | 5.76 | |
| Engrenage 12 | ||||
| 091 | 226760-8 | 67.10 | 80.52 | |
| Stylo 4 | ||||
| 092 | 256122-6 | 1.00 | 1.20 | |
| Axe de vilebrequin | ||||
| 093 | 323973-3 | 2.40 | 2.88 | |
| Joint torique 20 | ||||
| 094 | 213304-3 | 1.00 | 1.20 | |
| Bouton d'ajustement | ||||
| 095 | 416287-8 | 4.80 | 5.76 | |
| Plus disponible, pas de remplacement | ||||
| 096 | 816329-2 | |||
| Ressort de compression 2.4 | ||||
| 097 | 233188-3 | 1.00 | 1.20 | |
| Bouton de verrouillage | ||||
| 098 | 417340-3 | 1.20 | 1.44 | |
| Couvercle de la poignée arrière | ||||
| 099 | 417167-1 | 18.70 | 22.44 | |
| Vis à tarauder 4x18 | ||||
| 100 | 265A48-7 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 101 | 265A48-7 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 102 | 687124-5 | 1.00 | 1.20 | |
| Boulon Allen m6x30 | ||||
| 103 | 922353-6 | 1.00 | 1.20 | |
| Porte-fil | ||||
| 104 | 416126-2 | 2.40 | 2.88 | |
| Eponge | ||||
| 105 | 421583-1 | 1.00 | 1.20 | |
| Interrupteur Sw-131 | ||||
| 106 | 651922-3 | 11.00 | 13.20 | |
| Poignée de l'interrupteur | ||||
| 107 | 416284-4 | 2.40 | 2.88 | |
| Poignée arrière Hr5001C * | ||||
| 108 | 417166-3 | 22.00 | 26.40 | |
| Passe-câble 10 | ||||
| 109 | 682566-8 | 1.20 | 1.44 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 110 | 695123-3 | 22.00 | 26.40 | |
| Stylo acrylique | ||||
| 111 | 416285-2 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 112 | 265A48-7 | 1.00 | 1.20 | |
| Axe de fixation Hr5001C | ||||
| 113 | 416562-2 | 2.40 | 2.88 | |
| Ventilateur 90 | ||||
| 114 | 240016-5 | 6.00 | 7.20 | |
| Rondelle 8 | ||||
| 115 | 253165-9 | 1.00 | 1.20 | |
| ECROU M8 | ||||
| 116 | 931402-8 | 1.00 | 1.20 | |
| Couvercle de ventilateur | ||||
| 117 | 416570-3 | 10.80 | 12.96 | |
| Vis à tarauder 5x20 | ||||
| 118 | 266021-4 | 1.20 | 1.44 | |
| Vis à tarauder 4x18 | ||||
| 119 | 265A48-7 | 1.00 | 1.20 | |
| Capuchon de protection de la brosse à charbon | ||||
| 120 | 416292-5 | 2.40 | 2.88 | |
| Goupille en Caoutchouc 4 | ||||
| 121 | 263002-9 | 1.00 | 1.20 | |
| Capuchon de porte-balais | ||||
| 122 | 643650-4 | 1.20 | 1.44 | |
| Jeu de charbons | ||||
| 123* | 194987-7 | 6.10 | 7.32 | |
| Plaque signalétique Hr5001C * | ||||
| 124 | 859584-3 | 3.60 | 4.32 | |
| Vis 5x16 | ||||
| 125 | 911224-2 | 1.00 | 1.20 | |
| Couvercle de boîtier d'engrenages Hr5001C | ||||
| 126 | 416575-3 | 10.80 | 12.96 | |
| Vis autotaraudeuse Pt 5x55 Hr5001C A | ||||
| 127 | 266095-5 | 1.20 | 1.44 | |
| Plaque intermédiaire Hr5001C * | ||||
| 128 | 416569-8 | 4.80 | 5.76 | |
| Induit | ||||
| 129 | 516778-0 | 93.50 | 112.20 | |
| Inducteur | ||||
| 130 | 626078-1 | 58.30 | 69.96 | |
| Guide de poussière Hr5001C | ||||
| 131 | 416567-2 | 3.60 | 4.32 | |
| Anneau d'isolation | ||||
| 132 | 681642-5 | 8.40 | 10.08 | |
| Roulement a billes 6000ddw | ||||
| 133 | 211088-7 | 10.00 | 12.00 | |
| Roulement a billes 6000DDW A | ||||
| 133 | 210315-9 | 6.00 | 7.20 | |
| Carter De Moteur | ||||
| 134 | 150833-4 | 45.10 | 54.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 134B | 643653-8 | |||
| S/e Porte Balais | ||||
| 134C | 643661-9 | 10.80 | 12.96 | |
| Unité de contrôle de vitesse | ||||
| 135 | 631273-0 | 56.10 | 67.32 | |
| Boulon hexagonal 8x150 | ||||
| 136 | 265439-6 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 137 | 416009-6 | |||
| Bouton M8 | ||||
| 138 | 252640-2 | 6.00 | 7.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 139 | 416574-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 140 | 416574-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 141 | 344634-2 | |||
| Rondelle 6mm A | ||||
| 142 | 267214-6 | 1.00 | 1.20 | |
