Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HR5000K'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

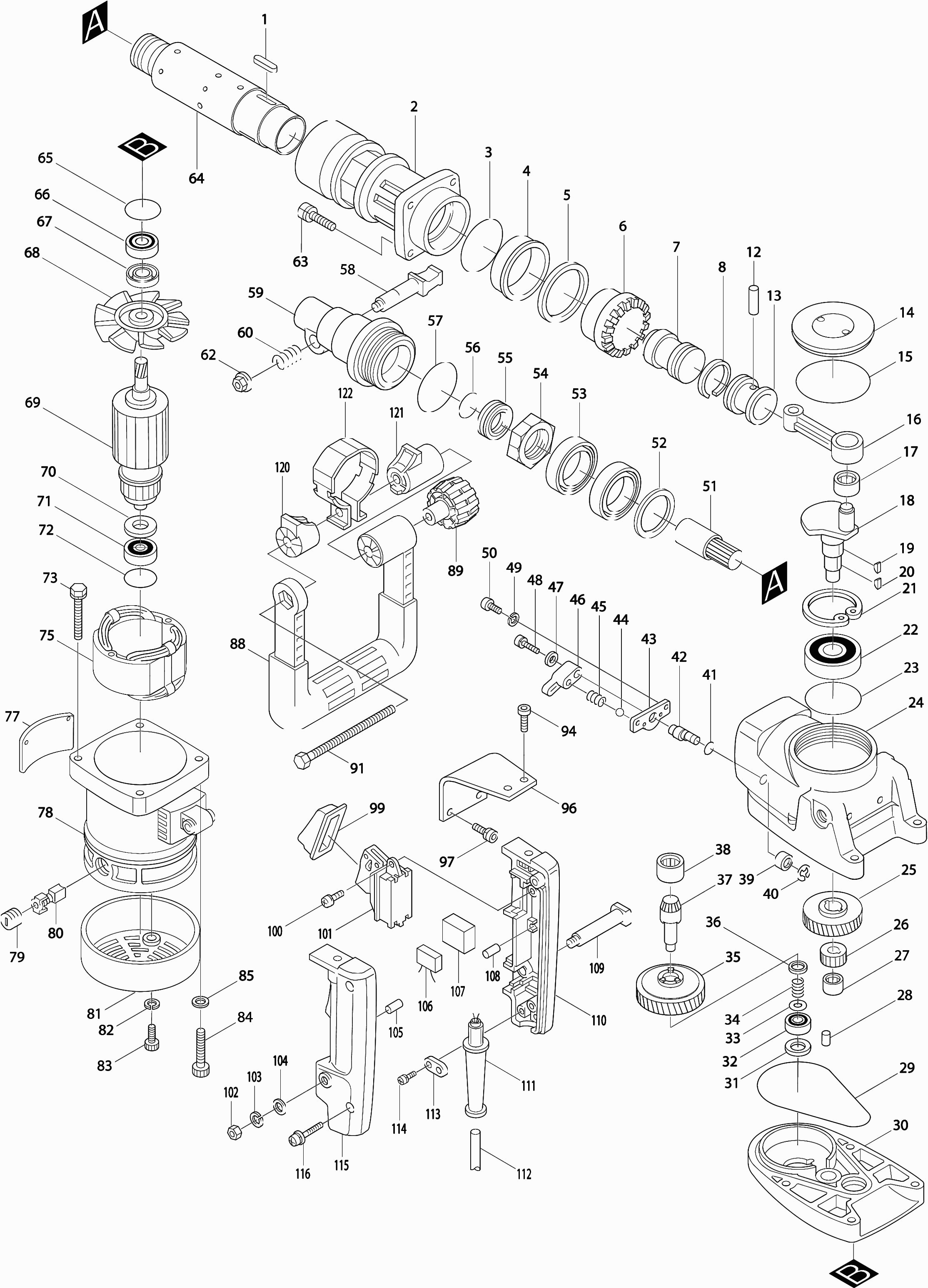

Dessins des Makita HR5000K
Liste de pièces de rechange des Makita HR5000K
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Clavette 4 | ||||
| 001 | 254231-5 | 1.20 | 1.44 | |
| Bâti de percussion Hr5000-Hr5000K * | ||||
| 002 | 316068-9 | 93.50 | 112.20 | |
| Joint torique 65 | ||||
| 003 | 213707-1 | 2.40 | 2.88 | |
| Palier Lisse 52 Hr5000 * | ||||
| 004 | 214653-1 | 26.40 | 31.68 | |
| Pas d'informations disponibles, non commandable | ||||
| 005 | 267044-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 006 | 221380-3 | |||
| Pas d'informations disponibles, non commandable | ||||
| 007 | 322155-4 | |||
| Anneau de piston 40 | ||||
| 008 | 412049-2 | 16.50 | 19.80 | |
| Joint torique 32 Hr5000K * | ||||
| 008A | 213481-1 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 009 | 412080-8 | |||
| Anneau de piston 40 | ||||
| 010 | 412049-2 | 16.50 | 19.80 | |
| Joint torique 32 Hr5000K * | ||||
| 010A | 213481-1 | 1.20 | 1.44 | |
| Anneau intérieur 36 | ||||
| 011 | 341862-0 | 4.80 | 5.76 | |
| Stylo 10 | ||||
| 012 | 256120-0 | 3.60 | 4.32 | |
| Piston | ||||
| 013 | 321441-0 | 38.50 | 46.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 014 | 150046-7 | |||
| Joint torique 71 | ||||
| 015 | 213754-2 | 2.40 | 2.88 | |
| Bielle | ||||
| 016 | 315419-3 | 19.80 | 23.76 | |
| Roulement à aiguilles 1516 | ||||
| 017 | 212208-6 | 14.30 | 17.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 018 | 153176-3 | |||
| Clavette 4 | ||||
| 019 | 254001-2 | 1.00 | 1.20 | |
| Clavette 4 | ||||
| 020 | 254001-2 | 1.00 | 1.20 | |
| Bague d'arrêt R-52 | ||||
| 021 | 962251-2 | 2.40 | 2.88 | |
| Roulement à Billes 6304llu | ||||
| 022 | 211327-5 | 10.80 | 12.96 | |
| O-ring 53 | ||||
| 023 | 213656-2 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 024 | 157868-6 | |||
| Engrenage 41 | ||||
| 025 | 221761-1 | 59.40 | 71.28 | |
| Pas d'informations disponibles, non commandable | ||||
| 026 | 221957-4 | |||
| Roulement à aiguilles 1212 | ||||
| 027 | 212113-7 | 10.80 | 12.96 | |
| Stylo en caoutchouc 6 | ||||
| 028 | 263005-3 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 029 | 421690-0 | |||
| Pas d'informations disponibles, non commandable | ||||
| 030 | 157867-8 | |||
| Pas d'informations disponibles, non commandable | ||||
| 031 | 253787-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 032 | 210004-6 | |||
| Rondelle 8 | ||||
| 033 | 253865-1 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 034 | 231446-1 | |||
| Limiteur de couplage Hr5000-Hr500 * | ||||
| 035 | 134499-8 | 210.10 | 252.12 | |
| Rondelle mince 10 | ||||
| 036 | 253310-6 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 037 | 153174-7 | |||
| Roulement à aiguilles 2216 | ||||
| 038 | 212359-5 | 11.00 | 13.20 | |
| Roulement à aiguilles 609 | ||||
| 039 | 212011-5 | 9.60 | 11.52 | |
| Circlip E-4 | ||||
| 040 | 961011-9 | 1.00 | 1.20 | |
| Joint torique 10 | ||||
| 041 | 213055-8 | 1.00 | 1.20 | |
| Axe De Commutation Hr5000-Hr5000K * | ||||
| 042 | 322187-1 | 14.30 | 17.16 | |
| Plaque d'arbre de commutateur Hr3850-Hr3850 * | ||||
| 043 | 342786-3 | 2.40 | 2.88 | |
| Bille d'acier 4.8 | ||||
| 044 | 216002-8 | 1.00 | 1.20 | |
| Ressort de compression 3 | ||||
| 045 | 231317-2 | 1.00 | 1.20 | |
| Levier De Commande | ||||
| 046 | 410331-3 | 1.20 | 1.44 | |
| Rondelle 4 | ||||
| 047 | 941052-1 | 1.00 | 1.20 | |
| Vis à six pans creux M4x16 | ||||
| 048 | 922126-7 | 1.00 | 1.20 | |
| Rondelle de ressort 5MM DLS211 | ||||
| 049 | 253427-5 | 1.00 | 1.20 | |
| Vis Cj 65va2 | ||||
| 050 | 922212-4 | 1.00 | 1.20 | |
| Boulon de frappe Hr5000K * | ||||
| 051 | 322157-0 | 33.00 | 39.60 | |
| Rondelle 43 * | ||||
| 052 | 267043-7 | 1.20 | 1.44 | |
| Roulement à billes 6907 | ||||
| 053 | 211469-5 | 13.20 | 15.84 | |
| Pas d'informations disponibles, non commandable | ||||
| 054 | 252119-3 | |||
| X-anneau 31.5 | ||||
| 055 | 213471-4 | 12.10 | 14.52 | |
| Joint torique 30 | ||||
| 056 | 213419-6 | 8.40 | 10.08 | |
| O-ring 55 | ||||
| 057 | 213663-5 | 2.40 | 2.88 | |
| Serre-outil | ||||
| 058 | 331132-5 | 17.60 | 21.12 | |
| Guide de ciseau Hr5000K Nouveau * | ||||
| 059 | 322861-1 | 106.70 | 128.04 | |
| Ressort de compression 15 | ||||
| 060 | 231281-7 | 1.00 | 1.20 | |
| Rondelle 8 | ||||
| 061 | 941202-8 | 1.00 | 1.20 | |
| Écrou hexagonal 8x13 | ||||
| 062 | 252046-4 | 1.00 | 1.20 | |
| Boulon à douille hexagonale M8x30 | ||||
| 063 | 922451-6 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 064 | 152396-6 | |||
| Anneau O 32 | ||||
| 065 | 213459-4 | 1.20 | 1.44 | |
| Roulement a billes 6201dw1 | ||||
| 066 | 211129-9 | 8.40 | 10.08 | |
| Joint d'étanchéité 14 | ||||
| 067 | 213160-1 | 4.80 | 5.76 | |
| Ventilateur 94 Hr3850 * | ||||
| 068 | 241634-2 | 9.60 | 11.52 | |
| Induit | ||||
| 069 | 514888-7 | 100.10 | 120.12 | |
| Anneau d'isolation | ||||
| 070 | 681635-2 | 1.20 | 1.44 | |
| Roulement à billes 6200llb | ||||
| 071 | 211066-7 | 4.80 | 5.76 | |
| Joint torique 30 | ||||
| 072 | 213406-5 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 073 | 265346-3 | |||
| Champ Hr5000 * | ||||
| 075 | 524833-4 | 59.40 | 71.28 | |
| Boîtier de moteur Hr5000-Hr5000K * | ||||
| 078 | 159054-5 | 82.50 | 99.00 | |
| Capuchon de porte-balais | ||||
| 079 | 643650-4 | 1.20 | 1.44 | |
| Jeu de charbons | ||||
| 080 | 194987-7 | 6.10 | 7.32 | |
| COUVERCLE ARRIERE | ||||
| 081 | 284055-5 | 12.10 | 14.52 | |
| Rondelle de ressort 5MM DLS211 | ||||
| 082 | 253427-5 | 1.00 | 1.20 | |
| Boulon Allen 5x16 | ||||
| 083 | 922221-3 | 1.00 | 1.20 | |
| Vis BTR M6x55 | ||||
| 084 | 922376-4 | 1.20 | 1.44 | |
| Rondelle 6x12mm | ||||
| 085 | 941151-9 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 086 | 423156-6 | |||
| Goupille fendue 3-20 | ||||
| 087 | 952257-8 | 1.00 | 1.20 | |
| Poignée Hr5000/Hr5000K * | ||||
| 088 | 416061-4 | 19.80 | 23.76 | |
| Bouton M8 | ||||
| 089 | 252640-2 | 6.00 | 7.20 | |
| Rondelle M10 | ||||
| 090 | 942251-8 | 1.00 | 1.20 | |
| Boulon hexagonal 8x150 | ||||
| 091 | 265439-6 | 3.60 | 4.32 | |
| Goupille fendue 3-20 | ||||
| 092 | 952257-8 | 1.00 | 1.20 | |
| Poignée 38 | ||||
| 093 | 273492-8 | 11.00 | 13.20 | |
| Vis hexagonale à embase M6X14 A | ||||
| 094 | 922316-2 | 1.00 | 1.20 | |
| Rondelle Belleville 6 A | ||||
| 095 | 253903-9 | 1.00 | 1.20 | |
| Poignée Hr3850(K) * | ||||
| 096 | 343754-9 | 6.00 | 7.20 | |
| Vis à six pans creux M6x25 | ||||
| 097 | 265914-2 | 1.20 | 1.44 | |
| Rondelle Belleville 6 A | ||||
| 098 | 253903-9 | 1.00 | 1.20 | |
| Couvercle anti-poussière pour interrupteur | ||||
| 099 | 421265-5 | 2.40 | 2.88 | |
| Vis 4x16 A | ||||
| 100 | 911526-6 | 1.00 | 1.20 | |
| Interrupteur Sw-52 | ||||
| 101 | 651145-3 | 26.40 | 31.68 | |
| Écrou hexagonal M6 | ||||
| 102 | 931302-2 | 1.00 | 1.20 | |
| Rondelle Belleville 6 A | ||||
| 103 | 253903-9 | 1.00 | 1.20 | |
| Rondelle 6x12mm | ||||
| 104 | 941151-9 | 1.00 | 1.20 | |
| Goupille en Caoutchouc 4 | ||||
| 105 | 263002-9 | 1.00 | 1.20 | |
| Condensateur | ||||
| 106 | 645253-0 | 4.80 | 5.76 | |
| Goupille en Caoutchouc 4 | ||||
| 108 | 263002-9 | 1.00 | 1.20 | |
| Boulon de brosse | ||||
| 109 | 321210-9 | 3.60 | 4.32 | |
| Poignee | ||||
| 110 | 182077-8 | 17.60 | 21.12 | |
| Plus disponible, pas de remplacement | ||||
| 111 | 682505-8 | |||
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 112 | 695123-3 | 22.00 | 26.40 | |
| Support de serrage | ||||
| 113 | 687031-2 | 1.00 | 1.20 | |
| Vis 4X18 | ||||
| 114 | 911133-5 | 1.00 | 1.20 | |
| Vis 5x25 | ||||
| 116 | 911243-8 | 1.00 | 1.20 | |
| Anneau en caoutchouc 9 | ||||
| 117 | 262051-3 | 1.20 | 1.44 | |
| Anneau en caoutchouc 9 | ||||
| 118 | 262052-1 | 1.00 | 1.20 | |
| DOUILLE FILETEE | ||||
| 119 | 257636-8 | 2.40 | 2.88 | |
| Support pour poignée Hr5000K * | ||||
| 122 | 151768-2 | 17.60 | 21.12 | |
