Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HR3210C'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

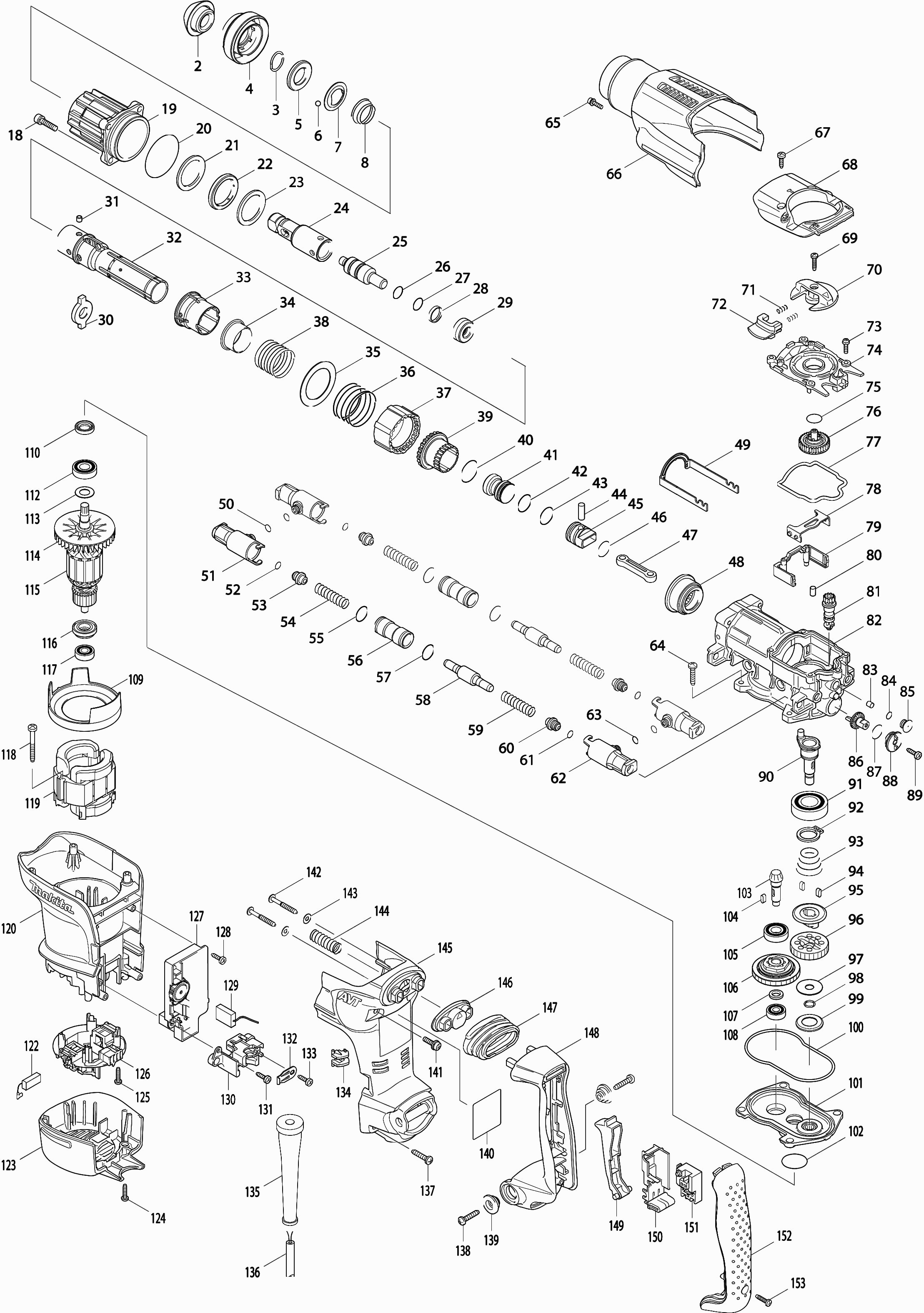

Dessins des Makita HR3210C
Liste de pièces de rechange des Makita HR3210C
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon De Support De Burin | ||||
| 002* | 286282-0 | 2.40 | 2.88 | |
| Rondelle de blocage 19 | ||||
| 003* | 233940-9 | 1.20 | 1.44 | |
| Capuchon de blocage de ciseau | ||||
| 004 | 450245-4 | 2.40 | 2.88 | |
| Rondelle 21 | ||||
| 005 | 257288-5 | 8.40 | 10.08 | |
| Bille en acier 7.0 | ||||
| 006* | 216022-2 | 1.00 | 1.20 | |
| Bague De Guidage | ||||
| 007* | 345873-7 | 2.40 | 2.88 | |
| Ressort de compression 22-32 | ||||
| 008 | 234049-0 | 1.00 | 1.20 | |
| Boulon hexagonal 6x25 | ||||
| 018 | 922341-3 | 1.00 | 1.20 | |
| Cylindre | ||||
| 019 | 158533-0 | 30.80 | 36.96 | |
| O-ring 53 | ||||
| 020 | 213656-2 | 1.20 | 1.44 | |
| Rivet 34 | ||||
| 021 | 267810-0 | 6.00 | 7.20 | |
| Rondelle en uréthane 34 | ||||
| 022 | 262138-1 | 2.40 | 2.88 | |
| Rivet 34 | ||||
| 023 | 267810-0 | 6.00 | 7.20 | |
| Porte-burin | ||||
| 024 | 324840-5 | 36.30 | 43.56 | |
| Percuteur | ||||
| 025 | 324849-7 | 8.40 | 10.08 | |
| Joint torique 15 | ||||
| 026* | 213228-3 | 1.00 | 1.20 | |
| Joint torique 15 | ||||
| 027* | 213228-3 | 1.00 | 1.20 | |
| Anneau de fluorure 20 | ||||
| 028* | 213321-3 | 8.40 | 10.08 | |
| Anneau en caoutchouc 13mm | ||||
| 029 | 424062-8 | 6.00 | 7.20 | |
| Curseur | ||||
| 030 | 324838-2 | 2.40 | 2.88 | |
| Goupille 6 | ||||
| 031 | 268226-2 | 2.40 | 2.88 | |
| Cylindre | ||||
| 032 | 331794-9 | 147.40 | 176.88 | |
| Bague Guide | ||||
| 033 | 450243-8 | 2.40 | 2.88 | |
| Rondelle 29 | ||||
| 034 | 331805-0 | 10.80 | 12.96 | |
| Rondelle 40 | ||||
| 035 | 267360-5 | 2.40 | 2.88 | |
| Ressort de compression 42 | ||||
| 036 | 234052-1 | 2.40 | 2.88 | |
| Douille De Retenue | ||||
| 037 | 450236-5 | 2.40 | 2.88 | |
| Ressort de compression 34 | ||||
| 038 | 234050-5 | 2.40 | 2.88 | |
| Douille | ||||
| 039 | 331795-7 | 23.10 | 27.72 | |
| Joint torique 26 | ||||
| 040 | 213434-0 | 1.00 | 1.20 | |
| Percuteur | ||||
| 041 | 324858-6 | 4.80 | 5.76 | |
| Joint torique 20 | ||||
| 042* | 213283-5 | 2.40 | 2.88 | |
| Joint torique 20 | ||||
| 043* | 213283-5 | 2.40 | 2.88 | |
| Broche 7 | ||||
| 044 | 256087-2 | 1.00 | 1.20 | |
| Piston | ||||
| 045 | 324918-4 | 16.50 | 19.80 | |
| Joint torique 18 | ||||
| 046* | 213262-3 | 1.20 | 1.44 | |
| Bielle | ||||
| 047 | 450235-7 | 3.60 | 4.32 | |
| Engrenage 37 | ||||
| 048 | 227531-6 | 30.80 | 36.96 | |
| Bras de liaison | ||||
| 049 | 345867-2 | 6.00 | 7.20 | |
| Joint torique 8 | ||||
| 050 | 213030-4 | 1.00 | 1.20 | |
| Porte-tube | ||||
| 051 | 450248-8 | 2.40 | 2.88 | |
| Joint torique 8 | ||||
| 052 | 213030-4 | 1.00 | 1.20 | |
| Guide De Ressort | ||||
| 053 | 450239-9 | 1.20 | 1.44 | |
| Ressort de compression 10 | ||||
| 054 | 234048-2 | 1.20 | 1.44 | |
| Joint torique 18 | ||||
| 055 | 213275-4 | 1.00 | 1.20 | |
| Douille | ||||
| 056 | 331800-0 | 6.00 | 7.20 | |
| Joint torique 18 | ||||
| 057 | 213275-4 | 1.00 | 1.20 | |
| Contrepoids | ||||
| 058 | 324862-5 | 11.00 | 13.20 | |
| Ressort de compression 10 | ||||
| 059 | 234048-2 | 1.20 | 1.44 | |
| Guide De Ressort | ||||
| 060 | 450239-9 | 1.20 | 1.44 | |
| Joint torique 8 | ||||
| 061 | 213030-4 | 1.00 | 1.20 | |
| Porte-tube | ||||
| 062 | 450248-8 | 2.40 | 2.88 | |
| Joint torique 8 | ||||
| 063 | 213030-4 | 1.00 | 1.20 | |
| Vis autotaraudeuse 5X25 | ||||
| 064 | 266041-8 | 1.00 | 1.20 | |
| Boulon hexagonal | ||||
| 065 | 922123-3 | 1.00 | 1.20 | |
| Couvercle de carter | ||||
| 066 | 450254-3 | 10.80 | 12.96 | |
| Vis autotaraudeuse 4x14 mm GA9070Y A | ||||
| 067 | 265B74-2 | 1.00 | 1.20 | |
| Vis à tôle 4X14 Ga7020 A | ||||
| 067 | 266385-6 | 0.83 | 1.00 | |
| Couvercle de Carter Hr3210Fct | ||||
| 068 | 318201-9 | 10.80 | 12.96 | |
| Vis à tarauder 4x18 | ||||
| 069 | 265A48-7 | 1.00 | 1.20 | |
| Bouton d'ajustement | ||||
| 070 | 450249-6 | 3.60 | 4.32 | |
| Ressort de compression 3 | ||||
| 071 | 233436-0 | 1.00 | 1.20 | |
| Bouton de verrouillage | ||||
| 072 | 450250-1 | 2.40 | 2.88 | |
| Vis 4x16 A | ||||
| 073 | 911526-6 | 1.00 | 1.20 | |
| Couvercle d'huile | ||||
| 074 | 450241-2 | 3.60 | 4.32 | |
| Anneau O 16 | ||||
| 075 | 213223-3 | 1.00 | 1.20 | |
| Engrenage 33 | ||||
| 076 | 158437-6 | 2.40 | 2.88 | |
| Joint B | ||||
| 077 | 424064-4 | 1.20 | 1.44 | |
| Plaque de Connexion | ||||
| 078 | 345868-0 | 2.40 | 2.88 | |
| Tuyau d'air | ||||
| 079 | 453866-1 | 2.40 | 2.88 | |
| Stylo en caoutchouc 6 | ||||
| 080 | 263005-3 | 1.00 | 1.20 | |
| Arbre De Transmission | ||||
| 081 | 452126-8 | 2.40 | 2.88 | |
| Joint torique 9 | ||||
| 081A | 213083-3 | 2.40 | 2.88 | |
| Carter de vilebrequin | ||||
| 082 | 158712-0 | 66.00 | 79.20 | |
| Filtre | ||||
| 083 | 443138-2 | 1.00 | 1.20 | |
| Joint torique 8 | ||||
| 084 | 213030-4 | 1.00 | 1.20 | |
| Capuchon de filtre | ||||
| 085 | 450238-1 | 1.20 | 1.44 | |
| Pignon | ||||
| 086 | 450244-6 | 2.40 | 2.88 | |
| Anneau O 16 | ||||
| 087A | 213223-3 | 1.00 | 1.20 | |
| Anneau O 14 | ||||
| 087B | 213176-6 | 1.00 | 1.20 | |
| Porte-capuchon | ||||
| 088 | 450237-3 | 2.40 | 2.88 | |
| Vis autotaraudeuse 4x14 mm GA9070Y A | ||||
| 089 | 265B74-2 | 1.00 | 1.20 | |
| Vis à tôle 4X14 Ga7020 A | ||||
| 089 | 266385-6 | 0.83 | 1.00 | |
| Vilebrequin | ||||
| 090 | 324839-0 | 10.80 | 12.96 | |
| Roulement à billes 6004llu | ||||
| 091 | 211332-2 | 7.20 | 8.64 | |
| Anneau de blocage S-20 | ||||
| 092 | 961060-6 | 1.00 | 1.20 | |
| Ressort de compression conique 21-31 | ||||
| 093 | 231991-6 | 1.20 | 1.44 | |
| Clavette 4 | ||||
| 094 | 254239-9 | 1.20 | 1.44 | |
| Embrayage | ||||
| 095 | 324848-9 | 6.00 | 7.20 | |
| Engrenage 33 | ||||
| 096 | 227188-3 | 13.20 | 15.84 | |
| Rondelle 10 | ||||
| 097 | 253197-6 | 1.00 | 1.20 | |
| Bague de retenue Wr10 | ||||
| 098 | 961036-3 | 1.00 | 1.20 | |
| Anneau de bol | ||||
| 099 | 345869-8 | 2.40 | 2.88 | |
| Joint torique A Hr3210Fct | ||||
| 100 | 424063-6 | 1.20 | 1.44 | |
| Boîtier d'engrenage Hr3210Fct | ||||
| 101 | 158534-8 | 16.50 | 19.80 | |
| Joint torique 28 | ||||
| 102 | 213415-4 | 1.00 | 1.20 | |
| Engrenage 9 | ||||
| 103 | 227533-2 | 14.30 | 17.16 | |
| Clavette 4 | ||||
| 104 | 254239-9 | 1.20 | 1.44 | |
| Roulement à billes 6001llu | ||||
| 105 | 211138-8 | 4.80 | 5.76 | |
| Limiteur de couple | ||||
| 106 | 125421-6 | 52.80 | 63.36 | |
| Anneau 10 | ||||
| 107 | 257291-6 | 1.20 | 1.44 | |
| Roulement à billes 608ddw | ||||
| 108 | 210005-4 | 4.80 | 5.76 | |
| Plaque d'espacement | ||||
| 109 | 450251-9 | 2.40 | 2.88 | |
| Anneau d'étanchéité 12mm | ||||
| 110 | 213678-2 | 6.00 | 7.20 | |
| Roulement à billes 6001llu | ||||
| 112 | 211138-8 | 4.80 | 5.76 | |
| Rondelle 12 | ||||
| 113 | 253084-9 | 1.00 | 1.20 | |
| Ventilateur 70 | ||||
| 114 | 241863-7 | 8.40 | 10.08 | |
| Induit | ||||
| 115 | 513748-0 | 63.80 | 76.56 | |
| Anneau d'isolation | ||||
| 116 | 681650-6 | 6.00 | 7.20 | |
| Roulement à billes 608ddw | ||||
| 117 | 210005-4 | 4.80 | 5.76 | |
| Vis métallique M5x45mm | ||||
| 118 | 266037-9 | 1.00 | 1.20 | |
| Inducteur | ||||
| 119 | 625813-4 | 41.80 | 50.16 | |
| Carter De Moteur | ||||
| 120 | 450252-7 | 18.70 | 22.44 | |
| Jeu de charbons CB350 | ||||
| 122* | 194160-9 | 5.50 | 6.60 | |
| Couvercle de moteur Hr3210Fct | ||||
| 123 | 450253-5 | 6.00 | 7.20 | |
| Vis à tarauder 4x18 | ||||
| 124 | 265A48-7 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 125 | 265A48-7 | 1.00 | 1.20 | |
| S/e Porte Balais | ||||
| 126 | 638519-5 | 8.40 | 10.08 | |
| Contrôleur de vitesse | ||||
| 127 | 631784-5 | 52.80 | 63.36 | |
| Vis autotaraudeuse 4x14 mm GA9070Y A | ||||
| 128 | 265B74-2 | 1.00 | 1.20 | |
| Vis à tôle 4X14 Ga7020 A | ||||
| 128 | 266385-6 | 0.83 | 1.00 | |
| Harnais de fils Hr4011C | ||||
| 129 | 638406-8 | 2.40 | 2.88 | |
| Serre Cable | ||||
| 130 | 450246-2 | 2.40 | 2.88 | |
| Vis autotaraudeuse 4x14 mm GA9070Y A | ||||
| 131 | 265B74-2 | 1.00 | 1.20 | |
| Vis à tôle 4X14 Ga7020 A | ||||
| 131 | 266385-6 | 0.83 | 1.00 | |
| Soulageur de contrainte | ||||
| 132 | 687169-3 | 1.00 | 1.20 | |
| Vis autotaraudeuse 4x14 mm GA9070Y A | ||||
| 133 | 265B74-2 | 1.00 | 1.20 | |
| Vis à tôle 4X14 Ga7020 A | ||||
| 133 | 266385-6 | 0.83 | 1.00 | |
| Lentille | ||||
| 134 | 450240-4 | 2.40 | 2.88 | |
| Passe-câble 10 | ||||
| 135 | 682560-0 | 2.40 | 2.88 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 136 | 695123-3 | 22.00 | 26.40 | |
| Vis autotaraudeuse 5X25 | ||||
| 137 | 266041-8 | 1.00 | 1.20 | |
| Vis autotaraudeuse 5X25 | ||||
| 138 | 266041-8 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 139 | 450352-3 | |||
| NAAMPLAAT HR3210C A | ||||
| 140 | 8580L5-6 | 3.60 | 4.32 | |
| Plaque nominative Hr3210c | ||||
| 140 | 864538-7 | 2.71 | 3.25 | |
| Vis Vk 20mm | ||||
| 141 | 911233-1 | 1.00 | 1.20 | |
| Vis autotaraudeuse 5x40 | ||||
| 142 | 266211-9 | 1.00 | 1.20 | |
| Rondelle de blocage 5 | ||||
| 143 | 267066-5 | 1.20 | 1.44 | |
| Ressort de compression 11 | ||||
| 144 | 234051-3 | 1.20 | 1.44 | |
| Base de la poignée | ||||
| 145 | 450255-1 | 14.30 | 17.16 | |
| Plaque d'étanchéité à la poussière | ||||
| 146 | 419014-2 | 2.40 | 2.88 | |
| Joint anti-poussière | ||||
| 147 | 421912-8 | 4.80 | 5.76 | |
| Poignee | ||||
| 148 | 450256-9 | 9.60 | 11.52 | |
| Bouton de commande | ||||
| 149 | 419025-7 | 3.60 | 4.32 | |
| Porte-Interrupteur | ||||
| 150 | 154626-1 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 151 | 650567-4 | |||
| Couverture de Poignée | ||||
| 152 | 450257-7 | 13.20 | 15.84 | |
| Vis à tarauder 4x18 | ||||
| 153 | 265A48-7 | 1.00 | 1.20 | |
| Joint torique 9 | ||||
| 156 | 213083-3 | 2.40 | 2.88 | |
