Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HR3000C'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

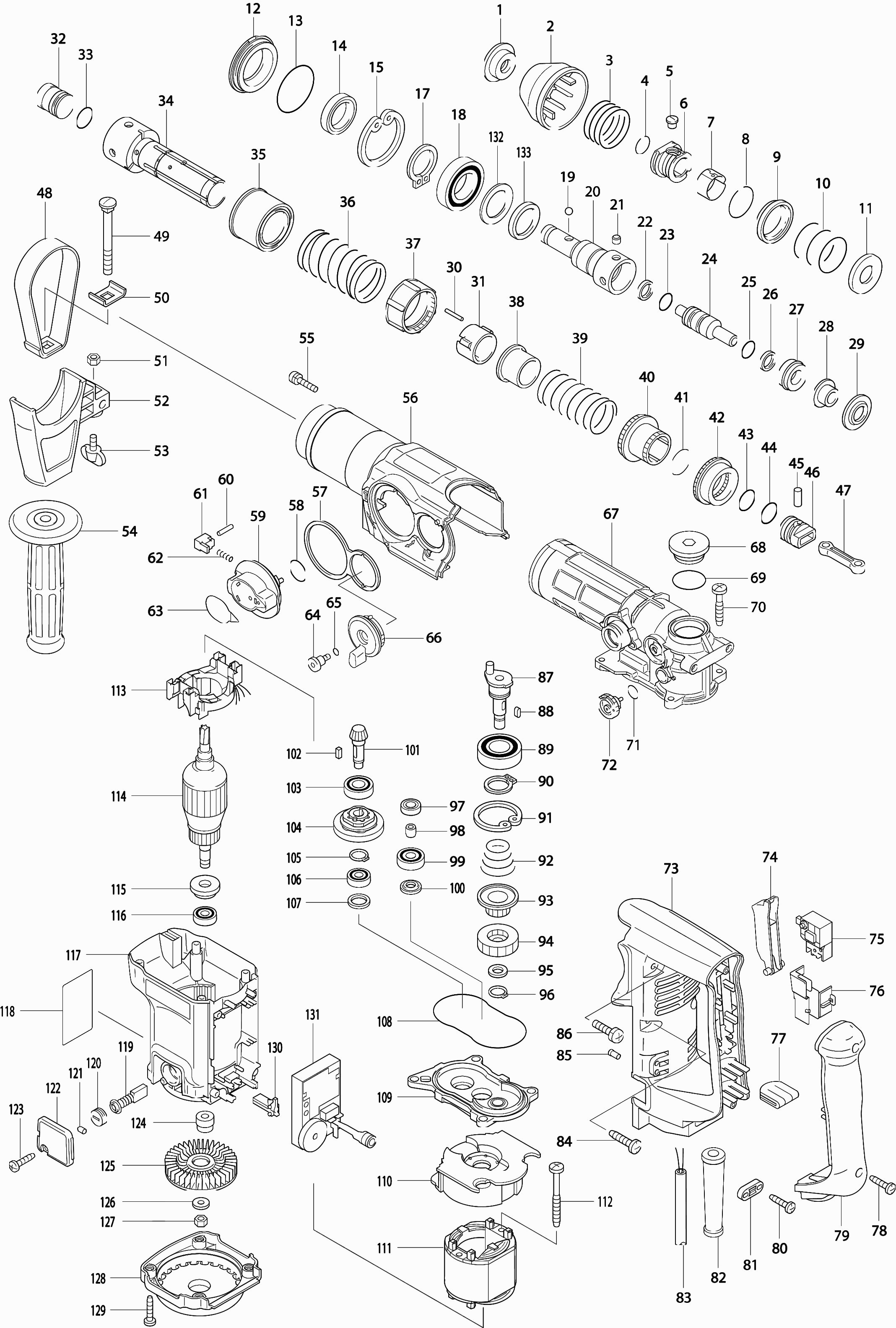

Dessins des Makita HR3000C
Liste de pièces de rechange des Makita HR3000C
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon d'étanchéité 40 | ||||
| 001* | 286253-7 | 1.20 | 1.44 | |
| Capuchon de blocage de ciseau | ||||
| 002 | 417027-7 | 3.60 | 4.32 | |
| Ressort de compression 38 | ||||
| 003 | 233203-3 | 1.20 | 1.44 | |
| Rondelle de blocage 16 | ||||
| 004 | 231979-6 | 1.00 | 1.20 | |
| Stylo 8 | ||||
| 005 | 256447-8 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 006 | 323820-8 | |||
| Ressort à lames 26 nouveau | ||||
| 007 | 232190-3 | 2.40 | 2.88 | |
| Rondelle frein 30,5 | ||||
| 008 | 231936-4 | 1.00 | 1.20 | |
| Guide De Ressort | ||||
| 009 | 323819-3 | 3.60 | 4.32 | |
| Ressort de compression 35 nouveau | ||||
| 010 | 233234-2 | 1.00 | 1.20 | |
| Bague De Guidage | ||||
| 011 | 344841-7 | 2.40 | 2.88 | |
| Bague d'étanchéité Hr3000C | ||||
| 012 | 417015-4 | 3.60 | 4.32 | |
| O-anneau 46 | ||||
| 013 | 213615-6 | 1.20 | 1.44 | |
| Keerring 28 Hr3000C | ||||
| 014 | 213436-6 | 3.60 | 4.32 | |
| Bague d'arrêt R-52 | ||||
| 015 | 962251-2 | 2.40 | 2.88 | |
| Bague de blocage S-28 | ||||
| 017 | 961108-4 | 1.20 | 1.44 | |
| Roulement à billes 60/28Llu | ||||
| 018 | 211422-1 | 11.00 | 13.20 | |
| Bille en acier 7.0 | ||||
| 019 | 216022-2 | 1.00 | 1.20 | |
| Porte-foret | ||||
| 020 | 323912-3 | 63.80 | 76.56 | |
| Stylo 8 | ||||
| 021 | 256293-9 | 1.20 | 1.44 | |
| Anneau de fluorure 20 | ||||
| 022* | 213321-3 | 8.40 | 10.08 | |
| Joint torique 15 | ||||
| 023* | 213228-3 | 1.00 | 1.20 | |
| Percuteur | ||||
| 024 | 323913-1 | 10.80 | 12.96 | |
| Joint torique 15 | ||||
| 025* | 213228-3 | 1.00 | 1.20 | |
| Anneau de fluorure 20 | ||||
| 026* | 213321-3 | 8.40 | 10.08 | |
| Joint en caoutchouc 13 | ||||
| 027 | 421830-0 | 7.20 | 8.64 | |
| Bague 12 Hr3000C | ||||
| 028 | 331555-7 | 4.80 | 5.76 | |
| Rondelle 19 | ||||
| 029 | 267753-6 | 6.00 | 7.20 | |
| Stylo 2,5 | ||||
| 030 | 256176-3 | 1.00 | 1.20 | |
| Porte-Goupille | ||||
| 031 | 418023-8 | 2.40 | 2.88 | |
| Marteau-piqueur | ||||
| 032 | 323936-9 | 8.40 | 10.08 | |
| Joint torique 18 | ||||
| 033* | 213274-6 | 1.20 | 1.44 | |
| Cylindre 25 | ||||
| 034 | 331559-9 | 139.70 | 167.64 | |
| Douille 50 Hr3000C * | ||||
| 035 | 331563-8 | 13.20 | 15.84 | |
| Ressort de pression 40 Hr3000C * | ||||
| 036 | 233253-8 | 1.20 | 1.44 | |
| Douille De Retenue | ||||
| 037 | 417020-1 | 3.60 | 4.32 | |
| Rondelle 29 Hr3000C * | ||||
| 038 | 331557-3 | 9.60 | 11.52 | |
| Ressort de pression 34 Hr3000C * | ||||
| 039 | 233254-6 | 2.40 | 2.88 | |
| Douille | ||||
| 040 | 331558-1 | 23.10 | 27.72 | |
| Joint torique 26 | ||||
| 041* | 213435-8 | 1.00 | 1.20 | |
| Engrenage 37 | ||||
| 042 | 226783-6 | 38.50 | 46.20 | |
| Joint torique 18 | ||||
| 043* | 213274-6 | 1.20 | 1.44 | |
| Joint torique 18 | ||||
| 044* | 213274-6 | 1.20 | 1.44 | |
| Broche 7 | ||||
| 045 | 256292-1 | 2.40 | 2.88 | |
| Piston | ||||
| 046 | 417021-9 | 6.00 | 7.20 | |
| Bielle | ||||
| 047 | 417016-2 | 2.40 | 2.88 | |
| Ressort de poignée 63 | ||||
| 048 | 344811-6 | 6.00 | 7.20 | |
| Boulon de poignée 8x80 | ||||
| 049 | 266163-4 | 3.60 | 4.32 | |
| Plaque | ||||
| 050 | 344492-6 | 2.40 | 2.88 | |
| Écrou hexagonal M6 | ||||
| 051 | 931302-2 | 1.00 | 1.20 | |
| Base de poignée latérale 63 | ||||
| 052 | 417026-9 | 6.00 | 7.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 053 | 251858-2 | |||
| Poignée 36 Hm0830T | ||||
| 054 | 158131-0 | 13.20 | 15.84 | |
| Vis 4x12 | ||||
| 055 | 911116-5 | 1.00 | 1.20 | |
| Couvercle de carter | ||||
| 056 | 151697-9 | 18.70 | 22.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 056A | 816356-9 | |||
| Joint | ||||
| 057 | 421704-5 | 3.60 | 4.32 | |
| Joint torique 20 | ||||
| 058 | 213304-3 | 1.00 | 1.20 | |
| Levier de changement | ||||
| 059 | 151693-7 | 6.00 | 7.20 | |
| Stylo 4 | ||||
| 060 | 256219-1 | 1.00 | 1.20 | |
| Bouton de verrouillage | ||||
| 061 | 417018-8 | 2.40 | 2.88 | |
| Ressort de compression 2.4 | ||||
| 062 | 233188-3 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 063 | 816329-2 | |||
| Boulon Allen 5 | ||||
| 064 | 265077-4 | 3.60 | 4.32 | |
| Joint torique 4 | ||||
| 065 | 213023-1 | 1.00 | 1.20 | |
| Bouton de commande | ||||
| 066 | 151694-5 | 7.20 | 8.64 | |
| Carter de vilebrequin | ||||
| 067 | 151709-8 | 77.00 | 92.40 | |
| Couvercle d'huile | ||||
| 068 | 416124-6 | 2.40 | 2.88 | |
| Joint torique 30 | ||||
| 069 | 213406-5 | 1.20 | 1.44 | |
| Vis autotaraudeuse Pt 5x30 | ||||
| 070 | 266173-1 | 1.00 | 1.20 | |
| Joint torique 10 | ||||
| 071 | 213070-2 | 1.00 | 1.20 | |
| Pignon 21 | ||||
| 072 | 151758-5 | 4.80 | 5.76 | |
| Poignée arrière Hr3000C * | ||||
| 073 | 417014-6 | 17.60 | 21.12 | |
| Poignée de l'interrupteur | ||||
| 074 | 416284-4 | 2.40 | 2.88 | |
| Interrupteur Sw-131 | ||||
| 075 | 651922-3 | 11.00 | 13.20 | |
| Porte-fil | ||||
| 076 | 416126-2 | 2.40 | 2.88 | |
| Eponge | ||||
| 077 | 421583-1 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 078 | 265A48-7 | 1.00 | 1.20 | |
| Couvercle de poignée arrière Hr3000C* | ||||
| 079 | 417028-5 | 19.80 | 23.76 | |
| Vis à tarauder 4x18 | ||||
| 080 | 265A48-7 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 081 | 687053-2 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 081 | 687124-5 | 1.00 | 1.20 | |
| Passe-câble 10 | ||||
| 082 | 682560-0 | 2.40 | 2.88 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 083 | 695123-3 | 22.00 | 26.40 | |
| Vis à tarauder 5x20 | ||||
| 084 | 266021-4 | 1.20 | 1.44 | |
| Stylo acrylique | ||||
| 085 | 416285-2 | 1.00 | 1.20 | |
| Vis Vk 20mm | ||||
| 086 | 911233-1 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 087 | 323915-7 | |||
| Clavette 4 | ||||
| 088 | 254239-9 | 1.20 | 1.44 | |
| Roulement à billes 6004llu | ||||
| 089 | 211332-2 | 7.20 | 8.64 | |
| Anneau de blocage S-20 | ||||
| 090 | 961060-6 | 1.00 | 1.20 | |
| Anneau de blocage R-42 | ||||
| 091 | 962211-4 | 2.40 | 2.88 | |
| Ressort de compression conique 21-31 | ||||
| 092 | 231991-6 | 1.20 | 1.44 | |
| Embrayage | ||||
| 093 | 223130-2 | 16.50 | 19.80 | |
| Engrenage 34 | ||||
| 094 | 226514-3 | 13.20 | 15.84 | |
| Rondelle 10 | ||||
| 095 | 253878-2 | 1.00 | 1.20 | |
| Bague de blocage S-10 | ||||
| 096 | 257408-1 | 1.20 | 1.44 | |
| Joint d'étanchéité 10 | ||||
| 097 | 213071-0 | 7.20 | 8.64 | |
| Manchon 10 | ||||
| 098 | 331564-6 | 6.00 | 7.20 | |
| Roulement à billes 6000lu | ||||
| 099 | 210058-3 | 4.80 | 5.76 | |
| Rondelle 10 | ||||
| 100 | 253171-4 | 1.00 | 1.20 | |
| Engrenage 10 | ||||
| 101 | 226782-8 | 12.10 | 14.52 | |
| Clavette 4 | ||||
| 102 | 254202-2 | 1.00 | 1.20 | |
| Roulement à billes 6001llu | ||||
| 103 | 211138-8 | 4.80 | 5.76 | |
| Limiteur de couple | ||||
| 104 | 152955-6 | 62.70 | 75.24 | |
| Bague de blocage S-10 | ||||
| 105 | 257408-1 | 1.20 | 1.44 | |
| Roulement à billes 608 2rs | ||||
| 106 | 210024-0 | 3.60 | 4.32 | |
| Rondelle mince 15 | ||||
| 107 | 253314-8 | 1.00 | 1.20 | |
| Joint, Caoutchouc | ||||
| 108 | 421702-9 | 2.40 | 2.88 | |
| Carter | ||||
| 109 | 151695-3 | 34.10 | 40.92 | |
| Plaque Intermediaire | ||||
| 110 | 417010-4 | 4.80 | 5.76 | |
| Inducteur | ||||
| 111 | 634348-4 | 26.40 | 31.68 | |
| Vis 5x50mm | ||||
| 112 | 266046-8 | 3.60 | 4.32 | |
| Bloc de verrouillage | ||||
| 113 | 632933-7 | 6.00 | 7.20 | |
| Induit | ||||
| 114 | 513518-7 | 68.20 | 81.84 | |
| Écrou hexagonal 6x10 | ||||
| 114A | 252153-3 | 1.00 | 1.20 | |
| Anneau d'isolation | ||||
| 115 | 681650-6 | 6.00 | 7.20 | |
| Roulement à billes 608ddw | ||||
| 116 | 210005-4 | 4.80 | 5.76 | |
| Carter De Moteur | ||||
| 117 | 151840-0 | 34.10 | 40.92 | |
| Faisceau de câbles Hr3000C * | ||||
| 117A | 632925-6 | 1.20 | 1.44 | |
| Porte-balais de charbon 5X11 A | ||||
| 117B | 644501-4 | 2.40 | 2.88 | |
| S/e Porte Balais | ||||
| 117C | 643757-6 | 8.40 | 10.08 | |
| Étiquette | ||||
| 118 | 851772-8 | 1.39 | 1.67 | |
| Jeux de Balais de Charbon Cb-327 | ||||
| 119* | 194285-9 | 8.21 | 9.85 | |
| KOOLBORSTEL SET CB-327 A | ||||
| 119* | 195003-8 | 8.21 | 9.85 | |
| Capuchon de balai de charbon | ||||
| 120 | 643515-0 | 1.00 | 1.20 | |
| Goupille en Caoutchouc 4 | ||||
| 121 | 263002-9 | 1.00 | 1.20 | |
| Capuchon de protection de la brosse à charbon | ||||
| 122 | 417024-3 | 2.40 | 2.88 | |
| Vis à tarauder 4x18 | ||||
| 123 | 265A48-7 | 1.00 | 1.20 | |
| Bague 7 | ||||
| 124 | 324261-1 | 2.40 | 2.88 | |
| Rondelle 7 | ||||
| 124A | 253133-2 | 1.00 | 1.20 | |
| Ventilateur 70 | ||||
| 125 | 241863-7 | 8.40 | 10.08 | |
| Rondelle 6x12mm | ||||
| 126 | 941151-9 | 1.00 | 1.20 | |
| Écrou hexagonal 6x10 | ||||
| 127 | 252153-3 | 1.00 | 1.20 | |
| COUVERCLE ARRIERE | ||||
| 128 | 417012-0 | 9.60 | 11.52 | |
| Vis à tarauder 4x18 | ||||
| 129 | 265A48-7 | 1.00 | 1.20 | |
| Tige de fixation | ||||
| 130 | 417017-0 | 2.40 | 2.88 | |
| Circuit de contrôle de vitesse | ||||
| 131 | 631369-7 | 40.70 | 48.84 | |
| Rondelle mince 28 | ||||
| 132 | 267088-5 | 3.60 | 4.32 | |
| Anneau en plastique 28 Hr3000C | ||||
| 133 | 262088-0 | 2.40 | 2.88 | |
| Rondelle 7 | ||||
| 134 | 253133-2 | 1.00 | 1.20 | |
