Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HR2811F'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

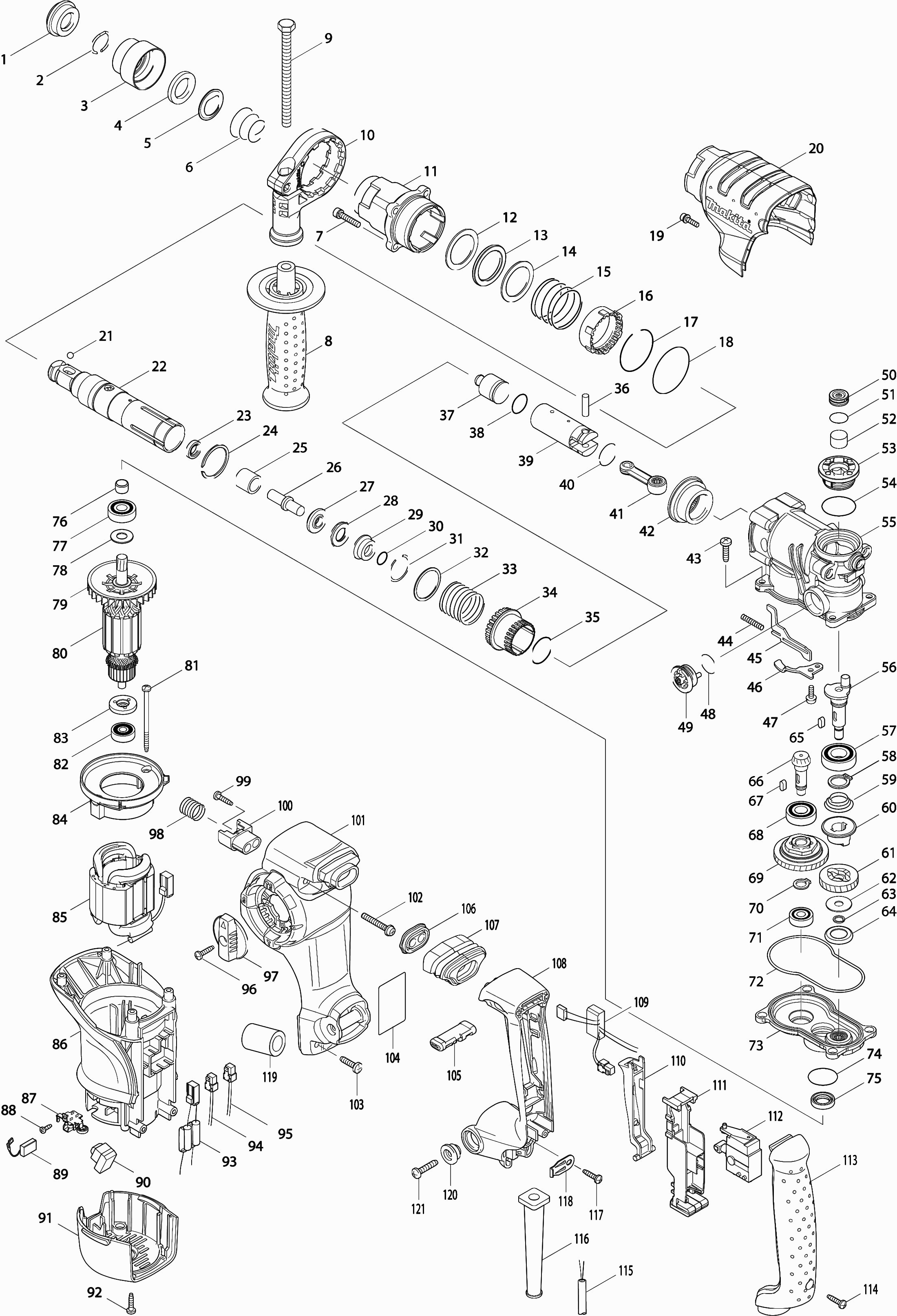

Dessins des Makita HR2811F
Liste de pièces de rechange des Makita HR2811F
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon anti-poussière en caoutchouc 35 | ||||
| 001* | 286263-4 | 1.20 | 1.44 | |
| Rondelle de blocage 19 | ||||
| 002 | 233940-9 | 1.20 | 1.44 | |
| Capuchon de mandrin | ||||
| 003 | 417629-9 | 1.20 | 1.44 | |
| Rondelle 21 | ||||
| 004 | 257241-1 | 1.20 | 1.44 | |
| Bague De Guidage | ||||
| 005 | 345187-4 | 1.20 | 1.44 | |
| Ressort de compression 21-29 | ||||
| 006 | 233916-6 | 1.00 | 1.20 | |
| Boulon à douille hexagonale Ck M5x25mm | ||||
| 007 | 922241-7 | 1.00 | 1.20 | |
| Poignee | ||||
| 008 | 158057-6 | 9.60 | 11.52 | |
| Boulon écrou M8x110mm | ||||
| 009 | 265495-6 | 1.20 | 1.44 | |
| Support de poignée | ||||
| 010 | 419975-6 | 3.60 | 4.32 | |
| Boîtier de cylindre | ||||
| 011 | 158288-7 | 16.50 | 19.80 | |
| Rivet 31 | ||||
| 012 | 267354-0 | 1.00 | 1.20 | |
| Rondelle en uréthane 31 | ||||
| 013 | 262133-1 | 3.60 | 4.32 | |
| Rivet 31 | ||||
| 014 | 267354-0 | 1.00 | 1.20 | |
| Ressort de compression 37 | ||||
| 015 | 234020-4 | 1.00 | 1.20 | |
| Douille De Retenue | ||||
| 016 | 419986-1 | 1.20 | 1.44 | |
| Rondelle 41 | ||||
| 017 | 233952-2 | 1.00 | 1.20 | |
| O-anneau 46 | ||||
| 018 | 213620-3 | 1.20 | 1.44 | |
| Boulon à six pans creux 4x16 | ||||
| 019 | 922128-3 | 1.00 | 1.20 | |
| Couvercle de carter | ||||
| 020 | 419984-5 | 4.80 | 5.76 | |
| Bille en acier 7.0 | ||||
| 021* | 216022-2 | 1.00 | 1.20 | |
| Porte-foret Compl.Hr2811F A | ||||
| 022 | 123191-1 | 59.40 | 71.28 | |
| Joint d'étanchéité 9 | ||||
| 023 | 213344-1 | 4.80 | 5.76 | |
| Anneau de retenue | ||||
| 024 | 961140-8 | 1.20 | 1.44 | |
| Douille | ||||
| 025 | 331769-8 | 2.40 | 2.88 | |
| Frappeur H60ma/ka | ||||
| 026 | 324669-9 | 2.40 | 2.88 | |
| Anneau 10 | ||||
| 027 | 324402-9 | 2.40 | 2.88 | |
| Anneau de pare-choc | ||||
| 028* | 421955-0 | 1.20 | 1.44 | |
| Logement d'O-anneau | ||||
| 029 | 324216-6 | 6.00 | 7.20 | |
| Joint torique 9 | ||||
| 030* | 213073-6 | 1.20 | 1.44 | |
| Rondelle ressort 28 | ||||
| 031* | 233917-4 | 1.00 | 1.20 | |
| Rondelle 29 | ||||
| 032 | 267105-1 | 2.40 | 2.88 | |
| Ressort de compression 20 | ||||
| 033 | 234021-2 | 1.00 | 1.20 | |
| Bague Guide | ||||
| 034 | 331770-3 | 24.20 | 29.04 | |
| Joint torique 26 | ||||
| 035 | 213435-8 | 1.00 | 1.20 | |
| Goupille 6 | ||||
| 036 | 256099-5 | 2.40 | 2.88 | |
| Marteau-piqueur | ||||
| 037 | 324733-6 | 2.40 | 2.88 | |
| Anneau O 16 | ||||
| 038* | 213227-5 | 1.20 | 1.44 | |
| Piston | ||||
| 039 | 331776-1 | 16.50 | 19.80 | |
| Rondelle 21 | ||||
| 040 | 233954-8 | 1.00 | 1.20 | |
| Bielle Hr2811 | ||||
| 041 | 158282-9 | 3.60 | 4.32 | |
| Engrenage 31 | ||||
| 042 | 227532-4 | 28.60 | 34.32 | |
| Vis 4x20 | ||||
| 043 | 266420-0 | 1.00 | 1.20 | |
| Ressort de compression 4 | ||||
| 044 | 234019-9 | 1.00 | 1.20 | |
| Plaque de Connexion | ||||
| 045 | 345814-3 | 1.00 | 1.20 | |
| Plaque de Guidage | ||||
| 046 | 345815-1 | 1.00 | 1.20 | |
| Vis 4x12 | ||||
| 047 | 911116-5 | 1.00 | 1.20 | |
| Joint torique 18 | ||||
| 048 | 213262-3 | 1.20 | 1.44 | |
| Anneau de connexion Hr2811 | ||||
| 049 | 162256-4 | 1.20 | 1.44 | |
| Capuchon de filtre | ||||
| 050 | 419988-7 | 1.00 | 1.20 | |
| Anneau O 16 | ||||
| 051 | 213218-6 | 1.20 | 1.44 | |
| Filtre | ||||
| 052 | 443129-3 | 1.00 | 1.20 | |
| Couvercle de Boîtier d'Engrenage | ||||
| 053 | 419987-9 | 1.20 | 1.44 | |
| Joint torique 30 | ||||
| 054 | 213406-5 | 1.20 | 1.44 | |
| Carter de vilebrequin | ||||
| 055 | 158289-5 | 36.30 | 43.56 | |
| Vilebrequin Hr2811 | ||||
| 056 | 324793-8 | 9.60 | 11.52 | |
| Roulement à billes 6002llu | ||||
| 057 | 211232-6 | 8.40 | 10.08 | |
| Rondelle de blocage S-15 | ||||
| 058 | 961055-9 | 1.00 | 1.20 | |
| Ressort de pression 26-26 | ||||
| 059 | 233951-4 | 1.00 | 1.20 | |
| Embrayage | ||||
| 060 | 223167-9 | 4.80 | 5.76 | |
| Engrenage 29 | ||||
| 061 | 226653-9 | 11.00 | 13.20 | |
| Rivet 29 | ||||
| 062 | 267353-2 | 1.00 | 1.20 | |
| Anneau de retenue | ||||
| 063 | 961034-7 | 1.00 | 1.20 | |
| Rondelle 16 | ||||
| 064 | 345818-5 | 1.00 | 1.20 | |
| Clavette 4 | ||||
| 065 | 254239-9 | 1.20 | 1.44 | |
| Engrenage 9 | ||||
| 066 | 227524-3 | 14.30 | 17.16 | |
| Clavette 4 | ||||
| 067 | 254239-9 | 1.20 | 1.44 | |
| Roulement à billes 6001llu | ||||
| 068 | 211138-8 | 4.80 | 5.76 | |
| Limiteur de couple | ||||
| 069 | 125386-2 | 41.80 | 50.16 | |
| Bague de blocage S-10 | ||||
| 070 | 257408-1 | 1.20 | 1.44 | |
| Roulement à billes 608 2rs | ||||
| 071 | 210024-0 | 3.60 | 4.32 | |
| Bague d'étanchéité Hr2811 | ||||
| 072 | 424028-8 | 1.00 | 1.20 | |
| Boîtier d'engrenage Cpl | ||||
| 073 | 158287-9 | 11.00 | 13.20 | |
| Joint torique 26 | ||||
| 074 | 213407-3 | 1.20 | 1.44 | |
| Anneau d'étanchéité 12mm | ||||
| 075 | 213678-2 | 6.00 | 7.20 | |
| Manchon 10 | ||||
| 076 | 331775-3 | 1.20 | 1.44 | |
| Roulement à billes 6000llu | ||||
| 077 | 210054-1 | 6.00 | 7.20 | |
| Rondelle 10 | ||||
| 078 | 253171-4 | 1.00 | 1.20 | |
| Ventilateur 64 | ||||
| 079 | 240095-3 | 1.20 | 1.44 | |
| Induit | ||||
| 080 | 515294-9 | 39.60 | 47.52 | |
| Vis taraudeuse 4x70 | ||||
| 081 | 266325-4 | 1.00 | 1.20 | |
| Roulement à billes 627ddw | ||||
| 082 | 210045-2 | 3.60 | 4.32 | |
| Anneau d'isolation | ||||
| 083 | 681656-4 | 1.00 | 1.20 | |
| Plaque d'espacement | ||||
| 084 | 419989-5 | 1.20 | 1.44 | |
| Inducteur | ||||
| 085 | 526584-5 | 26.40 | 31.68 | |
| Ensemble Carter de Moteur | ||||
| 086 | 419982-9 | 9.60 | 11.52 | |
| S/e Porte Balais | ||||
| 087 | 643766-5 | 2.40 | 2.88 | |
| Vis 3x10 | ||||
| 088 | 266421-8 | 1.00 | 1.20 | |
| Set de balais Cb-325 | ||||
| 089 | 194074-2 | 2.40 | 2.88 | |
| Circuit de lumière | ||||
| 090 | 631754-4 | 8.40 | 10.08 | |
| Couvercle inférieur | ||||
| 091 | 419983-7 | 3.60 | 4.32 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 092 | 265B67-9 | 1.00 | 1.20 | |
| Condensateur | ||||
| 093 | 638568-2 | 4.80 | 5.76 | |
| Faisceau de câbles | ||||
| 094 | 638567-4 | 2.40 | 2.88 | |
| Faisceau de câbles | ||||
| 095 | 638566-6 | 2.40 | 2.88 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 096 | 265B67-9 | 1.00 | 1.20 | |
| Bouton d'ajustement | ||||
| 097 | 158284-5 | 2.40 | 2.88 | |
| Ressort de compression 14 | ||||
| 098 | 234022-0 | 1.00 | 1.20 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 099 | 265B67-9 | 1.00 | 1.20 | |
| Guide De Ressort | ||||
| 100 | 419995-0 | 1.20 | 1.44 | |
| Couvercle | ||||
| 101 | 419979-8 | 12.10 | 14.52 | |
| Vis 5x36 | ||||
| 102 | 911258-5 | 1.00 | 1.20 | |
| Vis 4x20 | ||||
| 103 | 266420-0 | 1.00 | 1.20 | |
| Plaque nominative Hr2811f | ||||
| 104 | 863925-7 | 3.60 | 4.32 | |
| Levier de réglage l/r | ||||
| 105 | 419992-6 | 1.00 | 1.20 | |
| Capuchon antipoussière | ||||
| 106 | 419994-2 | 1.20 | 1.44 | |
| Capuchon antipoussière | ||||
| 107 | 424029-6 | 1.20 | 1.44 | |
| Poignee | ||||
| 108 | 419978-0 | 6.00 | 7.20 | |
| Circuit Électrique | ||||
| 109 | 631753-6 | 8.40 | 10.08 | |
| Bouton de commande | ||||
| 110 | 419990-0 | 1.20 | 1.44 | |
| Support de bouton de commutateur | ||||
| 111 | 158281-1 | 2.40 | 2.88 | |
| Commutateur | ||||
| 112 | 650591-7 | 17.60 | 21.12 | |
| Couverture de Poignée | ||||
| 113 | 419980-3 | 8.40 | 10.08 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 114 | 265B67-9 | 1.00 | 1.20 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 115 | 695123-3 | 22.00 | 26.40 | |
| Passe-câble 10 | ||||
| 116 | 682573-1 | 2.40 | 2.88 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 117 | 265B67-9 | 1.00 | 1.20 | |
| Soulageur de contrainte | ||||
| 118 | 687169-3 | 1.00 | 1.20 | |
| Anneau d'éponge | ||||
| 119 | 685722-9 | 2.40 | 2.88 | |
| Bague de Douille 6 | ||||
| 120 | 313139-3 | 1.20 | 1.44 | |
| Vis autotaraudeuse 5X25 | ||||
| 121 | 266041-8 | 1.00 | 1.20 | |
