Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HR1841F'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

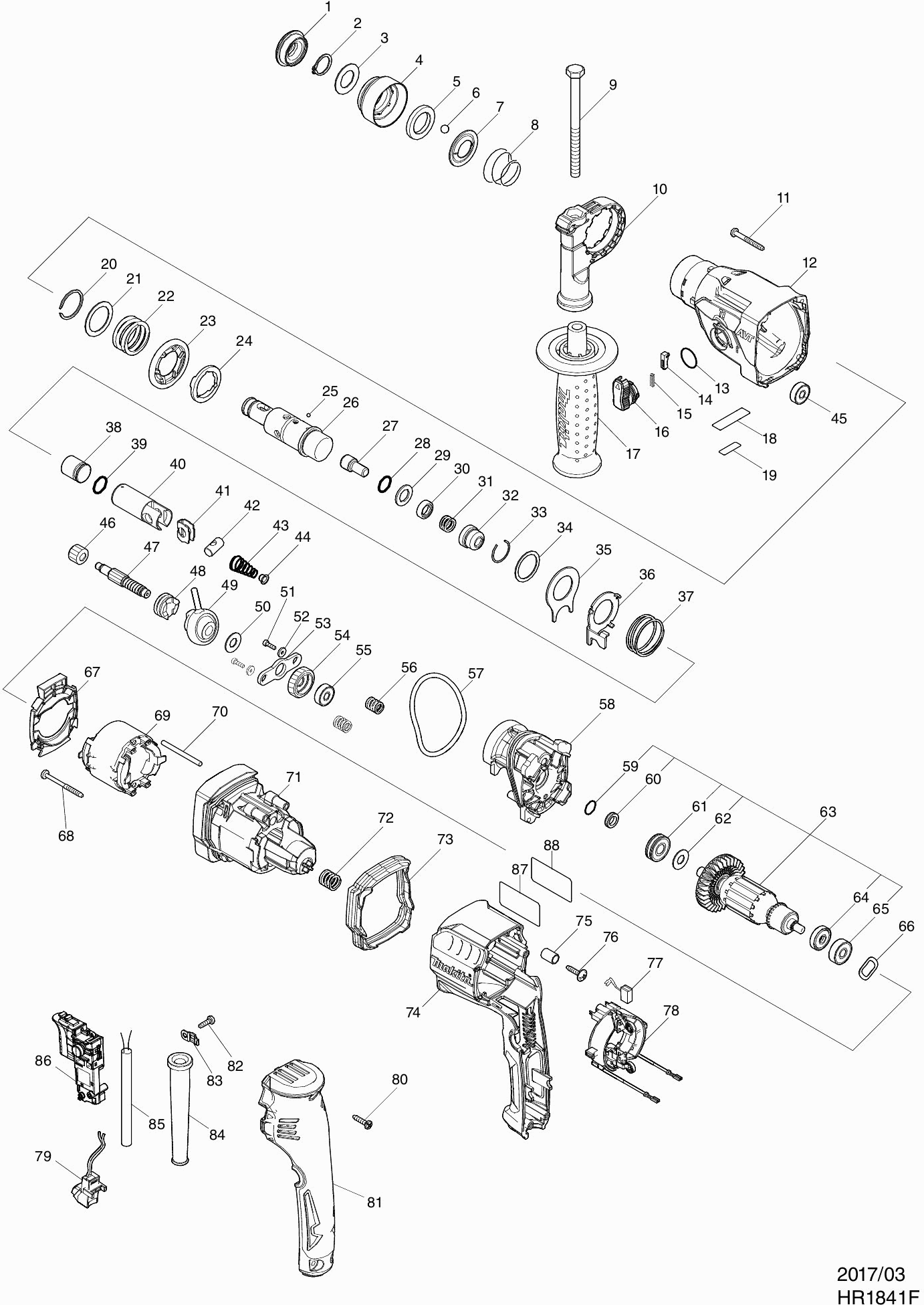

Dessins des Makita HR1841F
Liste de pièces de rechange des Makita HR1841F
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon Anti-poussière En Caoutchouc 34 | ||||
| 001 | 286037-3 | 1.20 | 1.44 | |
| Bague de retenue S-17 | ||||
| 002 | 961057-5 | 1.00 | 1.20 | |
| Rondelle 17mm | ||||
| 003 | 253377-4 | 1.00 | 1.20 | |
| Capuchon de mandrin pression | ||||
| 004 | 457214-6 | 1.00 | 1.20 | |
| Rondelle 21 | ||||
| 005 | 257416-2 | 1.20 | 1.44 | |
| Bille en acier 7.0 | ||||
| 006 | 216022-2 | 1.00 | 1.20 | |
| Bague De Guidage | ||||
| 007 | 346177-0 | 1.00 | 1.20 | |
| Ressort de compression conique 21-29 | ||||
| 008 | 232347-6 | 1.00 | 1.20 | |
| Boulon écrou M8x110mm | ||||
| 009 | 265495-6 | 1.20 | 1.44 | |
| BASISSET VOOR ZIJHANDGREEP 158057-6 | ||||
| 010 | 194581-5 | 9.00 | 10.80 | |
| Espaceur 18 Hr1841F | ||||
| 010 | 122810-6 | 6.00 | 7.20 | |
| Espaceur 18 Hr1841F | ||||
| 010C10 | 122810-6 | 6.00 | 7.20 | |
| Vis 4x35 | ||||
| 011 | 266351-3 | 1.00 | 1.20 | |
| Carter | ||||
| 012 | 144271-0 | 16.50 | 19.80 | |
| Roulement à billes 6805llb | ||||
| 012 | 211375-4 | 13.20 | 15.84 | |
| Joint d'huile 25 | ||||
| 012 | 213636-8 | 4.80 | 5.76 | |
| Joint d'huile 25 | ||||
| 012C10 | 213636-8 | 4.80 | 5.76 | |
| Roulement à billes 6805llb | ||||
| 012C20 | 211375-4 | 13.20 | 15.84 | |
| Joint torique 17 | ||||
| 013 | 213278-8 | 1.00 | 1.20 | |
| Bouton de verrouillage | ||||
| 014 | 161568-2 | 1.20 | 1.44 | |
| Ressort de compression 3 | ||||
| 015 | 232344-2 | 1.00 | 1.20 | |
| Bouton d'ajustement | ||||
| 016 | 161569-0 | 2.40 | 2.88 | |
| Poignee | ||||
| 017 | 158057-6 | 9.60 | 11.52 | |
| ECROU M8 | ||||
| 017 | 931402-8 | 1.00 | 1.20 | |
| ECROU M8 | ||||
| 017C10 | 931402-8 | 1.00 | 1.20 | |
| Plaque | ||||
| 018 | 457356-6 | 1.00 | 1.20 | |
| Étiquette, numéro de série Hr1841F | ||||
| 019 | 853K20-7 | 2.40 | 2.88 | |
| Rondelle de blocage WR-25 Hr1830F A | ||||
| 020 | 347555-7 | 1.00 | 1.20 | |
| Rondelle 25 | ||||
| 021 | 267304-5 | 1.00 | 1.20 | |
| Ressort de compression 25 | ||||
| 022 | 232360-4 | 1.20 | 1.44 | |
| Engrenage 44 | ||||
| 023 | 221494-8 | 7.20 | 8.64 | |
| ??? | ||||
| 024 | 327039-1 | 2.40 | 2.88 | |
| Boule d'acier 3 | ||||
| 025 | 216019-1 | 1.00 | 1.20 | |
| Porte-foret / burin | ||||
| 026 | 326886-7 | 13.20 | 15.84 | |
| Percuteur | ||||
| 027 | 326887-5 | 1.20 | 1.44 | |
| Joint torique 11 (3,5mm) | ||||
| 028 | 213117-2 | 2.40 | 2.88 | |
| Rivet 13 | ||||
| 029 | 253380-5 | 1.00 | 1.20 | |
| Anneau 10 | ||||
| 030 | 326888-3 | 1.20 | 1.44 | |
| Ressort de compression 10a | ||||
| 031 | 232357-3 | 1.00 | 1.20 | |
| Douille | ||||
| 032 | 327038-3 | 2.40 | 2.88 | |
| Bague de verrouillage 22 | ||||
| 033 | 233942-5 | 1.00 | 1.20 | |
| Rondelle plate 24 | ||||
| 034 | 267175-0 | 1.20 | 1.44 | |
| Plaque D’adaptation Pour GCR 180 et GCR 350 | ||||
| 035 | 345681-6 | 1.00 | 1.20 | |
| Plaque d'échange | ||||
| 036 | 347128-6 | 1.20 | 1.44 | |
| Ressort de compression 32 | ||||
| 037 | 233458-0 | 1.00 | 1.20 | |
| Marteau-piqueur | ||||
| 038 | 326889-1 | 2.40 | 2.88 | |
| Joint torique 10 | ||||
| 039 | 213832-8 | 1.00 | 1.20 | |
| Piston-cylindre | ||||
| 040 | 326890-6 | 6.00 | 7.20 | |
| Plaque de Guidage | ||||
| 041 | 347127-8 | 1.00 | 1.20 | |
| Connexion de piston | ||||
| 042 | 324612-8 | 1.20 | 1.44 | |
| Ressort de compression conique 6-13 | ||||
| 043 | 232361-2 | 1.00 | 1.20 | |
| Guide De Ressort | ||||
| 044 | 347130-9 | 1.00 | 1.20 | |
| Roulement à billes 626llb | ||||
| 045 | 211016-2 | 6.00 | 7.20 | |
| Engrenage 19 | ||||
| 046 | 221495-6 | 2.40 | 2.88 | |
| Arbre De Transmission | ||||
| 047 | 326892-2 | 3.60 | 4.32 | |
| Plaque D'embrayage | ||||
| 048 | 326891-4 | 3.60 | 4.32 | |
| Roulement pivotant 9 | ||||
| 049 | 219029-7 | 14.30 | 17.16 | |
| Rondelle 9 | ||||
| 050 | 253733-8 | 1.00 | 1.20 | |
| Vis à six pans creux M3x12mm | ||||
| 051 | 251510-2 | 1.00 | 1.20 | |
| Rivet 3 | ||||
| 052 | 253381-3 | 1.00 | 1.20 | |
| Plaque pour ressort | ||||
| 053 | 347129-4 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 054 | 221496-4 | |||
| Roulement à billes 626llb | ||||
| 055 | 211016-2 | 6.00 | 7.20 | |
| Ressort de compression 7 | ||||
| 056 | 232359-9 | 1.00 | 1.20 | |
| O-ring 60 | ||||
| 057 | 213833-6 | 1.00 | 1.20 | |
| Boîtier intérieur complet | ||||
| 058 | 144270-2 | 16.50 | 19.80 | |
| O-ring 12 | ||||
| 059 | 213118-0 | 1.00 | 1.20 | |
| Rondelle 9 | ||||
| 060 | 326893-0 | 1.20 | 1.44 | |
| Roulement à billes 609llu | ||||
| 061 | 210060-6 | 4.80 | 5.76 | |
| Rondelle 9 | ||||
| 062 | 267231-6 | 1.00 | 1.20 | |
| Induit 240V Hr1840 | ||||
| 063 | 513989-8 | 28.60 | 34.32 | |
| Bague d'isolation Hr1841F | ||||
| 064 | 681670-0 | 1.00 | 1.20 | |
| Roulement à billes 627ddw | ||||
| 065 | 210045-2 | 3.60 | 4.32 | |
| BORGRING 15 DLS211Z A | ||||
| 066 | 267804-5 | 1.00 | 1.20 | |
| Bague de retenue 15 Hr2230 A | ||||
| 066 | I55213 | 0.83 | 1.00 | |
| Plaque intermédiaire Hr1841F | ||||
| 067 | 457350-8 | 1.20 | 1.44 | |
| Vis à tarauder 4x45 | ||||
| 068 | 266069-6 | 1.20 | 1.44 | |
| Inducteur | ||||
| 069 | 633994-0 | 10.80 | 12.96 | |
| Tige 4 | ||||
| 070 | 256347-2 | 1.00 | 1.20 | |
| Carter De Moteur | ||||
| 071 | 457352-4 | 6.00 | 7.20 | |
| Ressort de compression 10b | ||||
| 072 | 232358-1 | 1.00 | 1.20 | |
| Bague tampon Hr1841F | ||||
| 073 | 424951-7 | 2.40 | 2.88 | |
| Poignee | ||||
| 074 | 457355-8 | 8.40 | 10.08 | |
| Bus 8 | ||||
| 075 | 257417-0 | 1.00 | 1.20 | |
| Vis autotaraudeuse 4X18 Hr1841F | ||||
| 076 | 251530-6 | 1.00 | 1.20 | |
| Set de balais de charbon Cb-459 | ||||
| 077 | 195026-6 | 2.40 | 2.88 | |
| S/e Porte Balais | ||||
| 078 | 632K41-0 | 8.40 | 10.08 | |
| Circuit de lumière | ||||
| 079 | 631937-6 | 7.20 | 8.64 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 080 | 265B67-9 | 1.00 | 1.20 | |
| Couverture de Poignée | ||||
| 081 | 457354-0 | 7.20 | 8.64 | |
| Vis autotaraudeuse 4x14 mm GA9070Y A | ||||
| 082 | 265B74-2 | 1.00 | 1.20 | |
| Vis à tôle 4X14 Ga7020 A | ||||
| 082 | 266385-6 | 0.83 | 1.00 | |
| Soulageur de contrainte | ||||
| 083 | 687682-1 | 1.00 | 1.20 | |
| Passe-câble 10 | ||||
| 084 | 682566-8 | 1.20 | 1.44 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 085 | 695123-3 | 22.00 | 26.40 | |
| Commutateur | ||||
| 086 | 651086-3 | 13.20 | 15.84 | |
| Plaque de nom Hr1841F | ||||
| 087 | 853K16-8 | 3.60 | 4.32 | |
| Étiquette de protection Hr1841F | ||||
| 088 | 813E00-9 | 2.40 | 2.88 | |
