Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HR005G'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

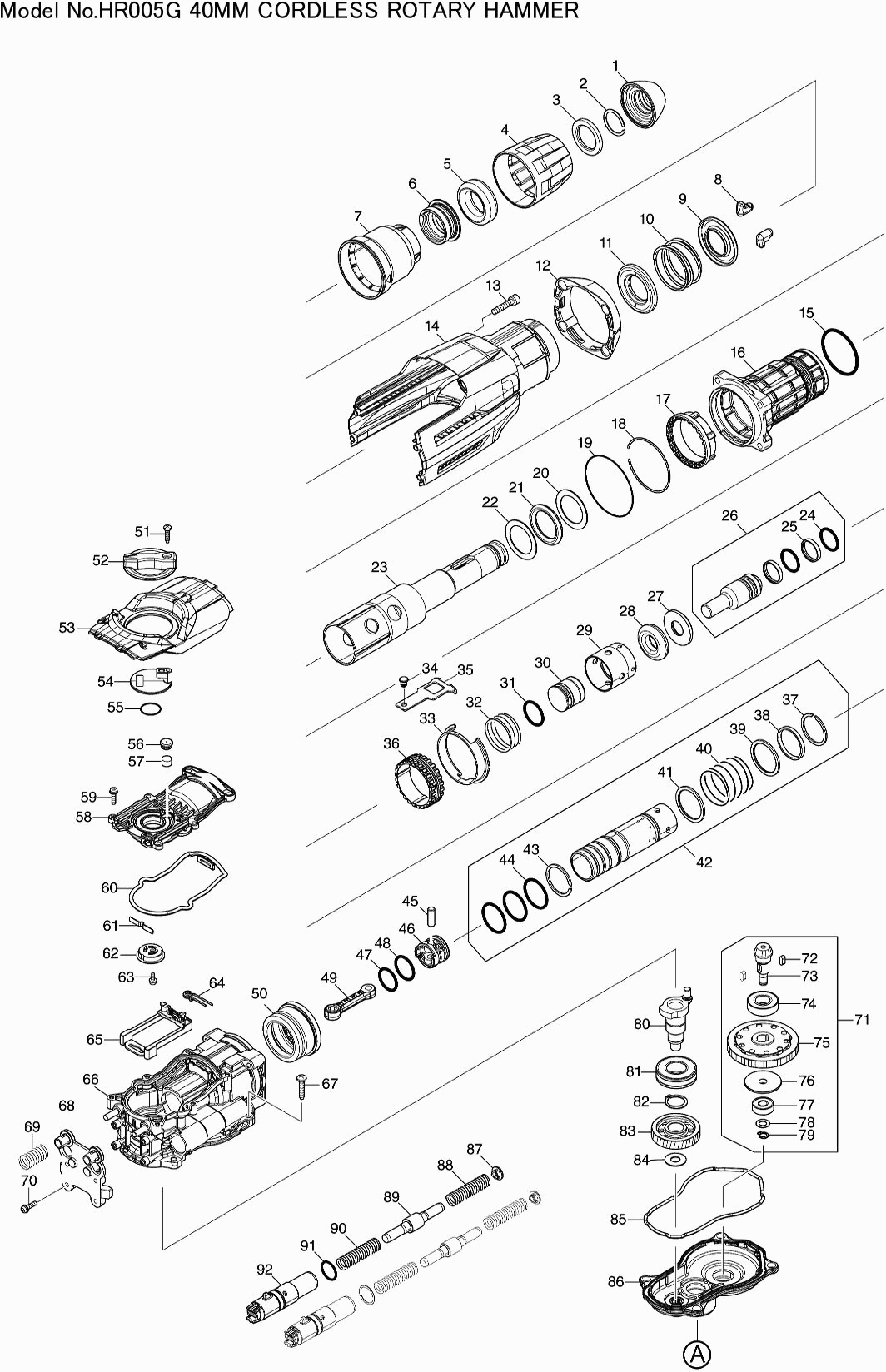

Dessins des Makita HR005G
Liste de pièces de rechange des Makita HR005G
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon De Support De Burin | ||||
| 001 | 286292-7 | 2.40 | 2.88 | |
| Bague de verrouillage 25 | ||||
| 002 | 233948-3 | 1.20 | 1.44 | |
| Rondelle 28 | ||||
| 003 | 257308-5 | 2.40 | 2.88 | |
| Capuchon de blocage de ciseau | ||||
| 004 | 454330-5 | 2.40 | 2.88 | |
| Rondelle en caoutchouc 30 | ||||
| 005 | 262167-4 | 4.80 | 5.76 | |
| Anneau de Verrouillage | ||||
| 006 | 326272-2 | 6.00 | 7.20 | |
| Chapeau de déverrouillage | ||||
| 007 | 454331-3 | 2.40 | 2.88 | |
| Serre-outil | ||||
| 008 | 310257-8 | 7.20 | 8.64 | |
| Guide De Ressort | ||||
| 009 | 346670-4 | 1.20 | 1.44 | |
| Ressort de compression 46mm | ||||
| 010 | 234288-2 | 1.00 | 1.20 | |
| Guide De Ressort | ||||
| 011 | 346670-4 | 1.20 | 1.44 | |
| Capot de recouvrement | ||||
| 012 | 424560-2 | 2.40 | 2.88 | |
| Boulon à tête hexagonale 6x30 | ||||
| 013 | 922351-0 | 1.00 | 1.20 | |
| Couvercle du boîtier | ||||
| 014 | 141957-7 | 17.60 | 21.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 014C10 | 810100-6 | |||
| O-anneau 46 | ||||
| 015 | 213615-6 | 1.20 | 1.44 | |
| Cylindre complet | ||||
| 016 | 141956-9 | 44.00 | 52.80 | |
| Joint d'étanchéité Hr4013 | ||||
| 016C10 | 213490-0 | 3.60 | 4.32 | |
| Anneau O 32 | ||||
| 016C20 | 213492-6 | 2.40 | 2.88 | |
| Rondelle 45 | ||||
| 016C30 | 233963-7 | 1.00 | 1.20 | |
| Douille De Retenue | ||||
| 017 | 454337-1 | 2.40 | 2.88 | |
| Rondelle 59 | ||||
| 018 | 234290-5 | 1.00 | 1.20 | |
| Joint torique 65 | ||||
| 019 | 213707-1 | 2.40 | 2.88 | |
| Rondelle 32 | ||||
| 020 | 267469-3 | 1.00 | 1.20 | |
| Rondelle en caoutchouc 32 | ||||
| 021 | 262168-2 | 2.40 | 2.88 | |
| Rondelle 32 | ||||
| 022 | 267469-3 | 1.00 | 1.20 | |
| Porte-burin | ||||
| 023 | 326268-3 | 139.70 | 167.64 | |
| Joint torique 20 | ||||
| 024 | 213317-4 | 1.00 | 1.20 | |
| Anneau de fluoride 25 | ||||
| 025 | 213392-0 | 9.60 | 11.52 | |
| Boulon de frappe HR005G | ||||
| 026 | 136377-8 | 30.80 | 36.96 | |
| Rondelle 17 | ||||
| 027 | 326274-8 | 2.40 | 2.88 | |
| Rondelle en caoutchouc 18 | ||||
| 028 | 262166-6 | 4.80 | 5.76 | |
| Bague Guide | ||||
| 029 | 454347-8 | 2.40 | 2.88 | |
| Marteau-piqueur | ||||
| 030 | 326270-6 | 3.60 | 4.32 | |
| Joint torique 22 | ||||
| 031 | 213695-2 | 3.60 | 4.32 | |
| Ressort de compression 33mm | ||||
| 032 | 234289-0 | 1.00 | 1.20 | |
| Bague De Guidage | ||||
| 033 | 346673-8 | 4.80 | 5.76 | |
| Broche à tête plate 6mm . | ||||
| 034 | 256548-2 | 1.00 | 1.20 | |
| Plaque de Connexion | ||||
| 035 | 346671-2 | 1.20 | 1.44 | |
| Bague Guide | ||||
| 036 | 313255-1 | 10.80 | 12.96 | |
| Anneau de retenue | ||||
| 037 | 257991-8 | 1.20 | 1.44 | |
| Rondelle 33 | ||||
| 038 | 257340-9 | 1.20 | 1.44 | |
| Rondelle 33 | ||||
| 039 | 267470-8 | 1.20 | 1.44 | |
| Ressort de compression 34mm | ||||
| 040 | 234287-4 | 1.00 | 1.20 | |
| Rondelle 33 | ||||
| 041 | 267470-8 | 1.20 | 1.44 | |
| Cylindre de 28,5 HR005G | ||||
| 042 | 136378-6 | 66.00 | 79.20 | |
| Anneau de retenue | ||||
| 043 | 257991-8 | 1.20 | 1.44 | |
| Joint torique 30 | ||||
| 044 | 213406-5 | 1.20 | 1.44 | |
| Broche 7 | ||||
| 045 | 256197-5 | 1.20 | 1.44 | |
| Piston | ||||
| 046 | 419004-5 | 2.40 | 2.88 | |
| O-ring 21 | ||||
| 047 | 213379-2 | 1.00 | 1.20 | |
| Joint torique 22 | ||||
| 048 | 213695-2 | 3.60 | 4.32 | |
| Bielle | ||||
| 049 | 454317-7 | 6.00 | 7.20 | |
| Engrenage 26 | ||||
| 050 | 227613-4 | 16.50 | 19.80 | |
| Vis autotaraudeuse Pt4x20 | ||||
| 051 | 266045-0 | 1.00 | 1.20 | |
| Bouton d'ajustement | ||||
| 052 | 454326-6 | 2.40 | 2.88 | |
| Couvercle de vilebrequin HR005G | ||||
| 053 | 313325-6 | 10.80 | 12.96 | |
| Guide de vilebrequin | ||||
| 054 | 454345-2 | 2.40 | 2.88 | |
| Joint torique 18 | ||||
| 055 | 213262-3 | 1.20 | 1.44 | |
| Capuchon de filtre | ||||
| 056 | 424556-3 | 1.00 | 1.20 | |
| Filtre | ||||
| 057 | 443182-9 | 1.00 | 1.20 | |
| Couvercle de Boîtier d'Engrenage | ||||
| 058 | 454319-3 | 3.60 | 4.32 | |
| Vis 4x16 A | ||||
| 059 | 911526-6 | 1.00 | 1.20 | |
| Joint torique B | ||||
| 060 | 424559-7 | 1.20 | 1.44 | |
| Ressort A Lame | ||||
| 061 | 232280-2 | 1.00 | 1.20 | |
| Anneau de liaison DHR400 | ||||
| 062 | 458100-4 | 2.40 | 2.88 | |
| Vis 4X10 | ||||
| 063 | 911511-9 | 1.00 | 1.20 | |
| Ressort de torsion 7 | ||||
| 064 | 233603-7 | 1.00 | 1.20 | |
| Rondelle de connexion | ||||
| 065 | 454338-9 | 2.40 | 2.88 | |
| Carter de vilebrequin | ||||
| 066 | 141953-5 | 78.10 | 93.72 | |
| Vis autotaraudeuse 5X25 | ||||
| 067 | 266041-8 | 1.00 | 1.20 | |
| Porte-ressort HR005G | ||||
| 068 | 140Y51-2 | 4.80 | 5.76 | |
| KAP 10 HR005G | ||||
| 068C10 | 422646-6 | 1.00 | 1.20 | |
| Ressort de compression 12mm | ||||
| 069 | 234282-4 | 1.00 | 1.20 | |
| Vis 4x16 A | ||||
| 070 | 911526-6 | 1.00 | 1.20 | |
| Limiteur de couple | ||||
| 071 | 126290-8 | 88.00 | 105.60 | |
| Clavette 4 | ||||
| 072 | 254239-9 | 1.20 | 1.44 | |
| Engrenage 7 Hr4013C | ||||
| 073 | 227612-6 | 8.40 | 10.08 | |
| Roulement à billes 6002llu | ||||
| 074 | 211232-6 | 8.40 | 10.08 | |
| Limiteur de couple Hr4013C | ||||
| 075 | 141959-3 | 59.40 | 71.28 | |
| Rivet de collier 8mm | ||||
| 076 | 324727-1 | 4.80 | 5.76 | |
| Roulement à billes 608ddw | ||||
| 077 | 210005-4 | 4.80 | 5.76 | |
| Rondelle d'arrêt 8 x 14 x 0,5 mm | ||||
| 078 | 253215-0 | 1.00 | 1.20 | |
| Bague de sécurité S-8 | ||||
| 079 | 961004-6 | 1.00 | 1.20 | |
| Vilebrequin | ||||
| 080 | 326271-4 | 10.80 | 12.96 | |
| Roulement à billes 6004llu | ||||
| 081 | 211332-2 | 7.20 | 8.64 | |
| Anneau de blocage S-20 | ||||
| 082 | 961060-6 | 1.00 | 1.20 | |
| Engrenage 37 | ||||
| 083 | 227772-4 | 8.40 | 10.08 | |
| Rondelle 10 | ||||
| 084 | 253180-3 | 1.20 | 1.44 | |
| Joint torique A | ||||
| 085 | 424558-9 | 1.20 | 1.44 | |
| Carter | ||||
| 086 | 141955-1 | 46.20 | 55.44 | |
| Plaque pour ressort | ||||
| 087 | 454342-8 | 1.20 | 1.44 | |
| Ressort de compression 11mm | ||||
| 088 | 234286-6 | 1.00 | 1.20 | |
| Contrepoids | ||||
| 089 | 326273-0 | 3.60 | 4.32 | |
| Ressort de compression 11mm | ||||
| 090 | 234286-6 | 1.00 | 1.20 | |
| Joint torique 19 | ||||
| 091 | 213325-5 | 1.00 | 1.20 | |
| Support | ||||
| 092 | 142289-5 | 7.20 | 8.64 | |
| Joint d'étanchéité 10 | ||||
| 093 | 213231-4 | 6.00 | 7.20 | |
| Douille 12 | ||||
| 094 | 331596-3 | 6.00 | 7.20 | |
| Roulement à billes 6201llu | ||||
| 095 | 211137-0 | 6.00 | 7.20 | |
| Rondelle 12 | ||||
| 096 | 253744-3 | 1.00 | 1.20 | |
| Induit complète DHR400 | ||||
| 097 | 519492-7 | 112.20 | 134.64 | |
| Roulement à billes 608ddw | ||||
| 098 | 210005-4 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 099 | 265999-8 | |||
| Plaque intermédiaire DHR400 | ||||
| 100 | 458099-3 | 3.60 | 4.32 | |
| Induit DHR400 | ||||
| 101 | 629335-6 | 56.10 | 67.32 | |
| Ensemble de câbles HR005G | ||||
| 102 | 632R64-0 | 7.20 | 8.64 | |
| Vis M3X6 | ||||
| 103 | 652031-1 | 1.00 | 1.20 | |
| Contrôleur B HR005G | ||||
| 104 | 620D76-1 | 14.30 | 17.16 | |
| Stoppeur DHR400 | ||||
| 105 | 687B69-9 | 2.40 | 2.88 | |
| Parker Ck 2x6mm | ||||
| 106 | 266490-9 | 1.00 | 1.20 | |
| Rondelle de protection | ||||
| 107 | 454348-6 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 108 | 265999-8 | |||
| Rondelle de Ressort 15 | ||||
| 109 | 267721-9 | 1.00 | 1.20 | |
| Maison du moteur DHR400 | ||||
| 110 | 458051-1 | 16.50 | 19.80 | |
| Broche à collet 4-6 DHR400 | ||||
| 111 | 256380-4 | 1.00 | 1.20 | |
| Plaque de guidage DHR400 | ||||
| 112 | 347299-9 | 8.40 | 10.08 | |
| Boulon Allen M4x10 | ||||
| 113 | 922112-8 | 1.00 | 1.20 | |
| Support HR005G | ||||
| 114 | 412951-9 | 3.60 | 4.32 | |
| Ressort de torsion 13 HR005G | ||||
| 115 | 232643-2 | 1.00 | 1.20 | |
| Levier HR005G | ||||
| 116 | 140W56-0 | 8.40 | 10.08 | |
| Vis autotaraudeuse 3x14mm HR005G | ||||
| 117 | 263046-9 | 1.00 | 1.20 | |
| Circuit capteur HR005G | ||||
| 118 | 620D75-3 | 8.40 | 10.08 | |
| Vis autotaraudeuse Pt4x20 | ||||
| 119 | 266045-0 | 1.00 | 1.20 | |
| Circuit DHR400 | ||||
| 120 | 620796-3 | 16.50 | 19.80 | |
| Carter de moteur HR005G | ||||
| 121 | 140W55-2 | 6.00 | 7.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 121C10 | 422564-8 | |||
| Pas d'informations disponibles, non commandable | ||||
| 122 | 265999-8 | |||
| Pas d'informations disponibles, non commandable | ||||
| 123 | 265999-8 | |||
| Carter de moteur HR005G | ||||
| 124 | 183R84-2 | 48.40 | 58.08 | |
| Ressort de compression 8 | ||||
| 125 | 232411-3 | 1.00 | 1.20 | |
| Circuit lumineux Dhp483 | ||||
| 126 | 620549-0 | 3.60 | 4.32 | |
| Contrôleur HR005G | ||||
| 127 | 620D73-7 | 162.80 | 195.36 | |
| Circuit de régulation de vitesse HR005G | ||||
| 128 | 620D74-5 | 41.80 | 50.16 | |
| Amortisseur HR001G | ||||
| 129 | 422472-3 | 2.40 | 2.88 | |
| Arbre 3mm HR001G | ||||
| 130 | 256886-2 | 1.00 | 1.20 | |
| Coussin d'impact HR005G | ||||
| 131 | 422642-4 | 3.60 | 4.32 | |
| Ressort de compression 13 HR005G | ||||
| 132 | 232650-5 | 1.00 | 1.20 | |
| Ensemble de porte-batterie HR005G | ||||
| 133 | 183R85-0 | 6.00 | 7.20 | |
| Stylo en caoutchouc 6 | ||||
| 133C10 | 263005-3 | 1.00 | 1.20 | |
| Plaque d'appui | ||||
| 134 | 346039-2 | 1.20 | 1.44 | |
| Unité de connexion TD001G | ||||
| 135 | 632P75-3 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 135-1 | 632W77-1 | |||
| Ensemble de porte-batterie HR005G | ||||
| 136 | 183R85-0 | 6.00 | 7.20 | |
| Stylo en caoutchouc 6 | ||||
| 136C10 | 263005-3 | 1.00 | 1.20 | |
| Vis autotaraudeuse Pt4x20 | ||||
| 137 | 266045-0 | 1.00 | 1.20 | |
| Ressort A Lame | ||||
| 138 | 232152-1 | 2.40 | 2.88 | |
| Bague de bloc de traction HR005G | ||||
| 139 | 412953-5 | 2.40 | 2.88 | |
| Poignée d'interrupteur DHR400 | ||||
| 140 | 458097-7 | 2.40 | 2.88 | |
| Ressort de compression 5 | ||||
| 141 | 232418-9 | 1.00 | 1.20 | |
| Interrupteur C3Xa-1Pspm Dsp600 | ||||
| 142 | 651083-9 | 19.80 | 23.76 | |
| Carter de moteur HR005G | ||||
| 143 | 183R84-2 | 48.40 | 58.08 | |
| Capuchon de couverture DGA701 | ||||
| 144 | 140F99-0 | 2.40 | 2.88 | |
| Anneau O 16 | ||||
| 144C10 | 213218-6 | 1.20 | 1.44 | |
| Étiquette DGA701 | ||||
| 144C20 | 818H07-8 | 2.40 | 2.88 | |
| Vis autotaraudeuse Pt4x20 | ||||
| 145 | 266045-0 | 1.00 | 1.20 | |
| Étiquette XGT HS004G | ||||
| 146 | 8012U4-2 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 147 | 857X76-0 | |||
| NAAMPLAAT HR005G | ||||
| 148 | 857X71-0 | 1.20 | 1.44 | |
