Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HM1400'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

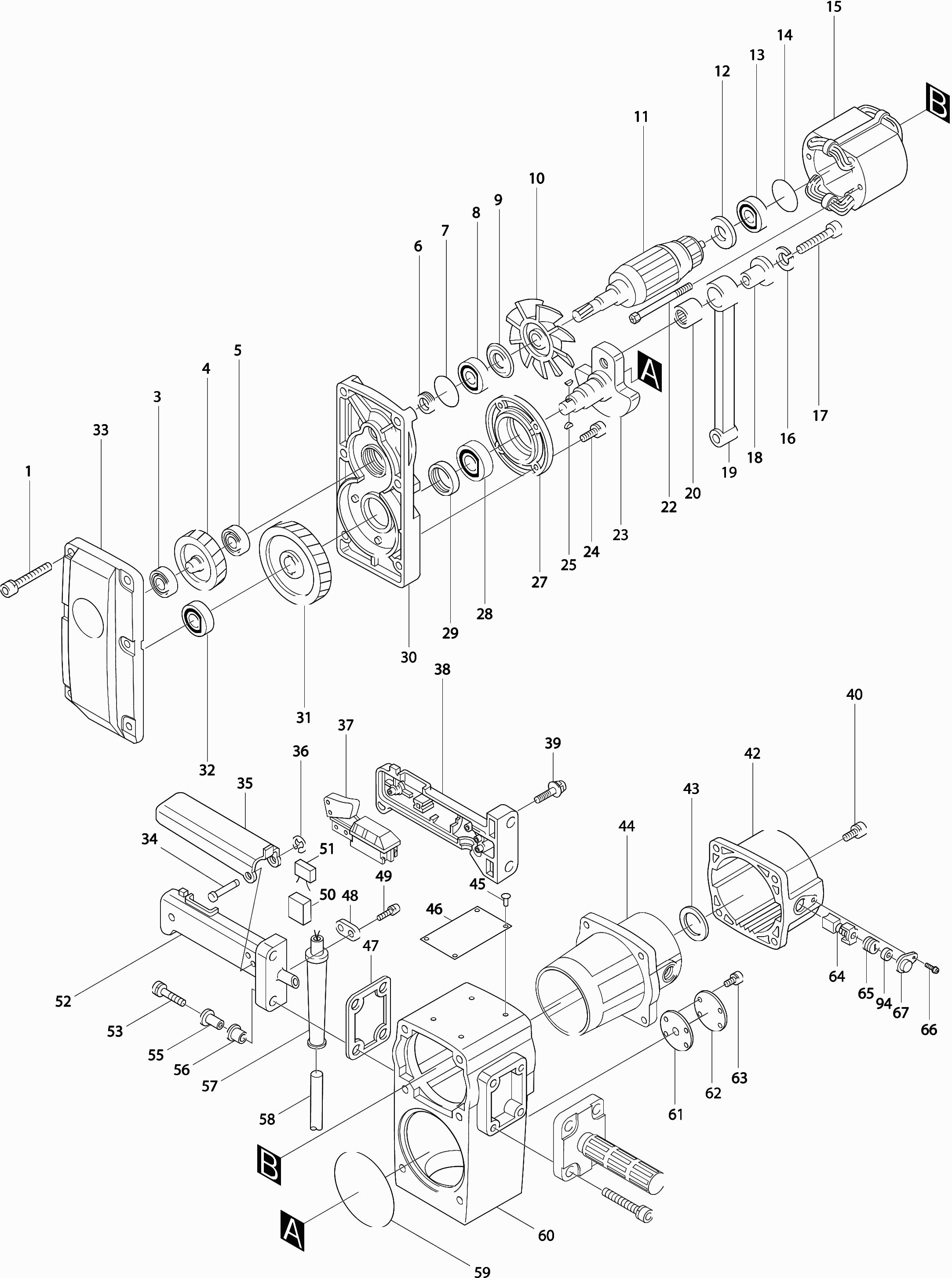

Dessins des Makita HM1400
Liste de pièces de rechange des Makita HM1400
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 001 | 922471-0 | |||
| Roulement à billes 6201dw1 | ||||
| 003 | 211129-9 | 7.22 | 8.66 | |
| Engrenage 36 | ||||
| 004 | 221713-2 | 77.67 | 93.20 | |
| Roulement à billes 6201dw1 | ||||
| 005 | 211129-9 | 7.22 | 8.66 | |
| Joint d'étanchéité | ||||
| 006 | 331212-7 | 3.54 | 4.25 | |
| Joint torique 35 | ||||
| 007 | 213460-9 | 1.18 | 1.42 | |
| Roulement à billes 6202llb | ||||
| 008 | 211228-7 | 7.22 | 8.66 | |
| Joint d'étanchéité à la poussière 15 | ||||
| 009 | 213202-1 | 1.18 | 1.42 | |
| Ventilateur 104 | ||||
| 010 | 241648-1 | 13.82 | 16.58 | |
| Induit | ||||
| 011 | 514843-9 | 138.80 | 166.56 | |
| Anneau d'isolation | ||||
| 012 | 681635-2 | 0.83 | 1.00 | |
| Roulement à billes 6200llb | ||||
| 013 | 211066-7 | 4.45 | 5.34 | |
| Joint torique 30 | ||||
| 014 | 213406-5 | 1.18 | 1.42 | |
| Inducteur | ||||
| 015 | 524793-0 | 77.67 | 93.20 | |
| Ressort de stator | ||||
| 015A | 654084-6 | 1.67 | 2.00 | |
| Douille de serrage pour statorv. 2mm | ||||
| 015B | 654502-4 | 0.83 | 1.00 | |
| Rondelle M12 | ||||
| 016 | 942301-9 | 0.83 | 1.00 | |
| Boulon à six pans creux 12x45 | ||||
| 017 | 922667-3 | 2.02 | 2.42 | |
| Coquille de carter | ||||
| 018 | 321560-2 | 12.80 | 15.36 | |
| Tige De Raccordement | ||||
| 019 | 321557-1 | 43.75 | 52.50 | |
| Roulement à aiguilles 1820 | ||||
| 020 | 212307-4 | 12.22 | 14.66 | |
| Pas d'informations disponibles, non commandable | ||||
| 021 | 253928-3 | |||
| Boulon hexagonal 5x80 | ||||
| 022 | 265343-9 | 1.99 | 2.39 | |
| Vilebrequin | ||||
| 023 | 321556-3 | 62.04 | 74.45 | |
| Boulon hexagonal M6x18 | ||||
| 024 | 922326-9 | 0.83 | 1.00 | |
| Vis à tête hexagonale M6x22 | ||||
| 024 | 922336-6 | 0.83 | 1.00 | |
| Clavette 4 | ||||
| 025 | 254001-2 | 0.83 | 1.00 | |
| Logement De Palier | ||||
| 027 | 315525-4 | 34.95 | 41.94 | |
| Roulement à billes 6205 | ||||
| 028 | 211359-2 | 8.21 | 9.85 | |
| Joint d'étanchéité 25 | ||||
| 029 | 213354-8 | 5.06 | 6.07 | |
| Carter | ||||
| 030 | 157648-0 | 154.08 | 184.90 | |
| Engrenage 53 | ||||
| 031 | 221714-0 | 77.67 | 93.20 | |
| Roulement à billes 6302 | ||||
| 032 | 211214-8 | 9.24 | 11.09 | |
| Palier | ||||
| 033 | 315908-8 | 86.71 | 104.05 | |
| Stylo interrupteur | ||||
| 034 | 323147-6 | 3.12 | 3.74 | |
| Poignée de changement | ||||
| 035 | 342531-6 | 7.22 | 8.66 | |
| Circlip E-4 | ||||
| 036 | 961011-9 | 0.83 | 1.00 | |
| Interrupteur Sw-51 | ||||
| 037 | 651131-4 | 21.08 | 25.30 | |
| Vis 4x8 | ||||
| 037A | 652014-1 | 0.83 | 1.00 | |
| Ensemble de poignées d'interrupteurs | ||||
| 038 | 181906-2 | 23.06 | 27.67 | |
| Vis 5x30 | ||||
| 039 | 911253-5 | 0.83 | 1.00 | |
| Boulon hexagonal M6x35 | ||||
| 040 | 922356-0 | 0.83 | 1.00 | |
| Couvercle | ||||
| 042 | 316385-7 | 44.96 | 53.95 | |
| Rondelle 24 | ||||
| 043 | 253751-6 | 0.83 | 1.00 | |
| Carter De Moteur | ||||
| 044 | 159420-6 | 92.17 | 110.60 | |
| S/e Porte Balais | ||||
| 044A | 643659-6 | 13.83 | 16.60 | |
| Bague | ||||
| 044B | 414964-6 | 1.39 | 1.67 | |
| Anneau de pare-choc | ||||
| 044C | 421406-3 | 3.54 | 4.25 | |
| Rivet 0,5 | ||||
| 045 | 953106-2 | 0.83 | 1.00 | |
| Étiquette | ||||
| 046 | 855573-6 | 12.80 | 15.36 | |
| Joint | ||||
| 047 | 423137-0 | 2.48 | 2.98 | |
| Support de serrage | ||||
| 048 | 687031-2 | 0.83 | 1.00 | |
| Vis 4X18 | ||||
| 049 | 911133-5 | 0.83 | 1.00 | |
| Eponge | ||||
| 050 | 685725-3 | 0.83 | 1.00 | |
| Ensemble de poignées d'interrupteurs | ||||
| 052 | 181906-2 | 23.06 | 27.67 | |
| Vis à tête hexagonale M8x40 | ||||
| 053 | 922462-1 | 0.83 | 1.00 | |
| Manche | ||||
| 055 | 321956-7 | 5.71 | 6.85 | |
| Douille | ||||
| 056 | 421308-3 | 0.98 | 1.18 | |
| Passe-câble 10-85 | ||||
| 057 | 682504-0 | 1.67 | 2.00 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 058 | 695123-3 | 21.08 | 25.30 | |
| Joint torique 95 | ||||
| 059 | 213855-6 | 2.71 | 3.25 | |
| Carter de vilebrequin | ||||
| 060 | 157649-8 | 311.67 | 374.00 | |
| Joint de boitier de moteur | ||||
| 061 | 442009-0 | 0.83 | 1.00 | |
| Couvercle du boîtier du moteur | ||||
| 062 | 341397-1 | 1.02 | 1.22 | |
| Vis 5x12 | ||||
| 063 | 911213-7 | 0.83 | 1.00 | |
| Ensemble de charbon Cb-155 | ||||
| 064* | 181048-2 | 9.24 | 11.09 | |
| Capuchon de porte-balais | ||||
| 065 | 643650-4 | 0.83 | 1.00 | |
| Vis métalliques Ph M5x14mm Ck | ||||
| 066 | 266809-2 | 0.83 | 1.00 | |
| Capot de brosse de charbon | ||||
| 067 | 343891-9 | 2.36 | 2.83 | |
| Joint torique 75 | ||||
| 068 | 213755-0 | 2.71 | 3.25 | |
| Pièce de nez | ||||
| 069 | 315524-6 | 193.44 | 232.13 | |
| Vis à tête hexagonale M8x40 | ||||
| 071 | 922462-1 | 0.83 | 1.00 | |
| Rondelle en plastique 63 | ||||
| 072 | 262034-3 | 3.54 | 4.25 | |
| Rondelle 63 | ||||
| 073 | 253861-9 | 3.54 | 4.25 | |
| Anneau de rétention | ||||
| 074 | 331299-9 | 33.36 | 40.03 | |
| Porte-anneau | ||||
| 075 | 322208-9 | 20.15 | 24.18 | |
| Pièce d'impact Hm1400 | ||||
| 076 | 321563-6 | 38.72 | 46.46 | |
| Rondelle en plastique 42 | ||||
| 077 | 262039-3 | 3.96 | 4.75 | |
| Anneau X 40 | ||||
| 078* | 213517-6 | 23.06 | 27.67 | |
| Joint torique 40 | ||||
| 079* | 213504-5 | 1.39 | 1.67 | |
| Joint torique 71 | ||||
| 080 | 213754-2 | 2.02 | 2.42 | |
| Boulon à douille hexagonale M8x30 | ||||
| 082 | 266010-9 | 1.67 | 2.00 | |
| Porte-burin | ||||
| 083 | 321961-4 | 197.37 | 236.84 | |
| Goupille de Verrouillage | ||||
| 084 | 321788-2 | 38.75 | 46.50 | |
| Ressort de compression 5 | ||||
| 085 | 231032-8 | 0.83 | 1.00 | |
| Bille d'acier 7.9 | ||||
| 086 | 216004-4 | 0.83 | 1.00 | |
| Pièce de marteau | ||||
| 087 | 322059-0 | 146.44 | 175.73 | |
| Anneau d'aspiration 50 | ||||
| 088* | 412055-7 | 17.38 | 20.86 | |
| Anneau intérieur TID 18 | ||||
| 089* | 341993-5 | 3.96 | 4.75 | |
| Anneau d'aspiration 50 | ||||
| 090* | 412055-7 | 17.38 | 20.86 | |
| Anneau intérieur TID 18 | ||||
| 091* | 341993-5 | 3.96 | 4.75 | |
| Piston | ||||
| 092 | 321562-8 | 66.91 | 80.29 | |
| Stylo 10 | ||||
| 093 | 256128-4 | 2.84 | 3.41 | |
| Bague de brosse à charbon en caoutchouc | ||||
| 094 | 262003-4 | 0.83 | 1.00 | |
| Poignée 40 | ||||
| 400 | 273423-7 | 59.21 | 71.05 | |
| Caoutchouc pour poignée | ||||
| 400A | 273009-7 | 5.71 | 6.85 | |
| Boulon à douille hexagonale M8x30 | ||||
| 402 | 922451-6 | 1.00 | 1.20 | |
