Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HM1303'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

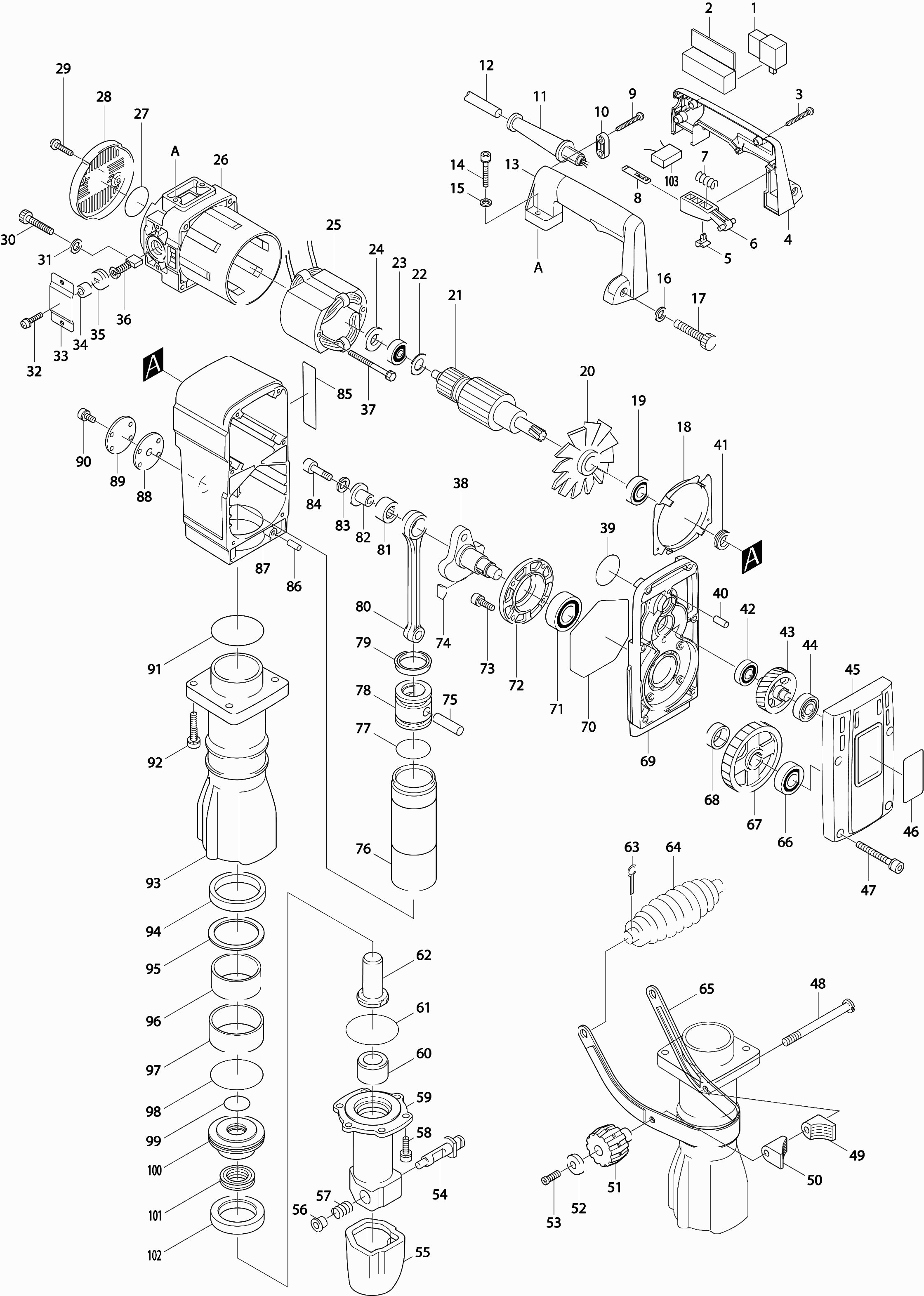

Dessins des Makita HM1303
Liste de pièces de rechange des Makita HM1303
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Interrupteur Sw-131 | ||||
| 001 | 651922-3 | 11.00 | 13.20 | |
| Boîtier de commutateur Hm1303 * | ||||
| 002 | 421529-7 | 3.60 | 4.32 | |
| Vis à tarauder 4x18 | ||||
| 003 | 265A48-7 | 1.00 | 1.20 | |
| Ensemble de poignées | ||||
| 004 | 182844-1 | 28.60 | 34.32 | |
| Bouton de verrouillage | ||||
| 005 | 415805-9 | 1.20 | 1.44 | |
| Poignée de l'interrupteur | ||||
| 006 | 415120-1 | 2.40 | 2.88 | |
| Ressort de compression 3 | ||||
| 007 | 231457-6 | 1.00 | 1.20 | |
| Plaque de verrouillage | ||||
| 008 | 415806-7 | 1.20 | 1.44 | |
| Vis à tarauder 4x18 | ||||
| 009 | 265A48-7 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 010 | 687053-2 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 010 | 687124-5 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 011 | 682505-8 | |||
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 012 | 695123-3 | 22.00 | 26.40 | |
| Ensemble de poignées | ||||
| 013 | 182844-1 | 28.60 | 34.32 | |
| Vis à six pans creux M6x40 | ||||
| 014 | 922361-7 | 1.20 | 1.44 | |
| Rondelle 6mm A | ||||
| 015 | 267214-6 | 1.00 | 1.20 | |
| Rondelle 6mm A | ||||
| 016 | 267214-6 | 1.00 | 1.20 | |
| Vis BTR M6x55 | ||||
| 017 | 922376-4 | 1.20 | 1.44 | |
| Plaque Intermediaire | ||||
| 018 | 344273-8 | 3.60 | 4.32 | |
| Roulement à billes 6202llb | ||||
| 019 | 211228-7 | 8.40 | 10.08 | |
| Turbine 92 | ||||
| 020 | 241128-7 | 8.40 | 10.08 | |
| Induit | ||||
| 021 | 516703-1 | 137.50 | 165.00 | |
| Anneau d'isolation | ||||
| 022 | 681635-2 | 1.20 | 1.44 | |
| Roulement à billes 6200llb | ||||
| 023 | 211066-7 | 4.80 | 5.76 | |
| Rondelle 18 | ||||
| 024 | 253794-8 | 1.00 | 1.20 | |
| Inducteur | ||||
| 025 | 626043-0 | 62.70 | 75.24 | |
| Faisceau de câbles 9027+9029 Orange * | ||||
| 025A | 536011-4 | 2.40 | 2.88 | |
| Faisceau de câbles 9027+9029 Violet * | ||||
| 025B | 536012-2 | 2.40 | 2.88 | |
| Carter De Moteur | ||||
| 026 | 159904-4 | 55.00 | 66.00 | |
| S/e Porte Balais | ||||
| 026A | 643711-0 | 10.80 | 12.96 | |
| Bague de serrage pour brosse à charbon | ||||
| 026B | 414665-6 | 1.20 | 1.44 | |
| Joint torique 30 | ||||
| 027 | 213406-5 | 1.20 | 1.44 | |
| Couvercle arrière Hm1303 * | ||||
| 028 | 284069-4 | 6.00 | 7.20 | |
| Vis à tarauder 5x20 | ||||
| 029 | 266021-4 | 1.20 | 1.44 | |
| Vis BTR M6x55 | ||||
| 030 | 922376-4 | 1.20 | 1.44 | |
| Rondelle 6x12mm | ||||
| 031 | 941151-9 | 1.00 | 1.20 | |
| Vis 5x16 | ||||
| 032 | 911221-8 | 1.00 | 1.20 | |
| Plaque de couverture de brosse à charbon Hm1303 * | ||||
| 033 | 344384-9 | 2.40 | 2.88 | |
| Bague en caoutchouc 6 | ||||
| 034 | 262049-0 | 1.00 | 1.20 | |
| Capuchon de porte-balais | ||||
| 035 | 643700-5 | 1.20 | 1.44 | |
| Set de brosses à charbon Cb-204 | ||||
| 036* | 194992-4 | 11.00 | 13.20 | |
| Boulon hexagonal 5x65 | ||||
| 037 | 265428-1 | 3.60 | 4.32 | |
| Vilebrequin Hm1303 | ||||
| 038 | 322894-6 | 35.20 | 42.24 | |
| Joint torique 35 | ||||
| 039 | 213460-9 | 1.20 | 1.44 | |
| Goupille | ||||
| 040 | 256111-1 | 2.40 | 2.88 | |
| Joint d'étanchéité | ||||
| 041 | 331212-7 | 3.60 | 4.32 | |
| Roulement à billes 6001dw | ||||
| 042 | 211131-2 | 9.60 | 11.52 | |
| Engrenage 34 | ||||
| 043 | 226449-8 | 58.30 | 69.96 | |
| Roulement a billes 6201dw1 | ||||
| 044 | 211129-9 | 8.40 | 10.08 | |
| Palier | ||||
| 045 | 316732-2 | 44.00 | 52.80 | |
| Plaque signalétique Hm1303 * | ||||
| 046 | 858309-2 | 3.60 | 4.32 | |
| Vis BTR M6x50 | ||||
| 047 | 922371-4 | 1.20 | 1.44 | |
| Boulon de poignée 10x113 | ||||
| 048 | 266140-6 | 7.20 | 8.64 | |
| Base de la poignée | ||||
| 049 | 416228-4 | 2.40 | 2.88 | |
| Base de la poignée | ||||
| 050 | 416228-4 | 2.40 | 2.88 | |
| Écrou moleté M10 | ||||
| 051 | 252633-9 | 8.40 | 10.08 | |
| Rondelle de blocage 5 | ||||
| 052 | 253194-2 | 1.00 | 1.20 | |
| Boulon Allen 5x16 | ||||
| 053 | 922221-3 | 1.00 | 1.20 | |
| Goupille de blocage du ciseau | ||||
| 054 | 322986-1 | 23.10 | 27.72 | |
| Pas d'informations disponibles, non commandable | ||||
| 055 | 421567-9 | |||
| Bague de broche de verrouillage | ||||
| 056 | 322987-9 | 4.80 | 5.76 | |
| Ressort de compression 14 | ||||
| 057 | 233142-7 | 1.20 | 1.44 | |
| Boulon à douille hexagonale M8x30 | ||||
| 058 | 266010-9 | 2.40 | 2.88 | |
| Porte-ciseau Hm1303 | ||||
| 059 | 322875-0 | 112.20 | 134.64 | |
| Douille De Guidage | ||||
| 060 | 322874-2 | 19.80 | 23.76 | |
| Joint torique 65 | ||||
| 061 | 213707-1 | 2.40 | 2.88 | |
| Frappeur H60ma/ka | ||||
| 062 | 322873-4 | 18.70 | 22.44 | |
| Goupille fendue 3-20 | ||||
| 063 | 952257-8 | 1.00 | 1.20 | |
| Poignée 38 | ||||
| 064 | 273492-8 | 11.00 | 13.20 | |
| Poignee Laterale | ||||
| 065 | 345233-3 | 23.10 | 27.72 | |
| Roulement à billes 6302 | ||||
| 066 | 211214-8 | 9.60 | 11.52 | |
| Engrenage 57 | ||||
| 067 | 226450-3 | 59.40 | 71.28 | |
| Rondelle 25 * | ||||
| 068 | 257196-0 | 2.40 | 2.88 | |
| Carter | ||||
| 069 | 159806-4 | 92.40 | 110.88 | |
| joint d'étanchéité | ||||
| 070 | 421731-2 | 2.40 | 2.88 | |
| Roulement à billes 6205 | ||||
| 071 | 211359-2 | 8.40 | 10.08 | |
| Maison de roulement Hm1303 | ||||
| 072 | 316730-6 | 10.80 | 12.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 073 | 265366-7 | |||
| Clavette 4 | ||||
| 074 | 254001-2 | 1.00 | 1.20 | |
| Stylo 12 | ||||
| 075 | 256238-7 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 076 | 322919-6 | |||
| Joint torique 36 | ||||
| 077* | 213519-2 | 4.80 | 5.76 | |
| Piston Hm1303 * | ||||
| 078 | 322871-8 | 82.50 | 99.00 | |
| Anneau Y 36 | ||||
| 079* | 213520-7 | 7.20 | 8.64 | |
| Bielle Hm1303 * | ||||
| 080 | 322812-4 | 19.80 | 23.76 | |
| Roulement à aiguilles 1716 | ||||
| 081 | 212260-4 | 13.20 | 15.84 | |
| Roulement de vilebrequin Hm1300 * | ||||
| 082 | 321825-2 | 8.40 | 10.08 | |
| Rondelle M10 | ||||
| 083 | 942251-8 | 1.00 | 1.20 | |
| Vis à six pans creux 10x35 | ||||
| 084 | 922557-0 | 1.20 | 1.44 | |
| Goupille | ||||
| 086 | 256111-1 | 2.40 | 2.88 | |
| Nouveau carter de vilebrequin | ||||
| 087 | 316832-8 | 130.90 | 157.08 | |
| Joint de boitier de moteur | ||||
| 088 | 442009-0 | 1.20 | 1.44 | |
| Couvercle du boîtier du moteur | ||||
| 089 | 341397-1 | 1.20 | 1.44 | |
| Vis 5x12 | ||||
| 090 | 911211-1 | 1.00 | 1.20 | |
| Joint torique 65 | ||||
| 091 | 213707-1 | 2.40 | 2.88 | |
| Vis à tête hexagonale M8x40 | ||||
| 092 | 265367-5 | 2.40 | 2.88 | |
| Boîtier de marteau | ||||
| 093 | 316831-0 | 177.10 | 212.52 | |
| Rondelle en plastique 59 | ||||
| 094 | 262068-6 | 8.40 | 10.08 | |
| Rondelle plate 58 | ||||
| 095 | 267146-7 | 4.80 | 5.76 | |
| Anneau de rétention | ||||
| 096 | 322815-8 | 38.50 | 46.20 | |
| Espaceur en caoutchouc 64 | ||||
| 097 | 262536-9 | 3.60 | 4.32 | |
| Joint torique 65 | ||||
| 098 | 213707-1 | 2.40 | 2.88 | |
| Joint torique 25 | ||||
| 099* | 213390-4 | 3.60 | 4.32 | |
| Porte-anneau | ||||
| 100 | 322872-6 | 26.40 | 31.68 | |
| X-ring 25 | ||||
| 101* | 213383-1 | 4.80 | 5.76 | |
| Rondelle en plastique 49 | ||||
| 102 | 262072-5 | 10.80 | 12.96 | |
| Condensateur 0,1uf | ||||
| 103 | 645105-5 | 3.60 | 4.32 | |
