Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HM1213C'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

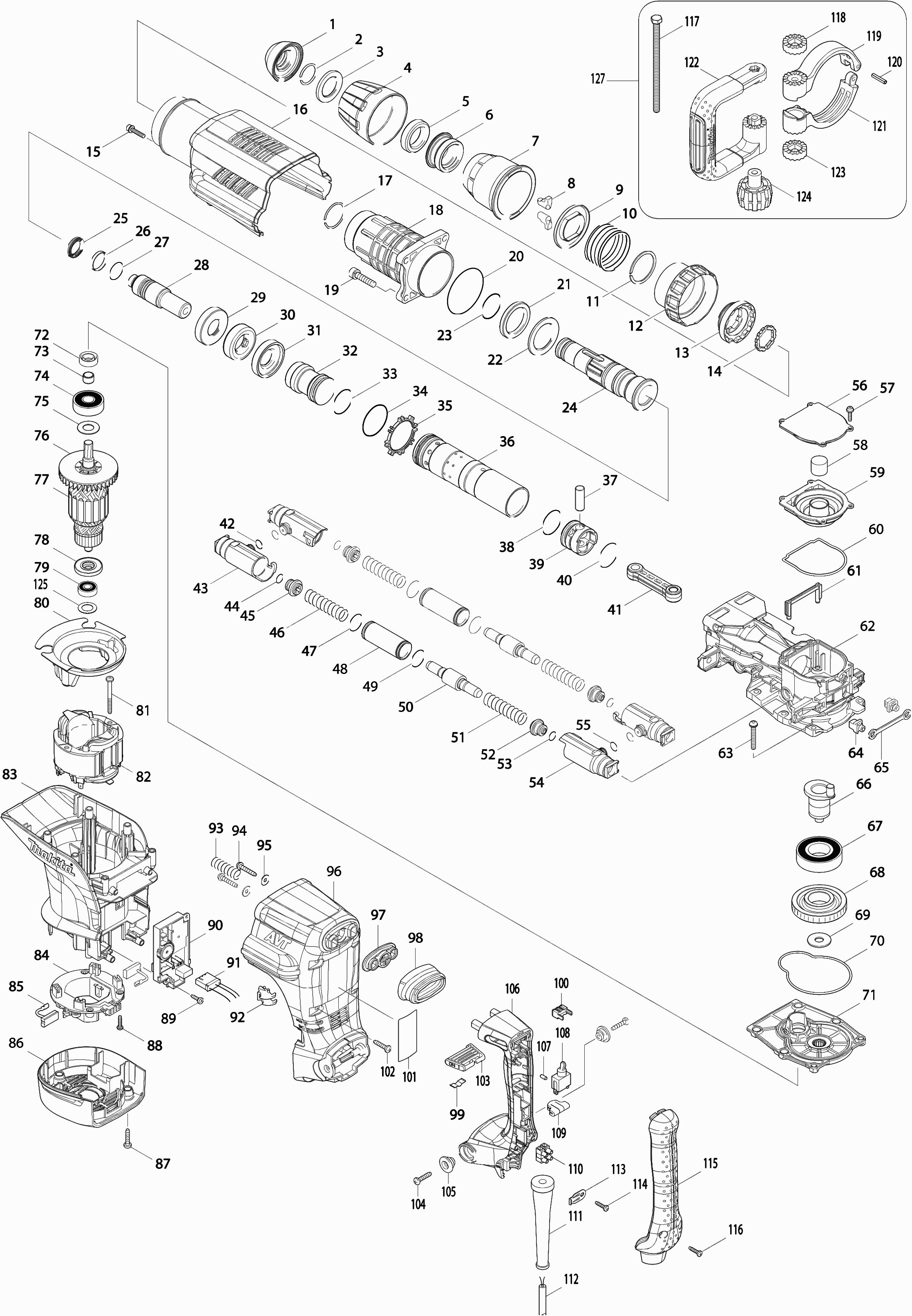

Dessins des Makita HM1213C
Liste de pièces de rechange des Makita HM1213C
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Silent Bloc Sv 12sh | ||||
| 001* | 424165-8 | 2.40 | 2.88 | |
| Bague de verrouillage 26 | ||||
| 002 | 233973-4 | 1.20 | 1.44 | |
| Rondelle 30 | ||||
| 003 | 267386-7 | 6.00 | 7.20 | |
| Capuchon de blocage de ciseau | ||||
| 004 | 450894-7 | 3.60 | 4.32 | |
| Anneau en caoutchouc 30 | ||||
| 005 | 262147-0 | 3.60 | 4.32 | |
| Anneau de Verrouillage | ||||
| 006 | 324987-5 | 16.50 | 19.80 | |
| Chapeau de déverrouillage | ||||
| 007 | 450895-5 | 6.00 | 7.20 | |
| Serre-outil | ||||
| 008 | 310279-8 | 7.20 | 8.64 | |
| Guide De Ressort | ||||
| 009 | 346015-6 | 3.60 | 4.32 | |
| Ressort de compression 5 | ||||
| 010 | 234086-4 | 3.60 | 4.32 | |
| Bague d'arret Wr-45 | ||||
| 011 | 961232-3 | 2.40 | 2.88 | |
| Manchon pour anneau de verrouillage | ||||
| 012 | 450893-9 | 3.60 | 4.32 | |
| Bague d'Accouplement | ||||
| 013 | 324969-7 | 23.10 | 27.72 | |
| Bague de verrouillage | ||||
| 014 | 324988-3 | 17.60 | 21.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 015 | 922243-3 | |||
| Couvercle | ||||
| 016 | 450902-4 | 15.40 | 18.48 | |
| Anneau de retenue 35 | ||||
| 017 | 233970-0 | 1.20 | 1.44 | |
| Cylindre complet | ||||
| 018 | 158858-2 | 68.20 | 81.84 | |
| Vis cyl Sixpans Creux Chc | ||||
| 019 | 922456-6 | 1.00 | 1.20 | |
| Joint torique 67 | ||||
| 020 | 213720-9 | 2.40 | 2.88 | |
| Anneau en caoutchouc 39 | ||||
| 021* | 262148-8 | 2.40 | 2.88 | |
| Rondelle 39 | ||||
| 022 | 267387-5 | 4.80 | 5.76 | |
| O-Anneau 35,5 | ||||
| 023 | 213079-4 | 2.40 | 2.88 | |
| Porte-burin | ||||
| 024 | 324985-9 | 155.10 | 186.12 | |
| X-anneau 21 | ||||
| 025* | 213980-3 | 3.60 | 4.32 | |
| Anneau de fluorure 28 | ||||
| 026* | 213431-6 | 10.80 | 12.96 | |
| Joint torique 23 | ||||
| 027* | 213394-6 | 1.00 | 1.20 | |
| Frappeur H60ma/ka | ||||
| 028 | 324990-6 | 26.40 | 31.68 | |
| Douille à collet KS 60 E | ||||
| 029 | 324993-0 | 9.60 | 11.52 | |
| Anneau en caoutchouc 24 | ||||
| 030* | 262149-6 | 6.00 | 7.20 | |
| Douille à collet KS 60 E | ||||
| 031 | 324993-0 | 9.60 | 11.52 | |
| Piston flottant Hm1203/13C A | ||||
| 032 | 326002-1 | 13.20 | 15.84 | |
| Piston flottant Hm1203/13C A | ||||
| 032-1 | 326002-1 | 13.20 | 15.84 | |
| Joint torique 31,5 | ||||
| 033* | 213499-2 | 3.60 | 4.32 | |
| Joint torique 44 | ||||
| 034 | 213581-7 | 2.40 | 2.88 | |
| Joint de soupape à sens unique | ||||
| 035 | 450889-0 | 1.20 | 1.44 | |
| Cylindre 40 Hm1203/13C A | ||||
| 036 | 331925-0 | 38.50 | 46.20 | |
| Cylindre 40 Hm1203/13C A | ||||
| 036-1 | 331925-0 | 38.50 | 46.20 | |
| Pin 12 | ||||
| 037 | 268121-6 | 1.20 | 1.44 | |
| Joint torique 31,5 | ||||
| 038* | 213499-2 | 3.60 | 4.32 | |
| Piston | ||||
| 039 | 450961-8 | 8.40 | 10.08 | |
| Joint torique 35 | ||||
| 040* | 213149-9 | 1.20 | 1.44 | |
| Bielle | ||||
| 041 | 450890-5 | 7.20 | 8.64 | |
| O-ring 12 | ||||
| 042 | 213118-0 | 1.00 | 1.20 | |
| Support, tuyau | ||||
| 043 | 318361-7 | 15.40 | 18.48 | |
| O-ring 12 | ||||
| 044 | 213118-0 | 1.00 | 1.20 | |
| Guide De Ressort | ||||
| 045 | 419773-8 | 1.20 | 1.44 | |
| Ressort de compression 15 | ||||
| 046 | 234085-6 | 2.40 | 2.88 | |
| O-ring 24 | ||||
| 047 | 213953-6 | 1.20 | 1.44 | |
| Tuyau 22 | ||||
| 048 | 331745-2 | 7.20 | 8.64 | |
| O-ring 24 | ||||
| 049 | 213953-6 | 1.20 | 1.44 | |
| Contrepoids | ||||
| 050 | 324992-2 | 3.60 | 4.32 | |
| Ressort de compression 15 | ||||
| 051 | 234085-6 | 2.40 | 2.88 | |
| Guide De Ressort | ||||
| 052 | 419773-8 | 1.20 | 1.44 | |
| O-ring 12 | ||||
| 053 | 213118-0 | 1.00 | 1.20 | |
| Support, tuyau | ||||
| 054 | 318361-7 | 15.40 | 18.48 | |
| O-ring 12 | ||||
| 055 | 213118-0 | 1.00 | 1.20 | |
| Couvercle de Boîtier d'Engrenage | ||||
| 056 | 450899-7 | 2.40 | 2.88 | |
| Vis 4X18 | ||||
| 057 | 911133-5 | 1.00 | 1.20 | |
| Filtre | ||||
| 058 | 443127-7 | 1.00 | 1.20 | |
| Bouchon de remplissage | ||||
| 059 | 450898-9 | 3.60 | 4.32 | |
| Bague d'étanchéité | ||||
| 060 | 424166-6 | 1.20 | 1.44 | |
| Tuyau d'air | ||||
| 061 | 450892-1 | 2.40 | 2.88 | |
| Carter de vilebrequin | ||||
| 062 | 318363-3 | 100.10 | 120.12 | |
| Vis, bouton, m6x40 | ||||
| 063 | 266482-8 | 1.00 | 1.20 | |
| Pièce d'ajustement | ||||
| 064 | 419008-7 | 1.00 | 1.20 | |
| Plaque de vibration | ||||
| 065 | 423366-5 | 1.00 | 1.20 | |
| Vilebrequin | ||||
| 066 | 324994-8 | 11.00 | 13.20 | |
| Roulement à billes 6206llu | ||||
| 067 | 211424-7 | 17.60 | 21.12 | |
| Pignon | ||||
| 068 | 226691-1 | 30.80 | 36.96 | |
| Rondelle 12 | ||||
| 069 | 267398-0 | 1.20 | 1.44 | |
| Bague d'étanchéité | ||||
| 070 | 424167-4 | 1.20 | 1.44 | |
| Boîtier d'engrenage Cpl | ||||
| 071 | 158859-0 | 24.20 | 29.04 | |
| Roulement à aiguilles 1212 | ||||
| 071A | 212113-7 | 10.80 | 12.96 | |
| Joint d'étanchéité 10 | ||||
| 072 | 213231-4 | 6.00 | 7.20 | |
| Douille 12 | ||||
| 073 | 331596-3 | 6.00 | 7.20 | |
| Roulement à billes 6302llu | ||||
| 074 | 211249-9 | 9.60 | 11.52 | |
| Rondelle 15 | ||||
| 075 | 267397-2 | 1.20 | 1.44 | |
| Ventilateur 80 | ||||
| 076 | 240003-4 | 3.60 | 4.32 | |
| Induit 220-240v | ||||
| 077 | 517818-7 | 118.80 | 142.56 | |
| Anneau d'isolation | ||||
| 078 | 681642-5 | 8.40 | 10.08 | |
| Roulement à billes 6000ddw | ||||
| 079 | 211289-7 | 13.20 | 15.84 | |
| Roulement à billes 6000ddw | ||||
| 079-1 | 211289-7 | 13.20 | 15.84 | |
| Plaque d'espacement | ||||
| 080 | 450900-8 | 2.40 | 2.88 | |
| Vis autotaraudeuse Pt 5x55 Hr5001C A | ||||
| 081 | 266095-5 | 1.20 | 1.44 | |
| Inducteur | ||||
| 082 | 636303-2 | 34.10 | 40.92 | |
| Carter De Moteur | ||||
| 083 | 450904-0 | 24.20 | 29.04 | |
| S/e Porte Balais | ||||
| 084 | 632D00-2 | 10.80 | 12.96 | |
| S/e Porte Balais | ||||
| 084-1 | 632D00-2 | 10.80 | 12.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 085 | 194412-8 | |||
| Set de brosses Cb175 | ||||
| 085* | 195844-2 | 7.20 | 8.64 | |
| Set de brosses Cb175 | ||||
| 085-1 | 195844-2 | 7.20 | 8.64 | |
| COUVERCLE ARRIERE | ||||
| 086 | 450901-6 | 9.60 | 11.52 | |
| Vis autotaraudeuse 5X25 | ||||
| 087 | 266041-8 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 088 | 265A48-7 | 1.00 | 1.20 | |
| Vis autotaraudeuse 4x14 mm GA9070Y A | ||||
| 089 | 265B74-2 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 089 | 266300-0 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 089-1 | 266300-0 | 1.00 | 1.20 | |
| Parker 4x18mm HM1203C | ||||
| 089-2 | 265678-8 | 1.00 | 1.20 | |
| Circuit de contrôle de vitesse | ||||
| 090 | 631871-0 | 48.40 | 58.08 | |
| Faisceau de câbles | ||||
| 091 | 638650-7 | 6.00 | 7.20 | |
| Lentille | ||||
| 092 | 419010-0 | 2.40 | 2.88 | |
| Ressort de compression 11 | ||||
| 093 | 233434-4 | 2.40 | 2.88 | |
| Vis autotaraudeuse Pt 5x30 | ||||
| 094 | 266173-1 | 1.00 | 1.20 | |
| Rondelle de blocage 5 | ||||
| 095 | 253807-5 | 1.00 | 1.20 | |
| Support de poignée | ||||
| 096 | 450905-8 | 17.60 | 21.12 | |
| Tole De Construction | ||||
| 097 | 419783-5 | 2.40 | 2.88 | |
| Capuchon antipoussière | ||||
| 098 | 424001-8 | 4.80 | 5.76 | |
| Ressort A Lame | ||||
| 099 | 232209-8 | 1.20 | 1.44 | |
| Élément de blocage pour levier | ||||
| 100 | 450891-3 | 1.20 | 1.44 | |
| Plaque d'identification "hm1213c" | ||||
| 101 | 814S58-5 | 3.60 | 4.32 | |
| Plaque d'identification "hm1213c" | ||||
| 101-1 | 814S58-5 | 3.60 | 4.32 | |
| Vis autotaraudeuse 5X25 | ||||
| 102 | 266041-8 | 1.00 | 1.20 | |
| Tole Coulissante | ||||
| 103 | 450896-3 | 3.60 | 4.32 | |
| Vis autotaraudeuse 5X25 | ||||
| 104 | 266041-8 | 1.00 | 1.20 | |
| Bague de Douille 6 | ||||
| 105 | 313124-6 | 2.38 | 2.86 | |
| Pas d'informations disponibles, non commandable | ||||
| 105-1 | 450352-3 | |||
| Poignee | ||||
| 106 | 450906-6 | 14.30 | 17.16 | |
| Goupille en Caoutchouc 4 | ||||
| 107 | 263027-3 | 1.00 | 1.20 | |
| Commutateur | ||||
| 108 | 651423-1 | 11.00 | 13.20 | |
| Joint en caoutchouc éponge | ||||
| 109 | 423379-6 | 1.00 | 1.20 | |
| Borne | ||||
| 110 | 654531-7 | 2.10 | 2.52 | |
| Passe-câble 10 | ||||
| 111 | 682560-0 | 2.40 | 2.88 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 112 | 695123-3 | 22.00 | 26.40 | |
| Soulageur de contrainte | ||||
| 113 | 687169-3 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 114 | 265A48-7 | 1.00 | 1.20 | |
| Couvercle de la poignée | ||||
| 115 | 450908-2 | 10.80 | 12.96 | |
| Vis à tarauder 4x18 | ||||
| 116 | 265A48-7 | 1.00 | 1.20 | |
| Boulon hexagonal 8x150 | ||||
| 117 | 265439-6 | 3.60 | 4.32 | |
| Douille de remplissage de la poignée | ||||
| 118 | 417002-3 | 2.40 | 2.88 | |
| Pince de poignée 82a | ||||
| 119 | 318505-9 | 9.60 | 11.52 | |
| Goupille élastique 5-24 | ||||
| 120 | 951166-8 | 1.00 | 1.20 | |
| Pince de poignée 82b | ||||
| 121 | 318506-7 | 10.80 | 12.96 | |
| Poignee Laterale | ||||
| 122 | 417003-1 | 16.50 | 19.80 | |
| Douille de remplissage de la poignée | ||||
| 123 | 417002-3 | 2.40 | 2.88 | |
| Bouton M8 | ||||
| 124 | 252640-2 | 6.00 | 7.20 | |
| Rondelle plate 15 | ||||
| 125 | 267164-5 | 1.00 | 1.20 | |
| ZIJHANDGREEP D VOOR BREKEN | ||||
| 127 | 135269-8 | 30.00 | 36.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 128 | 801Y75-0 | |||
