Dessins techniques et pièces de rechange Makita HM1111C

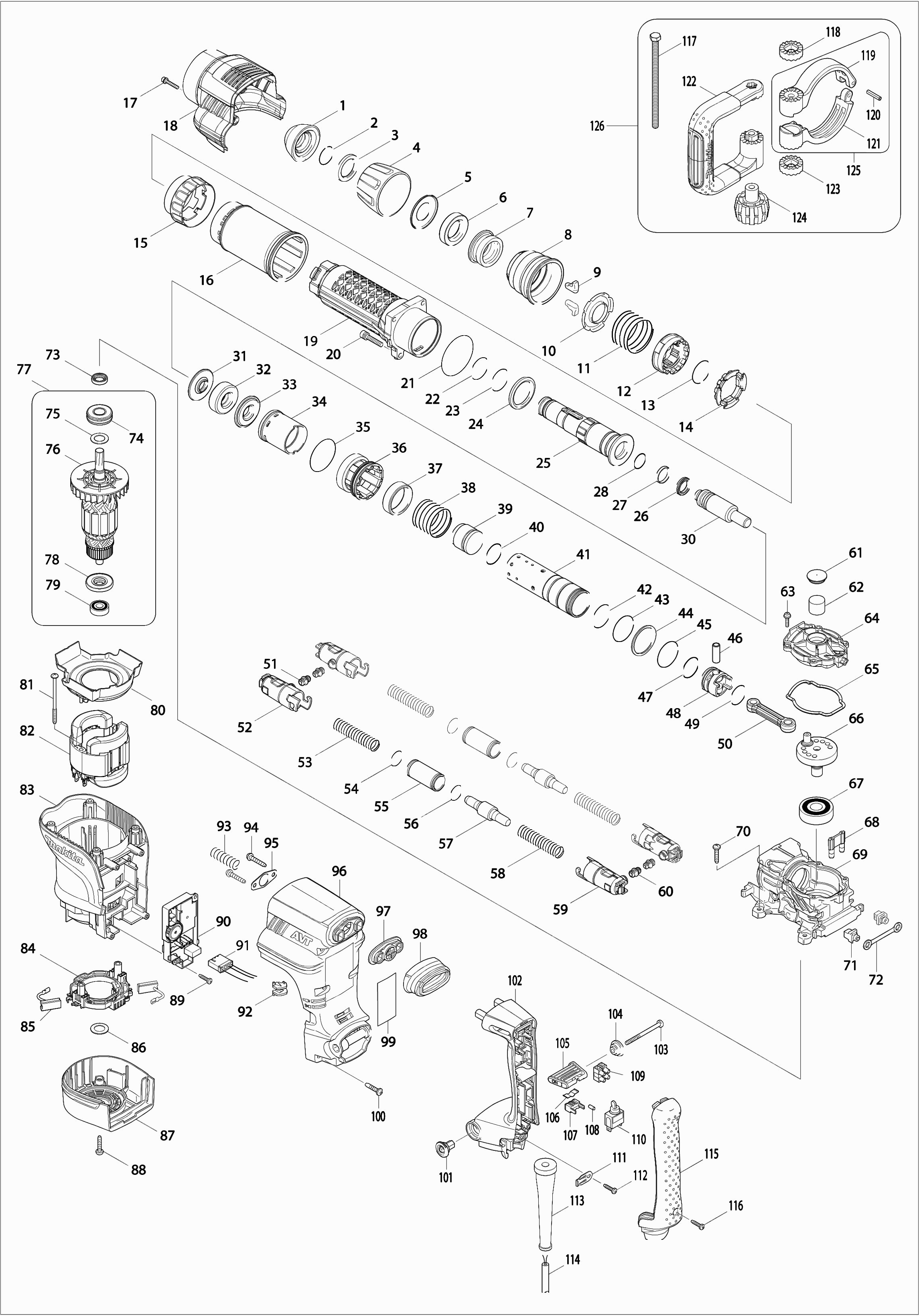

La référence HM1111C doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.Dessins des MAKITA HM1111C
Liste de pièces de rechange des Makita HM1111C
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
| Beitelhouderkap | ||||
| 001 | 286285-4 | Beitelhouderkap | € 2.11 | |
| Borgring 25 | ||||
| 002 | 233948-3 | Borgring 25 | € 1.00 | |
| Ring 28 | ||||
| 003 | 257308-5 | Ring 28 | € 1.74 | |
| Beitelblokkeerkap | ||||
| 004 | 450064-8 | Beitelblokkeerkap | € 3.27 | |
| Schotelring 28 | ||||
| 005 | 346247-5 | Schotelring 28 | € 2.83 | |
| Rubber ring 28 | ||||
| 006 | 262161-6 | Rubber ring 28 | € 3.70 | |
| Inspanring | ||||
| 007 | 324752-2 | Inspanring | € 14.45 | |
| Ontgrendelkap | ||||
| 008 | 451836-4 | Ontgrendelkap | € 4.14 | |
| Gereedschapklem | ||||
| 009 | 310178-4 | Gereedschapklem | € 5.95 | |
| Guide De Ressort | ||||
| 010 | 345804-6 | Guide De Ressort | € 2.11 | |
| Drukveer 47 | ||||
| 011 | 234180-2 | Drukveer 47 | € 2.11 | |
| Koppelring | ||||
| 012 | 313193-7 | Koppelring | € 16.31 | |
| Veerring 33 | ||||
| 013 | 233982-3 | Veerring 33 | € 1.02 | |
| Blokkeerring | ||||
| 014 | 325904-8 | Blokkeerring | € 10.96 | |
| Huls voor vergrendelring | ||||
| 015 | 451842-9 | Huls voor vergrendelring | € 3.70 | |
| Cilinderhuis | ||||
| 016 | 451835-6 | Cilinderhuis | € 7.55 | |
| Zeskantbout Hr5210C | ||||
| 017 | 922148-7 | Zeskantbout Hr5210C | € 1.00 | |
| Krukashuisbedekking | ||||
| 018 | 451845-3 | Krukashuisbedekking | € 13.94 | |
| Cilinder compleet | ||||
| 019 | 140411-8 | Cilinder compleet | € 75.87 | |
| Inbusbout M6x30 | ||||
| 020 | 922353-6 | Inbusbout M6x30 | € 1.00 | |
| O-ring 60 | ||||
| 021 | 213654-6 | O-ring 60 | € 1.45 | |
| O-ring 32 | ||||
| 022 | 213492-6 | O-ring 32 | € 1.74 | |
| O-ring 32 | ||||
| 023 | 213492-6 | O-ring 32 | € 1.74 | |
| Kunststof ring 36 | ||||
| 024 | 262135-7 | Kunststof ring 36 | € 2.11 | |
| Beitelhouder | ||||
| 025 | 325901-4 | Beitelhouder | € 110.47 | |
| X-ring 18 | ||||
| 026 | 213281-9 | X-ring 18 | € 3.27 | |
| Fluoride ring 25 | ||||
| 027 | 213392-0 | Fluoride ring 25 | € 8.57 | |
| O-ring 20 | ||||
| 028 | 213317-4 | O-ring 20 | € 1.00 | |
| Striker | ||||
| 030 | 325902-2 | Striker | € 16.31 | |
| Bus 11 | ||||
| 031 | 325903-0 | Bus 11 | € 7.55 | |
| Plaq.en Caoutchouc (1) | ||||
| 032 | 422053-3 | Plaq.en Caoutchouc (1) | € 12.34 | |
| Bus 11 | ||||
| 033 | 325903-0 | Bus 11 | € 7.55 | |
| Bague Guide | ||||
| 034 | 412096-3 | Bague Guide | € 4.14 | |
| O-ring 48 | ||||
| 035 | 213606-7 | O-ring 48 | € 1.74 | |
| Cilinder geleider | ||||
| 036 | 318604-7 | Cilinder geleider | € 12.34 | |
| Ring 39 | ||||
| 037 | 313194-5 | Ring 39 | € 3.27 | |
| Drukveer 40 | ||||
| 038 | 234178-9 | Drukveer 40 | € 1.74 | |
| Striker | ||||
| 039 | 325905-6 | Striker | € 4.14 | |
| O-ring 27 | ||||
| 040 | 213536-2 | O-ring 27 | € 1.45 | |
| Cilinder 35 | ||||
| 041 | 331892-9 | Cilinder 35 | € 66.55 | |
| O-ring 34 | ||||
| 042 | 213458-6 | O-ring 34 | € 1.45 | |
| Veerring 38 | ||||
| 043 | 233981-5 | Veerring 38 | € 1.00 | |
| Sluitring 40 | ||||
| 044 | 267423-7 | Sluitring 40 | € 2.11 | |
| Veerring 38 | ||||
| 045 | 233981-5 | Veerring 38 | € 1.00 | |
| Zuigerpen 10 | ||||
| 046 | 331911-1 | Zuigerpen 10 | € 2.47 | |
| O-ring 27 | ||||
| 047 | 213536-2 | O-ring 27 | € 1.45 | |
| Piston | ||||
| 048 | 451833-0 | Piston | € 3.70 | |
| O-ring 28 | ||||
| 049 | 213415-4 | O-ring 28 | € 1.00 | |
| Verbindingsstang | ||||
| 050 | 451834-8 | Verbindingsstang | € 3.27 | |
| Rubber pijp | ||||
| 051 | 422054-1 | Rubber pijp | € 1.00 | |
| Pijphouder | ||||
| 052 | 451843-7 | Pijphouder | € 5.30 | |
| Drukveer 14 | ||||
| 053 | 234179-7 | Drukveer 14 | € 1.45 | |
| O-ring 22 | ||||
| 054 | 213961-7 | O-ring 22 | € 1.00 | |
| Pijp 20 | ||||
| 055 | 331893-7 | Pijp 20 | € 5.30 | |
| O-ring 22 | ||||
| 056 | 213961-7 | O-ring 22 | € 1.00 | |
| Balansgewicht | ||||
| 057 | 325906-4 | Balansgewicht | € 2.83 | |
| Drukveer 14 | ||||
| 058 | 234179-7 | Drukveer 14 | € 1.45 | |
| Pijphouder | ||||
| 059 | 451844-5 | Pijphouder | € 5.30 | |
| Rubber pijp | ||||
| 060 | 422054-1 | Rubber pijp | € 1.00 | |
| Filterkap | ||||
| 061 | 424311-3 | Filterkap | € 1.00 | |
| Filtre | ||||
| 062 | 443127-7 | Filtre | € 1.00 | |
| Schroef 4x18 | ||||
| 063 | 911133-5 | Schroef 4x18 | € 1.00 | |
| Vuldop | ||||
| 064 | 451838-0 | Vuldop | € 5.30 | |
| joint d’étanchéité | ||||
| 065 | 424312-1 | joint d’étanchéité | € 1.00 | |
| Crank Shaft | ||||
| 066 | 325899-5 | Crank Shaft | € 20.10 | |
| Kogellager 6303llb | ||||
| 067 | 211279-0 | Kogellager 6303llb | € 8.57 | |
| Luchtpijp | ||||
| 068 | 451848-7 | Luchtpijp | € 2.83 | |
| Crank Case | ||||
| 069 | 140407-9 | Crank Case | € 71.21 | |
| Tapschroef 5x25 | ||||
| 070 | 266041-8 | Tapschroef 5x25 | € 1.00 | |
| Passtuk | ||||
| 071 | 419008-7 | Passtuk | € 1.00 | |
| Vibratieplaat | ||||
| 072 | 423345-3 | Vibratieplaat | € 1.00 | |
| Commande impossible | ||||
| 073 | 213133-4 | Commande impossible | ||
| Kogellager 6202Llu | ||||
| 074 | 211295-2 | Kogellager 6202Llu | € 8.57 | |
| Sluitring 15 Btw200 | ||||
| 075 | 267215-4 | Sluitring 15 Btw200 | € 1.00 | |
| Waaier 80 | ||||
| 076 | 241908-1 | Waaier 80 | € 2.83 | |
| Induit 220-240v | ||||
| 077 | 517858-5 | Induit 220-240v | € 103.82 | |
| Isolatiering | ||||
| 078 | 681642-5 | Isolatiering | € 8.57 | |
| Kogellager 6000ddw | ||||
| 079 | 211289-7 | Kogellager 6000ddw | € 13.94 | |
| Opvulplaat | ||||
| 080 | 451837-2 | Opvulplaat | € 3.27 | |
| Met.schroef Ck 5x80mm | ||||
| 081 | 266568-8 | Met.schroef Ck 5x80mm | € 1.02 | |
| Inducteur | ||||
| 082 | 623418-4 | Inducteur | € 29.28 | |
| Carter De Moteur | ||||
| 083 | 451840-3 | Carter De Moteur | € 22.02 | |
| Koolborstelunit | ||||
| 084 | 638700-8 | Koolborstelunit | € 10.96 | |
| Koolborstelset Cb175 | ||||
| 085 | 195844-2 | Koolborstelset Cb175 | € 12.04 | |
| Sluitring 15 Btw200 | ||||
| 086 | 267215-4 | Sluitring 15 Btw200 | € 1.00 | |
| Onderdeksel | ||||
| 087 | 451839-8 | Onderdeksel | € 7.55 | |
| Tapschroef 5x25 | ||||
| 088 | 266041-8 | Tapschroef 5x25 | € 1.00 | |
| Tapschroef 4x18 | ||||
| 089 | 266300-0 | Tapschroef 4x18 | € 1.00 | |
| Toerenregelcircuit | ||||
| 090 | 631968-5 | Toerenregelcircuit | € 57.90 | |
| Draadboom | ||||
| 091 | 638718-9 | Draadboom | € 5.30 | |
| Lentille | ||||
| 092 | 450240-4 | Lentille | € 1.45 | |
| Drukveer 11 | ||||
| 093 | 233434-4 | Drukveer 11 | € 1.23 | |
| Tapschroef Pt 5x30 | ||||
| 094 | 266173-1 | Tapschroef Pt 5x30 | € 1.00 | |
| Couvercle | ||||
| 095 | 346246-7 | Couvercle | € 2.83 | |
| Handgreepbasis | ||||
| 096 | 451846-1 | Handgreepbasis | € 26.49 | |
| Tole De Construction | ||||
| 097 | 419783-5 | Tole De Construction | € 2.47 | |
| Stofkap | ||||
| 098 | 424001-8 | Stofkap | € 4.14 | |
| Étiquette | ||||
| 099 | 868068-0 | Étiquette | € 2.83 | |
| Tapschroef 5x25 | ||||
| 100 | 266041-8 | Tapschroef 5x25 | € 1.00 | |
| Borging, Handgreep- | ||||
| 101 | 451431-0 | Borging, Handgreep- | € 1.23 | |
| Poignee | ||||
| 102 | 140409-5 | Poignee | € 26.49 | |
| Sponsrubber afdichting | ||||
| 102A | 423379-6 | Sponsrubber afdichting | € 1.00 | |
| Tapschroef Pt 5x65 | ||||
| 103 | 266029-8 | Tapschroef Pt 5x65 | € 1.74 | |
| Kraagbus 6 | ||||
| 104 | 450352-3 | Kraagbus 6 | € 1.02 | |
| Tole Coulissante | ||||
| 105 | 450896-3 | Tole Coulissante | € 2.83 | |
| Ressort A Lame | ||||
| 106 | 232209-8 | Ressort A Lame | € 1.00 | |
| Blokkeerelement tbv hendel | ||||
| 107 | 450891-3 | Blokkeerelement tbv hendel | € 1.23 | |
| Rubber pen 4 | ||||
| 108 | 263027-3 | Rubber pen 4 | € 1.00 | |
| Kroonsteen | ||||
| 109 | 654531-7 | Kroonsteen | € 2.11 | |
| Commande impossible | ||||
| 110 | 651428-1 | Commande impossible | ||
| Trekontlaster | ||||
| 111 | 687169-3 | Trekontlaster | € 1.00 | |
| Tapschroef 4x18 | ||||
| 112 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Kabeltule 10 | ||||
| 113 | 682560-0 | Kabeltule 10 | € 1.74 | |
| Netsnoer 2x1.50 4.0mtr | ||||
| 114 | 695123-3 | Netsnoer 2x1.50 4.0mtr | € 22.02 | |
| Handle Cover | ||||
| 115 | 451841-1 | Handle Cover | € 14.45 | |
| Tapschroef 4x18 | ||||
| 116 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Zeskant bout 8x150 | ||||
| 117 | 265439-6 | Zeskant bout 8x150 | € 2.47 | |
| Handgreep opvulbus | ||||
| 118 | 417002-3 | Handgreep opvulbus | € 1.45 | |
| Commande impossible | ||||
| 119 | 134890-0 | Commande impossible | ||
| Spanstift 5-24 | ||||
| 120 | 951166-8 | Spanstift 5-24 | € 1.00 | |
| Commande impossible | ||||
| 121 | 134890-0 | Commande impossible | ||
| Poignee Laterale | ||||
| 122 | 417003-1 | Poignee Laterale | € 13.94 | |
| Handgreep opvulbus | ||||
| 123 | 417002-3 | Handgreep opvulbus | € 1.45 | |
| Knop M8 | ||||
| 124 | 252640-2 | Knop M8 | € 5.95 | |
| Beugel voor handgreep | ||||
| 125 | 151769-0 | Beugel voor handgreep | € 16.31 | |
| Commande impossible | ||||
| 126 | 134890-0 | Commande impossible | ||
