Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HM001G'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

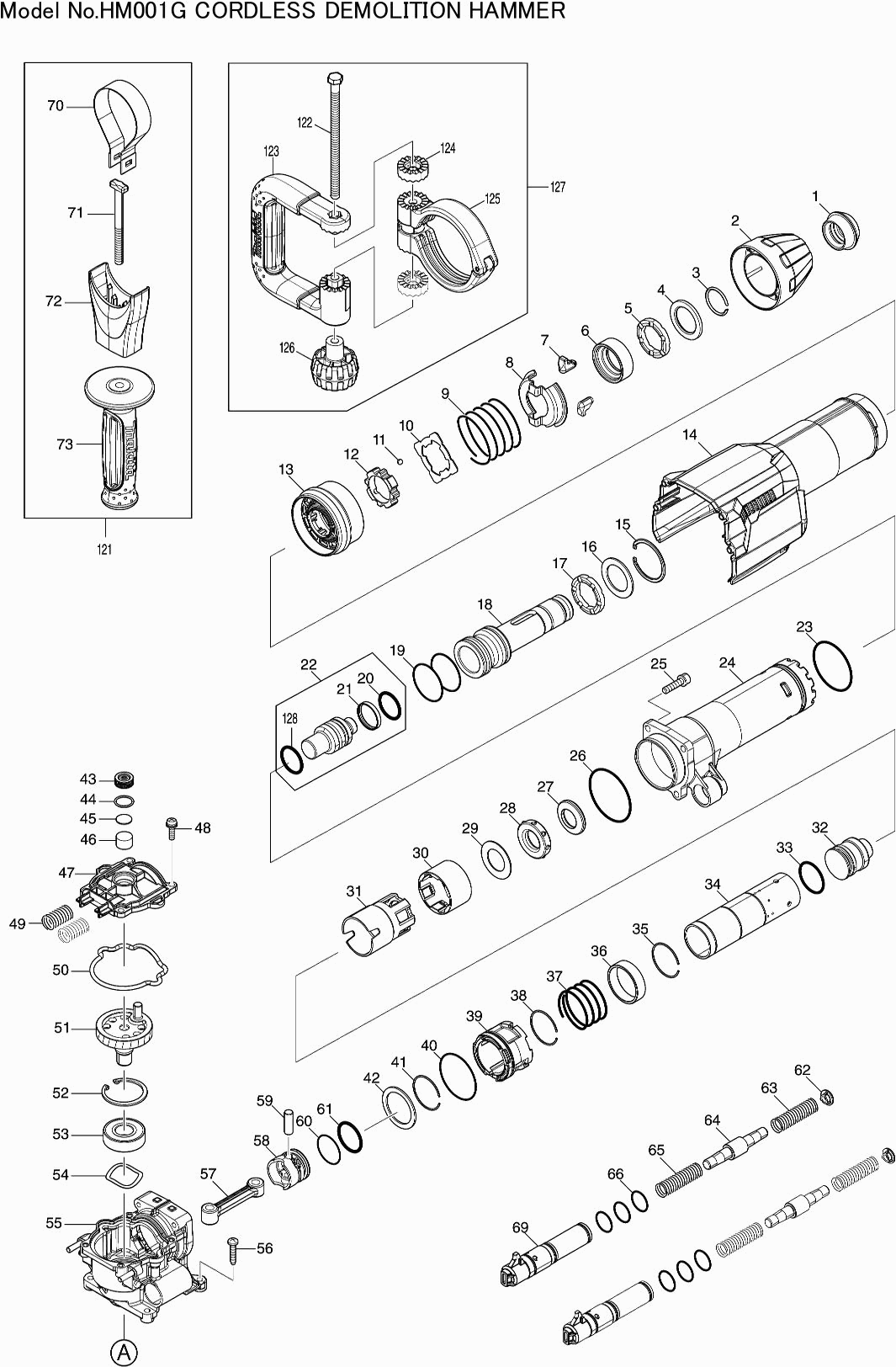

Dessins des Makita HM001G
Liste de pièces de rechange des Makita HM001G
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Couvercle de porte-burin | ||||
| 001 | 286287-0 | 1.43 | 1.72 | |
| Capuchon de blocage de ciseau | ||||
| 002 | 451432-8 | 3.22 | 3.86 | |
| Rondelle de blocage 25 | ||||
| 003 | 231984-3 | 0.83 | 1.00 | |
| Rondelle plate 28 | ||||
| 004 | 267272-2 | 2.80 | 3.36 | |
| Anneau en caoutchouc 28 | ||||
| 005 | 424261-2 | 1.43 | 1.72 | |
| Anneau de déverrouillage | ||||
| 006 | 331659-5 | 6.58 | 7.90 | |
| Serre-outil | ||||
| 007 | 310108-5 | 7.44 | 8.93 | |
| Guide De Ressort | ||||
| 008 | 346677-0 | 8.46 | 10.15 | |
| Ressort de compression 52 Hm0860C | ||||
| 009 | 233387-7 | 1.72 | 2.06 | |
| Couvercle | ||||
| 010 | 346141-1 | 1.72 | 2.06 | |
| Bille d'acier 4.8 | ||||
| 011 | 216002-8 | 0.83 | 1.00 | |
| Bague de verrouillage | ||||
| 012 | 310145-9 | 11.19 | 13.43 | |
| Rondelle échangeable | ||||
| 013 | 451433-6 | 4.08 | 4.90 | |
| Pas d'informations disponibles, non commandable | ||||
| 014 | 412979-7 | |||
| Couvercle du boîtier du moteur HM001G | ||||
| 014-1 | 141F87-0 | 16.07 | 19.28 | |
| Filtre HM001G | ||||
| 014-1C10 | 422809-4 | 0.91 | 1.09 | |
| Anneau de blocage R42 | ||||
| 015 | 257960-9 | 5.22 | 6.26 | |
| Rondelle plate 29 | ||||
| 016 | 267273-0 | 1.24 | 1.49 | |
| Anneau en caoutchouc 28 | ||||
| 017 | 424261-2 | 1.43 | 1.72 | |
| Porte-outil HM001G | ||||
| 018 | 327778-3 | 43.10 | 51.72 | |
| Joint torique 38 | ||||
| 019 | 213789-3 | 2.05 | 2.46 | |
| Joint torique 23 | ||||
| 020 | 213394-6 | 0.83 | 1.00 | |
| Anneau de fluorure 28 | ||||
| 021 | 213431-6 | 10.81 | 12.97 | |
| Pièce de frappe HM001G | ||||
| 022 | 136454-6 | 16.07 | 19.28 | |
| Pas d'informations disponibles, non commandable | ||||
| 023 | 213286-9 | |||
| Cylindre HM001G | ||||
| 024 | 312A51-0 | 19.88 | 23.86 | |
| Boulon hexagonal 6x25 | ||||
| 025 | 922341-3 | 0.83 | 1.00 | |
| O-ring 53 | ||||
| 026 | 213656-2 | 1.21 | 1.45 | |
| Rondelle 20 | ||||
| 027 | 325732-1 | 4.58 | 5.50 | |
| Anneau en caoutchouc 20 | ||||
| 028 | 424245-0 | 2.08 | 2.50 | |
| Rondelle plate 23 | ||||
| 029 | 267407-5 | 1.72 | 2.06 | |
| Bague De Guidage | ||||
| 030 | 451639-6 | 2.44 | 2.93 | |
| Bague de guidage HM001G | ||||
| 031 | 412986-0 | 1.72 | 2.06 | |
| Piston Flottant | ||||
| 032 | 324388-7 | 11.16 | 13.39 | |
| O-ring 24 | ||||
| 033 | 213958-6 | 2.44 | 2.93 | |
| Cylindre 32 HM001G | ||||
| 034 | 327694-9 | 21.87 | 26.24 | |
| Rondelle de blocage 34 | ||||
| 035 | 233927-1 | 0.83 | 1.00 | |
| Rondelle 36 | ||||
| 036 | 331660-0 | 8.46 | 10.15 | |
| Ressort de compression 37 | ||||
| 037 | 233407-7 | 1.24 | 1.49 | |
| Rondelle de blocage 34 | ||||
| 038 | 233927-1 | 0.83 | 1.00 | |
| Guide de cylindre | ||||
| 039 | 318510-6 | 10.81 | 12.97 | |
| O-anneau 46 | ||||
| 040 | 213611-4 | 0.83 | 1.00 | |
| Rondelle de blocage 34 | ||||
| 041 | 233927-1 | 0.83 | 1.00 | |
| Rondelle plate 34 | ||||
| 042 | 267079-6 | 2.08 | 2.50 | |
| Capuchon de filtre | ||||
| 043 | 419988-7 | 0.83 | 1.00 | |
| Capuchon de filtre | ||||
| 043-1 | 424607-2 | 1.02 | 1.22 | |
| Anneau O 16 | ||||
| 044 | 213218-6 | 0.83 | 1.00 | |
| Plaque de caoutchouc | ||||
| 045 | 423411-6 | 0.83 | 1.00 | |
| Filtre | ||||
| 046 | 443129-3 | 0.83 | 1.00 | |
| Bouchon de remplissage HM001G | ||||
| 047 | 412978-9 | 1.72 | 2.06 | |
| Vis Vk 20mm | ||||
| 048 | 911233-1 | 0.83 | 1.00 | |
| Ressort de compression 12mm | ||||
| 049 | 234282-4 | 0.83 | 1.00 | |
| Joint d'étanchéité HM001G | ||||
| 050 | 422647-4 | 1.02 | 1.22 | |
| Vilebrequin 18,5 HM001G | ||||
| 051 | 327693-1 | 11.19 | 13.43 | |
| Anneau de retenue | ||||
| 052 | 257998-4 | 0.83 | 1.00 | |
| Roulement à billes 6203llu | ||||
| 053 | 211490-4 | 7.44 | 8.93 | |
| Rondelle 30 | ||||
| 054 | 267825-7 | 0.83 | 1.00 | |
| Carter de vilebrequin HM001G | ||||
| 055 | 136390-6 | 43.10 | 51.72 | |
| Anneau d'étanchéité 12mm | ||||
| 055C10 | 213678-2 | 5.22 | 6.26 | |
| Vis autotaraudeuse 5X25 | ||||
| 056 | 266041-8 | 0.83 | 1.00 | |
| Bielle | ||||
| 057 | 418350-3 | 3.65 | 4.38 | |
| Piston | ||||
| 058 | 418349-8 | 2.08 | 2.50 | |
| Stylo 8 | ||||
| 059 | 268104-6 | 1.01 | 1.21 | |
| Joint torique 26 | ||||
| 060 | 213432-4 | 0.83 | 1.00 | |
| O-ring 24 | ||||
| 061 | 213958-6 | 2.44 | 2.93 | |
| Plaque de ressort A HM001G | ||||
| 062 | 412984-4 | 0.83 | 1.00 | |
| Ressort de compression 12 | ||||
| 063 | 234134-9 | 0.83 | 1.00 | |
| Contrepoids | ||||
| 064 | 325733-9 | 2.80 | 3.36 | |
| Poids d'équilibre HM001G | ||||
| 064-1 | 327842-0 | 2.80 | 3.36 | |
| Ressort de compression 12 | ||||
| 065 | 234134-9 | 0.83 | 1.00 | |
| Joint torique 19 | ||||
| 066 | 213325-5 | 0.83 | 1.00 | |
| Joint torique 19 HM001G | ||||
| 066-1 | 213A09-1 | 0.83 | 1.00 | |
| Support cpl HM001G | ||||
| 069 | 140W77-2 | 5.87 | 7.04 | |
| Roulement à billes 6201llb | ||||
| 075 | 211106-1 | 5.22 | 6.26 | |
| Rondelle 12 | ||||
| 076 | 253744-3 | 0.83 | 1.00 | |
| Anker HM001G | ||||
| 077 | 519642-4 | 43.10 | 51.72 | |
| Roulement à billes 608ddw | ||||
| 078 | 210005-4 | 4.58 | 5.50 | |
| Plaque Intermédiaire HM001G | ||||
| 079 | 412983-6 | 2.45 | 2.94 | |
| Vis autotaraudeuse 4x25 | ||||
| 080 | 265999-8 | 0.83 | 1.00 | |
| Induit DHR400 | ||||
| 081 | 629335-6 | 57.06 | 68.47 | |
| Contrôleur B HR005G | ||||
| 082 | 620D76-1 | 14.23 | 17.08 | |
| Stoppeur DHR400 | ||||
| 083 | 687B69-9 | 2.08 | 2.50 | |
| Parker Ck 2x6mm | ||||
| 084 | 266490-9 | 0.83 | 1.00 | |
| Ensemble de câbles HR005G | ||||
| 085 | 632R64-0 | 6.58 | 7.90 | |
| Vis M3X6 | ||||
| 086 | 652031-1 | 0.83 | 1.00 | |
| Carter de moteur HM001G | ||||
| 087 | 412982-8 | 12.55 | 15.06 | |
| Broche à collet 4-6 DHR400 | ||||
| 088 | 256380-4 | 0.83 | 1.00 | |
| Plaque de base HM001G | ||||
| 089 | 412985-2 | 1.24 | 1.49 | |
| Ressort de torsion 13 HR005G | ||||
| 090 | 232643-2 | 0.83 | 1.00 | |
| Poignée cpl HM1511 | ||||
| 091 | 140W48-9 | 6.58 | 7.90 | |
| Vis autotaraudeuse 3x14mm HR005G | ||||
| 092 | 263046-9 | 0.83 | 1.00 | |
| Circuit capteur HR005G | ||||
| 093 | 620D75-3 | 8.46 | 10.15 | |
| Pas d'informations disponibles, non commandable | ||||
| 094 | 266326-2 | |||
| Circuit DHR400 | ||||
| 095 | 620796-3 | 16.07 | 19.28 | |
| Couvercle du boîtier du moteur HM001G | ||||
| 096 | 140W78-0 | 6.60 | 7.92 | |
| Pas d'informations disponibles, non commandable | ||||
| 096C10 | 422564-8 | |||
| Plaque en caoutchouc HM001G | ||||
| 096C11 | 422730-7 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x25 | ||||
| 097 | 265999-8 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x25 | ||||
| 098 | 265999-8 | 0.83 | 1.00 | |
| Carter de moteur HM001G | ||||
| 099 | 183R90-7 | 34.36 | 41.23 | |
| Pas d'informations disponibles, non commandable | ||||
| 099C10 | 422646-6 | |||
| Pas d'informations disponibles, non commandable | ||||
| 099C20 | 347755-9 | |||
| Ressort de compression 8 | ||||
| 100 | 232411-3 | 0.83 | 1.00 | |
| Circuit lumineux Dhp483 | ||||
| 101 | 620549-0 | 3.65 | 4.38 | |
| Contrôleur HM001G | ||||
| 102 | 620E09-2 | 121.98 | 146.38 | |
| Coussin d'impact HR005G | ||||
| 103 | 422642-4 | 3.65 | 4.38 | |
| Ressort de compression 13 HR005G | ||||
| 104 | 232650-5 | 0.83 | 1.00 | |
| Ensemble de porte-batterie HR005G | ||||
| 105 | 183R85-0 | 5.22 | 6.26 | |
| Stylo en caoutchouc 6 | ||||
| 105C10 | 263005-3 | 0.83 | 1.00 | |
| Plaque d'appui | ||||
| 106 | 346039-2 | 1.02 | 1.22 | |
| Unité de connexion TD001G | ||||
| 107 | 632P75-3 | 8.46 | 10.15 | |
| Ensemble de porte-batterie HR005G | ||||
| 108 | 183R85-0 | 5.22 | 6.26 | |
| Stylo en caoutchouc 6 | ||||
| 108C10 | 263005-3 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 109 | 266326-2 | |||
| Ressort A Lame | ||||
| 110 | 232152-1 | 1.43 | 1.72 | |
| Bague de Blocage de Traction HM001G | ||||
| 111 | 412981-0 | 1.24 | 1.49 | |
| Levier de commutateur HM001G | ||||
| 112 | 412980-2 | 1.70 | 2.04 | |
| Ressort de compression 5mm DHK180 | ||||
| 113 | 232561-4 | 0.83 | 1.00 | |
| Interrupteur C3JW-6B-PA | ||||
| 114 | 651399-2 | 19.80 | 23.76 | |
| Carter de moteur HM001G | ||||
| 115 | 183R90-7 | 34.36 | 41.23 | |
| Pas d'informations disponibles, non commandable | ||||
| 115C10 | 422646-6 | |||
| Pas d'informations disponibles, non commandable | ||||
| 115C20 | 347755-9 | |||
| Capuchon de couverture DGA701 | ||||
| 116 | 140F99-0 | 2.44 | 2.93 | |
| Anneau O 16 | ||||
| 116C10 | 213218-6 | 0.83 | 1.00 | |
| Étiquette DGA701 | ||||
| 116C20 | 818H07-8 | 2.80 | 3.36 | |
| Pas d'informations disponibles, non commandable | ||||
| 117 | 266326-2 | |||
| Étiquette XGT HS004G | ||||
| 118 | 8012U4-2 | 0.83 | 1.00 | |
| Étiquette numéro de série HM001G | ||||
| 119 | 857Y00-9 | 0.83 | 1.00 | |
| Plaque d'identification HM001G | ||||
| 120 | 857X94-8 | 2.80 | 3.36 | |
| Boulon hexagonal 8x150 | ||||
| 122 | 265439-6 | 2.80 | 3.36 | |
| Poignee Laterale | ||||
| 123 | 417003-1 | 16.13 | 19.36 | |
| Douille de remplissage de la poignée | ||||
| 124 | 417002-3 | 1.43 | 1.72 | |
| Pas d'informations disponibles, non commandable | ||||
| 125 | 140W79-8 | |||
| Bouton M8 | ||||
| 126 | 252640-2 | 5.88 | 7.06 | |
| POIGNEE LATERALE | ||||
| 127 | 136362-1 | 21.29 | 25.55 | |
| O-ring 24 | ||||
| 128 | 213385-7 | 2.80 | 3.36 | |
