Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita HK0500'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

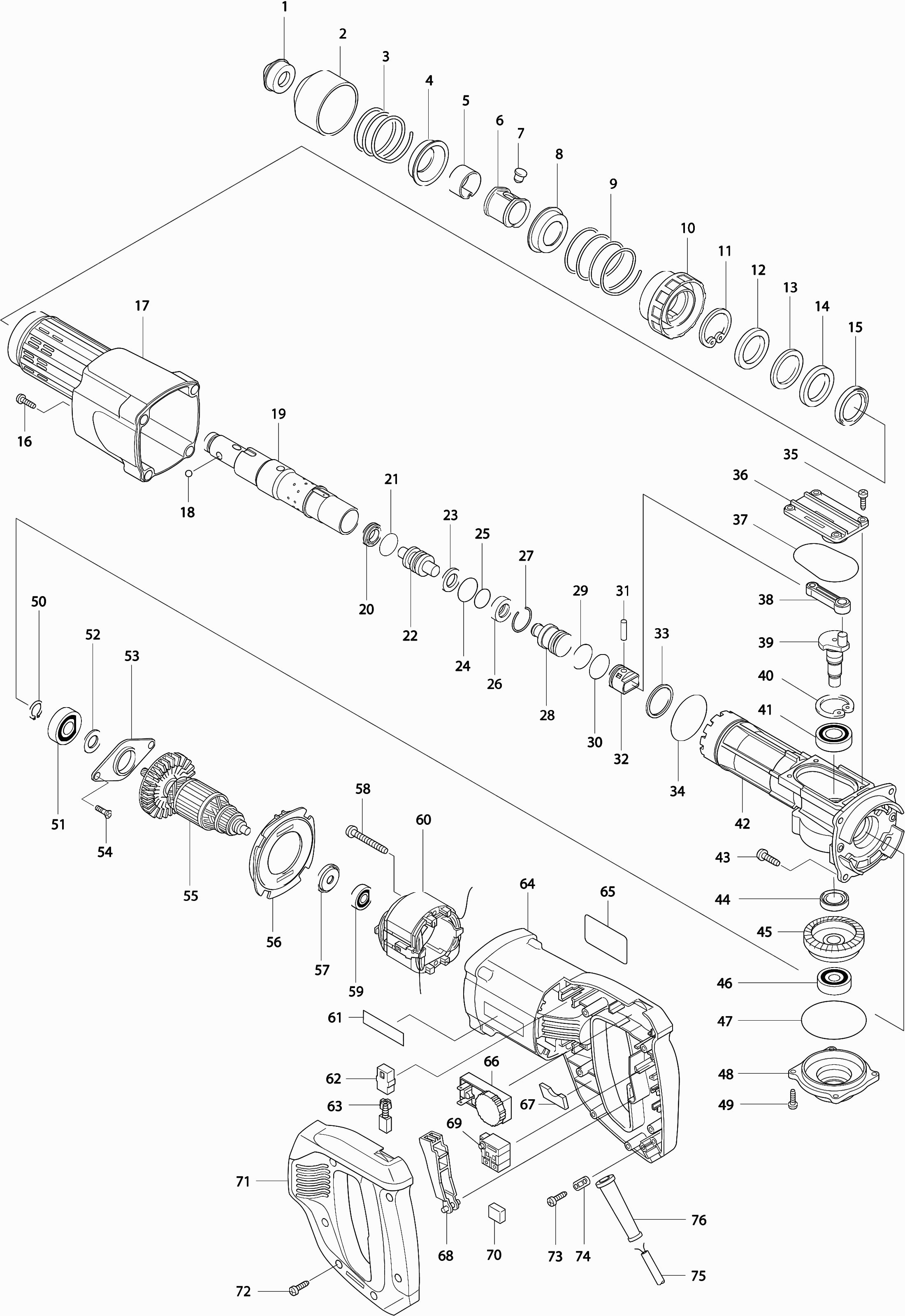

Dessins des Makita HK0500
Liste de pièces de rechange des Makita HK0500
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon de couverture 31 pression | ||||
| 001* | 286265-0 | 1.20 | 1.44 | |
| Capuchon de blocage de ciseau | ||||
| 002 | 416729-2 | 3.60 | 4.32 | |
| Ressort de compression 38 | ||||
| 003 | 233203-3 | 1.20 | 1.44 | |
| Guide De Ressort | ||||
| 004 | 344691-0 | 2.40 | 2.88 | |
| Ressort à lames 26 | ||||
| 005 | 232192-9 | 2.40 | 2.88 | |
| Bague de reglage | ||||
| 006 | 323724-4 | 16.50 | 19.80 | |
| Stylo 8 | ||||
| 007 | 256447-8 | 2.40 | 2.88 | |
| Guide De Ressort | ||||
| 008 | 344691-0 | 2.40 | 2.88 | |
| Ressort de compression 38 | ||||
| 009 | 233238-4 | 1.20 | 1.44 | |
| Rondelle échangeable | ||||
| 010 | 416733-1 | 3.60 | 4.32 | |
| Anneau de blocage R-38 | ||||
| 011 | 962156-6 | 1.20 | 1.44 | |
| Rondelle 27 | ||||
| 012 | 257218-6 | 7.20 | 8.64 | |
| Joint en plastique 28 | ||||
| 013 | 261113-4 | 3.60 | 4.32 | |
| Rondelle 27 | ||||
| 014 | 257218-6 | 7.20 | 8.64 | |
| Anneau d'étanchéité 12 | ||||
| 015 | 213433-2 | 3.60 | 4.32 | |
| Vis à tarauder 4x18 | ||||
| 016 | 265A48-7 | 1.00 | 1.20 | |
| Couvercle de carter de vilebrequin | ||||
| 017 | 416734-9 | 11.00 | 13.20 | |
| Bille en acier 7.0 | ||||
| 018 | 216022-2 | 1.00 | 1.20 | |
| Porte-ciseau (incl. 20 à 27) | ||||
| 019 | 135167-6 | 155.10 | 186.12 | |
| Rondelle de blocage 16 | ||||
| 019B | 231979-6 | 1.00 | 1.20 | |
| Joint X 13 | ||||
| 020* | 213173-2 | 3.60 | 4.32 | |
| Joint torique 16mm DTW181 | ||||
| 021* | 213882-3 | 1.00 | 1.20 | |
| Percuteur | ||||
| 022 | 324012-2 | 8.40 | 10.08 | |
| Rondelle plate 13 | ||||
| 023 | 267192-0 | 2.40 | 2.88 | |
| Anneau O 14 | ||||
| 024* | 213175-8 | 2.40 | 2.88 | |
| Joint torique 11 (3,5mm) | ||||
| 025* | 213117-2 | 2.40 | 2.88 | |
| Logement d'O-anneau | ||||
| 026 | 323846-0 | 3.60 | 4.32 | |
| Rondelle 21 | ||||
| 027* | 231987-7 | 1.00 | 1.20 | |
| Marteau-piqueur | ||||
| 028 | 323848-6 | 8.40 | 10.08 | |
| Anneau O 16 | ||||
| 029* | 213227-5 | 1.20 | 1.44 | |
| Anneau O 16 | ||||
| 030* | 213227-5 | 1.20 | 1.44 | |
| Stylo 5 | ||||
| 031 | 256123-4 | 2.40 | 2.88 | |
| Piston | ||||
| 032 | 416726-8 | 3.60 | 4.32 | |
| Rondelle 27 | ||||
| 033 | 267129-7 | 1.20 | 1.44 | |
| Joint torique 44 | ||||
| 034 | 213560-5 | 1.20 | 1.44 | |
| Vis à tôle Ct 4x16 | ||||
| 035 | 266034-5 | 1.00 | 1.20 | |
| Couvercle d'huile | ||||
| 036 | 416732-3 | 3.60 | 4.32 | |
| O-ring 55 | ||||
| 037 | 213663-5 | 2.40 | 2.88 | |
| O-ring 53 | ||||
| 037 | 213656-2 | 1.20 | 1.44 | |
| Bielle | ||||
| 038 | 416727-6 | 2.40 | 2.88 | |
| Vilebrequin Hk0500 | ||||
| 039 | 323826-6 | 11.00 | 13.20 | |
| Rondelle de blocage r-32 | ||||
| 040 | 962151-6 | 1.00 | 1.20 | |
| Roulement à billes 6002llu | ||||
| 041 | 211232-6 | 8.40 | 10.08 | |
| Carter de vilebrequin | ||||
| 042 | 151543-6 | 59.40 | 71.28 | |
| Manchon 27 | ||||
| 042A | 262079-1 | 2.40 | 2.88 | |
| Vis à tarauder 5x20 | ||||
| 043 | 266021-4 | 1.20 | 1.44 | |
| Joint d'étanchéité 15 | ||||
| 044 | 213219-4 | 3.60 | 4.32 | |
| Engrenage 41 | ||||
| 045 | 226779-7 | 27.50 | 33.00 | |
| Roulement à billes 6200llb | ||||
| 046 | 211066-7 | 4.80 | 5.76 | |
| O-ring 53 | ||||
| 047 | 213656-2 | 1.20 | 1.44 | |
| Couvercle de boîte de vitesses | ||||
| 048 | 151579-5 | 6.00 | 7.20 | |
| Goupille en Caoutchouc 4 | ||||
| 048A | 263002-9 | 1.00 | 1.20 | |
| Vis à tôle Ct 4x16 | ||||
| 049 | 266034-5 | 1.00 | 1.20 | |
| Rondelle de blocage S-12 | ||||
| 050 | 961052-5 | 1.00 | 1.20 | |
| Roulement a billes 6201dw1 | ||||
| 051 | 211129-9 | 8.40 | 10.08 | |
| Rondelle 12 | ||||
| 052 | 253069-5 | 1.00 | 1.20 | |
| Verrouillage de roulement 68 | ||||
| 053 | 285690-2 | 2.40 | 2.88 | |
| Vis14X12 | ||||
| 054 | 251304-5 | 1.00 | 1.20 | |
| Induit | ||||
| 055 | 518626-9 | 63.80 | 76.56 | |
| Ventilateur 60 Hk0500 | ||||
| 055A | 240021-2 | 3.60 | 4.32 | |
| Plaque intermédiaire Hk0500 | ||||
| 056 | 416730-7 | 2.40 | 2.88 | |
| Anneau d'isolation | ||||
| 057 | 681644-1 | 1.00 | 1.20 | |
| Vis autotaraudeuse 5x40 | ||||
| 058 | 266211-9 | 1.00 | 1.20 | |
| Roulement à billes 608ddw | ||||
| 059 | 210005-4 | 4.80 | 5.76 | |
| Inducteur | ||||
| 060 | 594319-2 | 36.30 | 43.56 | |
| Connexion moteur | ||||
| 060A | 654069-2 | 1.00 | 1.20 | |
| Ressort de stator 1.25-m4 | ||||
| 060B | 654002-4 | 1.00 | 1.20 | |
| S/e Porte Balais | ||||
| 062 | 643605-9 | 1.20 | 1.44 | |
| Jeu de balais de charbon CB-113 P | ||||
| 063* | 194978-8 | 12.00 | 14.40 | |
| Carter De Moteur | ||||
| 064 | 416736-5 | 16.50 | 19.80 | |
| Étiquette | ||||
| 065 | 851374-0 | 1.20 | 1.44 | |
| Circuit de contrôle de vitesse | ||||
| 066 | 631291-8 | 26.40 | 31.68 | |
| Éponge caoutchouc 13-33 Hk0500 * | ||||
| 067 | 423308-9 | 1.00 | 1.20 | |
| Poignée de l'interrupteur | ||||
| 068 | 416728-4 | 2.40 | 2.88 | |
| Commutateur | ||||
| 069 | 651969-7 | 9.60 | 11.52 | |
| Bornier Bo4553-Bo4554 A | ||||
| 069A | 654475-1 | 1.00 | 1.20 | |
| Condensateur | ||||
| 069B | 646047-6 | 3.60 | 4.32 | |
| Condensateur 0,22uF | ||||
| 070 | 645190-8 | 2.40 | 2.88 | |
| Poignée d'interrupteur | ||||
| 071 | 151544-4 | 13.20 | 15.84 | |
| Goupille en Caoutchouc 4 | ||||
| 071A | 263002-9 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 072 | 265A48-7 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 073 | 265A48-7 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 074 | 687124-5 | 1.00 | 1.20 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 075 | 695123-3 | 22.00 | 26.40 | |
| Plus disponible, pas de remplacement | ||||
| 076 | 682505-8 | |||
| Rondelle de blocage 16 | ||||
| 077 | 231979-6 | 1.00 | 1.20 | |
| Porte-ciseau (incl. 20 à 27) | ||||
| 078 | 135167-6 | 155.10 | 186.12 | |
