Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita GN900'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

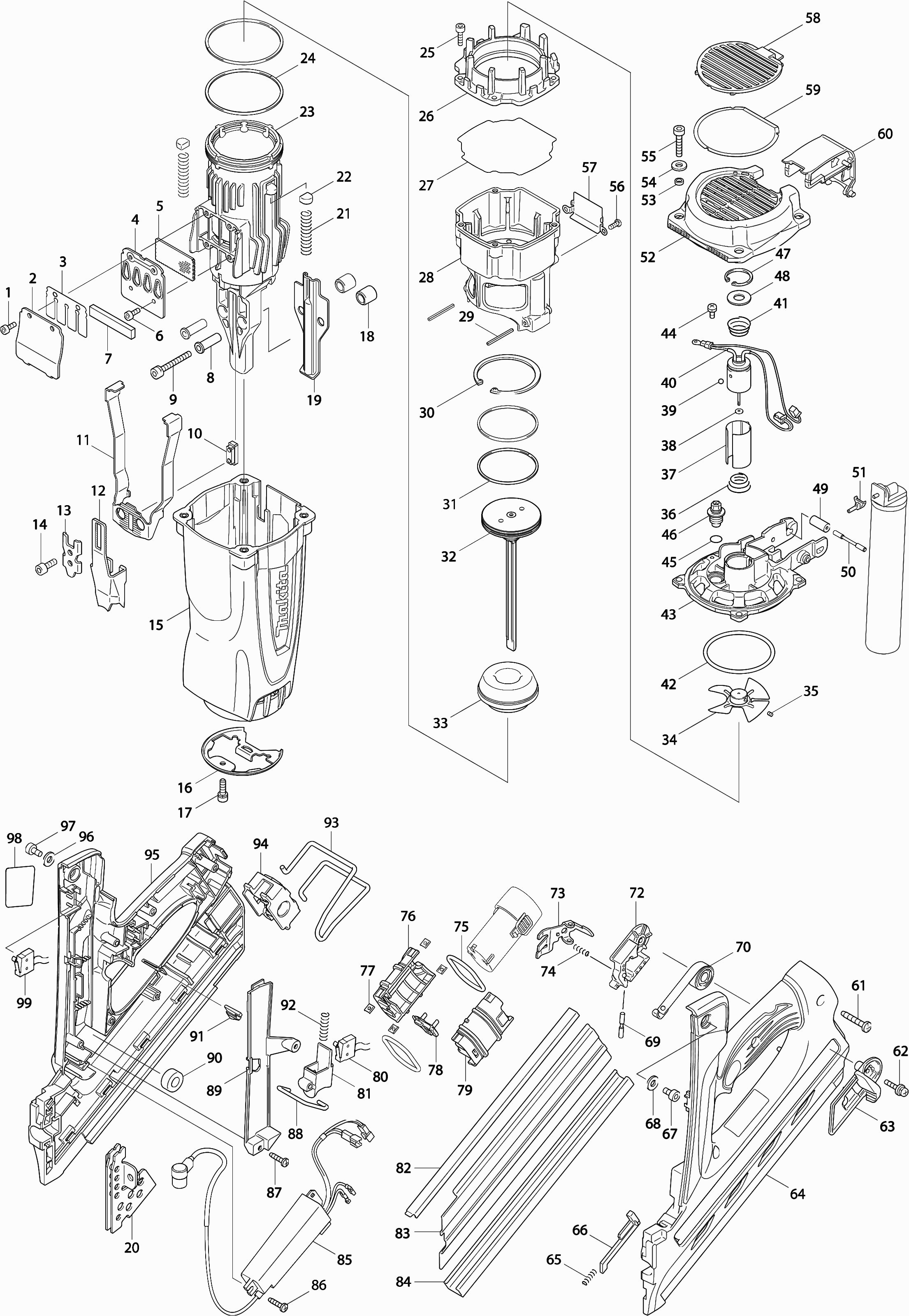

Dessins des Makita GN900
Liste de pièces de rechange des Makita GN900
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boulon Allen M4x10 | ||||
| 001 | 922112-8 | 1.00 | 1.20 | |
| Chapeau d'échappement | ||||
| 002 | 345984-8 | 7.20 | 8.64 | |
| Valve d'échappement | ||||
| 003 | 345982-2 | 2.40 | 2.88 | |
| Échappement | ||||
| 004 | 345983-0 | 4.80 | 5.76 | |
| Plaque perforée | ||||
| 005 | 352008-3 | 2.40 | 2.88 | |
| Boulon Allen M4x10 | ||||
| 006 | 922112-8 | 1.00 | 1.20 | |
| Bague D'amortissement | ||||
| 007 | 352009-1 | 3.60 | 4.32 | |
| Bus 5 | ||||
| 008 | 325711-9 | 3.60 | 4.32 | |
| Vis à tête hexagonale M5x35 | ||||
| 009 | 266271-1 | 1.20 | 1.44 | |
| Piece De Raccordement | ||||
| 010 | 313157-1 | 13.20 | 15.84 | |
| Levier | ||||
| 011 | 345987-2 | 16.50 | 19.80 | |
| Point de contact Gn900 | ||||
| 012 | 345990-3 | 16.50 | 19.80 | |
| Plaque de bras | ||||
| 013 | 345991-1 | 2.40 | 2.88 | |
| Boulon à six pans creux 5x10 | ||||
| 014 | 922207-7 | 1.00 | 1.20 | |
| Bague de bride Ps64 73 7900 A | ||||
| 015 | 038171042 | 2.40 | 2.88 | |
| Plaque de couverture avant | ||||
| 016 | 346008-3 | 10.80 | 12.96 | |
| Vis 5X16 JR3051T A | ||||
| 017 | 265C32-4 | 1.00 | 1.20 | |
| Bus 8 | ||||
| 018 | 257784-3 | 2.40 | 2.88 | |
| Guide de pièce de frappe | ||||
| 019 | 346124-1 | 11.00 | 13.20 | |
| Guide de broche de frappe | ||||
| 020 | 346357-8 | 39.60 | 47.52 | |
| Ressort de compression 8 | ||||
| 021 | 234127-6 | 1.20 | 1.44 | |
| Capuchon en Caoutchouc | ||||
| 022 | 424138-1 | 3.60 | 4.32 | |
| Cylindre | ||||
| 023 | 318496-4 | 105.60 | 126.72 | |
| Joint | ||||
| 024 | 324973-6 | 10.80 | 12.96 | |
| Boulon à six pans creux 4x16 | ||||
| 025 | 922127-5 | 1.00 | 1.20 | |
| Chambre Supérieure | ||||
| 026 | 318322-7 | 6.00 | 7.20 | |
| Rondelle | ||||
| 027 | 424139-9 | 3.60 | 4.32 | |
| Chambre | ||||
| 028 | 318320-1 | 11.00 | 13.20 | |
| Goupille Elastique | ||||
| 029 | 951078-5 | 1.00 | 1.20 | |
| Anneau de blocage R-58 | ||||
| 030 | 962254-6 | 3.60 | 4.32 | |
| Bague de piston | ||||
| 031 | 324972-8 | 8.40 | 10.08 | |
| Goupille de frappe | ||||
| 032 | 158840-1 | 124.30 | 149.16 | |
| COUSSIN DE CHOC | ||||
| 033 | 424137-3 | 3.60 | 4.32 | |
| Ventilateur 60 | ||||
| 034 | 241674-0 | 10.80 | 12.96 | |
| Vis de réglage M3x4 | ||||
| 035 | 913904-6 | 2.40 | 2.88 | |
| Ressort de pression 12-18 | ||||
| 036 | 233969-5 | 1.00 | 1.20 | |
| Caisson du moteur | ||||
| 037 | 454002-2 | 2.40 | 2.88 | |
| Rondelle en époxy | ||||
| 038 | 261141-9 | 1.00 | 1.20 | |
| Boule d'acier 3 | ||||
| 039 | 216019-1 | 1.00 | 1.20 | |
| Moteur à courant continu | ||||
| 040 | 629860-7 | 124.30 | 149.16 | |
| Ressort de pression 12-18 | ||||
| 041 | 233969-5 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 042 | 213677-4 | |||
| Culasse | ||||
| 043 | 318321-9 | 45.10 | 54.12 | |
| Vis 4x8 | ||||
| 044 | 652014-1 | 1.00 | 1.20 | |
| Joint torique 10 | ||||
| 045 | 213070-2 | 1.00 | 1.20 | |
| Bougie d'allumage | ||||
| 046 | 162269-5 | 11.00 | 13.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 047 | 962103-7 | |||
| Anneau 10 | ||||
| 048 | 253024-7 | 1.00 | 1.20 | |
| Bague en caoutchouc 9 | ||||
| 049 | 422044-4 | 1.00 | 1.20 | |
| Goupille de Col 4 | ||||
| 050 | 324976-0 | 2.40 | 2.88 | |
| Adaptateur | ||||
| 051 | 454003-0 | 1.20 | 1.44 | |
| Couvercle supérieur | ||||
| 052 | 450730-7 | 8.40 | 10.08 | |
| Bus 5 | ||||
| 053 | 257672-4 | 1.20 | 1.44 | |
| Rondelle 5mm DSP601 A | ||||
| 054 | 253414-4 | 1.00 | 1.20 | |
| Vis à six pans | ||||
| 055 | 922242-5 | 1.00 | 1.20 | |
| Vis 4X10 1050Dw * | ||||
| 056 | 265069-3 | 1.00 | 1.20 | |
| Plaque de Blocage | ||||
| 057 | 345985-6 | 3.60 | 4.32 | |
| Couvercle De Filtre | ||||
| 058 | 450733-1 | 3.60 | 4.32 | |
| Filtre | ||||
| 059 | 162270-0 | 8.40 | 10.08 | |
| Bouton de déverrouillage | ||||
| 060 | 454202-4 | 6.00 | 7.20 | |
| Vis autotaraudeuse 5X25 | ||||
| 061 | 266041-8 | 1.00 | 1.20 | |
| Vis 4x20 | ||||
| 062 | 911138-5 | 1.00 | 1.20 | |
| Plateau De Pression | ||||
| 063 | 450735-7 | 2.40 | 2.88 | |
| Jeu De Poignees | ||||
| 064 | 188625-1 | 48.40 | 58.08 | |
| Étiquette d'indication LED | ||||
| 064A | 808225-8 | 2.40 | 2.88 | |
| Etiquette Info. | ||||
| 064B | 810458-3 | 2.40 | 2.88 | |
| Ressort de compression 4 | ||||
| 065 | 233054-4 | 1.00 | 1.20 | |
| Axe De Blocage | ||||
| 066 | 310289-5 | 15.40 | 18.48 | |
| Vis à six pans creux 5x10 | ||||
| 067 | 265907-9 | 1.00 | 1.20 | |
| Rondelle 5mm DSP601 A | ||||
| 068 | 253414-4 | 1.00 | 1.20 | |
| Goupille de Col 4 | ||||
| 069 | 324977-8 | 2.40 | 2.88 | |
| Ressort en spirale complet | ||||
| 070 | 158791-8 | 12.10 | 14.52 | |
| Porte-pression | ||||
| 072 | 450734-9 | 3.60 | 4.32 | |
| Plateau De Pression | ||||
| 073 | 345992-9 | 4.80 | 5.76 | |
| Ressort de compression 3 | ||||
| 074 | 234084-8 | 2.40 | 2.88 | |
| Plaq.en Caoutchouc (1) | ||||
| 075 | 424152-7 | 1.20 | 1.44 | |
| Ensemble porte-batterie pour Gn900 | ||||
| 076 | 188598-8 | 6.00 | 7.20 | |
| Tole De Construction | ||||
| 077 | 345749-8 | 1.00 | 1.20 | |
| Unité de connexion | ||||
| 078 | 643817-4 | 2.40 | 2.88 | |
| Ensemble porte-batterie pour Gn900 | ||||
| 079 | 188598-8 | 6.00 | 7.20 | |
| Unité de commutation | ||||
| 080 | 638642-6 | 11.00 | 13.20 | |
| Bouton de commande | ||||
| 081 | 450736-5 | 3.60 | 4.32 | |
| Guide de clou | ||||
| 082 | 345988-0 | 11.00 | 13.20 | |
| Plaque à clous | ||||
| 083 | 345989-8 | 11.00 | 13.20 | |
| Support de magazine | ||||
| 084 | 345981-4 | 15.40 | 18.48 | |
| Unité d'allumage Gn900 A | ||||
| 085 | 620158-5 | 112.20 | 134.64 | |
| Vis à tarauder 4x18 | ||||
| 086 | 265A48-7 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 087 | 265A48-7 | 1.00 | 1.20 | |
| Broche de Verrouillage de Chambre | ||||
| 088 | 324974-4 | 3.60 | 4.32 | |
| Couvercle de fil | ||||
| 089 | 450740-4 | 3.60 | 4.32 | |
| Filtre de ligne | ||||
| 090 | 688131-1 | 1.00 | 1.20 | |
| Lentille | ||||
| 091 | 450741-2 | 2.40 | 2.88 | |
| Ressort de Compression 6 | ||||
| 092 | 231307-5 | 1.00 | 1.20 | |
| Crochet de transport | ||||
| 093 | 324953-2 | 3.00 | 3.60 | |
| porte pour crochet de transport | ||||
| 094 | 318338-2 | 7.20 | 8.64 | |
| Jeu De Poignees | ||||
| 095 | 188625-1 | 48.40 | 58.08 | |
| Étiquette d'indication LED | ||||
| 095A | 808225-8 | 2.40 | 2.88 | |
| Etiquette Info. | ||||
| 095B | 810458-3 | 2.40 | 2.88 | |
| Rondelle 5mm DSP601 A | ||||
| 096 | 253414-4 | 1.00 | 1.20 | |
| Vis à six pans creux 5x10 | ||||
| 097 | 265907-9 | 1.00 | 1.20 | |
| Plaque nominative "gn900" | ||||
| 098 | 866161-4 | 3.60 | 4.32 | |
| Unité de commutation | ||||
| 099 | 638642-6 | 11.00 | 13.20 | |
