Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita GA5041C'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

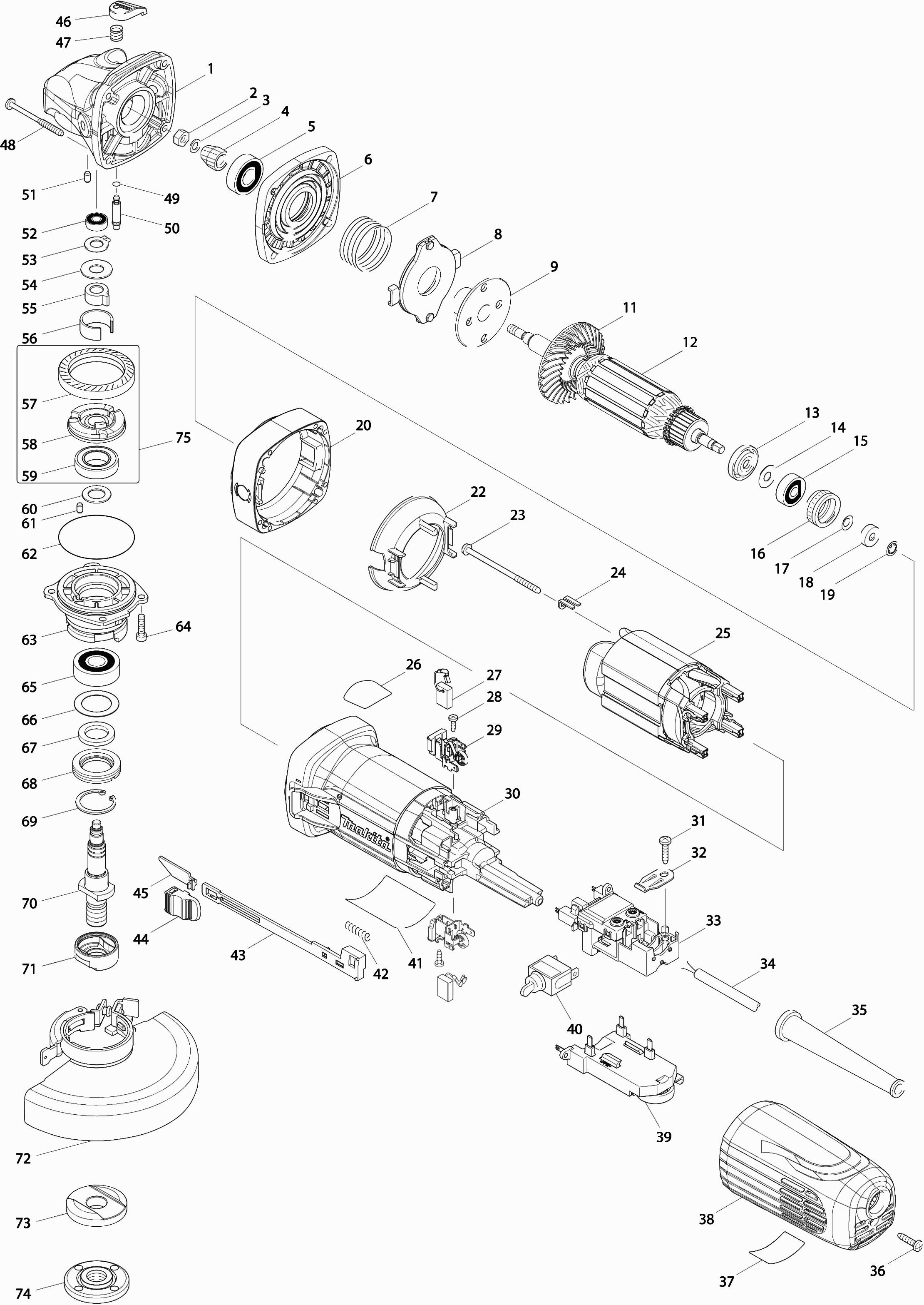

Dessins des Makita GA5041C
Liste de pièces de rechange des Makita GA5041C
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Boîtier d'engrenage PC5010C/Série GA A | ||||
| 001 | 136013-6 | 16.13 | 19.36 | |
| Écrou M6 | ||||
| 002 | 252186-8 | 0.83 | 1.00 | |
| Rondelle 6 | ||||
| 003 | 253077-6 | 0.83 | 1.00 | |
| Engrenage 11 | ||||
| 004 | 227591-8 | 6.58 | 7.90 | |
| Roulement à billes 6001zz | ||||
| 005 | 211148-5 | 8.46 | 10.15 | |
| Palier | ||||
| 006 | 141981-0 | 8.84 | 10.61 | |
| Ressort de compression 33 | ||||
| 007 | 234230-3 | 0.83 | 1.00 | |
| Porte-embrayage | ||||
| 008 | 141515-9 | 27.35 | 32.82 | |
| Plaque D'embrayage | ||||
| 009 | 326132-8 | 14.90 | 17.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 011 | 240135-7 | |||
| Induit 240v | ||||
| 012 | 515398-7 | 60.98 | 73.18 | |
| Anneau d'isolation | ||||
| 013 | 681656-4 | 0.83 | 1.00 | |
| Rondelle 7 | ||||
| 014 | 253823-7 | 0.83 | 1.00 | |
| Roulement à billes 627ddw | ||||
| 015 | 210045-2 | 3.22 | 3.86 | |
| Anneau de labyrinthe GA5040C A | ||||
| 016 | 422750-1 | 2.21 | 2.65 | |
| Rondelle ressort 6 | ||||
| 017 | 267756-0 | 0.83 | 1.00 | |
| Douille magnétique Rt0700 A | ||||
| 018 | 688117-5 | 2.80 | 3.36 | |
| Anneau de retenue | ||||
| 019 | 259039-2 | 0.83 | 1.00 | |
| Entretoise Ga5041C A | ||||
| 020 | 455351-0 | 2.08 | 2.50 | |
| Plaque Intermediaire | ||||
| 022 | 453375-0 | 1.43 | 1.72 | |
| Vis taraudeuse 4x70 | ||||
| 023 | 266258-3 | 0.83 | 1.00 | |
| Plateau De Retenue | ||||
| 024 | 344871-8 | 0.83 | 1.00 | |
| Inducteur | ||||
| 025 | 626653-3 | 31.61 | 37.93 | |
| Étiquette "sjs2" | ||||
| 026 | 898443-6 | 2.80 | 3.36 | |
| Set de balais en carbone CB-318 | ||||
| 027 | 191978-9 | 8.46 | 10.15 | |
| Vis à tôle Pt3x10 | ||||
| 028 | 266007-8 | 0.83 | 1.00 | |
| S/e Porte Balais | ||||
| 029 | 643770-4 | 1.43 | 1.72 | |
| Boîtier de moteur B | ||||
| 030 | 453376-8 | 7.44 | 8.93 | |
| Pas d'informations disponibles, non commandable | ||||
| 031 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 031-1 | 265B67-9 | |||
| Soulageur de contrainte | ||||
| 032 | 687169-3 | 0.83 | 1.00 | |
| Support de Commutateur Ga5040C A | ||||
| 033 | 632K98-1 | 9.52 | 11.42 | |
| Câble d'alimentation 2x1.50 4.0mtr | ||||
| 034 | 695123-3 | 21.70 | 26.04 | |
| Passe-câble 8-110 | ||||
| 035 | 682559-5 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 036 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 036-1 | 265B67-9 | |||
| Étiquette "indication" | ||||
| 037 | 898444-4 | 2.93 | 3.52 | |
| Couvercle Latéral | ||||
| 038 | 453365-3 | 3.55 | 4.26 | |
| Unité de contrôle Ga5040C A | ||||
| 039 | 620734-5 | 46.31 | 55.57 | |
| Pas d'informations disponibles, non commandable | ||||
| 039-1 | 620G02-8 | |||
| Pas d'informations disponibles, non commandable | ||||
| 040 | 651428-1 | |||
| Plaque de nom "ga5041c" | ||||
| 041 | 897102-9 | 2.80 | 3.36 | |
| Ressort de compression 4 | ||||
| 042 | 233071-4 | 0.83 | 1.00 | |
| Poignée de l'interrupteur | ||||
| 043 | 453847-5 | 0.83 | 1.00 | |
| Bouton De Commande | ||||
| 044 | 453377-6 | 0.83 | 1.00 | |
| Tole De Commutation | ||||
| 045 | 346557-0 | 1.01 | 1.21 | |
| Capuchon de pointe | ||||
| 046 | 453369-5 | 0.83 | 1.00 | |
| Ressort de compression 8 | ||||
| 047 | 234057-1 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x50 | ||||
| 048 | 265872-2 | 0.83 | 1.00 | |
| Joint torique 4 | ||||
| 049 | 213032-0 | 0.83 | 1.00 | |
| Goupille de col 6mm | ||||
| 050 | 256535-1 | 0.83 | 1.00 | |
| Goupille en Caoutchouc 4 | ||||
| 051 | 263002-9 | 0.83 | 1.00 | |
| Roulement à billes 696ZZ A | ||||
| 052 | 210026-6 | 3.65 | 4.38 | |
| Bague de sécurité S-9 | ||||
| 053 | 961005-4 | 0.83 | 1.00 | |
| Rondelle 10 | ||||
| 054 | 253180-3 | 1.01 | 1.21 | |
| Douille d'espacement Ga5040C A | ||||
| 055 | 310683-1 | 5.24 | 6.29 | |
| Anneau de retenue | ||||
| 056 | 346556-2 | 2.44 | 2.93 | |
| Engrenage 11 | ||||
| 057 | 227592-6 | 5.88 | 7.06 | |
| Embrayage | ||||
| 058 | 313228-4 | 10.81 | 12.97 | |
| Roulement à billes 6903zz | ||||
| 059 | 210302-8 | 8.46 | 10.15 | |
| Rondelle 12 | ||||
| 060 | 253744-3 | 0.83 | 1.00 | |
| Goupille en Caoutchouc 4 | ||||
| 061 | 263002-9 | 0.83 | 1.00 | |
| O-Anneau 51 | ||||
| 062 | 213641-5 | 0.83 | 1.00 | |
| Logement De Palier | ||||
| 063 | 318839-0 | 4.58 | 5.50 | |
| Boulon à six pans creux 4x16 | ||||
| 064 | 266437-3 | 0.83 | 1.00 | |
| Roulement à billes 6201dw1 | ||||
| 065 | 211129-9 | 7.44 | 8.93 | |
| Rondelle 21 | ||||
| 066 | 267279-8 | 0.83 | 1.00 | |
| Bague en feutre 17mm | ||||
| 067 | 443124-3 | 0.83 | 1.00 | |
| Verrouillage de roulement | ||||
| 068 | 285854-8 | 1.21 | 1.45 | |
| Bague de blocage R-26 A | ||||
| 069 | 962105-3 | 0.83 | 1.00 | |
| Arbre | ||||
| 070 | 326133-6 | 26.11 | 31.33 | |
| Porte-anneau de guidage | ||||
| 071 | 310514-4 | 8.46 | 10.15 | |
| Couverture protectrice 125 mm meulage et ponçage | ||||
| 072 | 141P36-7 | 11.50 | 13.80 | |
| Joint torique 4 | ||||
| 072A | 213009-5 | 0.83 | 1.00 | |
| Vis 5x16 | ||||
| 072B | 265180-1 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 073 | 224447-6 | |||
| Sluitmoer M14x45mm | ||||
| 074 | 224554-5 | 3.73 | 4.48 | |
| Embrayage | ||||
| 075 | 135555-7 | 28.85 | 34.62 | |
