Dessins techniques et pièces de rechange Makita G1700I

Recherche de pièces de rechange:
MakitaLa référence G1700I doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.
Dessins techniques
Liste de pièces de rechange

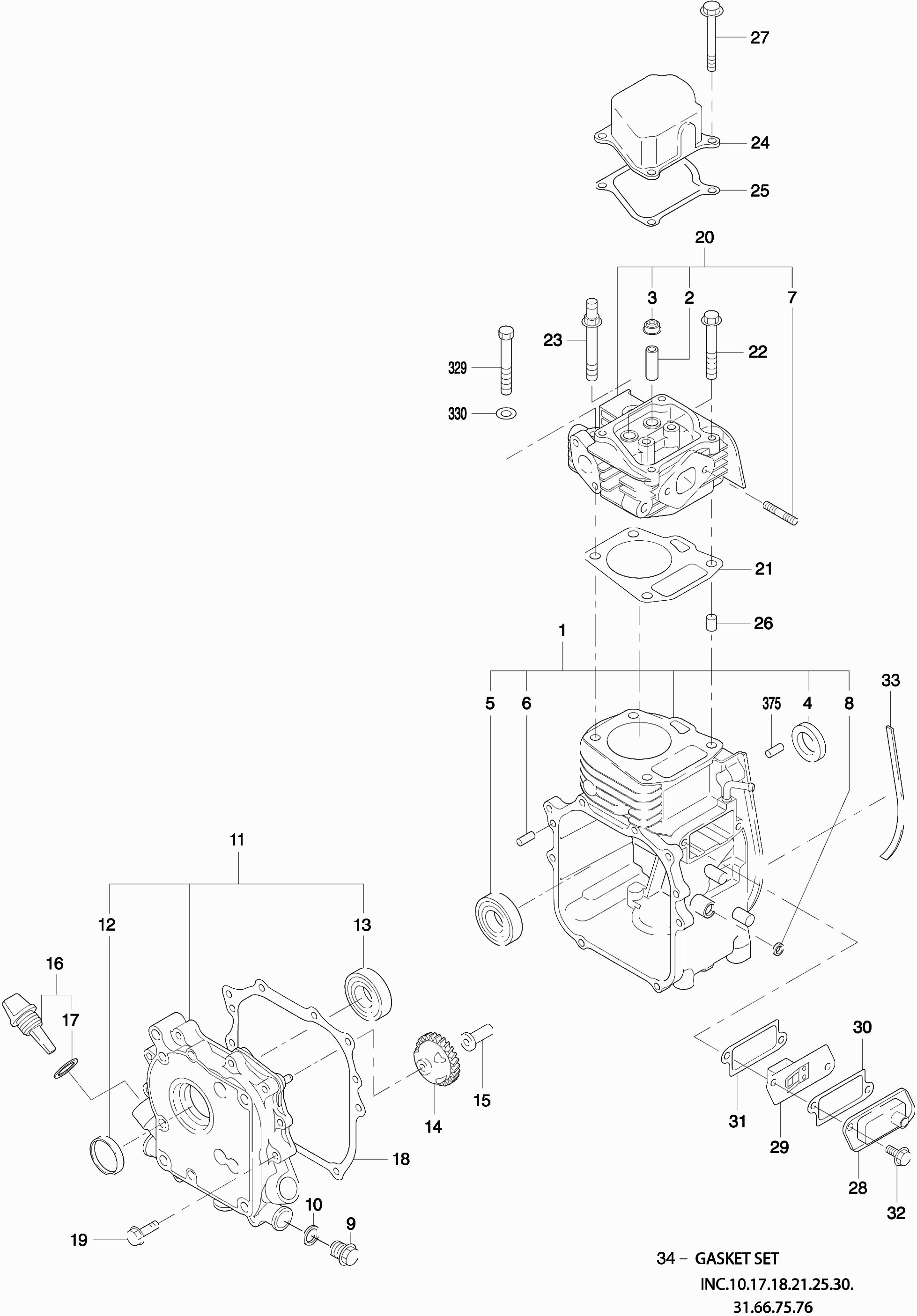

Dessins des MAKITA G1700I

Liste de pièces de rechange des Makita G1700I

Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
Carterhuis
0012841010301Carterhuis€ 299.48
Klepgeleider
0022371420203Klepgeleider€ 34.87
Kleppakking
0032771601001Kleppakking€ 4.65
Oliekeerring 20X32X6 G1700I
0040440200070Oliekeerring 20X32X6 G1700I€ 4.65
Kogellager G1700I
0050600200140Kogellager G1700I€ 10.96
Paspen Eg601A A
0060310060020Paspen Eg601A A€ 1.00
Tapeind G1700I
0070105060420Tapeind G1700I€ 2.11
Oliekeerring 6X10X2,5 G4300L
0080440060020Oliekeerring 6X10X2,5 G4300L€ 4.65
Carterplug Eg-Series
0090401140030Carterplug Eg-Series€ 2.11
Pakking G2400-3500-550
0100211140020Pakking G2400-3500-550€ 1.00
Commande impossible
01120F1120131Commande impossible
Plug, rubber
0122301710203Plug, rubber€ 4.65
Kogellager G1700I
0130600200140Kogellager G1700I€ 10.96
Regulateurtandwiel
0142844500301Regulateurtandwiel€ 10.96
Regulateurmof
0152054190103Regulateurmof€ 22.02
Oliepeilstok
0162306360111Oliepeilstok€ 2.47
Commande impossible
017424100-6Commande impossible
Karterpakking
0182841600303Karterpakking€ 1.74
Flange Bolt
01934K2090208Flange Bolt€ 2.11
Culasse
02020F1300321Culasse€ 123.78
Pakking, kop-
0212841500113Pakking, kop-€ 6.68
Flensbout G1700I
0220110080210Flensbout G1700I€ 1.45
Flensbout G1700I
0230110080301Flensbout G1700I€ 3.27
Kleppendeksel
0242841550103Kleppendeksel€ 8.57
Karterpakking
0252841600703Karterpakking€ 2.83
Commande impossible
0262771501103Commande impossible
Flensbout G1700I
0270110060420Flensbout G1700I€ 1.74
Ontluchtingskap
0282841430101Ontluchtingskap€ 6.68
Ontluchtingskap
0292841440101Ontluchtingskap€ 8.57
Pakking nokplaat
0302301600613Pakking nokplaat€ 1.23
Joint
0312301600703Joint€ 1.00
Flensbout G24/35/5500
0320110060020Flensbout G24/35/5500€ 1.45
Spons, krukas-
03333K5831703Spons, krukas-€ 2.47
Pakking set
0342849900217Pakking set€ 16.31
Commande impossible
03520F2060101Commande impossible
Commande impossible
0360053203101Commande impossible
Afstandhouder 0,8 G1700I
0370230200100Afstandhouder 0,8 G1700I€ 1.45
Afstandhouder 1,0 G1700I
037A0230200110Afstandhouder 1,0 G1700I€ 1.45
Afstandhouder 1,2 G1700I
037B0230200120Afstandhouder 1,2 G1700I€ 2.11
Ring G1700I
0380200150040Ring G1700I€ 2.47
Moer G2400R
0390021814000Moer G2400R€ 2.47
Bielle
0402842250130Bielle€ 37.67
Commande impossible
0412842300103Commande impossible
Axe De Piston
0422302330103Axe De Piston€ 3.70
Piston
04328423401H3Piston€ 24.09
Zuiger 0,25
043A28423402H3Zuiger 0,25€ 26.49
Zuiger 0,50
043B28423403H3Zuiger 0,50€ 26.49
Zuigerveer set standaard
0442742350107Zuigerveer set standaard€ 34.87
Zuigerveerset 0,25mm
044A2742350207Zuigerveerset 0,25mm€ 37.67
Zuigerveerset 0,50mm
044B2742350307Zuigerveerset 0,50mm€ 34.87
Borgring G1700I
0450565110010Borgring G1700I€ 1.00
Nokkenas
0462843170111Nokkenas€ 97.16
Broche
0472273860123Broche€ 12.34
Vrijloophaak
0482843640103Vrijloophaak€ 10.96
Veerpen Eg601A
0490051904100Veerpen Eg601A€ 1.00
Borgring S-17
050961057-5Borgring S-17€ 1.00
Retourveer
0512743870123Retourveer€ 1.23
Poussoir
0522743330103Poussoir€ 8.57
Kleppenveer
0532743360103Kleppenveer€ 2.11
Plateau De Retenue
0542743370203Plateau De Retenue€ 3.27
Inlaatklep
05520F3340103Inlaatklep€ 14.45
Uitlaatklep
05628433501H3Uitlaatklep€ 13.94
Tegenklep
05713210KA031Tegenklep€ 1.23
Stoterstang
05820F3530103Stoterstang€ 4.65
Tuimelaar
05920F3600113Tuimelaar€ 4.14
Bout tbv tuimelaar
0602693580103Bout tbv tuimelaar€ 4.14
Moer G4100R
0610170060090Moer G4100R€ 2.11
Plaque De Guidage
0622743650103Plaque De Guidage€ 1.74
Muffler
0632843020120Muffler€ 153.07
Vonkenvanger
0642693760101Vonkenvanger€ 14.45
Tapschroef M4X6L G1700I
0650150040060Tapschroef M4X6L G1700I€ 1.00
Uitlaatpakking
0662303520401Uitlaatpakking€ 2.47
Flensmoer M6 G1700I
0670180060030Flensmoer M6 G1700I€ 1.74
Flensbout M8X1,25X80L G1700I
0680110080110Flensbout M8X1,25X80L G1700I€ 4.14
Uitlaatpijp
0692843410113Uitlaatpijp€ 29.28
Commande impossible
0700011406160Commande impossible
Luchtfilter cpl
0712843263000Luchtfilter cpl€ 43.66
Joint
0722273600413Joint€ 1.00
Filtre à Air
0732843263108Filtre à Air€ 7.55
Tussenstuk
0742843290303Tussenstuk€ 8.57
Inlet Manifold Gasket
0752273590203Inlet Manifold Gasket€ 1.00
Inlet Manifold Gasket
0761573500103Inlet Manifold Gasket€ 1.00
Moer M/Revet G28/6100R
0770023806000Moer M/Revet G28/6100R€ 1.02
Commande impossible
0780110060180Commande impossible
Channel
0792843210103Channel€ 6.68
Rubber Pijp G2400-3501-350
0800851080000Rubber Pijp G2400-3501-350€ 14.45
Spons
08133K5831513Spons€ 1.74
Spons 2
08233K5832113Spons 2€ 1.23
Regulateurhefboom
0832844230503Regulateurhefboom€ 6.68
Regulateurpen
0842304220103Regulateurpen€ 5.95
Commande impossible
0870031305000Commande impossible
Commande impossible
0880011406250Commande impossible
Moer G2400-3500-550
0890186060020Moer G2400-3500-550€ 1.02
Gashendel
0912844600303Gashendel€ 9.66
Commande impossible
0920110060010Commande impossible
Vliegwielhuis
0952845120103Vliegwielhuis€ 91.84
Bague
0962845550103Bague€ 2.83
Flensbout G1700I
0970110080160Flensbout G1700I€ 2.11
Flensbout G1700I
0980110080302Flensbout G1700I€ 2.11
Cilinderschot
0992845360101Cilinderschot€ 24.09
Flensbout G1700I
1000110060440Flensbout G1700I€ 1.74
Commande impossible
1010110080150Commande impossible
Ventilateur
1022845420113Ventilateur€ 16.31
Klem Voor Oliesensor G5500R
1030566000260Klem Voor Oliesensor G5500R€ 2.11
Startinrichting compleet
1042845022110Startinrichting compleet€ 75.87
Start spiraalveer
1052845022408Start spiraalveer€ 22.02
Koordhaspel
1062845022208Koordhaspel€ 18.17
Corde
1072845023308Corde€ 6.68
Startergreep
108140884-5Startergreep€ 3.70
Palinrichting
1092845022308Palinrichting€ 3.27
Frictieveer
1102845022608Frictieveer€ 7.55
Terugstelveer
1112845022708Terugstelveer€ 3.70
Frictieplaat
1122845022518Frictieplaat€ 12.34
Borgring C-type
1132845023108Borgring C-type€ 4.14
Koordgeleider
1142845610103Koordgeleider€ 10.96
Plaque d’appui
11533K5300103Plaque d’appui€ 10.96
Borgring E-type
1162845022908Borgring E-type€ 1.00
Geleiding palinrichting
1172845022808Geleiding palinrichting€ 4.14
Commande impossible
1180110060140Commande impossible
Joint-plaque
11934K4010203Joint-plaque€ 9.66
Afdichtspons B/h
1202845120303Afdichtspons B/h€ 2.83
Isolatiestrip B1
1212845360623Isolatiestrip B1€ 12.34
Afdichtrubber
1222845360503Afdichtrubber€ 8.57
Carburateur
1232846230230Carburateur€ 193.00
Smoorklep
1242846253508Smoorklep€ 10.96
Vis
1252846245508Vis€ 5.95
Commande impossible
1262846252508Commande impossible
Vis
1272846245508Vis€ 5.95
Sproeier
1282846242008Sproeier€ 9.66
Chokehandel
1292846252008Chokehandel€ 24.09
Gashandel pen
1302846253108Gashandel pen€ 24.09
Boulon
1312846235508Boulon€ 4.65
Aiguille
1322796250008Aiguille€ 26.49
Goupille
1332846251508Goupille€ 3.70
Vlotterkamer
1342846255008Vlotterkamer€ 29.28
Joint
1352516235008Joint€ 1.74
Kamerpakking
1362846254008Kamerpakking€ 9.66
Flotteur
1372846250508Flotteur€ 29.28
Hoofdsproeier
1382846240008Hoofdsproeier€ 13.94
Commande impossible
1392846245608Commande impossible
Chokeveer
1402846244508Chokeveer€ 4.65
Rubberslang
1412846256508Rubberslang€ 1.23
Vis
1422516266108Vis€ 6.68
Pasbus
1432516255908Pasbus€ 1.45
Vis De Reglage
1442846235308Vis De Reglage€ 3.27
Stelschroefveer
1452796244508Stelschroefveer€ 3.27
Binnenbus
1462846256108Binnenbus€ 2.83
Veer (gasnaald)
1472846231508Veer (gasnaald)€ 4.14
Joint Torique
1482846245108Joint Torique€ 5.30
Joint Torique
1492846245008Joint Torique€ 4.14
Clip tbv draad
1512846257008Clip tbv draad€ 4.65
Rubberslang
1522846256618Rubberslang€ 1.74
Moteur
1532846258008Moteur€ 81.19
Steun tbv motor
1542846257608Steun tbv motor€ 32.08
Vis
1552846245808Vis€ 1.00
Vis
1562846245708Vis€ 1.00
Hendel (verbinding)
1572846255508Hendel (verbinding)€ 5.30
Ressort
1582846244608Ressort€ 1.23
Etrier
1592846257508Etrier€ 14.45
Vis
1602846245708Vis€ 1.00
Magneto Rotor Comp.
1612847935031Magneto Rotor Comp.€ 123.78
Ontsteking
1622847953001Ontsteking€ 137.09
Impulsie spoel
1632847954001Impulsie spoel€ 57.90
Beugel tbv ontsteking
1652847956101Beugel tbv ontsteking€ 6.68
Commande impossible
1670023808000Commande impossible
Commande impossible
1680110060010Commande impossible
Bougie Bmr4A A
1690650140380Bougie Bmr4A A€ 10.96
Plug tbv doorvoer
1712847550103Plug tbv doorvoer€ 4.14
Harnas tbv impulsiespoel
1722847958103Harnas tbv impulsiespoel€ 10.96
Harnas tbv motor
17334K2110103Harnas tbv motor€ 130.44
Commande impossible
1742307630111Commande impossible
Houder tbv sensor
1762307580103Houder tbv sensor€ 3.70
Schroef & Ring G1700I
1770043506100Schroef & Ring G1700I€ 1.00
Montageklem
1792267510103Montageklem€ 1.00
Veldwikkeling
18034K2105101Veldwikkeling€ 366.03
Flange Bolt
18134K2090208Flange Bolt€ 2.11
Induit
18234K2006101Induit€ 232.93
Flensbout G1700I
1840010406120Flensbout G1700I€ 1.00
Backplate
18734K2090108Backplate€ 110.47
Flange Bolt
18834K2090208Flange Bolt€ 2.11
Commande impossible
191AKU51200401Commande impossible
Commande impossible
191BKU51203401Commande impossible
Commande impossible
1930110060140Commande impossible
Gelijkrichter
19434K2090308Gelijkrichter€ 57.90
Vis
19534K2090408Vis€ 3.27
Conducteur de terre
19634K4190203Conducteur de terre€ 4.65
Pince
19734K2090608Pince€ 2.47
Vis
19834K2090508Vis€ 3.27
Bundelband
19934K2090708Bundelband€ 2.83
Frame voor (r)
20033K3710103Frame voor (r)€ 18.17
Frame voor (l)
20133K3720103Frame voor (l)€ 22.02
Frame achter (r)
20233K3730103Frame achter (r)€ 14.45
Frame achter (l)
20333K3740103Frame achter (l)€ 14.45
Spons tbv frame achter
20433K5841303Spons tbv frame achter€ 1.00
Basisplaat, inv
20534K3060123Basisplaat, inv€ 46.98
Spons tbv basisplaat
20633K5831003Spons tbv basisplaat€ 10.96
Spons tbv basisplaat
20733K5831103Spons tbv basisplaat€ 1.74
Spons tbv basisplaat
20833K5832003Spons tbv basisplaat€ 5.30
Bout Met Ring G3501-5501R
2090011408200Bout Met Ring G3501-5501R€ 1.00
Montagebasis
21033K3010101Montagebasis€ 29.28
Moer M/Revet G28/6100R
2110023806000Moer M/Revet G28/6100R€ 1.02
Flensbout G24/35/5500
2120110060020Flensbout G24/35/5500€ 1.45
Ecrou
21333K3800103Ecrou€ 1.00
Doorvoer (frame achter)
21433K3800503Doorvoer (frame achter)€ 1.74
Backplate
21533K3760103Backplate€ 18.17
Bevestigingselement
21633K3610101Bevestigingselement€ 10.96
Commande impossible
2170110060180Commande impossible
Schroef
2180140050100Schroef€ 1.00
Bedieningspaneel
21934K4802130Bedieningspaneel€ 366.03
Voorpaneel
22033K4010113Voorpaneel€ 43.66
Folie
22133K4890203Folie€ 18.17
Commutateur
22233B4000708Commutateur€ 29.28
Schakelaarkap
22334K4181303Schakelaarkap€ 5.95
Stopcontact Ra m/klep
2243584062108Stopcontact Ra m/klep€ 34.87
Schroef G2400-5501R
2250043603120Schroef G2400-5501R€ 1.00
Moer G2400R-Etc
2260021703000Moer G2400R-Etc€ 1.00
Plaat tbv folie
22833K4070923Plaat tbv folie€ 5.30
Schroef En Ring
2290131040060Schroef En Ring€ 1.00
Led-indicator
230KD31100111Led-indicator€ 46.98
Tapschroef G1700I
2310150030020Tapschroef G1700I€ 1.00
Ontstekingsschakelaar
23233K4181103Ontstekingsschakelaar€ 8.57
Bouton Rotatif
23333K4201003Bouton Rotatif€ 3.70
Bal tbv draaiknop
23433K4207103Bal tbv draaiknop€ 1.02
Veer tbv draaiknop
23533K4207403Veer tbv draaiknop€ 1.02
Chokeschijf
23633K4202003Chokeschijf€ 2.47
Chokeplaat
23733K4203023Chokeplaat€ 1.02
Plaat tbv draad
23833K4204003Plaat tbv draad€ 4.65
Tapschroef G4100R
2390150040070Tapschroef G4100R€ 1.00
Commande impossible
24033K4181408Commande impossible
Roldraad
24233K4205011Roldraad€ 20.10
Choke
24333K4208003Choke€ 3.27
Commande impossible
2440110060010Commande impossible
Circuit onderbreker Dc 10a
2453524562008Circuit onderbreker Dc 10a€ 24.09
Schroef En Ring
2470131030010Schroef En Ring€ 1.00
Kap stroomverbreker
24833K4181703Kap stroomverbreker€ 4.65
Poolklem -zwart/rood-
24933K4209001Poolklem -zwart/rood-€ 6.68
Contactbout (rood)(+)
2503634570108Contactbout (rood)(+)€ 7.55
Contactbout (zwart)(-)
2513634570008Contactbout (zwart)(-)€ 7.55
Harnas tbv paneel
25234K4181713Harnas tbv paneel€ 71.21
Harnas bedrading
25334K4181503Harnas bedrading€ 22.02
Harnas Dc uitgang
25434K4181613Harnas Dc uitgang€ 24.09
Chokekabel
25533K4206021Chokekabel€ 20.10
Kabelbinder G28/3200L
2560563000020Kabelbinder G28/3200L€ 2.11
Afdichtspons F
25733K5841103Afdichtspons F€ 2.11
Label (voor)
25834K9210613Label (voor)€ 12.34
Folie omkeerder
26034K4188303Folie omkeerder€ 34.87
Label Spanning G4100R
2610732004490Label Spanning G4100R€ 3.70
Backplate
26233K5020103Backplate€ 40.46
Schroef En Ring
2630131060030Schroef En Ring€ 1.00
Ecrou
26433K5020501Ecrou€ 3.27
Spons 1, achterplaat-
26533K5831813Spons 1, achterplaat-€ 4.65
Spons 2, achterplaat-
26633K5831913Spons 2, achterplaat-€ 13.94
Behuizing L
26733K5130221Behuizing L€ 123.78
Commande impossible
26833K5131101Commande impossible
Commande impossible
26933K5140113Commande impossible
Commande impossible
27033K5141101Commande impossible
Schroef & Ring G1700I
2710043606250Schroef & Ring G1700I€ 1.00
Schroef 6x20
272911333-7Schroef 6x20€ 1.00
Boulon
27333K5050103Boulon€ 5.30
Boulon
27433K5050103Boulon€ 5.30
Spons behuizing L
27533K5830103Spons behuizing L€ 5.95
Spons behuizing L 5
27633K5830703Spons behuizing L 5€ 3.70
Spons behuizing L 3
27733K5830513Spons behuizing L 3€ 8.57
Spons behuizing L 2
27833K5830403Spons behuizing L 2€ 12.34
Spons behuizing L 6
27933K5830803Spons behuizing L 6€ 1.74
Spons behuizing L 7
28033K5830903Spons behuizing L 7€ 1.02
Spons behuizing R 6
28133K5840803Spons behuizing R 6€ 1.45
Spons behuizing R 7
28233K5840903Spons behuizing R 7€ 2.83
Spons behuizing L 4
28333K5830603Spons behuizing L 4€ 2.83
Spons paneel L
28433K5830203Spons paneel L€ 10.96
Afdichtspons L
28533K5830303Afdichtspons L€ 3.70
Spons behuizing R
28633K5840103Spons behuizing R€ 10.96
Spons behuizing R 4
28733K5840603Spons behuizing R 4€ 2.83
Spons behuizing R 7
28833K5840903Spons behuizing R 7€ 2.83
Spons behuizing R 6
28933K5840803Spons behuizing R 6€ 1.45
Spons behuizing R 5
29033K5840703Spons behuizing R 5€ 2.83
Spons behuizing R 2
29133K5840403Spons behuizing R 2€ 12.34
Spons behuizing R 3
29233K5840513Spons behuizing R 3€ 10.96
Spons paneel R
29333K5840203Spons paneel R€ 16.31
Afdichtspons R
29433K5840303Afdichtspons R€ 3.27
Afdichtspons R 2
29533K5841003Afdichtspons R 2€ 1.74
Deksel tankdop
29633K5510113Deksel tankdop€ 8.57
Borgring Eg601A
2970031306000Borgring Eg601A€ 1.00
Tapschroef G2400-3500-550
2980150040010Tapschroef G2400-3500-550€ 1.00
Revet tbv schroef
29933K5300203Revet tbv schroef€ 1.45
Label (model) L
30034K9210523Label (model) L€ 32.08
Label (model) R
30134K9210423Label (model) R€ 32.08
Label "g1700i"
30234K9160833Label "g1700i"€ 3.27
Label Olie G4100R
3040732004520Label Olie G4100R€ 2.83
Label Brandstof G4100R
3050732004510Label Brandstof G4100R€ 5.30
Label Heet & Gas G1700I
3060732004500Label Heet & Gas G1700I€ 3.70
Label e-con
30734K9211013Label e-con€ 5.95
Benzinetank
30833K6110132Benzinetank€ 86.52
Tank dop
30933K6501000Tank dop€ 20.10
Benzinefilter
31033K61201J1Benzinefilter€ 9.66
Benzinekraan
31133K6300110Benzinekraan€ 18.17
Brandstofzeef
31233K6140201Brandstofzeef€ 7.55
Schroef 5X12 Rbc23/26/310 P
3130043605120Schroef 5X12 Rbc23/26/310 P€ 1.00
Commande impossible
3140021805000Commande impossible
Commande impossible
31533K6225003Commande impossible
Slangklem 13Mm
3160561130010Slangklem 13Mm€ 1.02
Opzetstuk tank
31733K6410103Opzetstuk tank€ 3.27
Halsrubber tbv brandstoftank
31833K6400113Halsrubber tbv brandstoftank€ 13.94
Commande impossible
31933K6420103Commande impossible
Beugel, benzinekraan-
32033K6300203Beugel, benzinekraan-€ 4.65
Bout M6X1.0X14Dx14L
3210110060030Bout M6X1.0X14Dx14L€ 1.23
Moer G2400R-Etc A
3220021706000Moer G2400R-Etc A€ 1.00
Spons tbv tank
32333K5841213Spons tbv tank€ 6.68
Benzinepomp
32433K6220100Benzinepomp€ 54.17
Commande impossible
3250851060000Commande impossible
Commande impossible
3260851060000Commande impossible
Slangklem 11Mm P
3270561110020Slangklem 11Mm P€ 1.02
Tapschroef G1700I
3280150060020Tapschroef G1700I€ 1.00
Bout
3290100080420Bout€ 3.27
Ring
3300200080210Ring€ 1.45
Montageplaatset
3312843290401Montageplaatset€ 5.95
Épuisé
3322774670103Épuisé
Cilinderschot (e/g)
3342845360303Cilinderschot (e/g)€ 5.95
Montageplaat afdichtspons 2
3352845360903Montageplaat afdichtspons 2€ 2.11
Montageplaat afdichtspons 3
3362845361003Montageplaat afdichtspons 3€ 1.45
Spons tussenstuk
33733K5832303Spons tussenstuk€ 7.55
Tussenstuk afdichtspons
3382845360803Tussenstuk afdichtspons€ 3.70
Rubber Slang G1700I
3390850930000Rubber Slang G1700I€ 9.66
Rubber Slang G1700I
3400850930000Rubber Slang G1700I€ 9.66
Rubber Slang G1700I
3410850930000Rubber Slang G1700I€ 9.66
Y-verbindings
3422846710103Y-verbindings€ 9.66
Knipsluitring G1700I
3430569000020Knipsluitring G1700I€ 1.00
Label (voor) 2
34534K9510203Label (voor) 2€ 10.96
Spons 3, achterplaat-
34633K5832203Spons 3, achterplaat-€ 6.68
Spons 4, achterplaat-
34733K5832403Spons 4, achterplaat-€ 1.45
Schroef En Ring
3480131040091Schroef En Ring€ 2.11
Flensmoer G1700I
3490180040000Flensmoer G1700I€ 1.02
Label 91Db G1700I
3500732005370Label 91Db G1700I€ 4.14
Slangklem Eg-Series
3510561100030Slangklem Eg-Series€ 1.00
Geluidsfilter
39234K2091008Geluidsfilter€ 24.09
Votre panier contient 0 de produits.
