Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita EM4351UH'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

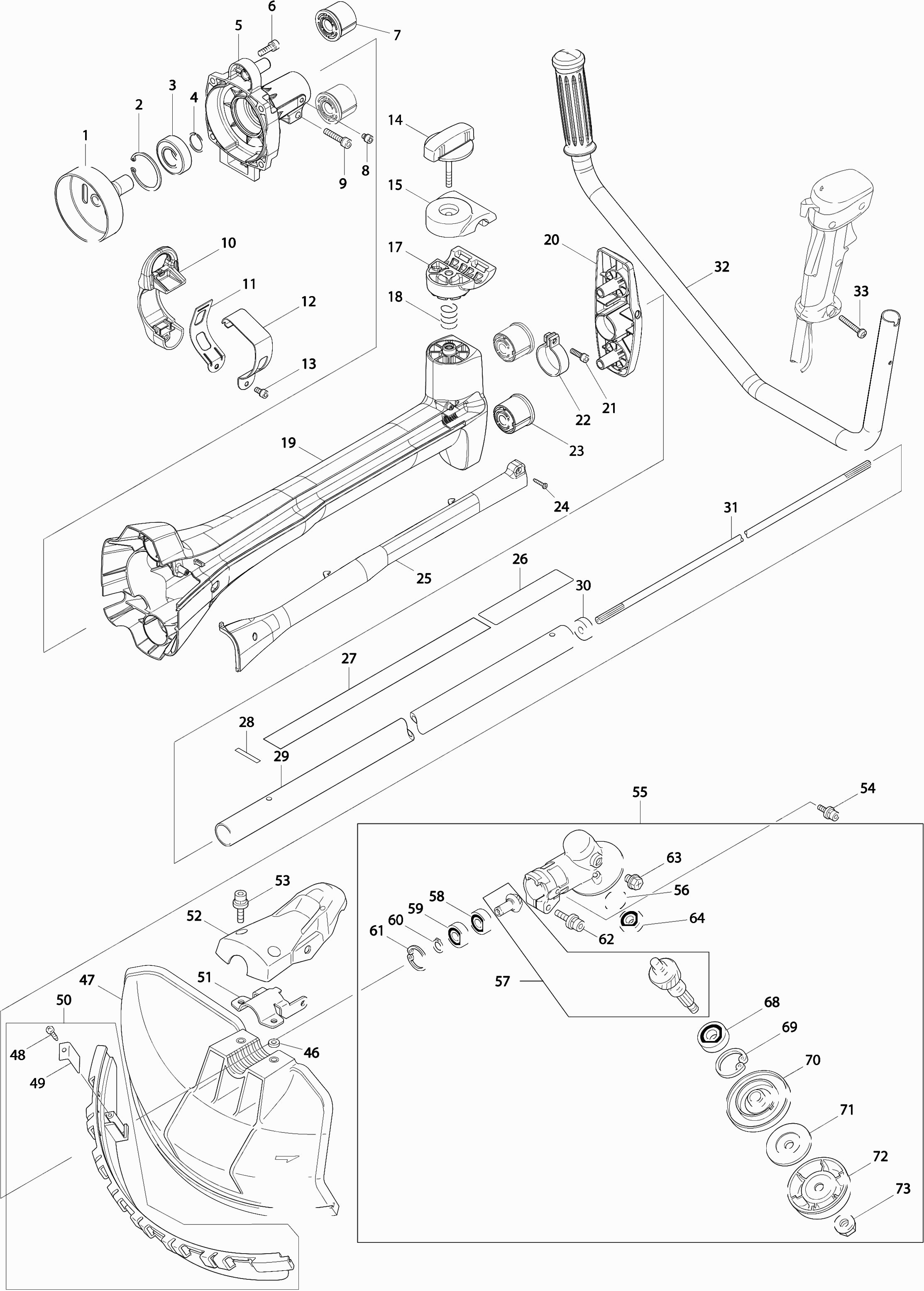

Dessins des Makita EM4351UH
Liste de pièces de rechange des Makita EM4351UH
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Tambour d'embrayage | ||||
| 001 | 168712-2 | 23.10 | 27.72 | |
| Anneau de blocage R-42 | ||||
| 002 | 962201-7 | 1.20 | 1.44 | |
| Roulement à billes 6004llu | ||||
| 003 | 211332-2 | 7.20 | 8.64 | |
| Bague de verrouillage Wr20 | ||||
| 004 | 961090-7 | 1.20 | 1.44 | |
| Tambour d'embrayage | ||||
| 005 | 318849-7 | 17.60 | 21.12 | |
| Vis à six pans creux M6x20 | ||||
| 006 | 265905-3 | 1.20 | 1.44 | |
| Manchon en caoutchouc | ||||
| 007 | 424488-4 | 10.80 | 12.96 | |
| Vis | ||||
| 008 | 922201-9 | 1.00 | 1.20 | |
| Boulon à tête hexagonale 6x30 | ||||
| 009 | 922351-0 | 1.00 | 1.20 | |
| Anneau d'arrimage Ms4300.4 A | ||||
| 010 | 456033-7 | 6.00 | 7.20 | |
| Etrier | ||||
| 011 | 346572-4 | 3.60 | 4.32 | |
| Beugel R | ||||
| 012 | 346571-6 | 3.60 | 4.32 | |
| Vis à six pans creux | ||||
| 013 | 265991-4 | 1.20 | 1.44 | |
| Tête d'étoile 57mm | ||||
| 014 | 168796-0 | 4.80 | 5.76 | |
| Support de poignée | ||||
| 015 | 318425-7 | 6.00 | 7.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 017 | 318860-9 | |||
| Ressort de pression 16 | ||||
| 018 | 233309-7 | 2.40 | 2.88 | |
| Boîtier en acier | ||||
| 019 | 453526-5 | 16.50 | 19.80 | |
| Support de boîtier | ||||
| 020 | 453528-1 | 4.80 | 5.76 | |
| Vis hexagonale 5x18 | ||||
| 021 | 922226-3 | 1.00 | 1.20 | |
| Serre en acier de 33mm | ||||
| 022 | 346590-2 | 2.40 | 2.88 | |
| Manchon en caoutchouc | ||||
| 023 | 424488-4 | 10.80 | 12.96 | |
| Vis auto-taraudeuse 3x16 | ||||
| 024 | 266130-9 | 1.00 | 1.20 | |
| Couvercle | ||||
| 025 | 453527-3 | 7.20 | 8.64 | |
| Étiquette logo Makita | ||||
| 026 | 819312-8 | 2.40 | 2.88 | |
| Etiquette Info. | ||||
| 027 | 898809-0 | 14.30 | 17.16 | |
| Étiquette Serienr Em4351Uh * | ||||
| 028 | 801D20-9 | 2.40 | 2.88 | |
| Rod cpl | ||||
| 029 | 141335-1 | 45.10 | 54.12 | |
| Bague en feutre 8mm | ||||
| 030 | 443146-3 | 1.00 | 1.20 | |
| Arbre | ||||
| 031 | 326153-0 | 19.80 | 23.76 | |
| Support de poignée | ||||
| 032 | 141584-0 | 31.90 | 38.28 | |
| Pas d'informations disponibles, non commandable | ||||
| 032-1 | 141P75-7 | |||
| Vis 5x35 | ||||
| 033 | 911256-9 | 1.00 | 1.20 | |
| Rivet | ||||
| 046 | 413143-3 | 1.00 | 1.20 | |
| BESCHERMKAP "MES" | ||||
| 047 | 452259-9 | 7.00 | 8.40 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 048 | 265B67-9 | 1.00 | 1.20 | |
| Couteau de coupe Em2653Lh A | ||||
| 049 | 347050-7 | 1.20 | 1.44 | |
| Porte-lame | ||||
| 050 | 135398-7 | 5.00 | 6.00 | |
| Support de montage | ||||
| 051 | 346072-4 | 3.60 | 4.32 | |
| Capot de recouvrement | ||||
| 052 | 451090-0 | 3.60 | 4.32 | |
| Boulon Allen m6x30 | ||||
| 053 | 266579-3 | 1.00 | 1.20 | |
| Vis à tête hexagonale M5x14mm | ||||
| 054 | 266865-2 | 1.00 | 1.20 | |
| Jeu de carters de boîte de vitesses Ms335.4C A | ||||
| 055 | 123835-3 | 46.20 | 55.44 | |
| Anneau O 32 | ||||
| 056 | 213459-4 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 057 | 188865-1 | |||
| Roulement à billes 6000 | ||||
| 058 | 211064-1 | 5.71 | 6.85 | |
| Roulement à billes 6000rd | ||||
| 059 | 211062-5 | 4.80 | 5.76 | |
| Bague de blocage S-10 | ||||
| 060 | 257408-1 | 1.20 | 1.44 | |
| Bague de blocage R-26 A | ||||
| 061 | 962105-3 | 1.00 | 1.20 | |
| Boulon Allen m6x30 | ||||
| 062 | 922353-6 | 1.00 | 1.20 | |
| Vis en métal Ck M8x10mm | ||||
| 063 | 265590-2 | 1.00 | 1.20 | |
| Roulement à billes 629Zz A | ||||
| 064 | 210084-2 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 068 | 210116-5 | |||
| Rondelle de blocage r-32 | ||||
| 069 | 962151-6 | 1.00 | 1.20 | |
| Bague de protection 25,4mm | ||||
| 070 | 332114-0 | 8.40 | 10.08 | |
| Anneau de retenue | ||||
| 071 | 346355-2 | 9.60 | 11.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 072 | 168526-9 | |||
| ECROU M10 | ||||
| 073 | 264025-0 | 2.40 | 2.88 | |
| Manette de contrôle | ||||
| 074 | 126114-8 | 41.80 | 50.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 075A | 188657-8 | |||
| HANDGREEPSET MS335.4U * | ||||
| 075B | 183A09-4 | 7.20 | 8.64 | |
| Ressort de torsion 11 | ||||
| 076 | 233540-5 | 2.40 | 2.88 | |
| Commande d'accélérateur | ||||
| 077 | 451084-5 | 2.40 | 2.88 | |
| Ressort de torsion 7 | ||||
| 078 | 233541-3 | 1.20 | 1.44 | |
| Levier de déverrouillage | ||||
| 079 | 451083-7 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 080 | 453524-9 | |||
| Câble de contrôle | ||||
| 081 | 168711-4 | 6.00 | 7.20 | |
| Porte-cable | ||||
| 082 | 451081-1 | 1.20 | 1.44 | |
| Poignée de l'interrupteur | ||||
| 083 | 451500-7 | 2.40 | 2.88 | |
| Ressort A Lame | ||||
| 084 | 232251-9 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 085A | 451253-8 | |||
| Couvercle pour levier de contrôle | ||||
| 085B | 455723-9 | 1.20 | 1.44 | |
| Fil | ||||
| 086 | 638972-5 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 087A | 188657-8 | |||
| HANDGREEPSET MS335.4U * | ||||
| 087B | 183A09-4 | 7.20 | 8.64 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 088 | 265B67-9 | 1.00 | 1.20 | |
| Fil | ||||
| 089 | 638973-3 | 2.40 | 2.88 | |
| Vis à six pans creux 5X20 | ||||
| 101 | 922232-8 | 1.20 | 1.44 | |
| Capuchon de bougie | ||||
| 102 | 424302-4 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 103A | 453535-4 | |||
| Couvercle de cylindre | ||||
| 103B | 455103-9 | 15.40 | 18.48 | |
| Plaque d'échange | ||||
| 103B1 | 455102-1 | 1.20 | 1.44 | |
| Vis autotaraudeuse 4x14 mm GA9070Y A | ||||
| 103B2 | 265B74-2 | 1.00 | 1.20 | |
| Vis à tôle 4X14 Ga7020 A | ||||
| 103B2 | 266385-6 | 0.83 | 1.00 | |
| Vis à six pans creux 5X20 | ||||
| 104 | 922232-8 | 1.20 | 1.44 | |
| Couvercle de cylindre | ||||
| 105 | 453536-2 | 3.60 | 4.32 | |
| Vis à tarauder 4x18 | ||||
| 106 | 265A48-7 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 107 | 922332-4 | |||
| Échappement | ||||
| 108 | 168715-6 | 12.10 | 14.52 | |
| Joint d'échappement | ||||
| 109 | 346574-0 | 2.40 | 2.88 | |
| Entretoise | ||||
| 110 | 331987-8 | 1.20 | 1.44 | |
| Vis hexagonale 5x18 | ||||
| 111 | 922226-3 | 1.00 | 1.20 | |
| Couvercle de soupape 'externe' | ||||
| 112 | 318850-2 | 6.00 | 7.20 | |
| Tuyau 5x160mm | ||||
| 113 | 422091-5 | 1.67 | 2.00 | |
| Capot extérieur | ||||
| 114 | 454424-6 | 2.40 | 2.88 | |
| Couvercle de soupape "intérieur" | ||||
| 115 | 453529-9 | 2.40 | 2.88 | |
| Joint de couvercle de soupape | ||||
| 116 | 162335-8 | 2.40 | 2.88 | |
| Ressort de bougie Ebh253U A | ||||
| 117 | 324891-8 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 118 | 965603030 | |||
| Tuyau 3x85mm | ||||
| 119 | 422090-7 | 1.20 | 1.44 | |
| Entretoise | ||||
| 120 | 452049-0 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 121 | 135557-3 | |||
| Entretoise Ebh253U A | ||||
| 122 | 424200-2 | 1.00 | 1.20 | |
| Valve de contrôle | ||||
| 123 | 424201-0 | 2.40 | 2.88 | |
| Boulon hexagonal M6x25mm | ||||
| 124 | 266087-4 | 1.00 | 1.20 | |
| Tuyau d'air | ||||
| 125 | 422099-9 | 3.60 | 4.32 | |
| Collier de tuyau IAS 3 | ||||
| 126 | 282020-8 | 1.00 | 1.20 | |
| Conduite d'huile | ||||
| 127 | 424301-6 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 128 | 325666-8 | |||
| Joint de carter | ||||
| 129 | 162337-4 | 3.60 | 4.32 | |
| Vis à tête cylindrique M5x18mm | ||||
| 130 | 266760-6 | 1.20 | 1.44 | |
| Bouchon d'huile | ||||
| 131 | 452047-4 | 2.40 | 2.88 | |
| Joint | ||||
| 132 | 424343-0 | 1.20 | 1.44 | |
| Tuyau d'huile | ||||
| 133 | 453538-8 | 14.30 | 17.16 | |
| Joint | ||||
| 134 | 162338-2 | 1.20 | 1.44 | |
| Carter | ||||
| 135 | 318854-4 | 13.20 | 15.84 | |
| Vis hexagonale 5x18 | ||||
| 136 | 922226-3 | 1.00 | 1.20 | |
| Rondelle | ||||
| 137 | 346305-7 | 1.00 | 1.20 | |
| Vis de boîtier M6x8mm | ||||
| 138 | 266611-3 | 1.00 | 1.20 | |
| Membrane d'admission | ||||
| 139 | 346398-4 | 1.20 | 1.44 | |
| Plaque de blocage | ||||
| 140 | 318851-0 | 3.60 | 4.32 | |
| Vis hexagonale 5x18 | ||||
| 141 | 922226-3 | 1.00 | 1.20 | |
| Douille de liaison | ||||
| 142 | 325665-0 | 1.20 | 1.44 | |
| Tuyau à essence | ||||
| 143 | 168724-5 | 22.00 | 26.40 | |
| Tuyau 6x80mm | ||||
| 144 | 454426-2 | 1.00 | 1.20 | |
| Filtre à carburant | ||||
| 145 | 163518-3 | 14.30 | 17.16 | |
| Collier de tuyau IAS 3 | ||||
| 146 | 282020-8 | 1.00 | 1.20 | |
| Assemblage de démarrage | ||||
| 150 | 126119-8 | 41.80 | 50.16 | |
| Pas d'informations disponibles, non commandable | ||||
| 151 | 266634-1 | |||
| Enrouleur de câble | ||||
| 152 | 452288-2 | 16.50 | 19.80 | |
| Ressort de démarrage Bbx7600 A | ||||
| 153 | SG00000014 | 6.00 | 7.20 | |
| START KNOP RBC310 * | ||||
| 154 | 424361-8 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 155 | 424360-0 | |||
| Corde de démarrage | ||||
| 156 | 444027-4 | 6.00 | 7.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 157 | 453534-6 | |||
| Vis à six pans creux 5X20 | ||||
| 158 | 922232-8 | 1.20 | 1.44 | |
| Bras de soupape | ||||
| 160 | 126116-4 | 3.60 | 4.32 | |
| Goupille Cylindr. Fendue | ||||
| 161 | 331990-9 | 1.00 | 1.20 | |
| Anneau de retenue | ||||
| 162 | 331991-7 | 1.20 | 1.44 | |
| Ressort de compression 11 | ||||
| 163 | 234238-7 | 1.20 | 1.44 | |
| Stylo 5mm | ||||
| 164 | 256200-2 | 1.00 | 1.20 | |
| Broche de la soupape | ||||
| 165 | 256866-8 | 1.00 | 1.20 | |
| Broche 5Mm Ebh253U A | ||||
| 166 | 268238-5 | 1.00 | 1.20 | |
| Levier de Came | ||||
| 167 | 313236-5 | 2.40 | 2.88 | |
| Goupille 5 | ||||
| 168 | 256186-0 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 169 | 126556-6 | |||
| Anneau en plastique 10mm | ||||
| 170 | 261127-3 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 171 | 326498-6 | |||
| Valve d'admission | ||||
| 172 | 326157-2 | 6.00 | 7.20 | |
| Ensemble de segments de piston | ||||
| 173 | 196667-1 | 22.00 | 26.40 | |
| Anneau de retenue | ||||
| 174 | 233983-1 | 1.20 | 1.44 | |
| Piston | ||||
| 175 | 318853-6 | 8.40 | 10.08 | |
| Axe De Piston | ||||
| 176 | 268285-6 | 2.40 | 2.88 | |
| Anneau d'étanchéité 12mm | ||||
| 177 | 213685-5 | 8.40 | 10.08 | |
| Vilebrequin | ||||
| 178 | 126121-1 | 72.60 | 87.12 | |
| Cale de montage 3 | ||||
| 179 | 254040-2 | 3.60 | 4.32 | |
| Rondelle 26 Ms335.4U A | ||||
| 180 | 267425-3 | 1.00 | 1.20 | |
| Anneau d'étanchéité 12mm | ||||
| 181 | 213537-0 | 3.60 | 4.32 | |
| Vis 5X16 JR3051T A | ||||
| 182 | 265C32-4 | 1.00 | 1.20 | |
| Couvercle de carter de vilebrequin | ||||
| 183 | 318856-0 | 2.40 | 2.88 | |
| Joint | ||||
| 184 | 162334-0 | 2.40 | 2.88 | |
| Fil | ||||
| 185 | 638974-1 | 1.20 | 1.44 | |
| Fil | ||||
| 186 | 638975-9 | 2.40 | 2.88 | |
| Tuyau Ms246.4 A | ||||
| 187 | 444021-6 | 1.20 | 1.44 | |
| Allumage | ||||
| 188 | 168714-8 | 39.60 | 47.52 | |
| Boulon de clé Allen M4x20mm | ||||
| 189 | 266602-4 | 1.20 | 1.44 | |
| Roto Magneto Comp. | ||||
| 190 | 126122-9 | 22.00 | 26.40 | |
| Ecrou Frein | ||||
| 191 | 264039-9 | 1.00 | 1.20 | |
| Bouchon de réservoir Assy Ms246.4 A | ||||
| 192 | 127112-5 | 12.22 | 14.66 | |
| Etiquette d'avertissement "fuel" | ||||
| 194 | 810455-9 | 2.40 | 2.88 | |
| Tampon En Caoutchouc | ||||
| 195 | 424081-4 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 196 | 897220-3 | |||
| Pas d'informations disponibles, non commandable | ||||
| 197 | 898842-2 | |||
| Vis à six pans creux 5X20 | ||||
| 198 | 922232-8 | 1.20 | 1.44 | |
| Rivet en caoutchouc 8mm | ||||
| 199 | 261152-4 | 1.00 | 1.20 | |
| Entretoise | ||||
| 200 | 331988-6 | 1.20 | 1.44 | |
| RÉSERVOIR DE CARBURANT | ||||
| 201 | 168875-4 | 23.10 | 27.72 | |
| Pas d'informations disponibles, non commandable | ||||
| 202 | 922332-4 | |||
| BASE DU MOTEUR | ||||
| 203 | 318852-8 | 13.20 | 15.84 | |
| Rondelle élastique 10 | ||||
| 204 | 253385-5 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 205 | 267832-0 | |||
| Chaussure d'embrayage | ||||
| 206 | 313238-1 | 6.00 | 7.20 | |
| Ressort de Tension 5 Ms4300.4U A | ||||
| 207 | 232290-9 | 2.40 | 2.88 | |
| Rondelle 8 | ||||
| 208 | 253384-7 | 2.40 | 2.88 | |
| Base de l'accouplement | ||||
| 209 | 313239-9 | 8.40 | 10.08 | |
| Meeneemplaat | ||||
| 210 | 346576-6 | 1.20 | 1.44 | |
| Vis à tête moletée hexagonale M5x8 | ||||
| 211 | 266461-6 | 1.00 | 1.20 | |
| Plaque d'échappement | ||||
| 212 | 453530-4 | 3.60 | 4.32 | |
| Vis à tête cylindrique M5x18mm | ||||
| 213 | 266760-6 | 1.20 | 1.44 | |
| Collier de tuyau IAS 3 | ||||
| 214 | 345918-1 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 215A | 126474-8 | |||
| Pas d'informations disponibles, non commandable | ||||
| 215B | 126474-8 | |||
| Vis à six pans creux 5X20 | ||||
| 216 | 266067-0 | 1.00 | 1.20 | |
| Étiquette d'indication | ||||
| 217 | 898844-8 | 2.40 | 2.88 | |
| Élément de filtre à air | ||||
| 218 | 442181-8 | 13.20 | 15.84 | |
| Vis de clé allen M5X60Mm | ||||
| 219 | 266601-6 | 1.20 | 1.44 | |
| Filtre à air Ms430.4C A | ||||
| 220 | 443196-8 | 1.20 | 1.44 | |
| Plaque de filtre à air Ms4300.4 A | ||||
| 221 | 123994-3 | 19.80 | 23.76 | |
| Plaque de séparation | ||||
| 222 | 162346-3 | 8.40 | 10.08 | |
| Distributeur | ||||
| 223 | 352020-3 | 3.60 | 4.32 | |
| Vis à tôle Pt3x10 | ||||
| 224 | 266007-8 | 1.00 | 1.20 | |
| Distributeur | ||||
| 225 | 453865-3 | 2.40 | 2.88 | |
| Soupape de surpression | ||||
| 226 | 424316-3 | 3.60 | 4.32 | |
| Tuyau 6x100mm | ||||
| 227 | 454425-4 | 1.00 | 1.20 | |
| Tuyau à essence | ||||
| 228 | 142150-6 | 10.80 | 12.96 | |
| Pompe a carburant DCS230T A | ||||
| 229 | 168398-2 | 15.20 | 18.24 | |
| Joint "Carb Inl" | ||||
| 230A | 442196-5 | 1.00 | 1.20 | |
| Carburateur | ||||
| 231 | 126339-4 | 93.50 | 112.20 | |
| Joint de pompe | ||||
| 231A | WJ00092225 | 9.60 | 11.52 | |
| Membrane de la pompe | ||||
| 231B | WJ00009589 | 14.30 | 17.16 | |
| Joint Ht2350/60D A | ||||
| 231C | 442183-4 | 7.20 | 8.64 | |
| Membrane | ||||
| 231D | 168620-7 | 38.50 | 46.20 | |
| Pince | ||||
| 232 | 345963-6 | 1.00 | 1.20 | |
| Vis à tôle 5x16mm | ||||
| 233 | 266388-0 | 1.00 | 1.20 | |
| Joint "Carb Uitl" | ||||
| 234 | 442197-3 | 1.00 | 1.20 | |
| Vis à six pans creux 5X20 | ||||
| 235 | 922232-8 | 1.20 | 1.44 | |
| Bague | ||||
| 236 | 424489-2 | 1.00 | 1.20 | |
| Tuyau 3x35mm | ||||
| 237 | 422080-0 | 1.20 | 1.44 | |
| Collecteur | ||||
| 238 | 142128-9 | 10.80 | 12.96 | |
| SPRUITSTUK MS4300.4U | ||||
| 238B | 142736-6 | 8.40 | 10.08 | |
| Joint torique 18 | ||||
| 239 | 213642-3 | 1.20 | 1.44 | |
| Etiquette Info. | ||||
| 240 | 819430-2 | 2.40 | 2.88 | |
| Étiquette du modèle | ||||
| 241 | 898805-8 | 2.40 | 2.88 | |
| Pince | ||||
| 242 | 451825-9 | 1.00 | 1.20 | |
| Rondelle 5 Ms-4300.4U | ||||
| 284 | 267485-5 | 1.00 | 1.20 | |
