Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita EM4340L'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

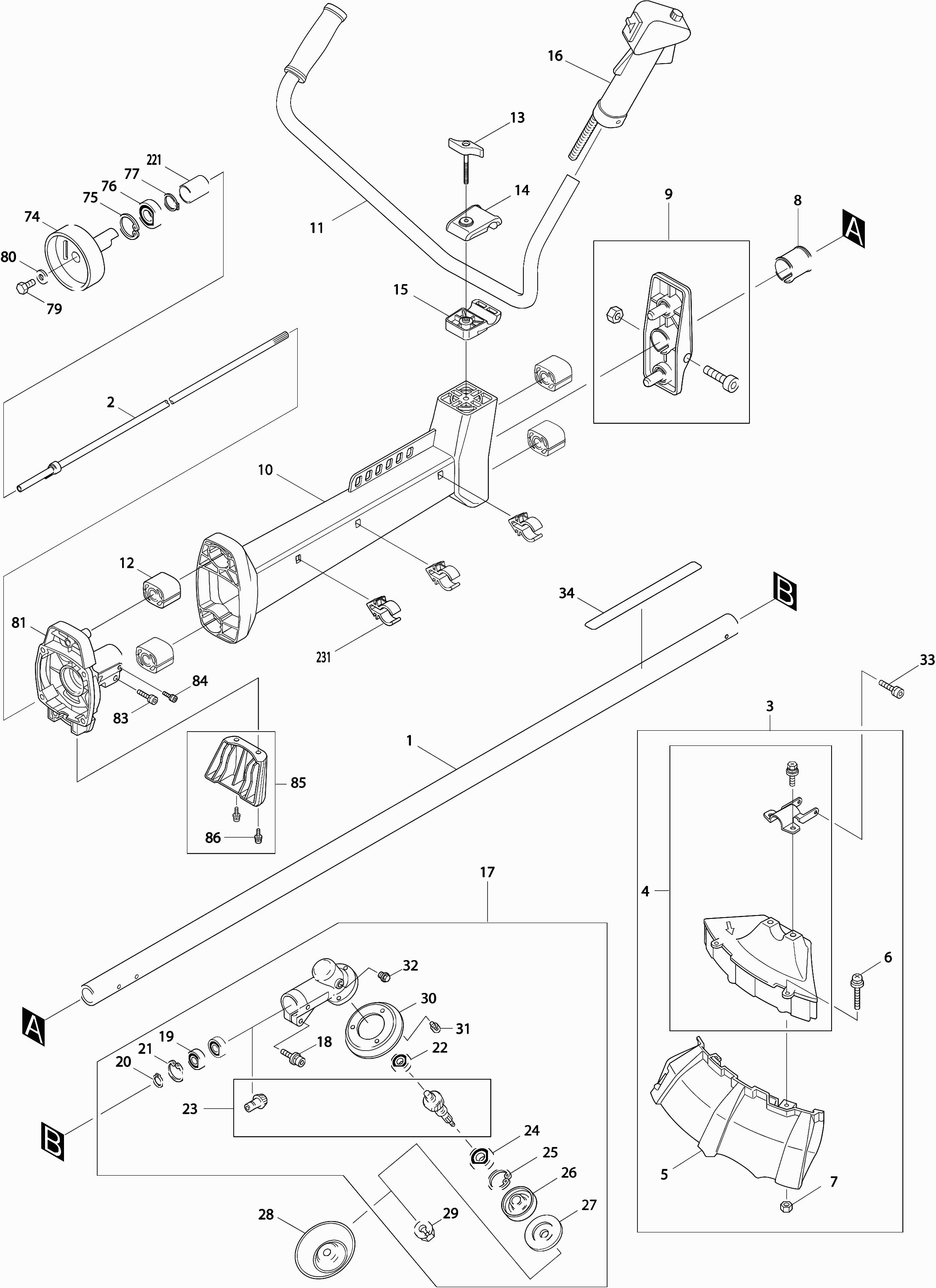

Dessins des Makita EM4340L
Liste de pièces de rechange des Makita EM4340L
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 001 | 6341004000 | |||
| Arbre D'entrainement | ||||
| 002 | 140878-0 | 40.56 | 48.67 | |
| Beschermkap draadkop/mes | ||||
| 003 | 6348001001 | 21.00 | 25.20 | |
| Beschermkap mes | ||||
| 004 | 6348002001 | 12.00 | 14.40 | |
| Capuchon protecteur lisière lame drdk | ||||
| 005 | 140424-9 | 12.22 | 14.66 | |
| Vis 5X40 Em4250 | ||||
| 006 | 0043605400 | 1.02 | 1.22 | |
| Pas d'informations disponibles, non commandable | ||||
| 007 | 0021805000 | |||
| Entretoise | ||||
| 008 | 6341500800 | 2.48 | 2.98 | |
| Support de poignée 2 | ||||
| 009 | 6344001020 | 16.35 | 19.62 | |
| Support de poignée | ||||
| 010 | 6344001011 | 77.67 | 93.20 | |
| Poignée de démarrage | ||||
| 011 | 6344002000 | 48.40 | 58.08 | |
| Tampon | ||||
| 012 | 6344001120 | 10.50 | 12.60 | |
| Boulon de direction | ||||
| 013 | 6344001040 | 12.22 | 14.66 | |
| Support de poignée | ||||
| 014 | 6344001050 | 20.15 | 24.18 | |
| Support de poignée 2 | ||||
| 015 | 6344001060 | 22.09 | 26.51 | |
| Manette de contrôle | ||||
| 016 | 6345003001 | 32.15 | 38.58 | |
| Pas d'informations disponibles, non commandable | ||||
| 017 | 6343004001 | |||
| Pas d'informations disponibles, non commandable | ||||
| 017-1 | 122C80-5 | |||
| Vis à six pans creux m6x30 (w,sw) | ||||
| 018 | 6343004160 | 1.18 | 1.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 018-1 | KC00000015 | |||
| Roulement à billes 6000zz | ||||
| 019 | 210067-2 | 1.18 | 1.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 019-1 | KC00000010 | |||
| Pas d'informations disponibles, non commandable | ||||
| 020 | 0031426000 | |||
| Pas d'informations disponibles, non commandable | ||||
| 020-1 | KC00000006 | |||
| Pas d'informations disponibles, non commandable | ||||
| 021 | 0031510000 | |||
| Pas d'informations disponibles, non commandable | ||||
| 021-1 | 257988-7 | |||
| Roulement à billes d'entraînement 629 | ||||
| 022 | 211342-9 | 7.21 | 8.65 | |
| Pas d'informations disponibles, non commandable | ||||
| 022-1 | KC00000009 | |||
| Transmission A | ||||
| 023 | 125844-8 | 42.81 | 51.37 | |
| Pas d'informations disponibles, non commandable | ||||
| 023-1 | KC00000018 | |||
| Roulement à billes 6201/Du Rbc260-310 | ||||
| 024 | 0600129950 | 8.21 | 9.85 | |
| Pas d'informations disponibles, non commandable | ||||
| 024-1 | KC00000012 | |||
| Rondelle de blocage r-32 | ||||
| 025 | 962151-6 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 025-1 | KC00000005 | |||
| Pas d'informations disponibles, non commandable | ||||
| 026 | 6343004020 | |||
| Pas d'informations disponibles, non commandable | ||||
| 026-1 | KC00000013 | |||
| Anneau de retenue | ||||
| 027 | 346355-2 | 9.24 | 11.09 | |
| Pas d'informations disponibles, non commandable | ||||
| 027-1 | KC00000004 | |||
| Pas d'informations disponibles, non commandable | ||||
| 028 | 168526-9 | |||
| ECROU M10 | ||||
| 029 | 264025-0 | 2.02 | 2.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 029-1 | KC00000016 | |||
| Rondelle de protection | ||||
| 030 | 6343004040 | 2.84 | 3.41 | |
| Pas d'informations disponibles, non commandable | ||||
| 030-1 | KC00000003 | |||
| Vis M5x10mm | ||||
| 031 | 266646-4 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 031-1 | KC00000007 | |||
| Boulon | ||||
| 032 | 6343004050 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 032-1 | KC00000014 | |||
| Vis 5x12 | ||||
| 033 | 911213-7 | 0.83 | 1.00 | |
| Étiquette "avertissement" | ||||
| 034 | 6349500901 | 5.09 | 6.11 | |
| Bouton de poignée d'accélérateur | ||||
| 041 | 6215022030 | 8.27 | 9.92 | |
| Levier de verrouillage | ||||
| 042 | 451934-4 | 6.38 | 7.66 | |
| Vis De Reglage | ||||
| 043 | 6215023050 | 6.38 | 7.66 | |
| Cordon (euro) | ||||
| 044 | 6345003030 | 20.15 | 24.18 | |
| Cordon (euro) | ||||
| 045 | 6345003040 | 11.82 | 14.18 | |
| Ressort | ||||
| 046 | 6195006050 | 1.39 | 1.67 | |
| Pas d'informations disponibles, non commandable | ||||
| 047 | 0119059980 | |||
| Pas d'informations disponibles, non commandable | ||||
| 048 | 264049-6 | |||
| Vis 4x20 | ||||
| 049 | 6195006060 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 050 | 5931021000 | |||
| Couvercle De Carter | ||||
| 052 | 318443-5 | 4.14 | 4.97 | |
| Couvercle de soupape Ms335.4U A | ||||
| 053 | 140419-2 | 9.24 | 11.09 | |
| Joint de couvercle de carter | ||||
| 054 | 162274-2 | 1.67 | 2.00 | |
| Joint de couvercle de soupape | ||||
| 055 | 162307-3 | 2.71 | 3.25 | |
| Valve d'alimentation | ||||
| 056 | 346083-9 | 1.39 | 1.67 | |
| Plateau De Retenue | ||||
| 057 | 318440-1 | 1.67 | 2.00 | |
| Vis M4X10 P | ||||
| 058 | 0119049960 | 0.83 | 1.00 | |
| Vis métallique Ph2 M5X16Mm Ck A | ||||
| 059 | 922223-9 | 0.83 | 1.00 | |
| Vis M5x18mm | ||||
| 060 | 266812-3 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 061 | 6214016030 | |||
| Vis 5X14 P | ||||
| 062 | 0043605140 | 0.83 | 1.00 | |
| Carter de ventilateur Ms335.4U A | ||||
| 063 | 318614-4 | 11.22 | 13.46 | |
| Vis métallique Ph2 M5X16Mm Ck A | ||||
| 064 | 922223-9 | 0.83 | 1.00 | |
| Couvercle de carter Ms335.4U A | ||||
| 065 | 318612-8 | 5.71 | 6.85 | |
| Joint de carter | ||||
| 066 | 162308-1 | 2.36 | 2.83 | |
| Conduite d'huile | ||||
| 067 | 5926500200 | 5.30 | 6.36 | |
| Poids pour tuyau d'huile | ||||
| 068 | 5926500300 | 1.67 | 2.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 069 | 5926500600 | |||
| Joint torique pour jauge à huile A | ||||
| 070 | 424100-6 | 0.83 | 1.00 | |
| Vis Bhx2500 | ||||
| 071 | 0043605180 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 072 | 965603030 | |||
| Valve de contrôle | ||||
| 073 | 424201-0 | 1.67 | 2.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 074 | 6342002000 | |||
| Anneau de blocage R-35 | ||||
| 075 | 962153-2 | 0.83 | 1.00 | |
| Roulement à billes 6003Llu A | ||||
| 076 | 211338-0 | 6.38 | 7.66 | |
| Bague de retenue S-17 | ||||
| 077 | 961057-5 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 079 | 6202500400 | |||
| Bague | ||||
| 080 | 267429-5 | 0.83 | 1.00 | |
| Carter d'embrayage | ||||
| 081 | 6341500700 | 22.09 | 26.51 | |
| Vis à six pans creux M6X22Mm Rbc525 | ||||
| 082 | 0119069750 | 0.98 | 1.18 | |
| Vis à six pans creux M6X22Mm Rbc525 | ||||
| 083 | 0119069750 | 0.98 | 1.18 | |
| Vis à six pans M5X8 | ||||
| 084 | 0119059460 | 0.83 | 1.00 | |
| Support moteur complet | ||||
| 085 | 195144-0 | 2.48 | 2.98 | |
| Vis métalliques Ph M5x14mm Ck | ||||
| 086 | 266809-2 | 0.83 | 1.00 | |
| Vilebrequin | ||||
| 087 | 125756-5 | 58.04 | 69.65 | |
| Anneau d'étanchéité 12mm | ||||
| 088 | 213537-0 | 2.71 | 3.25 | |
| Plus disponible, pas de remplacement | ||||
| 089 | 213148-1 | |||
| Rondelle 26 Ms335.4U A | ||||
| 090 | 267425-3 | 0.83 | 1.00 | |
| Piston Ms335.4U A | ||||
| 091 | 318613-6 | 11.82 | 14.18 | |
| Ensemble de segments de piston | ||||
| 092 | 195141-6 | 12.80 | 15.36 | |
| Pas d'informations disponibles, non commandable | ||||
| 093 | 0565099990 | |||
| Axe de piston Ms335.4U A | ||||
| 094 | 257796-6 | 2.36 | 2.83 | |
| Entretoise Ebh253U A | ||||
| 095 | 424200-2 | 0.83 | 1.00 | |
| Levier de Came | ||||
| 096 | 313169-4 | 2.71 | 3.25 | |
| Engrenage basculant | ||||
| 097 | 125552-1 | 23.06 | 27.67 | |
| Broche 5Mm Ebh253U A | ||||
| 098 | 268238-5 | 0.83 | 1.00 | |
| Broche 4mm Ebh253U A | ||||
| 099 | 268239-3 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 100 | 5933500000 | |||
| Bras de soupape | ||||
| 101 | 125554-7 | 4.45 | 5.34 | |
| Stylo 5mm | ||||
| 102 | 256200-2 | 0.83 | 1.00 | |
| Ressort de soupape | ||||
| 103 | 5933500200 | 1.20 | 1.44 | |
| Bague de retenue de loquet Ms335.4U A | ||||
| 104 | 325912-9 | 1.39 | 1.67 | |
| Soupape d'échappement Ms335.4U A | ||||
| 105 | 325913-7 | 3.54 | 4.25 | |
| Valve d'admission Ms335.4U A | ||||
| 106 | 325914-5 | 3.72 | 4.46 | |
| Dispositif de démarrage Assy Ms335 A | ||||
| 107 | 126475-6 | 19.23 | 23.08 | |
| Enrouleur de câble | ||||
| 108 | 451923-9 | 3.96 | 4.75 | |
| Vis de fixation | ||||
| 109 | 5425003010 | 1.75 | 2.10 | |
| Ressort hélicoïdal | ||||
| 110 | 232257-7 | 9.67 | 11.60 | |
| Corde de démarrage | ||||
| 113 | 444018-5 | 2.71 | 3.25 | |
| Poignée de démarrage Ms335.4U A | ||||
| 114 | 424317-1 | 2.71 | 3.25 | |
| Poulie | ||||
| 115 | 165606-2 | 4.67 | 5.60 | |
| Vis métalliques Ph M5x14mm Ck | ||||
| 116 | 266809-2 | 0.83 | 1.00 | |
| Support de réservoir Ms335.4U A | ||||
| 118 | 162310-4 | 3.54 | 4.25 | |
| Vis métalliques Ph M5x14mm Ck | ||||
| 119 | 266809-2 | 0.83 | 1.00 | |
| Étiquette de modèle | ||||
| 120 | 6349500500 | 2.71 | 3.25 | |
| Pas d'informations disponibles, non commandable | ||||
| 121 | 5936004000 | |||
| Pas d'informations disponibles, non commandable | ||||
| 122 | 5926002140 | |||
| Boîtier de Purificateur d'Air Ebh253U A | ||||
| 123 | 140438-8 | 10.50 | 12.60 | |
| Couvercle de pompe Ebh253U A | ||||
| 124 | 346270-0 | 3.54 | 4.25 | |
| Pompe de surpression | ||||
| 125 | 424314-7 | 3.54 | 4.25 | |
| Membrane | ||||
| 126 | 168620-7 | 13.82 | 16.58 | |
| Joint de Membrane | ||||
| 127 | 442154-1 | 2.36 | 2.83 | |
| Diaphragme de pompe | ||||
| 128 | WJ00009599 | 3.96 | 4.75 | |
| Pas d'informations disponibles, non commandable | ||||
| 129 | 5926002040 | |||
| Aiguille Ms335.4U A | ||||
| 130 | 325921-8 | 7.57 | 9.08 | |
| Anneau O 2 | ||||
| 131 | 213538-8 | 2.02 | 2.42 | |
| Seegering E-3 A | ||||
| 132 | 257964-1 | 2.02 | 2.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 133 | 5236018040 | |||
| Papillon des gaz | ||||
| 134 | 5936002020 | 25.36 | 30.43 | |
| Pas d'informations disponibles, non commandable | ||||
| 135 | 5206008030 | |||
| Couvercle | ||||
| 136 | 5206008110 | 2.02 | 2.42 | |
| Parker 3X24Mm Ck A | ||||
| 137 | 266582-4 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 138 | 5926002020 | |||
| Rivet pour aiguille de réglage | ||||
| 139 | 5426005030 | 2.36 | 2.83 | |
| Pas d'informations disponibles, non commandable | ||||
| 140 | 352010-6 | |||
| Pas d'informations disponibles, non commandable | ||||
| 141 | 5933018000 | |||
| Ecrou Hex M5 | ||||
| 142 | 931202-6 | 0.83 | 1.00 | |
| Écrou M6 Htr5600 A | ||||
| 143 | 0022706000 | 0.83 | 1.00 | |
| Écrou M6 Htr5600 A | ||||
| 144 | 0022706000 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 145A | 5923504700 | |||
| Joint "carburateur" | ||||
| 146 | 413138-6 | 1.18 | 1.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 147 | 5933500600 | |||
| Pas d'informations disponibles, non commandable | ||||
| 148 | 0119059870 | |||
| Vis de réglage P | ||||
| 149 | 0149069961 | 3.11 | 3.73 | |
| Tuyau d'évent Ms335.4U A | ||||
| 152 | 422055-9 | 2.02 | 2.42 | |
| Carter de filtre à air Ebh253U A | ||||
| 153 | 123845-0 | 17.45 | 20.94 | |
| Pas d'informations disponibles, non commandable | ||||
| 154 | 5933005000 | |||
| Soupape de surpression | ||||
| 155 | 424315-5 | 0.83 | 1.00 | |
| Soupape de surpression | ||||
| 156 | 424316-3 | 2.71 | 3.25 | |
| Plaque de soupape de surpression | ||||
| 157 | 451924-7 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 158 | 5923503300 | |||
| Plus disponible, pas de remplacement | ||||
| 159 | 451925-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 160 | 5923503500 | |||
| Anneau O 14 | ||||
| 161 | 213539-6 | 0.83 | 1.00 | |
| Joint torique 15 | ||||
| 162 | 213540-1 | 0.83 | 1.00 | |
| Plaque de starter | ||||
| 163 | 450560-6 | 0.83 | 1.00 | |
| Plaque de montage Ebh253U A | ||||
| 164 | 346647-9 | 1.67 | 2.00 | |
| Rondelle | ||||
| 165 | 423376-2 | 0.83 | 1.00 | |
| Couvercle du filtre à air | ||||
| 166 | 450561-4 | 5.71 | 6.85 | |
| Tuyau de ventilation Ebh253U A | ||||
| 167 | 422042-8 | 1.67 | 2.00 | |
| Vis métalliques Ph M5x14mm Ck | ||||
| 168 | 266809-2 | 0.83 | 1.00 | |
| Vis métrique Ph2 M5x68mm Ck | ||||
| 169 | 265188-5 | 0.83 | 1.00 | |
| Collier de tuyau IAS 3 | ||||
| 170 | 345918-1 | 0.83 | 1.00 | |
| Échappement | ||||
| 171 | 168469-5 | 12.22 | 14.66 | |
| Joint d'échappement | ||||
| 172 | 5923501601 | 4.45 | 5.34 | |
| Chapeau d'échappement | ||||
| 173 | 5923503400 | 3.54 | 4.25 | |
| Vis à six pans creux 5x40 | ||||
| 174 | 922262-9 | 0.83 | 1.00 | |
| Vis 5x8 | ||||
| 175 | 911601-8 | 0.83 | 1.00 | |
| RESERVOIR DE CARBURANT | ||||
| 176 | 451877-0 | 15.24 | 18.29 | |
| Tuyau à essence | ||||
| 177 | 162309-9 | 3.96 | 4.75 | |
| Filtre à carburant | ||||
| 178 | 163447-0 | 3.11 | 3.73 | |
| Collier de tuyau IAS 3 | ||||
| 179 | 345920-4 | 0.83 | 1.00 | |
| Bouchon de carburant | ||||
| 181 | 5926013000 | 6.70 | 8.04 | |
| Etiquette d'avertissement "fuel" | ||||
| 182 | 810455-9 | 2.84 | 3.41 | |
| Amortisseur Ebh253U A | ||||
| 183 | 424102-2 | 0.83 | 1.00 | |
| Amortisseur Ebh253U A | ||||
| 184 | 424103-0 | 0.83 | 1.00 | |
| Amortisseur | ||||
| 185 | 424104-8 | 1.67 | 2.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 186 | 168501-5 | |||
| Volant d'inertie Ms335.4U A | ||||
| 187 | 319035-3 | 12.22 | 14.66 | |
| Capuchon de bougie Ebh253U A | ||||
| 188 | 424105-6 | 2.71 | 3.25 | |
| Pas d'informations disponibles, non commandable | ||||
| 189 | 0654009931 | |||
| Câble | ||||
| 190 | 638664-6 | 1.39 | 1.67 | |
| Câble de connexion Ebh253U P | ||||
| 191 | 638665-4 | 2.46 | 2.95 | |
| Gaine Eh561 15X7X2Mm * | ||||
| 192 | 5257500300 | 1.46 | 1.75 | |
| Boulon M6x16mm / rivet EM4250 A | ||||
| 193 | 265577-4 | 0.83 | 1.00 | |
| Rivet RBC230-G24-350 P | ||||
| 194 | 0031206000 | 0.83 | 1.00 | |
| Vis à six pans creux | ||||
| 195 | 0119049940 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 196 | 168563-3 | |||
| Accouplement Cmpl Ms335.4U A | ||||
| 197 | 125757-3 | 10.99 | 13.19 | |
| Boulon d'accouplement | ||||
| 198 | 5938500000 | 3.72 | 4.46 | |
| Rondelle 8 | ||||
| 199 | 253762-1 | 0.98 | 1.18 | |
| Couvercle de cylindre | ||||
| 200 | 5935500800 | 10.52 | 12.62 | |
| Pas d'informations disponibles, non commandable | ||||
| 201 | 0140059370 | |||
| Pas d'informations disponibles, non commandable | ||||
| 202 | 0140059370 | |||
| Pas d'informations disponibles, non commandable | ||||
| 203 | 5935500500 | |||
| Pince | ||||
| 204 | 345963-6 | 0.83 | 1.00 | |
| Vis 5x8 | ||||
| 214 | 911601-8 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 216 | 0119059780 | |||
| Élément de filtre à air | ||||
| 217 | 443141-3 | 2.71 | 3.25 | |
| Élément de filtre à air | ||||
| 218 | 443140-5 | 2.71 | 3.25 | |
| Tampon | ||||
| 221 | 424403-8 | 11.84 | 14.21 | |
| Serre Cable | ||||
| 231 | 6344001110 | 1.75 | 2.10 | |
| Pince | ||||
| 232 | 450562-2 | 1.18 | 1.42 | |
| Collier de tuyau IAS 3 | ||||
| 233 | 282020-8 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 236 | 0323039990 | |||
| Admission d'air Ms335.4U A | ||||
| 237 | 325915-3 | 2.71 | 3.25 | |
| O-Anneau 10 Ebh253U A | ||||
| 238 | 213078-6 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 244-1 | KC00000011 | |||
