Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita ELM4621'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Makita ELM4621

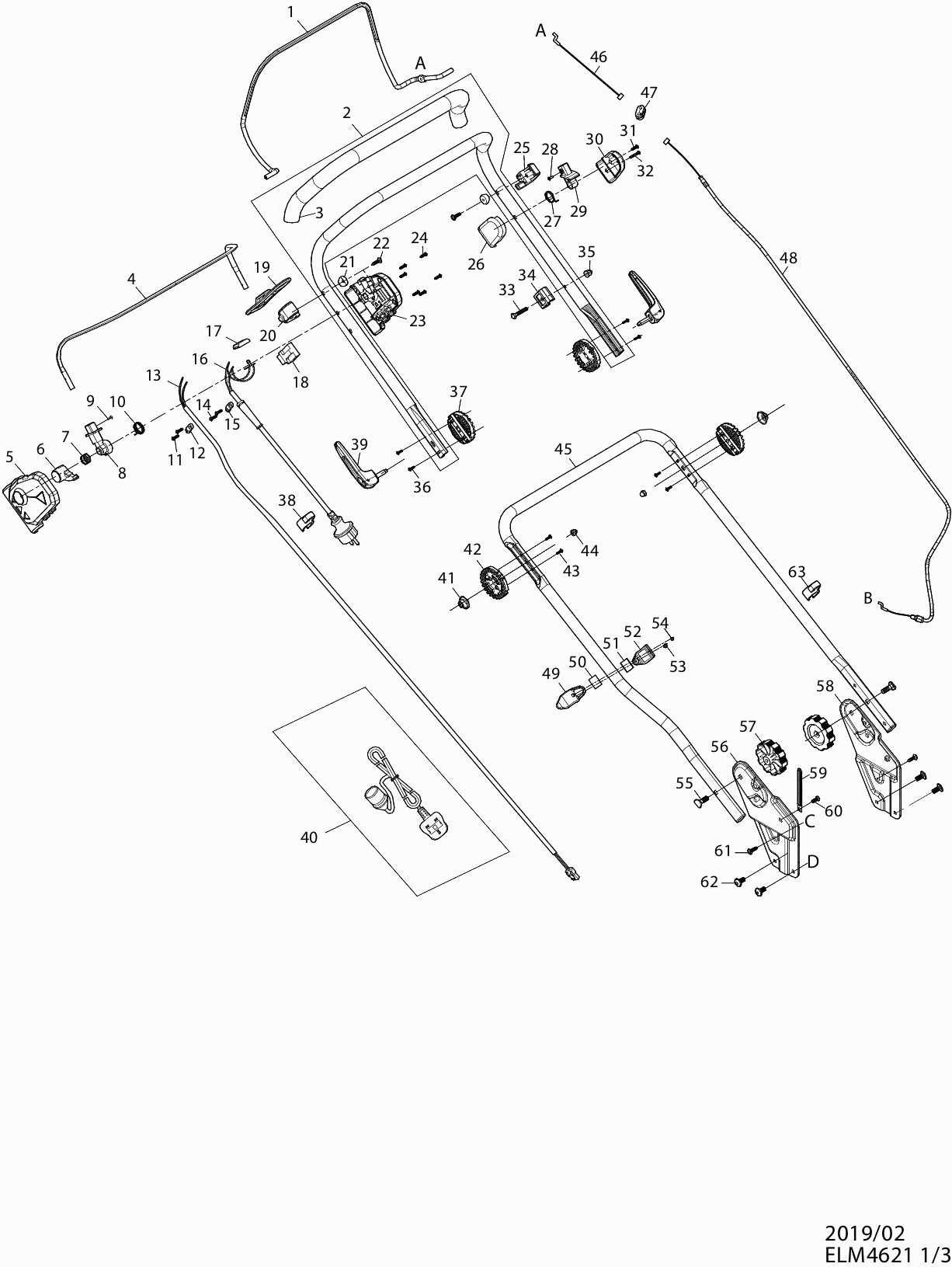

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Dessins techniques 3
Cliquez pour agrandir

Liste de pièces de rechange des Makita ELM4621

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Levier de contrôle
001 YA00001108 10.84 13.01
Poussoir supérieur EM463S
002 YA00001159 28.73 34.48
Poignée souple EM463S
003 YA00001185 6.60 7.92
Levier de changement EM463S
004 YA00001160 7.43 8.92
Boîte de commutateur R ELM3320
005 YA00000765 1.43 1.72
Bouton-poussoir ELM3320
006 YA00000766 1.02 1.22
Ressort de compression 16.8 ELM3320
007 YA00000767 0.83 1.00
Capuchon final R ELM3320
008 YA00000768 0.83 1.00
Vis Parker 3,5X10Mm Ev3618
009 652024721 0.83 1.00
Ressort de torsion 21 ELM3320
010 YA00000769 0.83 1.00
Parker 4x16mm ELM3320
011 YA00000778 0.83 1.00
Serre-câble ELM3320
012 YA00000780 0.83 1.00
Cordon de connexion EM463S
013 YA00001038 4.57 5.48
Parker 4x16mm ELM3320
014 YA00000778 0.83 1.00
Serre-câble ELM3320
015 YA00000780 0.83 1.00
Faisceau de câbles assy EUR ELM3320
016 YA00000773 12.55 15.06
Indicateur de lentille ELM3320
017 YA00000781 0.83 1.00
Interrupteur ELM3320
018 YA00000772 3.55 4.26
Support de câble ELM3320
019 652023811 1.72 2.06
Support de levier de contrôle R EM63S
020 YA00001105 1.24 1.49
Rivet en nylon 5mm EM463S
021 YA00001106 1.02 1.22
Parker 5x16mm ELM3320
022 YA00000820 0.83 1.00
Boîte de commutation L ELM3320
023 YA00000782 1.72 2.06
Parker 4x16mm ELM3320
024 YA00000778 0.83 1.00
Support de levier de contrôle L EM63S
025 YA00001107 1.01 1.21
Support pour poignée droite
026 652023795 2.45 2.94
Ressort de torsion 18.3 ELM3320
027 YA00000737 1.24 1.49
Vis Parker 3,5X10Mm Ev3618
028 652024721 0.83 1.00
Bouchon pour levier gauche
029 652023794 6.58 7.90
Support pour levier gauche
030 652023793 2.45 2.94
Parker 4x16mm ELM3320
031 YA00000778 0.83 1.00
Parker 4x25mm ELM3320
032 YA00000785 0.83 1.00
Vis à six pans creux M6x35mm EM463S
033 YA00001109 0.83 1.00
Capuchon d'extrémité EM463S
034 YA00001110 1.02 1.22
Capuchon de écrou ELM3320
035 YA00000802 0.83 1.00
Vis Met. 3X12mm ELM4121
036 YA00000960 0.83 1.00
Bague de connexion ELM4121
037 YA00000961 1.01 1.21
Serre-câble ELM4120
038 YA00000921 0.83 1.00
Levier de serrage ELM4121
039 YA00000975 6.58 7.90
Pas d'informations disponibles, non commandable
040 YA00000858
Ressort conique ELM4121
041 YA00000976 1.02 1.22
Bague de connexion ELM4121
042 YA00000977 1.01 1.21
Vis Met. 3X12mm ELM4121
043 YA00000960 0.83 1.00
Capuchon de écrou ELM3320
044 YA00000802 0.83 1.00
Bâton de poussée inférieur EM463S
045 YA00001046 17.92 21.50
Câble de gaz court EM463S
046 YA00001143 1.21 1.45
Guide-câble EM463S
047 YA00001142 0.83 1.00
Câble de gaz long EM463S
048 YA00001161 5.87 7.04
Guide-câble ELM4121
049 YA00000970 0.83 1.00
Revêtement en caoutchouc ELM4121
050 YA00000971 0.83 1.00
Revêtement en caoutchouc ELM4121
051 YA00000971 0.83 1.00
Serre-câble ELM4121
052 YA00000972 0.83 1.00
Parker 4X12Mm ELM3720
053 YA00000873 0.83 1.00
Parker 3x16mm ELM4121
054 YA00000973 0.83 1.00
Boulon M8x40 plat 4k-tête ELM4121
055 YA00000983 0.83 1.00
Support de poignée R EM463S
056 YA00001060 10.84 13.01
Bouton de réglage M8 ELM3320
057 YA00000803 1.01 1.21
Support de la poignée L EM463S
058 YA00001063 11.19 13.43
Serre-câble ELM4121
059 YA00000997 1.02 1.22
Met.vis M6x18mm ELM4121
060 YA00000998 0.83 1.00
Parker 4x16mm ELM3320
061 YA00000778 0.83 1.00
Vis M8x16mm
062 YA00000995 0.83 1.00
Serre-câble ELM4120
063 YA00000921 0.83 1.00
Vis métallique M5x16mm EM463S
064 652023758 0.83 1.00
Capot moteur ELM4621
065 YA00001125 23.74 28.49
Capuchon de protection du moteur BLW ELM4620
066 YA00001070 11.19 13.43
Capot moteur EM463S
067 YA00001126 11.19 13.43
Parker 5x16mm ELM3320
068 YA00000820 0.83 1.00
Vis métallique M5x16mm EM463S
069 652023758 0.83 1.00
Parker 4x16mm ELM3320
070 YA00000778 0.83 1.00
Boîtier moteur TOP EM463S
071 YA00001140 6.60 7.92
Bague de retenue S17 EM463S
072 YA00001096 0.83 1.00
Ventilateur moteur EM463S
073 YA00001097 4.09 4.91
Ensemble moteur 50Hz 230V EM463S
074 YA00001074 229.54 275.45
Condensateur 25mF 500V EM463S
075 YA00001099 8.52 10.22
Parker 4x16mm ELM3320
076 YA00000778 0.83 1.00
Serre Cable
077 652023752 0.83 1.00
Plaque de base du carter du moteur EM463S
078 YA00001075 14.24 17.09
Écrou d'insert M8
079 652023843 0.83 1.00
Vis M8x16mm
080 YA00000995 0.83 1.00
Couvercle d'éjection ELM4620
081 YA00001058 8.52 10.22
Broche de charnière EM463S
082 YA00001122 1.43 1.72
Bague de retenue E5
083 YA00000990 0.83 1.00
Ressort de torsion 7,7mm
084 YA00000994 1.24 1.49
Vis métallique M5x16mm EM463S
085 652023758 0.83 1.00
Couvercle de pignon EM463S
086 YA00001134 1.24 1.49
Base de couvercle arrière ELM4620
087 YA00001061 4.57 5.48
Parker 4x16mm ELM3320
088 YA00000778 0.83 1.00
Passage EM463S
089 YA00001135 0.83 1.00
Plaque de montage EM463S
090 YA00001089 2.45 2.94
Parker 4x16mm ELM3320
091 YA00000778 0.83 1.00
Plaque de hauteur EM463S
092 YA00001064 2.44 2.93
Vis métallique M5x16mm EM463S
093 652023758 0.83 1.00
Plateau de coupe EM463S
094 YA00001123 121.16 145.39
Guide d'éjection côté EM463S
095 YA00001090 4.58 5.50
Couvercle d'éjection côté EM463S
096 YA00001092 10.84 13.01
Parker 5x12mm EM463S
097 YA00001091 0.83 1.00
Vis à six pans M8x35mm EM463S
098 YA00001076 0.83 1.00
Bague de retenue S17 EM463S
099 YA00001096 0.83 1.00
Tarte à l'axe EM463S
100 YA00001141 0.83 1.00
Courroie en V XPZ 772 EM463S
101 YA00001138 6.60 7.92
Unité d'entraînement EM463S
102 YA00001121 57.06 68.47
Stabilisateur de boîte de vitesses
103 YA00001137 0.83 1.00
Vis à tête creuse M6x16mm EM463S
104 YA00001136 0.83 1.00
Poulie EM463S
105 YA00001139 2.05 2.46
Couteau circulaire de ventilateur EM463S
106 YA00001094 4.58 5.50
Parker 5x20mm EM463S
107 YA00001024 0.83 1.00
Couvercle de ventilateur inférieur EM463S
108 YA00001095 5.88 7.06
Parker 4x16mm ELM3320
109 YA00000778 0.83 1.00
Support de lame EM463S
110 YA00001066 3.22 3.86
Pas d'informations disponibles, non commandable
111 YA00000742
Boulon pour lame de scie circulaire M10x30mm
112 YA00001067 2.44 2.93
Parker 4x10mm EM463S
113 YA00001031 0.83 1.00
Parker 5x20mm EM463S
114 YA00001024 0.83 1.00
Parker 5x16mm ELM3320
115 YA00000820 0.83 1.00
Capuchon de l'essieu avant ELM4620
116 YA00001079 9.52 11.42
Capuchon de l'essieu avant EM463S
117 YA00001080 5.87 7.04
Parker 4x16mm ELM3320
118 YA00000778 0.83 1.00
Capuchon de roue arrière EM463S
119 YA00001049 4.57 5.48
Écrou d'insert M8
120 652023843 0.83 1.00
Rondelle 8mm ELM3320
121 YA00000420 0.83 1.00
Roulement de roue ID12 arrière EM463S
122 YA00001186 1.43 1.72
Roue arrière EM463S
123 YA00001050 19.88 23.86
Pas d'informations disponibles, non commandable
123-1 YA00001113
Roulement de roue ID12 arrière EM463S
124 YA00001186 1.43 1.72
Couvercle de roue arrière EM463S
125 YA00001132 2.80 3.36
Moyeu de roue arrière EM463S
126 YA00001088 0.83 1.00
Axe arrière EM463S A
127 YA00001115 17.38 20.86
Poignée de réglage en hauteur ELM4121
128 YA00000989 3.20 3.84
Vis Met. M4X12Mm
129 YA00000988 0.83 1.00
Poignée de réglage en hauteur EM463S
130 YA00001053 3.20 3.84
Écrou M5
131 YA00000393 1.02 1.22
Écrou M5
132 YA00000393 1.02 1.22
Réglage de la hauteur du ressort ELM4121
133 YA00000986 1.70 2.04
Boulon à écrou M5x16mm
134 YA00000407 2.80 3.36
Boulon à écrou M5x16mm
135 YA00000407 2.80 3.36
Pas d'informations disponibles, non commandable
136 YA00001117
Pignon 13 R EM463S
137 YA00001130 5.24 6.29
Goupille 5x25mm EM463S
138 YA00001131 0.83 1.00
Pas d'informations disponibles, non commandable
139 YA00001117
Roulement de roue ID12 arrière EM463S
140 YA00001118 1.43 1.72
Bague de retenue S34 EM463S
141 YA00001119 0.83 1.00
Vis métallique M5x16mm EM463S
142 652023758 0.83 1.00
Plaque de montage pour essieu arrière EM463S
143 YA00001120 1.01 1.21
Pignon 13 L EM463S
144 YA00001133 5.24 6.29
Goupille de blocage 7mm ELM3320
145 YA00000851 0.83 1.00
Broche 7mm
146 YA00001018 0.83 1.00
Broche de connexion EM463S
147 YA00001127 8.52 10.22
Chapeau de roue avant EM463S
148 YA00001081 3.55 4.26
Écrou d'insert M8
149 652023843 0.83 1.00
Rondelle 8mm ELM3320
150 YA00000420 0.83 1.00
Palier en nylon EM463S
151 YA00001100 0.83 1.00
Roue avant EM463S
152 YA00001082 16.13 19.36
Palier en nylon EM463S
153 YA00001100 0.83 1.00
Essieu avant EM463S
154 YA00001085 16.07 19.28
Ressort de réglage en hauteur EM463S
155 YA00001084 1.43 1.72
Capuchon de montage de l'essieu avant EM463S
156 YA00001083 1.02 1.22
Fixation de l'essieu avant B ELM4121
157 YA00001025 0.83 1.00
Goupille de blocage 7mm ELM3320
158 YA00000851 0.83 1.00
Broche 7mm
159 YA00001018 0.83 1.00
Pas d'informations disponibles, non commandable
160 YA00001039
Sac de collecte ELM4620
161 YA00001041 34.35 41.22
Indicateur de bac à herbe ELM3320
162 YA00000791 0.83 1.00
Couvercle du sac de collecte EM463S
163 YA00001043 14.24 17.09
Poignée de ramassage d'herbe
164 YA00000795 1.43 1.72
Parker 4x16mm ELM3320
165 YA00000778 0.83 1.00
Cadre de sac de collecte EM463S
166 YA00001111 8.52 10.22
Rondelle 4mm ELM3320
167 YA00000796 0.83 1.00
Parker 4x16mm ELM3320
168 YA00000778 0.83 1.00
Pas d'informations disponibles, non commandable
169 YA00001047
Pas d'informations disponibles, non commandable
170 YA00001048
Fermeture de paillage ELM4121
171 YA00000980 0.83 1.00
Ressort de pression EM463S
172 YA00001112 0.83 1.00
Bague de retenue pour mulchplug ELM4121
173 YA00000982 1.02 1.22
Parker 4x16mm ELM3320
174 YA00000778 0.83 1.00
Clé 10-27mm EM463S
175 YA00001045 2.45 2.94
