Dessins techniques et pièces de rechange Makita ELM4601

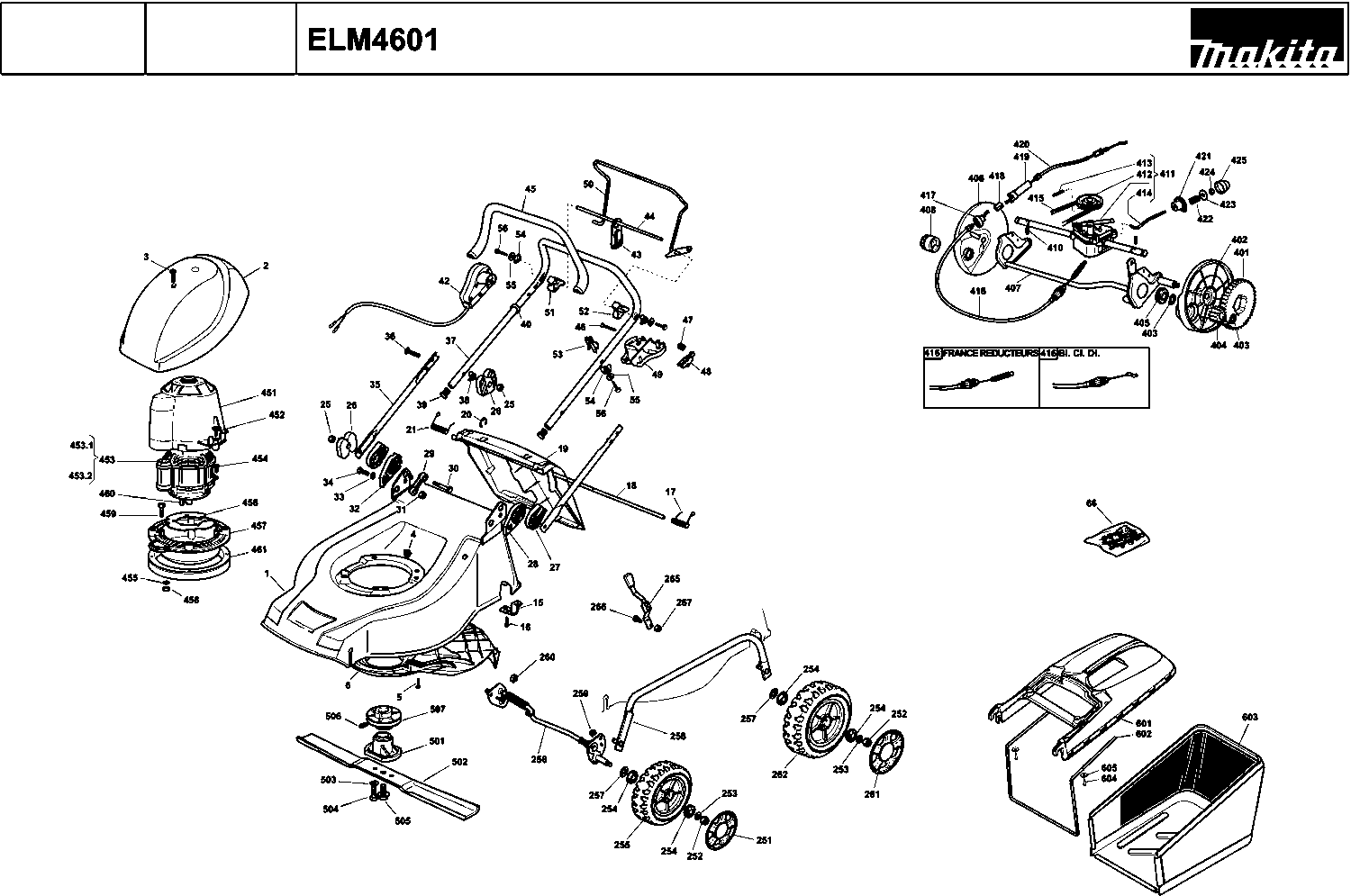

La référence ELM4601 doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.Dessins des MAKITA ELM4601
Liste de pièces de rechange des Makita ELM4601
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
| Maaidek staal | ||||
| 001 | 664003523 | Maaidek staal | € 259.55 | |
| Couvercle de moteur | ||||
| 002 | 664055058 | Couvercle de moteur | € 29.28 | |
| Vis | ||||
| 003 | 664728680 | Vis | € 2.11 | |
| Commande impossible | ||||
| 004 | 664291150 | Commande impossible | ||
| Commande impossible | ||||
| 005 | 664728530 | Commande impossible | ||
| Commande impossible | ||||
| 006 | 664060198 | Commande impossible | ||
| Commande impossible | ||||
| 015 | 664545152 | Commande impossible | ||
| Vis | ||||
| 016 | 664731350 | Vis | € 2.11 | |
| Veer tbv uitwerpdeks. li | ||||
| 017 | 664450420 | Veer tbv uitwerpdeks. li | € 4.14 | |
| Pin tbv uitwerpdeksel | ||||
| 018 | 664517906 | Pin tbv uitwerpdeksel | € 10.96 | |
| Uitwerpdeksel | ||||
| 019 | 664600063 | Uitwerpdeksel | € 29.28 | |
| Borgring tbv pin | ||||
| 020 | 664000930 | Borgring tbv pin | € 4.65 | |
| Veer tbv uitwerpdeks. Re | ||||
| 021 | 664450410 | Veer tbv uitwerpdeks. Re | € 3.27 | |
| Moer tbv Sterknop M8 | ||||
| 025 | 664293202 | Moer tbv Sterknop M8 | € 1.74 | |
| Sterknop tbv duwboom | ||||
| 026 | 664399803 | Sterknop tbv duwboom | € 5.30 | |
| Duwboomhouder 06> | ||||
| 027 | 664785081 | Duwboomhouder 06> | € 10.96 | |
| Duwboomhouder L 06> | ||||
| 028 | 664785083 | Duwboomhouder L 06> | € 9.66 | |
| Tole De Construction | ||||
| 029 | 664551575 | Tole De Construction | € 3.70 | |
| Vis | ||||
| 030 | 664691810 | Vis | € 3.27 | |
| Moer tbv Maaidek | ||||
| 031 | 664155000 | Moer tbv Maaidek | € 1.74 | |
| Duwboomhouder R 06> | ||||
| 032 | 664785082 | Duwboomhouder R 06> | € 9.66 | |
| Revet | ||||
| 033 | 664521350 | Revet | € 1.74 | |
| Bout tbv afst.bus | ||||
| 034 | 664793701 | Bout tbv afst.bus | € 2.11 | |
| Duwboom onder | ||||
| 035 | 664006531 | Duwboom onder | € 37.67 | |
| Commande impossible | ||||
| 036 | 664819125 | Commande impossible | ||
| Duwboom Boven Elm4601 | ||||
| 037 | 664006604 | Duwboom Boven Elm4601 | € 75.87 | |
| Borgring tbv duwboom | ||||
| 038 | 664680006 | Borgring tbv duwboom | € 1.74 | |
| Afdekdop tbv duwboom | ||||
| 039 | 664566112 | Afdekdop tbv duwboom | € 1.74 | |
| Gaskabel geleider | ||||
| 040 | 664192000 | Gaskabel geleider | € 1.74 | |
| Commande impossible | ||||
| 042 | 664999503 | Commande impossible | ||
| Kabel geleider | ||||
| 043 | 664195101 | Kabel geleider | € 5.30 | |
| Middenstang 06> (inkortbaar) | ||||
| 044 | 664010250 | Middenstang 06> (inkortbaar) | € 5.30 | |
| Hendel motorrem 06> | ||||
| 045 | 664322881 | Hendel motorrem 06> | € 18.17 | |
| Commande impossible | ||||
| 046 | 664728685 | Commande impossible | ||
| Veer tbv handel Um332 06> | ||||
| 047 | 664450115 | Veer tbv handel Um332 06> | € 5.30 | |
| Commande impossible | ||||
| 048 | 664230350 | Commande impossible | ||
| Basishouder 06> | ||||
| 049 | 664785144 | Basishouder 06> | € 9.66 | |
| Koppelingshandel | ||||
| 050 | 664001245 | Koppelingshandel | € 66.55 | |
| Basishouder "r" | ||||
| 051 | 664806518 | Basishouder "r" | € 5.30 | |
| Commande impossible | ||||
| 052 | 664806519 | Commande impossible | ||
| Houder tbv kopp.handel | ||||
| 053 | 664806520 | Houder tbv kopp.handel | € 3.70 | |
| Borgring tbv duwboom | ||||
| 054 | 664680006 | Borgring tbv duwboom | € 1.74 | |
| Commande impossible | ||||
| 055 | 664523040 | Commande impossible | ||
| Commande impossible | ||||
| 056 | 664735103 | Commande impossible | ||
| Commande impossible | ||||
| 066 | 664008632 | Commande impossible | ||
| Voorwielafdekkap | ||||
| 251 | 664110505 | Voorwielafdekkap | € 2.83 | |
| Moer tbv Maaidek | ||||
| 252 | 664155000 | Moer tbv Maaidek | € 1.74 | |
| Revet | ||||
| 253 | 664521350 | Revet | € 1.74 | |
| Glijlager tbv achterw. | ||||
| 254 | 664122200 | Glijlager tbv achterw. | € 5.30 | |
| Voorwiel 170mm | ||||
| 255 | 664007351 | Voorwiel 170mm | € 34.87 | |
| As tbv voorwiel | ||||
| 256 | 664000141 | As tbv voorwiel | € 71.21 | |
| Rondelle Elastique | ||||
| 257 | 664530150 | Rondelle Elastique | € 1.74 | |
| Stang tbv h-verstelling | ||||
| 258 | 664006481 | Stang tbv h-verstelling | € 57.90 | |
| Plaque | ||||
| 259 | 664436050 | Plaque | € 4.14 | |
| Afstandbus | ||||
| 260 | 664171002 | Afstandbus | € 1.74 | |
| Achterwielafdekkap | ||||
| 261 | 664110506 | Achterwielafdekkap | € 4.14 | |
| Roue arrière | ||||
| 262 | 664007360 | Roue arrière | € 26.49 | |
| Handel tbv hoogteverstelling | ||||
| 265 | 664003283 | Handel tbv hoogteverstelling | € 34.87 | |
| Vis | ||||
| 266 | 664789000 | Vis | € 2.11 | |
| Moer tbv Hoogtv. | ||||
| 267 | 664154330 | Moer tbv Hoogtv. | € 1.23 | |
| Roue dentée | ||||
| 401 | 664120105 | Roue dentée | € 22.02 | |
| Commande impossible | ||||
| 402 | 664600093 | Commande impossible | ||
| Borgring tbv aandr.w. | ||||
| 403 | 664608600 | Borgring tbv aandr.w. | € 1.74 | |
| Conduire la roue dentée L | ||||
| 404 | 664570120 | Conduire la roue dentée L | € 16.31 | |
| Lager tbv. aandr. | ||||
| 405 | 664216035 | Lager tbv. aandr. | € 10.96 | |
| Commande impossible | ||||
| 406 | 664600092 | Commande impossible | ||
| Commande impossible | ||||
| 407 | 664000147 | Commande impossible | ||
| Conduire la roue dentée R | ||||
| 408 | 664570110 | Conduire la roue dentée R | € 16.31 | |
| Borgpin tbv afstelst. | ||||
| 410 | 664753000 | Borgpin tbv afstelst. | € 2.11 | |
| Engrenages | ||||
| 411 | 664003081 | Engrenages | € 286.17 | |
| Pulley tbv v-snaar | ||||
| 412 | 664601909 | Pulley tbv v-snaar | € 10.96 | |
| Spanstift tbv pulley | ||||
| 413 | 664645705 | Spanstift tbv pulley | € 1.74 | |
| Afstelstang | ||||
| 414 | 664033283 | Afstelstang | € 14.45 | |
| Aandrijfriem Eum480 | ||||
| 415 | 664063800 | Aandrijfriem Eum480 | € 26.49 | |
| Koppelingskabel | ||||
| 416 | 664000676 | Koppelingskabel | € 37.67 | |
| Kabelverbinder | ||||
| 417 | 664246031 | Kabelverbinder | € 5.95 | |
| Isolatie kompas | ||||
| 418 | 664042040 | Isolatie kompas | € 4.14 | |
| Kabelverbinder | ||||
| 419 | 664246030 | Kabelverbinder | € 9.66 | |
| Koppelingshandel | ||||
| 420 | 664001150 | Koppelingshandel | € 34.87 | |
| Bus tbv afstelling | ||||
| 421 | 664041957 | Bus tbv afstelling | € 9.66 | |
| Veer tbv afstelling | ||||
| 422 | 664450063 | Veer tbv afstelling | € 1.74 | |
| Revet tbv afstelling | ||||
| 423 | 664680009 | Revet tbv afstelling | € 2.11 | |
| Moer tbv Afstelling | ||||
| 424 | 664154510 | Moer tbv Afstelling | € 1.74 | |
| Afdekkap tbv afstelling | ||||
| 425 | 664110230 | Afdekkap tbv afstelling | € 3.27 | |
| Motordek | ||||
| 451 | 664785210 | Motordek | € 20.10 | |
| Vis | ||||
| 452 | 664728710 | Vis | € 1.74 | |
| Waaier tbv motor 664563605 | ||||
| 453 | 664740054 | Waaier tbv motor 664563605 | € 32.08 | |
| Motor 1800w 230v | ||||
| 453 | 664563641 | Motor 1800w 230v | € 366.03 | |
| Condensator 25uf | ||||
| 453 | 664222039 | Condensator 25uf | € 71.21 | |
| Vis | ||||
| 454 | 664735410 | Vis | € 2.11 | |
| Disque de compensation | ||||
| 455 | 664583500 | Disque de compensation | € 1.74 | |
| Commande impossible | ||||
| 456 | 664293200 | Commande impossible | ||
| Filterbodem tbv motor | ||||
| 457 | 664207211 | Filterbodem tbv motor | € 5.95 | |
| Afdekplaat tbv waaier | ||||
| 458 | 664720360 | Afdekplaat tbv waaier | € 16.31 | |
| Vis | ||||
| 459 | 664691800 | Vis | € 2.11 | |
| Messing pin | ||||
| 460 | 664139440 | Messing pin | € 2.11 | |
| Afstandbus | ||||
| 461 | 664170960 | Afstandbus | € 16.31 | |
| Porte-lame | ||||
| 501 | 664998186 | Porte-lame | € 18.17 | |
| Commande impossible | ||||
| 502 | 664531048 | Commande impossible | ||
| Disque de compensation | ||||
| 503 | 664583500 | Disque de compensation | € 1.74 | |
| Commande impossible | ||||
| 504 | 664793101 | Commande impossible | ||
| Bout tbv cirkelmes | ||||
| 505 | 664004352 | Bout tbv cirkelmes | € 7.55 | |
| Broche | ||||
| 506 | 664713801 | Broche | € 4.65 | |
| Poulie | ||||
| 507 | 664999911 | Poulie | € 16.31 | |
| Bovenklep | ||||
| 601 | 664486101 | Bovenklep | € 32.08 | |
| Frame grasvangzak | ||||
| 602 | 664608525 | Frame grasvangzak | € 34.87 | |
| Grasvangzak | ||||
| 603 | 664002211 | Grasvangzak | € 145.08 | |
| Vis | ||||
| 604 | 664728680 | Vis | € 2.11 | |
| Revet | ||||
| 605 | 664523050 | Revet | € 1.74 | |
