Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita ELM3711'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

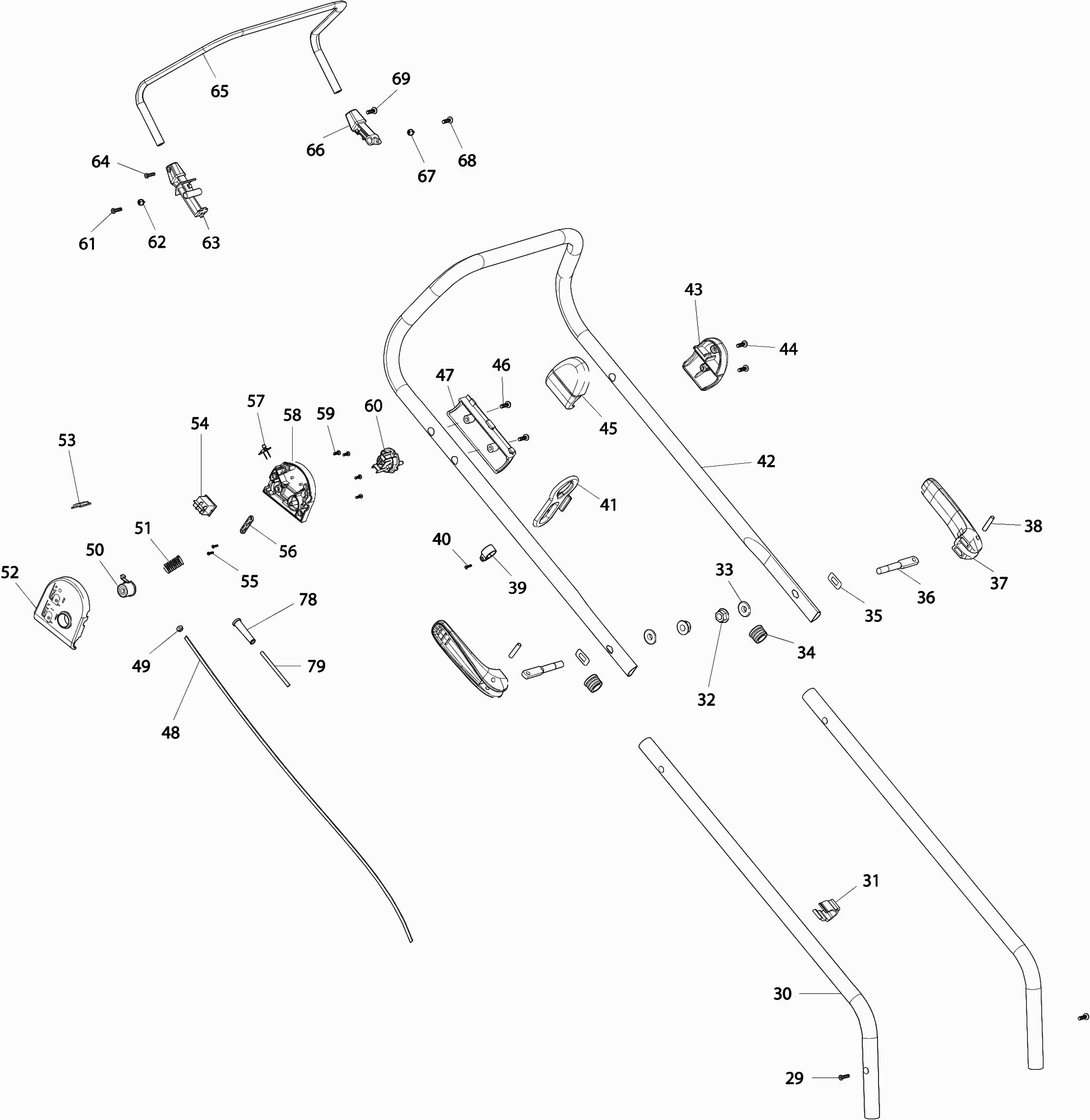

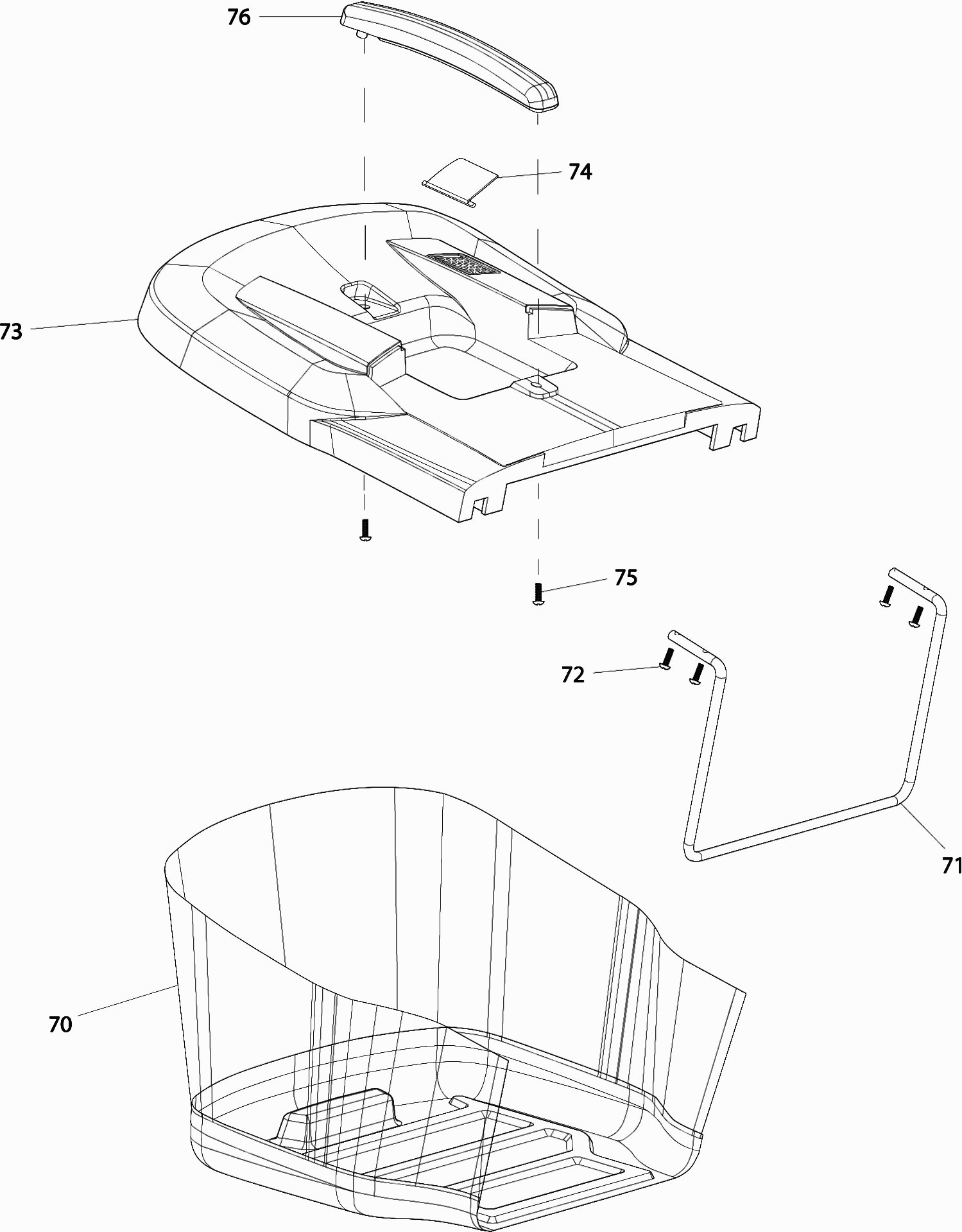

Dessins des Makita ELM3711
Liste de pièces de rechange des Makita ELM3711
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis M10x1,35x35 | ||||
| 001 | 671001008 | 5.30 | 6.36 | |
| Maaimes 37cm | ||||
| 002 | 671002549 | 10.00 | 12.00 | |
| Porte-lame | ||||
| 003 | 671492001 | 15.60 | 18.72 | |
| Douille de guidage | ||||
| 004 | 671002036 | 1.39 | 1.67 | |
| Plateau de coupe 37cm | ||||
| 005 | 671005133 | 77.67 | 93.20 | |
| Capuchon de roue pour roue avant | ||||
| 006 | 671003028 | 4.45 | 5.34 | |
| Roue 150mm | ||||
| 007 | 671919001 | 9.24 | 11.09 | |
| Plaque de réglage en hauteur | ||||
| 008 | 671002281 | 2.84 | 3.41 | |
| Pas d'informations disponibles, non commandable | ||||
| 009 | 671107301 | |||
| Couvercle Avant H 45/h 60ma/mr | ||||
| 010 | 671980001 | 12.22 | 14.66 | |
| Roue 180mm | ||||
| 011 | 671920001 | 11.82 | 14.18 | |
| Chapeau de roue "Roue arrière" | ||||
| 012 | 671003029 | 5.30 | 6.36 | |
| Moteur ce/gs 230v 50hz | ||||
| 013 | 671002014 | 137.41 | 164.89 | |
| Vis Parker 6x30 | ||||
| 014 | 671001053 | 0.83 | 1.00 | |
| Couvercle du moteur | ||||
| 015 | 671983001 | 3.54 | 4.25 | |
| Capot De Moteur | ||||
| 016 | 671982001 | 13.83 | 16.60 | |
| Poignée | ||||
| 017 | 671984001 | 1.67 | 2.00 | |
| Ressort de serrage | ||||
| 018 | 671090005 | 0.98 | 1.18 | |
| Broche de charnière de vanne 6x186mm | ||||
| 019 | 671010790 | 2.71 | 3.25 | |
| Ressort de soupape | ||||
| 020 | 671011214 | 2.71 | 3.25 | |
| Couvercle d'éjection | ||||
| 021 | 671987001 | 12.22 | 14.66 | |
| Guide de câble | ||||
| 022 | 671001023 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 023 | 671003060 | |||
| Vis Parker 8X19 Pm-5120S A | ||||
| 024 | DA00000614 | 0.83 | 1.00 | |
| Barre de poussée (inférieure) | ||||
| 025 | 671001712 | 28.54 | 34.25 | |
| Guide de câble | ||||
| 026 | 671277001 | 1.39 | 1.67 | |
| Capuchon de borne | ||||
| 027 | 671284001 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 028 | 671005016 | |||
| Rivet 8 | ||||
| 029 | 671007007 | 0.83 | 1.00 | |
| Fiche bus 19mm | ||||
| 030 | 671001198 | 0.98 | 1.18 | |
| Poignée d'assemblage à réglage | ||||
| 031 | 671005136 | 5.06 | 6.07 | |
| Poignée d'assemblage à réglage | ||||
| 032 | 671005136 | 5.06 | 6.07 | |
| Poignée d'assemblage à réglage | ||||
| 033 | 671005136 | 5.06 | 6.07 | |
| Poignée d'assemblage à réglage | ||||
| 034 | 671005136 | 5.06 | 6.07 | |
| Serre Cable | ||||
| 035 | 671001083 | 0.98 | 1.18 | |
| Pas d'informations disponibles, non commandable | ||||
| 036 | 671001003 | |||
| Guide de câble | ||||
| 037 | 671001052 | 0.98 | 1.18 | |
| Bouton Verrouillage de Sécurité | ||||
| 038 | 671425003 | 0.98 | 1.18 | |
| Ressort pour bouton de sécurité | ||||
| 039 | 671011079 | 0.83 | 1.00 | |
| Couvercle D'interrupteur | ||||
| 040A | 671070001 | 8.21 | 9.85 | |
| Couvercle de la boite de commutation | ||||
| 040B | DA00000819 | 3.44 | 4.13 | |
| Lampe halogène | ||||
| 041 | 671001043 | 0.83 | 1.00 | |
| Commutateur Em-33 | ||||
| 042 | 671010040 | 8.59 | 10.31 | |
| Boitier de l'interrupteur | ||||
| 043A | 671005135 | 10.50 | 12.60 | |
| Boitier de l'interrupteur | ||||
| 044A | 671005135 | 10.50 | 12.60 | |
| Couvercle de la boite de commutation | ||||
| 044B | 671077001 | 5.70 | 6.84 | |
| Boitier de l'interrupteur | ||||
| 044B1 | DA00001131 | 9.24 | 11.09 | |
| Plus disponible, pas de remplacement | ||||
| 045 | 671283001 | |||
| Cable de liaison 1250mm | ||||
| 046 | 671001010 | 9.24 | 11.09 | |
| Soulagement de traction | ||||
| 047A | 671491001 | 0.98 | 1.18 | |
| Soulageur de contrainte | ||||
| 047B | DA00001053 | 1.00 | 1.20 | |
| Boitier de l'interrupteur | ||||
| 048 | 671005135 | 10.50 | 12.60 | |
| Plaque de pression du boitier de commutation | ||||
| 049 | 671428001 | 2.02 | 2.42 | |
| Vis Parker 3x10 | ||||
| 050 | 671001036 | 0.83 | 1.00 | |
| Ressort | ||||
| 051 | 671011124 | 0.83 | 1.00 | |
| Connecteur d'interrupteur "r" | ||||
| 052 | 671072001 | 1.46 | 1.75 | |
| Pas d'informations disponibles, non commandable | ||||
| 053 | 671001021 | |||
| Levier de commutation "m-frein" | ||||
| 054 | 671001714 | 13.36 | 16.03 | |
| Pas d'informations disponibles, non commandable | ||||
| 055 | 671071001 | |||
| Poussée de la tige (supérieure) | ||||
| 056 | 671016150 | 43.52 | 52.22 | |
| Porte-poignée "l" | ||||
| 057 | 671073001 | 1.39 | 1.67 | |
| Porte-poignée "r" | ||||
| 058 | 671074001 | 1.18 | 1.42 | |
| Cadre de sac de ramassage d'herbe | ||||
| 059 | 671002387 | 15.65 | 18.78 | |
| Sac d'herbe | ||||
| 060 | 671015940 | 26.55 | 31.86 | |
| Couvercle de capture d'herbe | ||||
| 061 | 671985001 | 21.08 | 25.30 | |
| Mesureur de contenu | ||||
| 062 | 671010720 | 2.71 | 3.25 | |
| Poignee | ||||
| 063 | 671988001 | 2.71 | 3.25 | |
