Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita EK7301'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

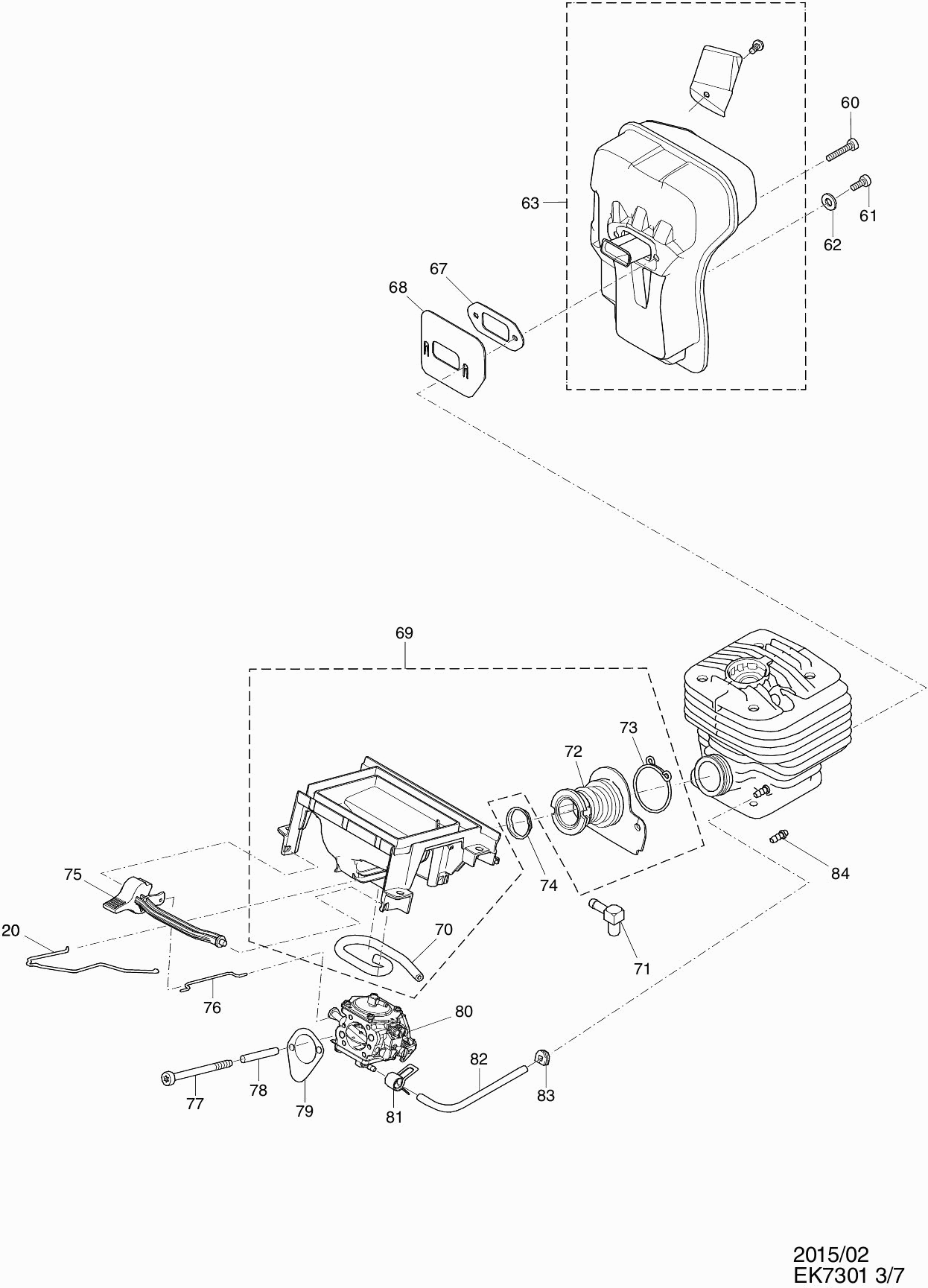

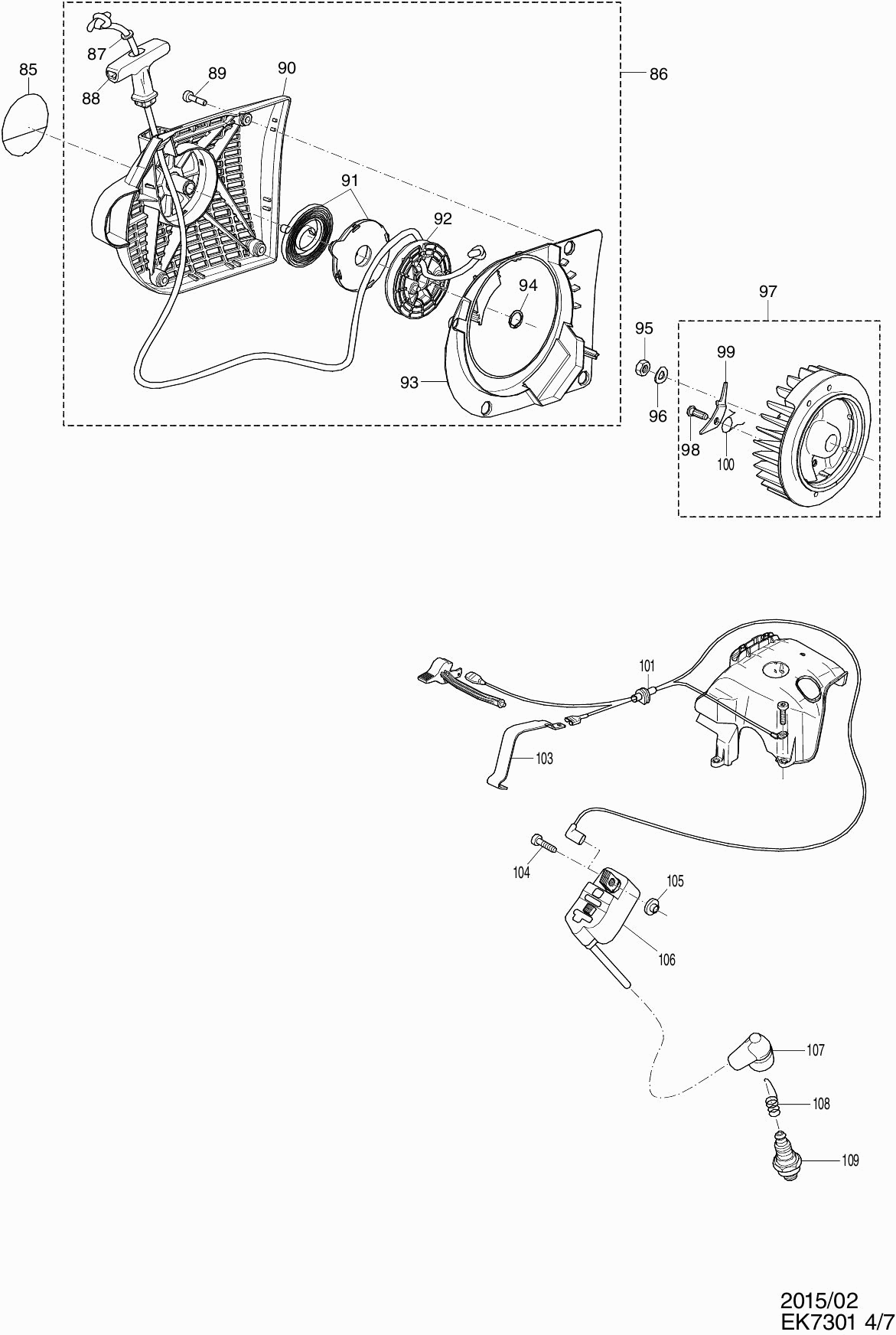

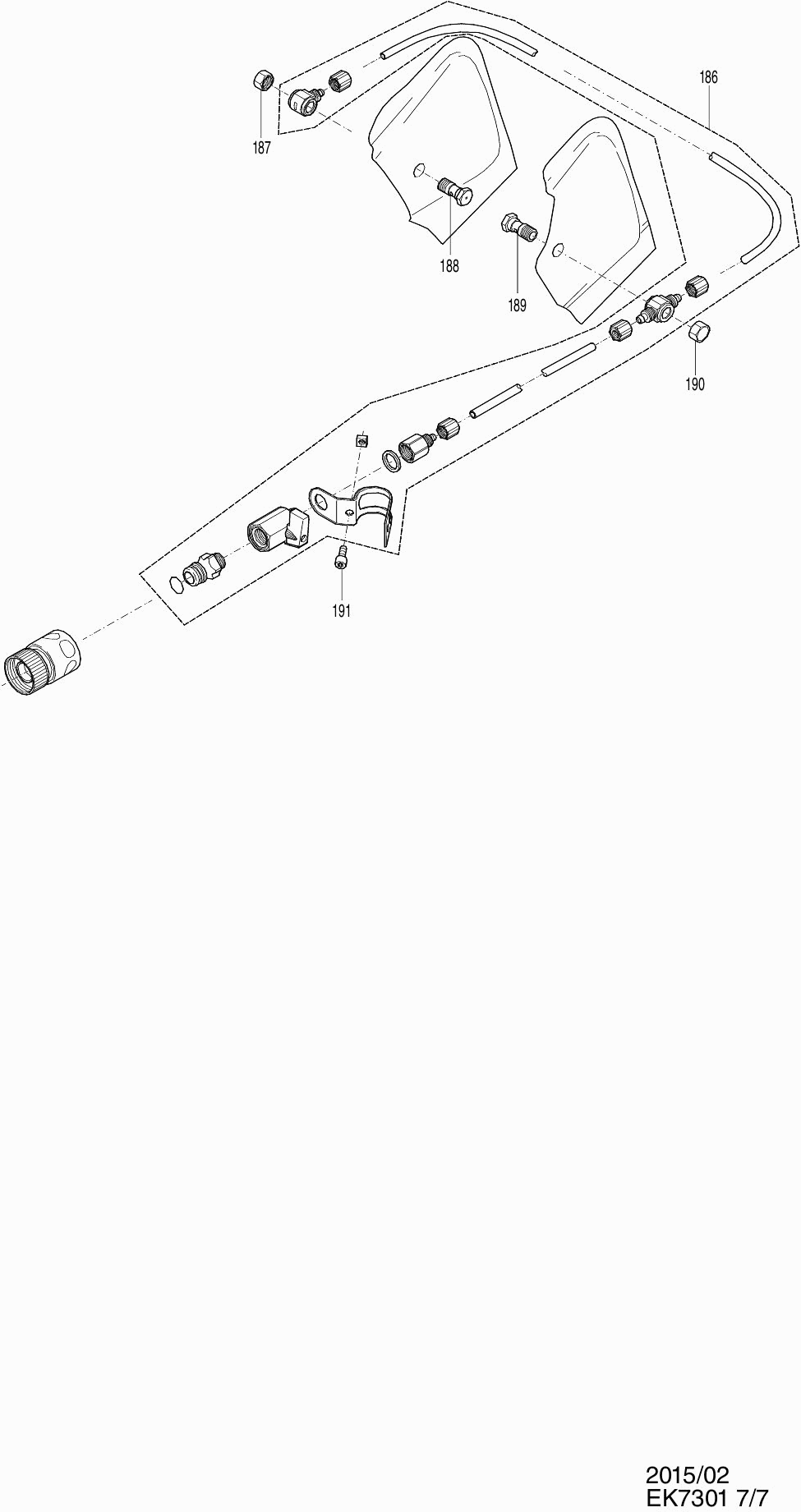

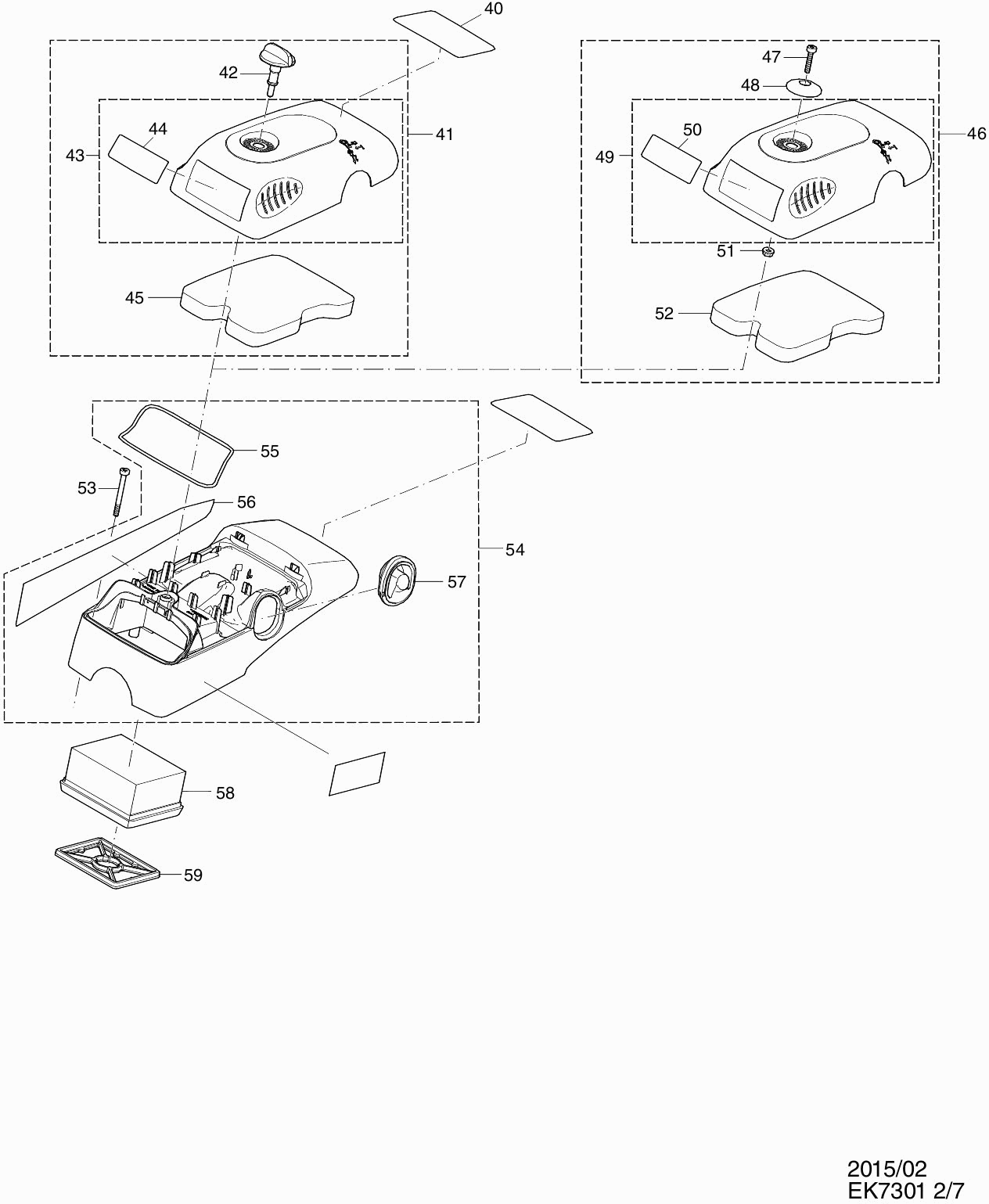

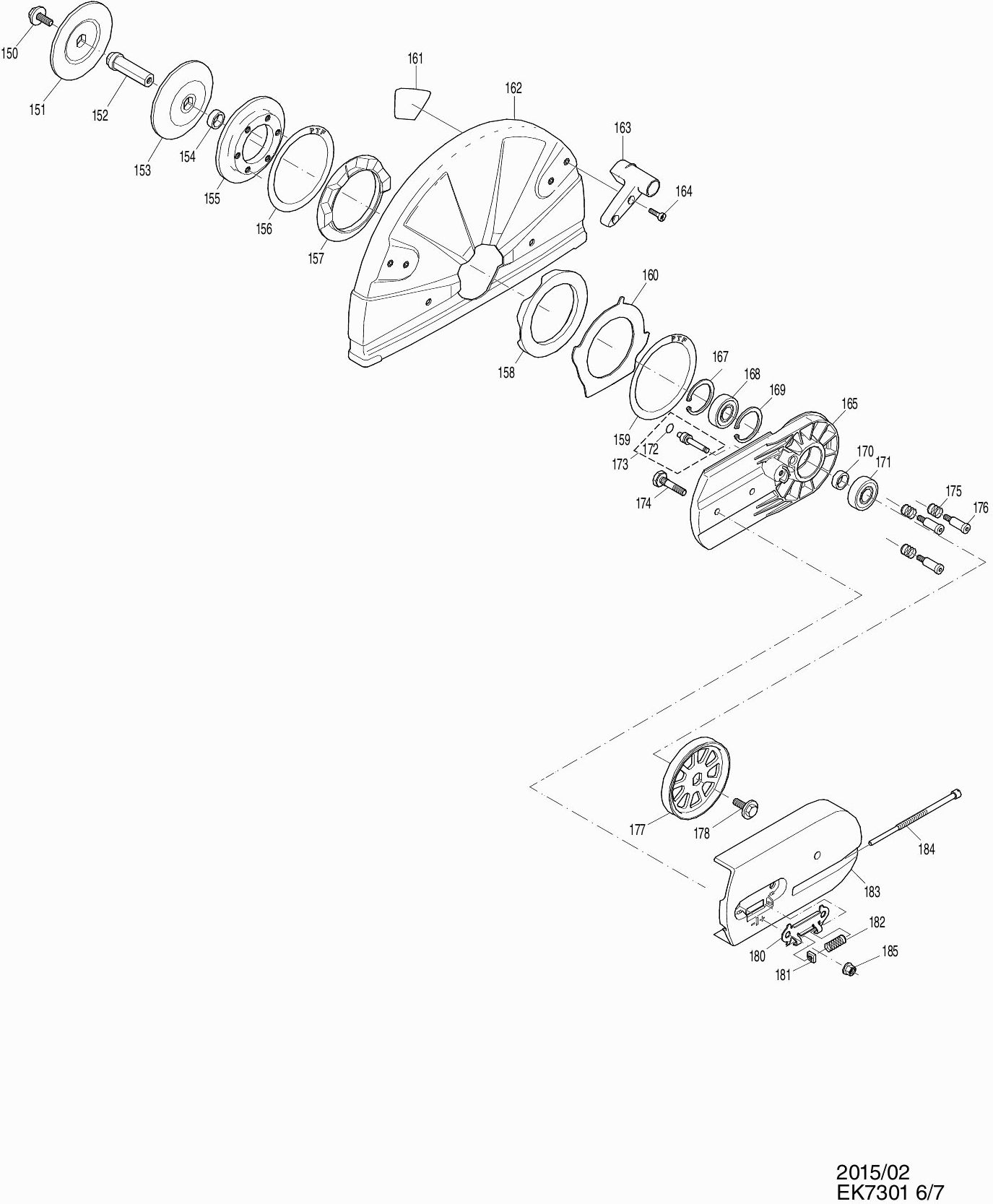

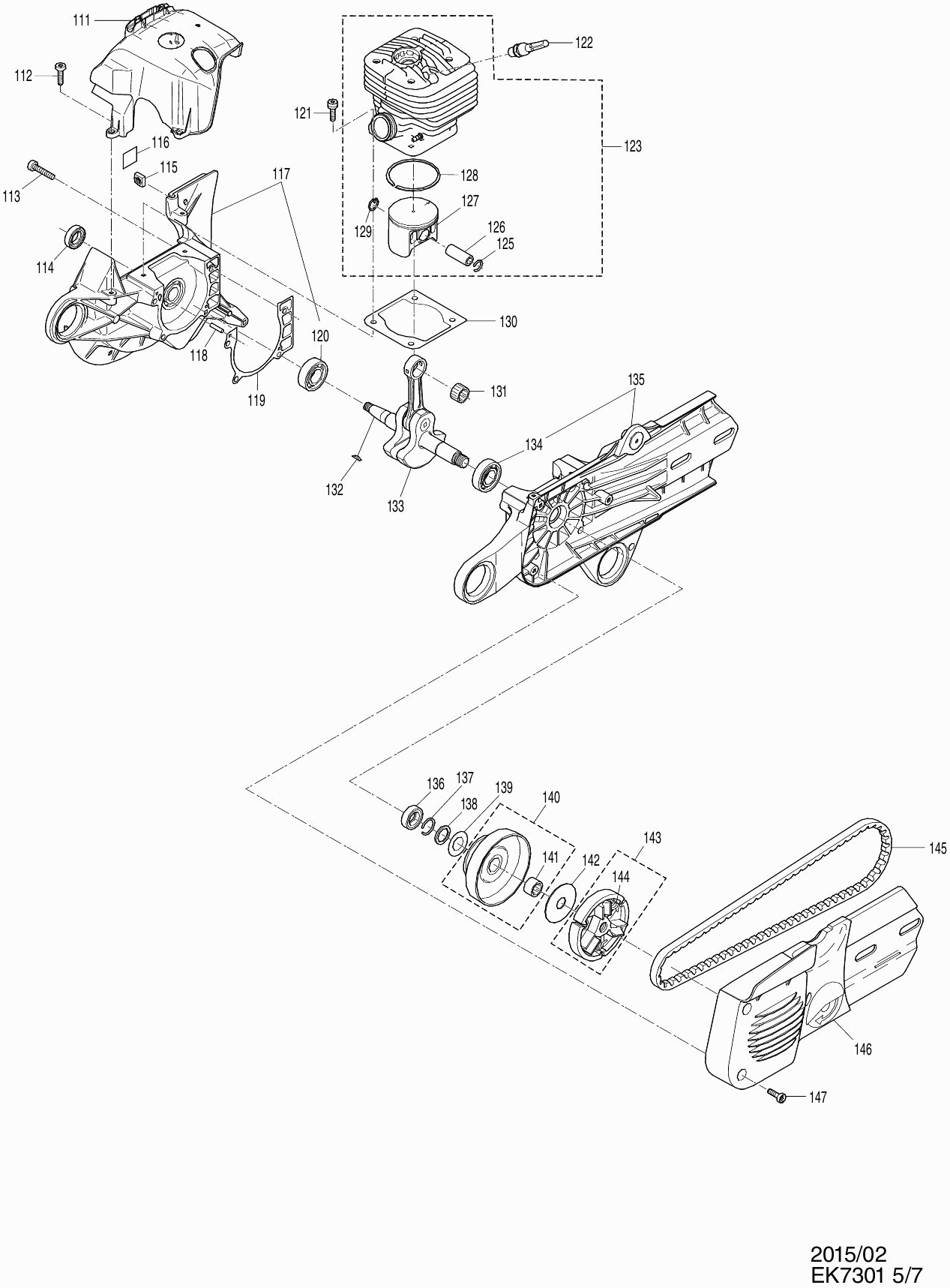

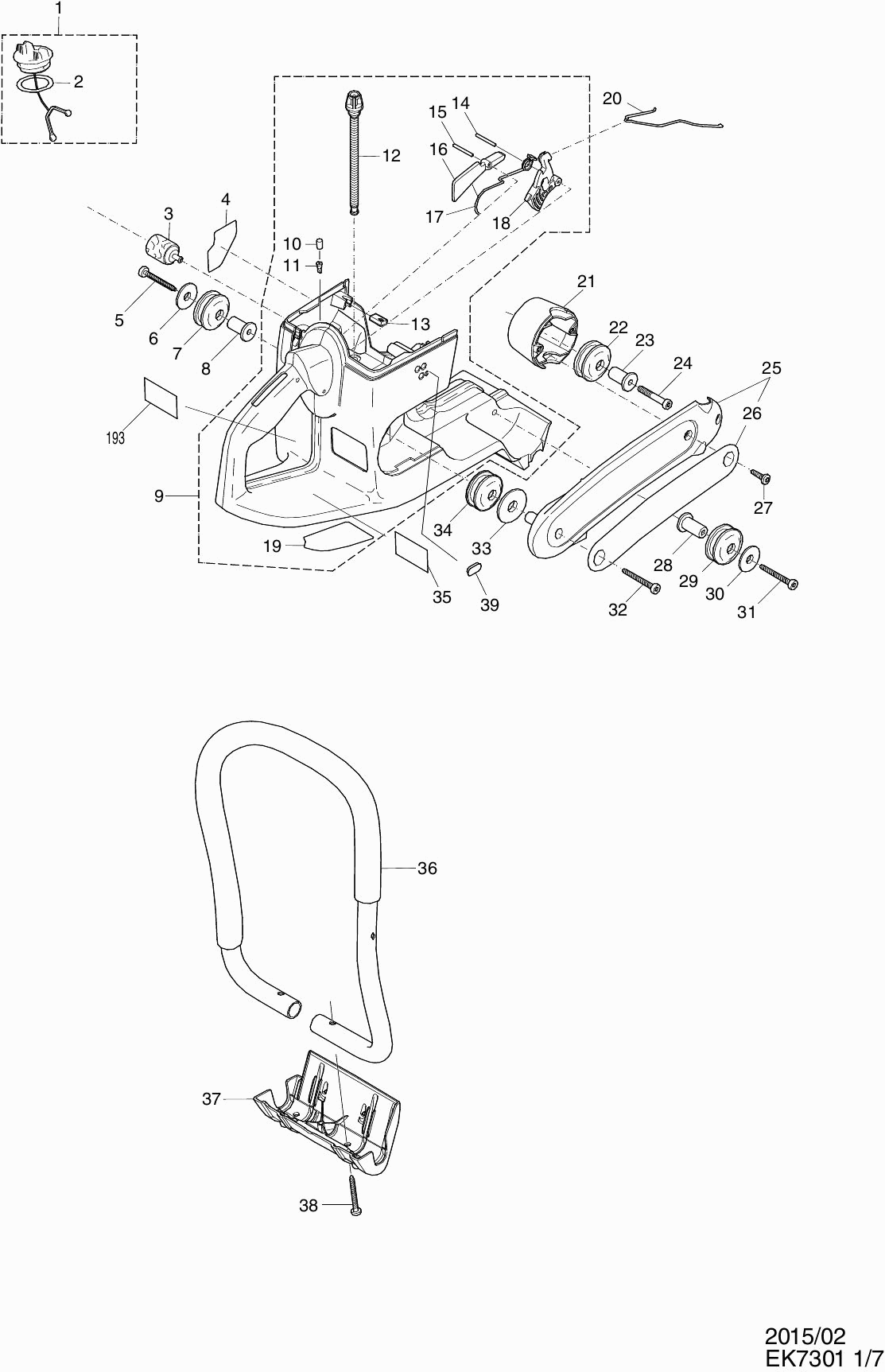

Dessins des Makita EK7301
Liste de pièces de rechange des Makita EK7301
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| CAPUCHON DE RÉSERVOIR ASSY EA3201S A | ||||
| 001 | 168823-3 | 2.80 | 3.36 | |
| O-Anneau 29,5mm A | ||||
| 002 | 213831-0 | 0.83 | 1.00 | |
| Filtre | ||||
| 003 | 163499-1 | 7.44 | 8.93 | |
| VIS 5.5x45 EK7650H A | ||||
| 005 | 266687-0 | 0.83 | 1.00 | |
| Bague 5.8X26X2 | ||||
| 006 | 346870-6 | 0.83 | 1.00 | |
| Amortisseur de vibrations A | ||||
| 007 | 424695-9 | 3.55 | 4.26 | |
| Amortisseur de vibration de l'axe | ||||
| 008 | 319268-0 | 2.80 | 3.36 | |
| RÉSERVOIR DE CARBURANT | ||||
| 009 | 123321-4 | 115.42 | 138.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 010 | 422063-0 | |||
| Vanne | ||||
| 011 | 424170-5 | 1.72 | 2.06 | |
| TUYAU D'ESSENCE EK8100 A | ||||
| 012 | 424723-0 | 17.90 | 21.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 013 | 252897-5 | |||
| Goupille 3 A | ||||
| 014 | 268335-7 | 0.83 | 1.00 | |
| Broche 3 A | ||||
| 015 | 268233-5 | 1.15 | 1.38 | |
| Pas d'informations disponibles, non commandable | ||||
| 016 | 455821-9 | |||
| Pas d'informations disponibles, non commandable | ||||
| 017 | 233626-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 018 | 455820-1 | |||
| Pas d'informations disponibles, non commandable | ||||
| 019 | 806J47-0 | |||
| Barre à gaz Ek8100 A | ||||
| 020 | 326497-8 | 2.93 | 3.52 | |
| Support Pour Amortisseur Ek8100 A | ||||
| 021 | 455806-5 | 8.52 | 10.22 | |
| Amortisseur de vibrations A | ||||
| 022 | 424695-9 | 3.55 | 4.26 | |
| Amortisseur de vibration de l'axe | ||||
| 023 | 319268-0 | 2.80 | 3.36 | |
| Inbusschroef m5x40 | ||||
| 024 | 266943-8 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 025 | 143211-5 | |||
| Plus disponible, pas de remplacement | ||||
| 026 | 806J44-6 | |||
| Pas d'informations disponibles, non commandable | ||||
| 027 | 266475-5 | |||
| Amortisseur de vibration de l'axe | ||||
| 028 | 319268-0 | 2.80 | 3.36 | |
| Amortisseur de vibrations A | ||||
| 029 | 424695-9 | 3.55 | 4.26 | |
| Bague 5.8X26X2 | ||||
| 030 | 346870-6 | 0.83 | 1.00 | |
| VIS 5.5x45 EK7650H A | ||||
| 031 | 266687-0 | 0.83 | 1.00 | |
| VIS 5.5x45 EK7650H A | ||||
| 032 | 266687-0 | 0.83 | 1.00 | |
| Revet A | ||||
| 033 | 346871-4 | 1.02 | 1.22 | |
| Amortisseur de vibrations A | ||||
| 034 | 424695-9 | 3.55 | 4.26 | |
| Plus disponible, pas de remplacement | ||||
| 035 | 851C80-5 | |||
| Poignée de support Ek8100 A | ||||
| 036 | 143097-7 | 22.75 | 27.30 | |
| Pied | ||||
| 037 | 319270-3 | 16.13 | 19.36 | |
| VIS 5.5x45 EK7650H A | ||||
| 038 | 266687-0 | 0.83 | 1.00 | |
| Fiche Ek8100 A | ||||
| 039 | 424693-3 | 1.43 | 1.72 | |
| Couvercle pour pré-filtre P | ||||
| 041 | 123309-4 | 20.98 | 25.18 | |
| Pas d'informations disponibles, non commandable | ||||
| 042 | 266692-7 | |||
| Pas d'informations disponibles, non commandable | ||||
| 043 | 123312-5 | |||
| Etiquette Info. | ||||
| 044 | 807L79-2 | 2.80 | 3.36 | |
| PRE-FILTRE EK8100 A | ||||
| 045 | 424700-2 | 6.58 | 7.90 | |
| Pas d'informations disponibles, non commandable | ||||
| 053 | 266941-2 | |||
| Couvercle complet noir | ||||
| 054 | 123308-6 | 48.51 | 58.21 | |
| Bague d'étanchéité EK8100 A | ||||
| 055 | 424697-5 | 1.72 | 2.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 056 | 806J50-1 | |||
| Couvercle EK8100 A | ||||
| 057 | 424703-6 | 2.08 | 2.50 | |
| Filtre à air A | ||||
| 058 | 424701-0 | 9.52 | 11.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 059 | 424705-2 | |||
| Vis métallique M5x20mm | ||||
| 060 | 266960-8 | 0.83 | 1.00 | |
| Vis Met. M5x12mm A | ||||
| 061 | 266946-2 | 0.83 | 1.00 | |
| bride de serrage | ||||
| 062 | 267821-5 | 0.83 | 1.00 | |
| Échappement complet Ek8100 A | ||||
| 063 | 161338-9 | 53.38 | 64.06 | |
| Joint | ||||
| 067 | 346876-4 | 2.08 | 2.50 | |
| PROTECTEUR THERMIQUE | ||||
| 068 | 346868-3 | 0.83 | 1.00 | |
| Collecteur d'admission Ek8100 A | ||||
| 069 | 123310-9 | 37.16 | 44.59 | |
| Tuyau | ||||
| 070 | 424699-1 | 4.08 | 4.90 | |
| Connecteur de tuyau | ||||
| 071 | 161311-9 | 3.83 | 4.60 | |
| Manchon d'aspiration EK8100 A | ||||
| 072 | 424708-6 | 16.07 | 19.28 | |
| Pas d'informations disponibles, non commandable | ||||
| 073 | 233625-7 | |||
| Bague De Guidage | ||||
| 074 | 346867-5 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 075 | 455808-1 | |||
| Levier d'étranglement | ||||
| 076 | 326496-0 | 1.51 | 1.81 | |
| Pas d'informations disponibles, non commandable | ||||
| 077 | 266944-6 | |||
| Gaine Isolante | ||||
| 078 | 424710-9 | 0.83 | 1.00 | |
| Joint d'échappement Ek8100 A | ||||
| 079 | 346874-8 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 080 | 161315-1 | |||
| Collier de tuyau IAS 3 | ||||
| 081 | 324616-0 | 2.80 | 3.36 | |
| Tuyau à essence 3x120mm | ||||
| 082 | 424698-3 | 1.27 | 1.52 | |
| RUBBER REVET P | ||||
| 083 | 424696-7 | 0.83 | 1.00 | |
| Mamelon-nipple | ||||
| 084 | 326499-4 | 2.05 | 2.46 | |
| Étiquette Makita A | ||||
| 085 | 806K78-5 | 7.43 | 8.92 | |
| Plus disponible, pas de remplacement | ||||
| 086 | 123357-3 | |||
| Pas d'informations disponibles, non commandable | ||||
| 087 | 267862-1 | |||
| POIGNÉE DE DÉMARRAGE EK8100 A | ||||
| 088 | 452458-3 | 3.55 | 4.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 089 | 266938-1 | |||
| Pas d'informations disponibles, non commandable | ||||
| 090 | 123315-9 | |||
| Ressort de rappel EK8100 A | ||||
| 091 | 140587-1 | 16.13 | 19.36 | |
| Pas d'informations disponibles, non commandable | ||||
| 092 | 143098-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 093 | 455805-7 | |||
| Rondelle frein Ek8100 | ||||
| 094 | 257997-6 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 095 | 264107-8 | |||
| Rondelle 8mm EA3201S A | ||||
| 096 | 267822-3 | 0.83 | 1.00 | |
| Volant d'inertie Ek8100 A | ||||
| 097 | 394141101 | 31.17 | 37.40 | |
| Pas d'informations disponibles, non commandable | ||||
| 098 | 326500-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 099 | 346865-9 | |||
| Plus disponible, pas de remplacement | ||||
| 100 | 233535-8 | |||
| Câble Avec Fiche Ek8100 A | ||||
| 101 | 632E41-4 | 4.92 | 5.90 | |
| Tige d'étranglement | ||||
| 103 | 346869-1 | 1.02 | 1.22 | |
| Pas d'informations disponibles, non commandable | ||||
| 104 | 266942-0 | |||
| REVET E8100 A | ||||
| 105 | 451462-9 | 0.83 | 1.00 | |
| Allumage | ||||
| 106 | 161310-1 | 94.93 | 113.92 | |
| Capuchon de bougie | ||||
| 107 | 424706-0 | 2.80 | 3.36 | |
| Ressort de stator EK8100 A | ||||
| 108 | 234358-7 | 0.83 | 1.00 | |
| BOUGIE A | ||||
| 109 | 168517-0 | 5.22 | 6.26 | |
| Couvercle Ek8100 A | ||||
| 111 | 455819-6 | 5.87 | 7.04 | |
| Vis Met. M5X15mm A | ||||
| 112 | 266940-4 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 113 | 266945-4 | |||
| Plus disponible, pas de remplacement | ||||
| 114 | 213814-0 | |||
| Doit 4k M5 A | ||||
| 115 | 264108-6 | 0.83 | 1.00 | |
| Plaque de caoutchouc | ||||
| 116 | 424707-8 | 1.02 | 1.22 | |
| Carter de vilebrequin Ms | ||||
| 117 | 143226-2 | 39.89 | 47.87 | |
| Pas d'informations disponibles, non commandable | ||||
| 118 | 258038-1 | |||
| Joint de carter Ek8100 A | ||||
| 119 | 346877-2 | 1.72 | 2.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 120 | 211154-0 | |||
| VIS TORX M5X23 A | ||||
| 121 | 266473-9 | 1.01 | 1.21 | |
| Valve De-Komp.Ek8100 A | ||||
| 122 | 455804-9 | 17.90 | 21.48 | |
| Ensemble cylindre+piston PC7414 A | ||||
| 123 | 183H02-0 | 268.87 | 322.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 125 | 234359-5 | |||
| Axe de piston EK7301 | ||||
| 126 | 257840-9 | 11.16 | 13.39 | |
| Set de pistons EK7301 | ||||
| 127 | 198663-5 | 150.83 | 181.00 | |
| Anneau de piston D=50Mm A | ||||
| 128 | 257377-6 | 19.80 | 23.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 129 | 234359-5 | |||
| Joint | ||||
| 130 | 346873-0 | 2.44 | 2.93 | |
| ROULEMENT DE BROCHE DE PISTON EK8100 A | ||||
| 131 | 212133-1 | 8.46 | 10.15 | |
| Cale de montage 3 A | ||||
| 132 | 254042-8 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 133 | 143107-0 | |||
| Pas d'informations disponibles, non commandable | ||||
| 134 | 211154-0 | |||
| Carter Cs | ||||
| 135 | 143225-4 | 41.78 | 50.14 | |
| Plus disponible, pas de remplacement | ||||
| 136 | 213814-0 | |||
| Rondelle de blocage A | ||||
| 137 | 234366-8 | 0.83 | 1.00 | |
| Bague d'arrêt A | ||||
| 138 | 346872-2 | 2.80 | 3.36 | |
| Disque de guide Ek8100 A | ||||
| 139 | 346866-7 | 1.21 | 1.45 | |
| Embrayage EK7301 | ||||
| 140 | 161317-7 | 26.11 | 31.33 | |
| Roulement à aiguilles 15x21x16 A | ||||
| 141 | 212134-9 | 11.16 | 13.39 | |
| Rondelle 12 | ||||
| 142 | 267389-1 | 1.72 | 2.06 | |
| Assemblage d'accouplement | ||||
| 143 | 123305-2 | 26.11 | 31.33 | |
| Ressort d'accouplement EK7301 A | ||||
| 144 | 232352-3 | 1.72 | 2.06 | |
| Courroie V Dpc7301 | ||||
| 145 | 424712A5 | 23.75 | 28.50 | |
| Boîte D'embrayage Ek8100 A | ||||
| 146 | 455832-4 | 19.80 | 23.76 | |
| Vis 5x14 | ||||
| 147 | 266947-0 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 150 | 266976-3 | |||
| Flasque intérieure 102 Ek7650H A | ||||
| 151 | 224478-5 | 12.55 | 15.06 | |
| Axe Ek8100 A | ||||
| 152 | 326502-1 | 12.58 | 15.10 | |
| Flasque intérieure 102 Ek7650H A | ||||
| 153 | 224478-5 | 12.55 | 15.06 | |
| ENTRETOISE DPC7301 A | ||||
| 154 | 394228022 | 2.93 | 3.52 | |
| Bague de pression | ||||
| 155 | 318746-7 | 39.00 | 46.80 | |
| Bol de guidage | ||||
| 156 | 442169-8 | 2.80 | 3.36 | |
| Anneau en caoutchouc interne Ek7650 A | ||||
| 157 | 424426-6 | 5.22 | 6.26 | |
| Anneau en caoutchouc "interne" | ||||
| 158 | 424427-4 | 5.46 | 6.55 | |
| Bol de guidage | ||||
| 159 | 442169-8 | 2.80 | 3.36 | |
| Plaque | ||||
| 160 | 346455-8 | 8.52 | 10.22 | |
| Étiquette d'avertissement EK7301 | ||||
| 161 | 806J83-6 | 7.44 | 8.93 | |
| Couverture protectrice 350mm | ||||
| 162 | 143792-9 | 150.83 | 181.00 | |
| Poignée Ek7650H A | ||||
| 163 | 452938-9 | 2.45 | 2.94 | |
| Pas d'informations disponibles, non commandable | ||||
| 164 | 266725-8 | |||
| Bras de meulage Dpc64/7311 A | ||||
| 165 | 319286-8 | 23.75 | 28.50 | |
| Anneau de retenue | ||||
| 167 | 257998-4 | 0.83 | 1.00 | |
| Roulement à billes 6203llu | ||||
| 168 | 211490-4 | 7.44 | 8.93 | |
| Anneau de retenue | ||||
| 169 | 257998-4 | 0.83 | 1.00 | |
| ENTRETOISE DPC7301 A | ||||
| 170 | 394228022 | 2.93 | 3.52 | |
| Roulement à billes 6203llu | ||||
| 171 | 211490-4 | 7.44 | 8.93 | |
| O-Anneau 9Mm Ek7650H A | ||||
| 172 | 213625-3 | 0.83 | 1.00 | |
| Vis d'arrêt complète Ek8100 A | ||||
| 173 | 123307-8 | 4.58 | 5.50 | |
| Boulon Filete | ||||
| 174 | 266688-8 | 1.06 | 1.27 | |
| Ressort de compression 8 | ||||
| 175 | 234216-7 | 0.83 | 1.00 | |
| Vis à collet M6 | ||||
| 176 | 266689-6 | 1.43 | 1.72 | |
| Poulie EK7301 | ||||
| 177 | 222180-4 | 10.84 | 13.01 | |
| Pas d'informations disponibles, non commandable | ||||
| 178 | 266976-3 | |||
| Plaque Ek7650H A | ||||
| 180 | 346457-4 | 4.75 | 5.70 | |
| Écrou M6 A | ||||
| 181 | 264112-5 | 0.83 | 1.00 | |
| Ressort de pression 6mm Ek7650H A | ||||
| 182 | 234215-9 | 2.05 | 2.46 | |
| Capuchon, Bleu Dpc6430/31 A | ||||
| 183 | 455956-6 | 11.16 | 13.39 | |
| Pas d'informations disponibles, non commandable | ||||
| 184 | 266691-9 | |||
| Écrou de blocage M8 Dcs230T A | ||||
| 185 | 252145-2 | 0.83 | 1.00 | |
| Kit de connexion d'eau | ||||
| 186 | 123369-6 | 46.80 | 56.16 | |
| Écrou de couverture Ek8100 A | ||||
| 187 | 264109-4 | 1.43 | 1.72 | |
| Vis à tête fraisée | ||||
| 188 | 266949-6 | 2.80 | 3.36 | |
| Vis à tête fraisée | ||||
| 189 | 266949-6 | 2.80 | 3.36 | |
| Écrou de couverture Ek8100 A | ||||
| 190 | 264109-4 | 1.43 | 1.72 | |
| Pas d'informations disponibles, non commandable | ||||
| 191 | 266950-1 | |||
