Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DVC157L'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

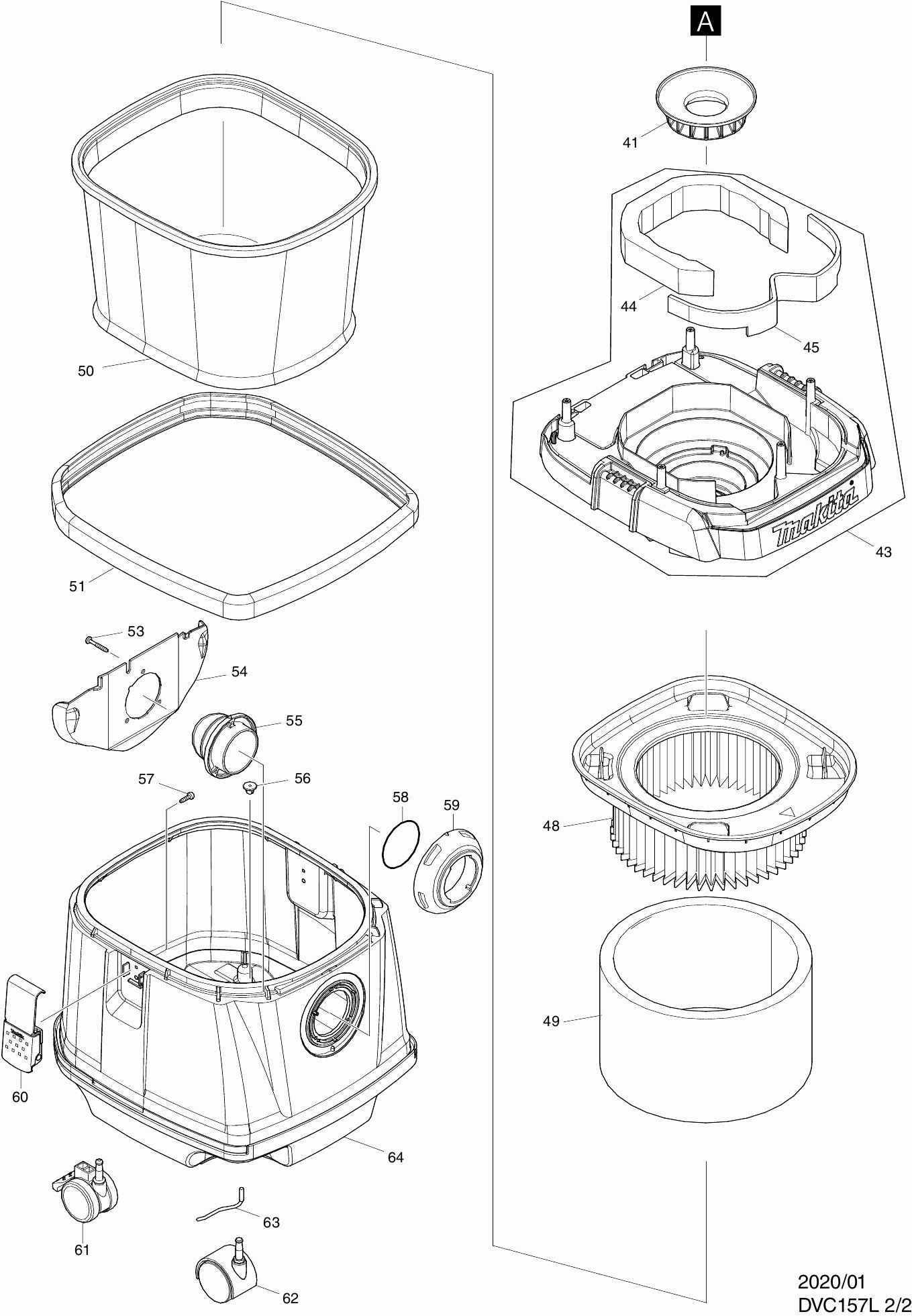

Dessins des Makita DVC157L
Liste de pièces de rechange des Makita DVC157L
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon de batterie Dvc862 A | ||||
| 001 | 144486-9 | 11.19 | 13.43 | |
| Etiquette Info. | ||||
| 001C10 | 891977-8 | 2.80 | 3.36 | |
| Plaque nominative DVC157L | ||||
| 002 | 857C08-1 | 2.80 | 3.36 | |
| Poignée | ||||
| 003 | 455734-4 | 9.54 | 11.45 | |
| Bouton de commutation DVC156L A | ||||
| 004 | 459262-1 | 3.42 | 4.10 | |
| Ressort de compression 32mm | ||||
| 005 | 234273-5 | 0.83 | 1.00 | |
| Vis à tôle 4x65mm | ||||
| 006 | 266340-8 | 0.83 | 1.00 | |
| Couvercle Complet Dvc864L | ||||
| 007 | 144973-8 | 28.73 | 34.48 | |
| Stylo en caoutchouc 6 | ||||
| 008 | 263005-3 | 0.83 | 1.00 | |
| Ecran d'amortissement | ||||
| 009 | 424688-6 | 3.20 | 3.84 | |
| Pas d'informations disponibles, non commandable | ||||
| 010 | 266326-2 | |||
| SUPPORT D'INTERRUPTEUR | ||||
| 011 | 451343-7 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 012 | 686023-8 | |||
| Interrupteur 1703.4801 Dvc864L | ||||
| 013 | 651098-6 | 14.23 | 17.08 | |
| Bague de verrouillage E12 | ||||
| 014 | 961062-2 | 0.83 | 1.00 | |
| Circuit Led DVC157L | ||||
| 015 | 620D40-2 | 12.58 | 15.10 | |
| Contrôleur secondaire DVC157L | ||||
| 016 | 620D39-7 | 8.46 | 10.15 | |
| Bague d'arrêt E-7 | ||||
| 017 | 961013-5 | 0.83 | 1.00 | |
| Base d'interrupteur DVC157L | ||||
| 018 | 140T97-8 | 9.52 | 11.42 | |
| Étiquette d'indication DVC156L | ||||
| 018C10 | 812D41-6 | 2.45 | 2.94 | |
| Anneau O 14 | ||||
| 019 | 213176-6 | 0.83 | 1.00 | |
| Levier de commande | ||||
| 020 | 455733-6 | 2.08 | 2.50 | |
| Joint torique 9 | ||||
| 021 | 213054-0 | 0.83 | 1.00 | |
| Bouton de commande | ||||
| 022 | 451344-5 | 0.83 | 1.00 | |
| Crochet de couvercle de batterie | ||||
| 023 | 455728-9 | 2.08 | 2.50 | |
| Ressort de compression 7 | ||||
| 024 | 231240-1 | 0.83 | 1.00 | |
| Unité de raccordement (3 contacts) | ||||
| 025 | 644808-8 | 3.65 | 4.38 | |
| Plaque De Base | ||||
| 026 | 455729-7 | 5.24 | 6.29 | |
| Contrôleur DVC157L | ||||
| 027 | 620D20-8 | 142.97 | 171.56 | |
| Commutateur | ||||
| 029 | 651910-0 | 5.88 | 7.06 | |
| Connexion moteur | ||||
| 030 | 686039-3 | 0.83 | 1.00 | |
| Étiquette de numéro de série DVC157L | ||||
| 031 | 857C16-2 | 0.83 | 1.00 | |
| Couvercle DVC265 | ||||
| 032 | 140G18-2 | 2.80 | 3.36 | |
| Anneau O 16 | ||||
| 032C10 | 213218-6 | 0.83 | 1.00 | |
| Étiquette capuchon DVC265 | ||||
| 032C20 | 818F57-1 | 2.80 | 3.36 | |
| Écrou M6 DVC660 | ||||
| 033 | 252268-6 | 0.83 | 1.00 | |
| Plaque séparatrice DVC157L | ||||
| 034 | 412581-6 | 16.07 | 19.28 | |
| Rondelle 8 | ||||
| 035 | 253752-4 | 0.83 | 1.00 | |
| Ventilateur 104 | ||||
| 036 | 240178-9 | 5.22 | 6.26 | |
| Bride Intermediaire | ||||
| 037 | 313062-2 | 1.21 | 1.45 | |
| Anneau en caoutchouc 60mm | ||||
| 038 | 424685-2 | 1.43 | 1.72 | |
| Ensemble moteur DVC157L | ||||
| 039 | 127653-1 | 60.98 | 73.18 | |
| Anneau en caoutchouc 120mm | ||||
| 040 | 424686-0 | 5.22 | 6.26 | |
| Bague de soutien DVC156L | ||||
| 041 | 422590-7 | 4.08 | 4.90 | |
| Filtre de bloc arrière | ||||
| 042 | 424690-9 | 0.83 | 1.00 | |
| Bouchon de réservoir cpl | ||||
| 043 | 143175-3 | 28.85 | 34.62 | |
| Disque de compensation | ||||
| 044 | 424691-7 | 3.65 | 4.38 | |
| Amortisseur | ||||
| 045 | 424689-4 | 1.02 | 1.22 | |
| HEPA fijnstoffilter stofzuiger | ||||
| 048 | 197166-6 | 43.73 | 52.48 | |
| Amortisseur | ||||
| 049 | 423398-2 | 12.58 | 15.10 | |
| Voorfilter VC1310L | ||||
| 050 | 140253-0 | 15.59 | 18.71 | |
| Pas d'informations disponibles, non commandable | ||||
| 051 | 422148-2 | |||
| Vis taraudeuse 4x28 | ||||
| 053 | 266257-5 | 0.83 | 1.00 | |
| Tole De Construction | ||||
| 054 | 419351-4 | 2.08 | 2.50 | |
| Support | ||||
| 055 | 419350-6 | 2.08 | 2.50 | |
| Pince | ||||
| 056 | 421468-1 | 0.83 | 1.00 | |
| Vis à tôle 4X14 Ga7020 A | ||||
| 057 | 266385-6 | 0.83 | 1.00 | |
| O-ring 56 | ||||
| 058 | 213655-4 | 1.72 | 2.06 | |
| Adaptateur de connexion de tuyau | ||||
| 059 | 451348-7 | 4.08 | 4.90 | |
| Crochet | ||||
| 060 | 168537-4 | 10.81 | 12.97 | |
| Roue pivotante avec frein 50mm | ||||
| 061 | 168535-8 | 5.88 | 7.06 | |
| Roue pivotante 50mm | ||||
| 062 | 168434-4 | 5.88 | 7.06 | |
| Conducteur De Terre | ||||
| 063 | 649150-2 | 2.80 | 3.36 | |
| Réservoir DVC157L | ||||
| 064 | 459493-2 | 31.62 | 37.94 | |
| Couvercle de ventilateur 104 | ||||
| 065 | 347171-5 | 4.58 | 5.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 066 | 266326-2 | |||
| Base du ventilateur | ||||
| 067 | 457486-3 | 5.22 | 6.26 | |
| Pas d'informations disponibles, non commandable | ||||
| 068 | 266326-2 | |||
| Induit | ||||
| 069 | 619431-8 | 14.23 | 17.08 | |
| Vis à tête cruciforme M3X6 | ||||
| 070 | 652069-6 | 0.83 | 1.00 | |
| Faisceau de câbles | ||||
| 071 | 632J83-8 | 3.65 | 4.38 | |
| Ensemble Carter de Moteur | ||||
| 072 | 183F90-5 | 7.44 | 8.93 | |
| Ensemble Carter de Moteur | ||||
| 073 | 183F90-5 | 7.44 | 8.93 | |
| Champ DVC156L | ||||
| 074 | 629491-2 | 9.52 | 11.42 | |
| Contrôleur B DVC157L | ||||
| 075 | 620D38-9 | 17.90 | 21.48 | |
| Parker Ck 2x6mm | ||||
| 076 | 266490-9 | 0.83 | 1.00 | |
| Contrôleur sous B DVC157L | ||||
| 077 | 620D41-0 | 31.62 | 37.94 | |
