Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DUR190U'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

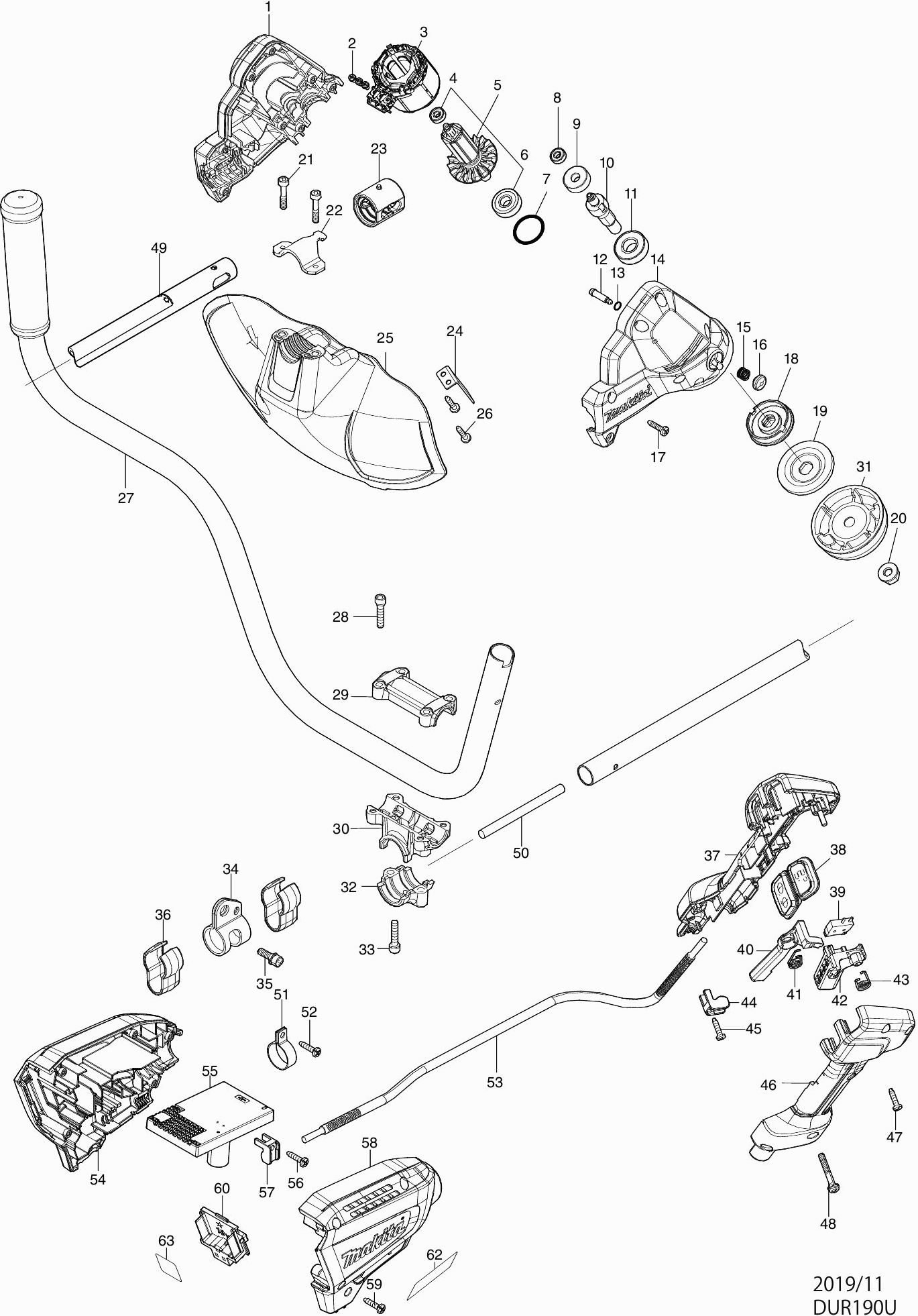

Dessins des Makita DUR190U
Liste de pièces de rechange des Makita DUR190U
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Ensemble de Boîtier de Moteur DUR190U | ||||
| 001 | 183P06-0 | 8.40 | 10.08 | |
| Vis à tête cruciforme M3X6 | ||||
| 002 | 652069-6 | 1.00 | 1.20 | |
| Inducteur | ||||
| 003 | 629248-1 | 18.70 | 22.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 004 | 210215-3 | |||
| Ensemble moteur DUR190 | ||||
| 005 | 510449-1 | 23.10 | 27.72 | |
| Roulement à billes 609zz | ||||
| 006 | 210049-4 | 3.60 | 4.32 | |
| O-ring 24 | ||||
| 007 | 213380-7 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 008 | 210215-3 | |||
| Engrenage 26 | ||||
| 009 | 221492-2 | 3.60 | 4.32 | |
| Axe DUR190 | ||||
| 010 | 327542-2 | 3.60 | 4.32 | |
| Roulement à billes 6001dw | ||||
| 011 | 211131-2 | 9.60 | 11.52 | |
| Goupille à collet 4mm | ||||
| 012 | 256546-6 | 1.00 | 1.20 | |
| Joint torique 5 | ||||
| 013 | 213021-5 | 1.00 | 1.20 | |
| Ensemble de Boîtier de Moteur DUR190U | ||||
| 014 | 183P06-0 | 8.40 | 10.08 | |
| Ressort de compression 8 | ||||
| 015 | 233376-2 | 1.00 | 1.20 | |
| Couvercle de protection DUR190 | ||||
| 016 | 412408-0 | 1.00 | 1.20 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 017 | 265B67-9 | 1.00 | 1.20 | |
| Platine pivotante DUR190 | ||||
| 018 | 140T23-7 | 6.00 | 7.20 | |
| Bague de bride DUR190 | ||||
| 019 | 347668-4 | 2.40 | 2.88 | |
| Vis à six pans creux M5X25 Em404Mp | ||||
| 021 | 251513-6 | 1.00 | 1.20 | |
| Support de montage DUR190 | ||||
| 022 | 347667-6 | 2.40 | 2.88 | |
| Bague en caoutchouc 24 | ||||
| 023 | 424567-8 | 2.40 | 2.88 | |
| Coupe-ligne | ||||
| 024 | 346855-2 | 3.60 | 4.32 | |
| Couvercle de fauchage DUR190 | ||||
| 025 | 412392-9 | 8.40 | 10.08 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 026 | 265B67-9 | 1.00 | 1.20 | |
| POIGNÉE CPL DUR190U | ||||
| 027 | 144374-0 | 16.50 | 19.80 | |
| Boulon à douille hexagonale Ck M5x25mm | ||||
| 028 | 922241-7 | 1.00 | 1.20 | |
| Plaque de garde-corps Rbc525 A | ||||
| 029 | 318272-6 | 2.40 | 2.88 | |
| Porte-poignée DUR369 | ||||
| 030 | 319705-4 | 4.80 | 5.76 | |
| Collier de serrage DUR369 | ||||
| 032 | 319703-8 | 1.20 | 1.44 | |
| Boulon à douille hexagonale Ck M5x25mm | ||||
| 033 | 922241-7 | 1.00 | 1.20 | |
| Suspension | ||||
| 034 | 347116-3 | 1.20 | 1.44 | |
| Vis Cj 65va2 | ||||
| 035 | 922212-4 | 1.00 | 1.20 | |
| Serre-câble DUR369A | ||||
| 036 | 457458-8 | 1.20 | 1.44 | |
| Poignée Brace DUR190U | ||||
| 037 | 183N99-5 | 17.60 | 21.12 | |
| Écrou frein M5 DUR369A | ||||
| 037C10 | 252180-0 | 1.00 | 1.20 | |
| Contrôleur sub DUR190 | ||||
| 038 | 140T18-0 | 19.80 | 23.76 | |
| Étiquette A/U DUR190L | ||||
| 038C10 | 8010M7-8 | 2.40 | 2.88 | |
| Étiquette indicatrice DUR190L | ||||
| 038C20 | 8010M8-6 | 2.40 | 2.88 | |
| Commutateur | ||||
| 039 | 632E40-6 | 11.00 | 13.20 | |
| Poignée de déblocage | ||||
| 040 | 455629-1 | 3.60 | 4.32 | |
| Ressort de torsion 9 | ||||
| 041 | 233621-5 | 1.00 | 1.20 | |
| Poignée de l'interrupteur | ||||
| 042 | 455816-2 | 3.60 | 4.32 | |
| Ressort de torsion 10 | ||||
| 043 | 233612-6 | 2.40 | 2.88 | |
| Support de serrage | ||||
| 044 | 687260-7 | 1.00 | 1.20 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 045 | 265B67-9 | 1.00 | 1.20 | |
| Poignée Brace DUR190U | ||||
| 046 | 183N99-5 | 17.60 | 21.12 | |
| Écrou frein M5 DUR369A | ||||
| 046C10 | 252180-0 | 1.00 | 1.20 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 047 | 265B67-9 | 1.00 | 1.20 | |
| Vis 5x36 | ||||
| 048 | 911258-5 | 1.00 | 1.20 | |
| Acier DUR190U | ||||
| 049 | 140T20-3 | 16.50 | 19.80 | |
| Étiquette d'avertissement DUR368A/L | ||||
| 049C10 | 819N87-3 | 2.40 | 2.88 | |
| Étiquette logo Makita | ||||
| 049C20 | 819312-8 | 2.40 | 2.88 | |
| Câble d'alimentation | ||||
| 050 | 699090-4 | 9.60 | 11.52 | |
| Support de poignée de tube | ||||
| 051 | 346248-3 | 1.20 | 1.44 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 052 | 265B67-9 | 1.00 | 1.20 | |
| Faisceau de câbles DUR190U | ||||
| 053 | 699148-9 | 10.80 | 12.96 | |
| Ensemble de Boîtier DUR190 | ||||
| 054 | 183P07-8 | 8.40 | 10.08 | |
| Stylo en caoutchouc 6 | ||||
| 054C10 | 263005-3 | 1.00 | 1.20 | |
| Contrôleur DUR190 | ||||
| 055 | 620C56-1 | 100.10 | 120.12 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 056 | 265B67-9 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 057 | 687260-7 | 1.00 | 1.20 | |
| Ensemble de Boîtier DUR190 | ||||
| 058 | 183P07-8 | 8.40 | 10.08 | |
| Stylo en caoutchouc 6 | ||||
| 058C10 | 263005-3 | 1.00 | 1.20 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 059 | 265B67-9 | 1.00 | 1.20 | |
| Unité de raccordement (3 contacts) | ||||
| 060 | 644809-6 | 4.80 | 5.76 | |
| Plaque de nom DUR190U | ||||
| 062 | 857C93-4 | 3.60 | 4.32 | |
| Étiquette de numéro de série DUR190U | ||||
| 063 | 857C95-0 | 2.40 | 2.88 | |
