Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DUM604'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

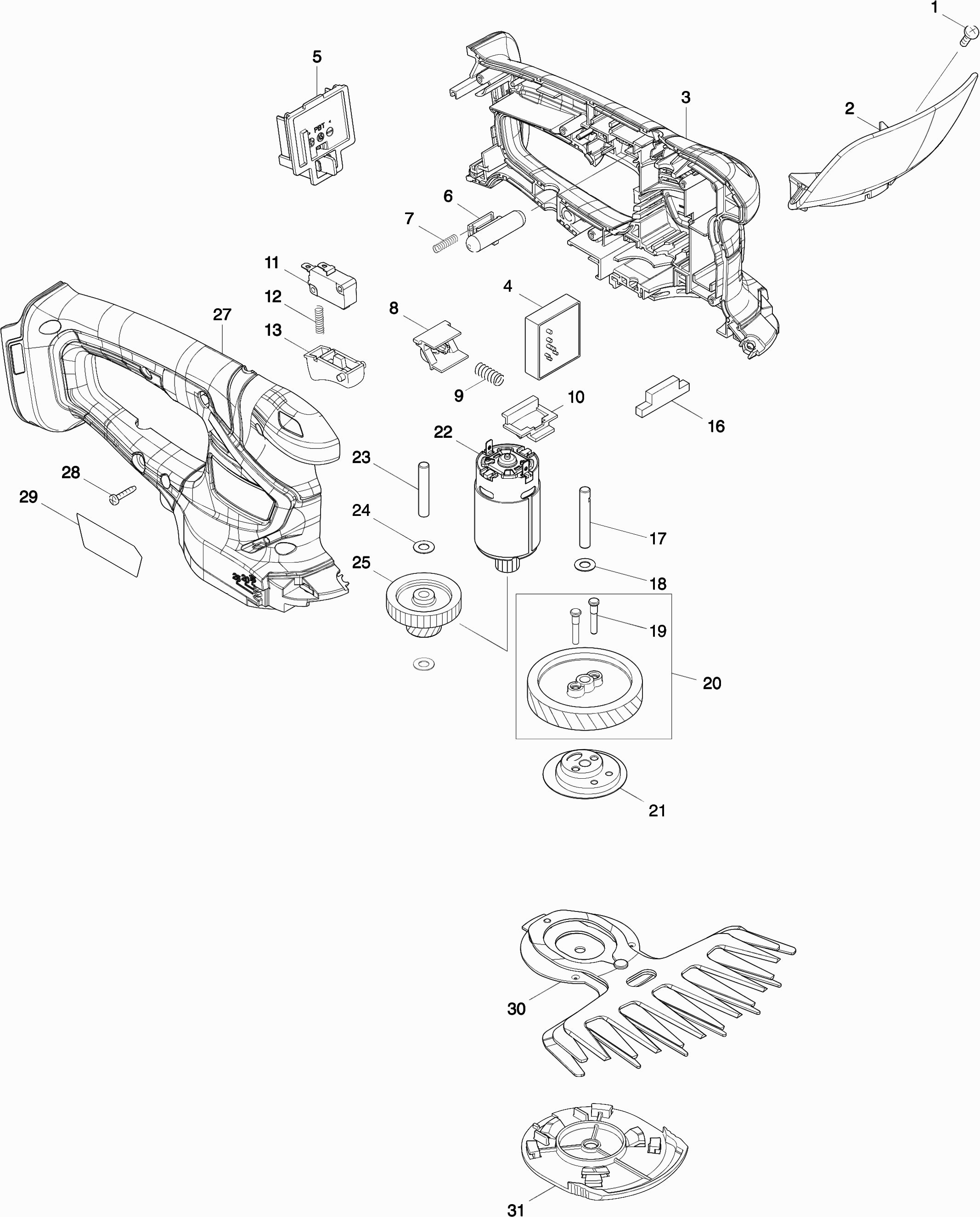

Dessins des Makita DUM604
Liste de pièces de rechange des Makita DUM604
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis de réglage M4x12 | ||||
| 001 | 915116-7 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 002 | 140V97-0 | |||
| Label "Sécurité" | ||||
| 002C10 | 819948-3 | 2.40 | 2.88 | |
| Boîtier de machine | ||||
| 003 | 183G03-2 | 16.50 | 19.80 | |
| Écrou hexagonal M4 | ||||
| 003C10 | 931102-0 | 1.00 | 1.20 | |
| Stylo en caoutchouc 6 | ||||
| 003C20 | 263005-3 | 1.00 | 1.20 | |
| Plaque | ||||
| 003C30 | 346275-0 | 1.00 | 1.20 | |
| Contrôleur | ||||
| 004 | 620647-0 | 30.80 | 36.96 | |
| Unité de raccordement 18v (3 contacts) | ||||
| 005 | 643852-2 | 3.60 | 4.32 | |
| Bouton de verrouillage Uh200D A | ||||
| 006 | 452438-9 | 1.00 | 1.20 | |
| Ressort de compression 4 | ||||
| 007 | 234079-1 | 1.00 | 1.20 | |
| Plaque De Guidage | ||||
| 008 | 457534-8 | 1.00 | 1.20 | |
| Ressort de Compression 6 | ||||
| 009 | 234339-1 | 1.00 | 1.20 | |
| Poignée de déblocage | ||||
| 010 | 454879-5 | 1.00 | 1.20 | |
| Interrupteur D3V-16-3C26 A | ||||
| 011 | 650744-8 | 2.40 | 2.88 | |
| Ressort de compression 4 | ||||
| 012 | 234079-1 | 1.00 | 1.20 | |
| Poignée de l'interrupteur | ||||
| 013 | 417564-1 | 1.20 | 1.44 | |
| Guide de poussière | ||||
| 016 | 451814-4 | 1.00 | 1.20 | |
| Goupille 6 | ||||
| 017 | 268254-7 | 1.00 | 1.20 | |
| Rondelle 6 | ||||
| 018 | 253715-0 | 1.20 | 1.44 | |
| Broche 4 Um164D | ||||
| 019 | 268256-3 | 1.00 | 1.20 | |
| Engrenage 47 | ||||
| 020 | 135883-0 | 2.40 | 2.88 | |
| Arbre D'entrainement | ||||
| 021 | 161598-3 | 6.00 | 7.20 | |
| Moteur 18,0v | ||||
| 022 | 629945-9 | 11.00 | 13.20 | |
| Broche 6 | ||||
| 023 | 268076-5 | 1.20 | 1.44 | |
| Rondelle 6 | ||||
| 024 | 253715-0 | 1.20 | 1.44 | |
| Engrenage 12-31 | ||||
| 025 | 226831-1 | 1.20 | 1.44 | |
| Boîtier de machine | ||||
| 027 | 183G03-2 | 16.50 | 19.80 | |
| Écrou hexagonal M4 | ||||
| 027C10 | 931102-0 | 1.00 | 1.20 | |
| Stylo en caoutchouc 6 | ||||
| 027C20 | 263005-3 | 1.00 | 1.20 | |
| Plaque | ||||
| 027C30 | 346275-0 | 1.00 | 1.20 | |
| Vis auto-taraudeuse 3x16 | ||||
| 028 | 266130-9 | 1.00 | 1.20 | |
| Plaque d'identification Dum604 | ||||
| 029 | 853A12-6 | 3.60 | 4.32 | |
| SCHAARMESSENSET GRAS COMPLEET | ||||
| 030 | 195267-4 | 29.00 | 34.80 | |
| FLESJE OLIE | ||||
| 030C10 | 188369-3 | 2.00 | 2.40 | |
| Plaque Inférieure | ||||
| 031 | 140451-6 | 3.60 | 4.32 | |
