Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DUH754S'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

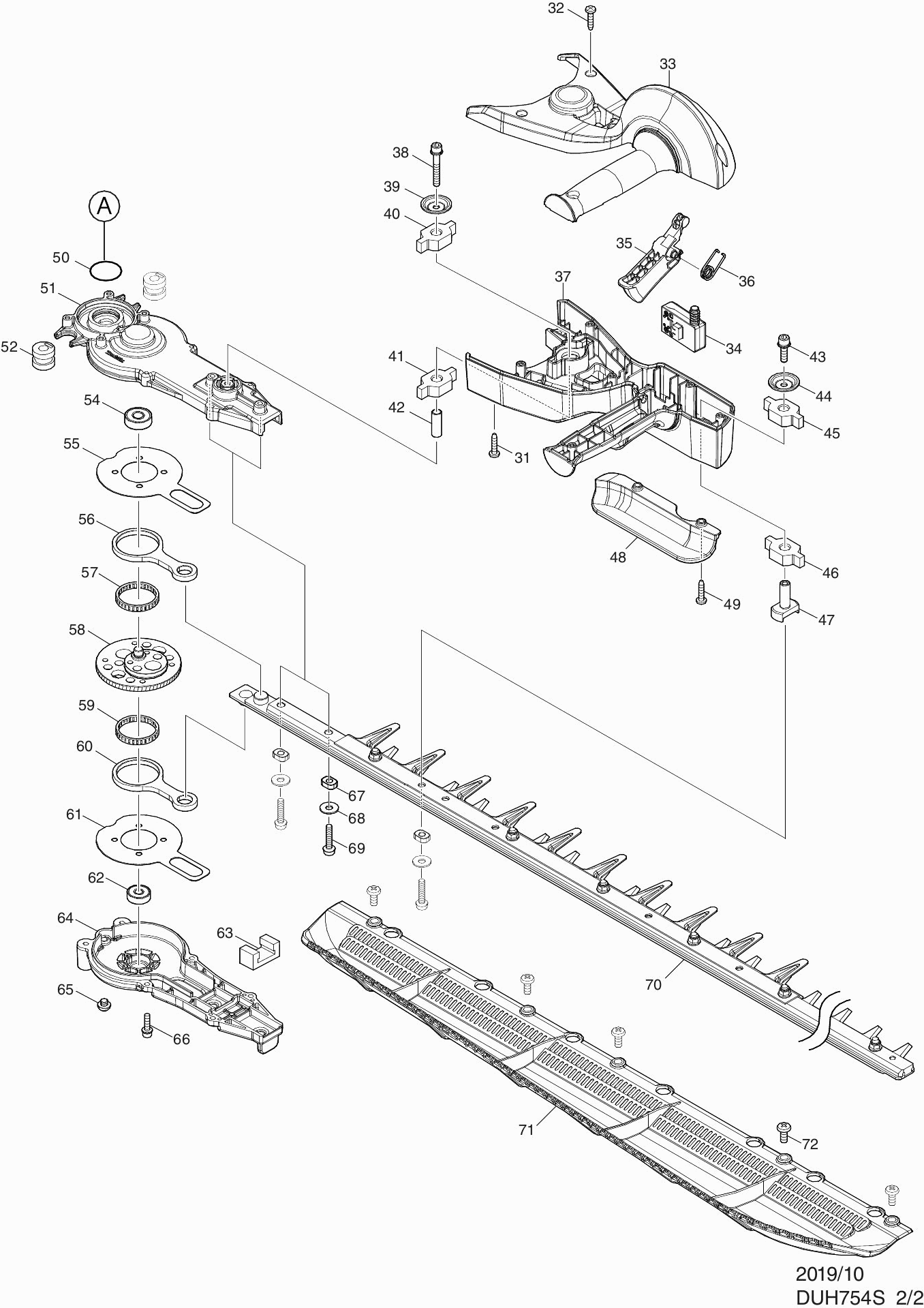

Dessins des Makita DUH754S
Liste de pièces de rechange des Makita DUH754S
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Ensemble de poignées DUH604S/754S | ||||
| 001 | 183N66-0 | 12.22 | 14.66 | |
| Écrou frein M5 DUR369A | ||||
| 001C10 | 252180-0 | 0.83 | 1.00 | |
| Poignée de déblocage | ||||
| 002 | 455629-1 | 2.71 | 3.25 | |
| Ressort de torsion 9 | ||||
| 003 | 233621-5 | 0.83 | 1.00 | |
| Levier de commutation R DUH604S/754S | ||||
| 004 | 412315-7 | 2.02 | 2.42 | |
| Ressort de torsion 9 | ||||
| 005 | 233621-5 | 0.83 | 1.00 | |
| Interrupteur C3Xa-1Pspm Dsp600 | ||||
| 006 | 651083-9 | 19.29 | 23.15 | |
| Sous-contr.circuit DUH604S/754S | ||||
| 007 | 140S92-2 | 23.06 | 27.67 | |
| Etiquette A/U DUH604S | ||||
| 007C10 | 8008M5-7 | 1.00 | 1.20 | |
| Étiquette d'indication DUH604S | ||||
| 007C20 | 8008M7-3 | 0.83 | 1.00 | |
| Ensemble de poignées DUH604S/754S | ||||
| 008 | 183N66-0 | 12.22 | 14.66 | |
| Écrou frein M5 DUR369A | ||||
| 008C10 | 252180-0 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 009 | 266326-2 | |||
| Vis 5x30 | ||||
| 010 | 911253-5 | 0.83 | 1.00 | |
| Capuchon de protection DUH604S/754S | ||||
| 011 | 412311-5 | 5.70 | 6.84 | |
| Douille de poignée DUH604S/754S | ||||
| 012 | 412310-7 | 5.09 | 6.11 | |
| Pas d'informations disponibles, non commandable | ||||
| 013 | 266326-2 | |||
| Carter de moteur DUH604S/754S | ||||
| 014 | 183N69-4 | 12.22 | 14.66 | |
| Stylo en caoutchouc 6 | ||||
| 014C10 | 263005-3 | 0.83 | 1.00 | |
| Tampon d'impact | ||||
| 014C20 | 424344-8 | 0.83 | 1.00 | |
| Carter de moteur DUH604S/754S | ||||
| 015 | 183N69-4 | 12.22 | 14.66 | |
| Stylo en caoutchouc 6 | ||||
| 015C10 | 263005-3 | 0.83 | 1.00 | |
| Tampon d'impact | ||||
| 015C20 | 424344-8 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 016 | 266326-2 | |||
| Plaque nominative DUH754S | ||||
| 017 | 856R38-9 | 0.83 | 1.00 | |
| Étiquette de numéro de série DUH754S | ||||
| 018 | 856R41-0 | 0.83 | 1.00 | |
| Unité de connexion | ||||
| 019 | 643874-2 | 3.54 | 4.25 | |
| Douille de caoutchouc DUH501 | ||||
| 020 | 422261-6 | 1.67 | 2.00 | |
| Parker Ck 2x6mm | ||||
| 021 | 266490-9 | 0.83 | 1.00 | |
| Champ DUH501 | ||||
| 022 | 629352-6 | 25.36 | 30.43 | |
| Vis à tête cruciforme M3X6 | ||||
| 023 | 652069-6 | 0.83 | 1.00 | |
| Roulement à billes 695zz | ||||
| 024 | 211157-4 | 1.39 | 1.67 | |
| Ensemble moteur DUH604S/754S | ||||
| 025 | 510448-3 | 33.36 | 40.03 | |
| Roulement à billes 608ddw | ||||
| 026 | 210005-4 | 4.45 | 5.34 | |
| Vis 4x16 A | ||||
| 027 | 911526-6 | 0.83 | 1.00 | |
| Carter de moteur DUH501 | ||||
| 028 | 183L66-8 | 3.54 | 4.25 | |
| Carter de moteur DUH501 | ||||
| 029 | 183L66-8 | 3.54 | 4.25 | |
| Pas d'informations disponibles, non commandable | ||||
| 030 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 031 | 266326-2 | |||
| Pas d'informations disponibles, non commandable | ||||
| 032 | 266326-2 | |||
| Poignée pour DUH604S | ||||
| 033 | 183P30-3 | 21.08 | 25.30 | |
| Etiquette d'avertissement DUH604S | ||||
| 033C10 | 8008M9-9 | 0.83 | 1.00 | |
| Interrupteur C3Xa-1Pspm Dsp600 | ||||
| 034 | 651083-9 | 19.29 | 23.15 | |
| Levier de commutation F DUH604S/754S | ||||
| 035 | 412316-5 | 3.96 | 4.75 | |
| Ressort de torsion 9 | ||||
| 036 | 233621-5 | 0.83 | 1.00 | |
| Poignée pour DUH604S | ||||
| 037 | 183P30-3 | 21.08 | 25.30 | |
| Etiquette d'avertissement DUH604S | ||||
| 037C10 | 8008M9-9 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 038 | 251476-6 | |||
| Inbusbout M5X35Mm A | ||||
| 038-1 | 265D13-4 | 0.83 | 1.00 | |
| Rondelle 10 DUH501 | ||||
| 039 | 253416-0 | 0.98 | 1.18 | |
| Douille de caoutchouc 8 DUH501 | ||||
| 040 | 422260-8 | 1.67 | 2.00 | |
| Douille de caoutchouc 8 DUH501 | ||||
| 041 | 422260-8 | 1.67 | 2.00 | |
| Bus 6 DUH501 | ||||
| 042 | 257678-2 | 1.39 | 1.67 | |
| Vis à tête cylindrique M5x18mm | ||||
| 043 | 266787-6 | 0.83 | 1.00 | |
| Rondelle 10 DUH501 | ||||
| 044 | 253416-0 | 0.98 | 1.18 | |
| Douille de caoutchouc 8 DUH501 | ||||
| 045 | 422260-8 | 1.67 | 2.00 | |
| Douille de caoutchouc 8 DUH501 | ||||
| 046 | 422260-8 | 1.67 | 2.00 | |
| Connecteur DUH604S/754S | ||||
| 047 | 327535-9 | 2.36 | 2.83 | |
| Guide inférieur DUH604S/754S | ||||
| 048 | 412317-3 | 1.67 | 2.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 049 | 266326-2 | |||
| Joint torique 22 | ||||
| 050 | 213961-7 | 0.83 | 1.00 | |
| Boîte de vitesses cpl DUH604S/754S | ||||
| 051 | 140S12-6 | 48.40 | 58.08 | |
| Tampon d'impact | ||||
| 051C10 | 424344-8 | 0.83 | 1.00 | |
| Douille de caoutchouc 8 DUH501 | ||||
| 052 | 422259-3 | 1.18 | 1.42 | |
| Roulement à billes 608ZZ | ||||
| 054 | 210223-4 | 2.02 | 2.42 | |
| Roulement à billes 608ZZ | ||||
| 054-1 | 210223-4 | 2.02 | 2.42 | |
| Plaque de friction DUH501 | ||||
| 055 | 347361-0 | 0.83 | 1.00 | |
| Manchon de connexion DUH604S/754S | ||||
| 056 | 347662-6 | 3.96 | 4.75 | |
| Roulement à aiguilles 315 DUH604S/754S | ||||
| 057 | 212229-8 | 5.70 | 6.84 | |
| Engrenage cpl DUH604S/754S | ||||
| 058 | 140R63-3 | 21.08 | 25.30 | |
| Roulement à aiguilles 315 DUH604S/754S | ||||
| 059 | 212229-8 | 5.70 | 6.84 | |
| Manchon de connexion DUH604S/754S | ||||
| 060 | 347662-6 | 3.96 | 4.75 | |
| Plaque de friction DUH501 | ||||
| 061 | 347361-0 | 0.83 | 1.00 | |
| Roulement à billes 626ZZ DUH604S | ||||
| 062 | 211499-6 | 0.98 | 1.18 | |
| Joint | ||||
| 063 | 443159-4 | 4.45 | 5.34 | |
| Couvercle de boîte de vitesses DUH501 | ||||
| 064 | 140B62-9 | 29.79 | 35.75 | |
| Boulon hexagonal M6x4 | ||||
| 065 | 266559-9 | 2.38 | 2.86 | |
| Boulon à six pans creux 4x16 | ||||
| 066 | 922128-3 | 0.83 | 1.00 | |
| Bague 5mm DUH604S | ||||
| 067 | 310983-9 | 0.83 | 1.00 | |
| Rondelle 6 | ||||
| 068 | 253804-1 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 069 | 265182-7 | |||
| Messenset 750mm UH014G | ||||
| 070 | 191Y05-2 | 129.00 | 154.80 | |
| Ensemble de guidage d'huile | ||||
| 070C10 | 188605-7 | 2.10 | 2.52 | |
| Bague 5mm DUH604S | ||||
| 070C20 | 310983-9 | 0.83 | 1.00 | |
| Bladgeleider | ||||
| 071 | 191D34-9 | 25.00 | 30.00 | |
| Vis métrique M5x12mm | ||||
| 072 | 915211-3 | 0.83 | 1.00 | |
| Circuit de contrôle DUH604S/754S | ||||
| 073 | 620B95-5 | 138.80 | 166.56 | |
