Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DUC302'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

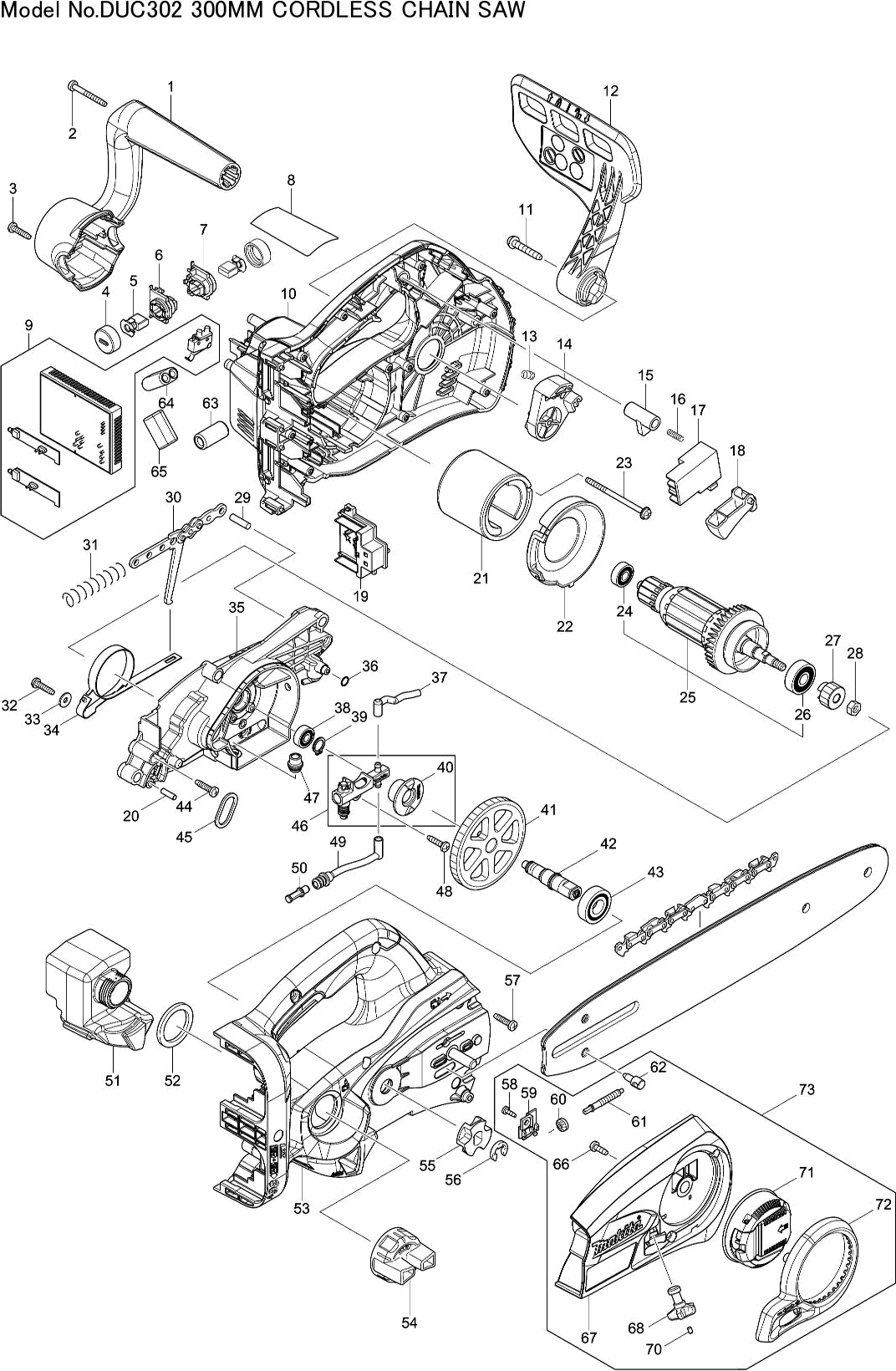

Dessins des Makita DUC302
Liste de pièces de rechange des Makita DUC302
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Poignee | ||||
| 001 | 451972-6 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 002 | 266053-1 | |||
| Vis à tarauder 4x18 | ||||
| 003 | 265A48-7 | 1.00 | 1.20 | |
| Capuchon de porte-balais | ||||
| 004 | 643941-3 | 2.40 | 2.88 | |
| Couvercle De Charbon | ||||
| 004-1 | 643829-7 | 1.00 | 1.20 | |
| Balais de charbon | ||||
| 005 | 195023-2 | 5.00 | 6.00 | |
| Porte-balais de charbon R | ||||
| 006 | 644514-5 | 2.71 | 3.25 | |
| Porte-brosse à charbon R DUC302 | ||||
| 006-1 | 643538-8 | 2.40 | 2.88 | |
| Porte-balais de charbon L | ||||
| 007 | 644513-7 | 3.60 | 4.32 | |
| Porte-brosse à charbon L DUC302 | ||||
| 007-1 | 643537-0 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 008 | 815R34-6 | |||
| Circuit de contrôle de vitesse | ||||
| 009 | 620275-1 | 112.06 | 134.47 | |
| Carter | ||||
| 010 | 187882-8 | 93.50 | 112.20 | |
| Stylo en caoutchouc 6 | ||||
| 010C10 | 263005-3 | 1.00 | 1.20 | |
| Vis autotaraudeuse Pt 5x30 | ||||
| 011 | 266173-1 | 1.00 | 1.20 | |
| Protection de main Duc252 A | ||||
| 012 | 142836-2 | 11.00 | 13.20 | |
| Etiquette Info. | ||||
| 012C10 | 804P18-7 | 2.40 | 2.88 | |
| Ressort de Compression 6 | ||||
| 013 | 231298-0 | 1.00 | 1.20 | |
| Plaque de montage | ||||
| 014 | 451973-4 | 8.40 | 10.08 | |
| Plus disponible, pas de remplacement | ||||
| 015 | 416178-3 | |||
| Ressort de compression 4 | ||||
| 016 | 233173-6 | 1.00 | 1.20 | |
| Commutateur | ||||
| 017 | 650730-9 | 11.00 | 13.20 | |
| Tête de commutateur | ||||
| 018 | 450212-9 | 4.80 | 5.76 | |
| Unité de raccordement (3 contacts) | ||||
| 019 | 644808-8 | 3.60 | 4.32 | |
| Stylo 4 | ||||
| 020 | 256184-4 | 1.00 | 1.20 | |
| Support de l'aimant AS3625 A | ||||
| 021 | 638571-3 | 11.00 | 13.20 | |
| Plaque d'espacement | ||||
| 022 | 451970-0 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 023 | 266292-3 | |||
| Pas d'informations disponibles, non commandable | ||||
| 024 | 210062-2 | |||
| Induit | ||||
| 025 | 519268-2 | 48.40 | 58.08 | |
| Roulement à billes 629ddw | ||||
| 026 | 211092-6 | 4.80 | 5.76 | |
| Engrenage 16 | ||||
| 027 | 227252-0 | 22.00 | 26.40 | |
| Écrou M6 | ||||
| 028 | 252186-8 | 1.00 | 1.20 | |
| Stylo 5 | ||||
| 029 | 256123-4 | 2.40 | 2.88 | |
| Plaque Intermediaire | ||||
| 030 | 158047-9 | 3.60 | 4.32 | |
| Ressort de compression 9 | ||||
| 031 | 233175-2 | 1.20 | 1.44 | |
| Vis à tarauder 4x18 | ||||
| 032 | 265A48-7 | 1.00 | 1.20 | |
| Vis met. 4x18mm DUC355 | ||||
| 032-1 | 265620-9 | 1.00 | 1.20 | |
| Rondelle 4 | ||||
| 033 | 267195-4 | 1.20 | 1.44 | |
| Bande de frein | ||||
| 034 | 168321-7 | 7.20 | 8.64 | |
| Logement De Palier | ||||
| 035 | 142573-8 | 15.40 | 18.48 | |
| Goupille en Caoutchouc 4 | ||||
| 035C10 | 263002-9 | 1.00 | 1.20 | |
| Coude du tuyau d'huile Duc252 | ||||
| 035C20 | 414377-1 | 1.20 | 1.44 | |
| Joint torique 6 | ||||
| 036 | 213039-6 | 1.00 | 1.20 | |
| Tuyau d'huile | ||||
| 037 | 422058-3 | 2.40 | 2.88 | |
| Roulement à billes 606Zz A | ||||
| 038 | 210137-7 | 1.20 | 1.44 | |
| Bague de blocage S-10 | ||||
| 039 | 257408-1 | 1.20 | 1.44 | |
| Roue à vis sans fin DUC353 | ||||
| 040 | 221427-3 | 3.60 | 4.32 | |
| Engrenage 73 | ||||
| 041 | 227251-2 | 9.60 | 11.52 | |
| Arbre | ||||
| 042 | 326417-2 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 043 | 210109-2 | |||
| Roulement à billes 6001Ddw A | ||||
| 043-1 | 210163-6 | 1.20 | 1.44 | |
| Vis à tarauder 4x18 | ||||
| 044 | 265A48-7 | 1.00 | 1.20 | |
| Suspension | ||||
| 045 | 310593-2 | 2.40 | 2.88 | |
| Pompe à huile complète | ||||
| 046-1 | 142156-4 | 24.20 | 29.04 | |
| Pompe à huile complète | ||||
| 046-2 | 142156-4 | 24.20 | 29.04 | |
| Bague | ||||
| 047 | 424629-2 | 1.20 | 1.44 | |
| Vis à tarauder 4x18 | ||||
| 048 | 265A48-7 | 1.00 | 1.20 | |
| Tuyau Buc250 A | ||||
| 049 | 422313-3 | 4.80 | 5.76 | |
| Tuyau Buc250 A | ||||
| 049-1 | 422313-3 | 4.80 | 5.76 | |
| Tête d'aspiration DUC355/EA3201S A | ||||
| 050 | 452666-6 | 1.00 | 1.20 | |
| Reservoir D'huile | ||||
| 051 | 455121-7 | 11.00 | 13.20 | |
| Caoutchouc éponge | ||||
| 052 | 424326-0 | 1.00 | 1.20 | |
| Carter | ||||
| 053 | 187882-8 | 93.50 | 112.20 | |
| Stylo en caoutchouc 6 | ||||
| 053C10 | 263005-3 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 054 | 158810-0 | |||
| Bouchon de réservoir Cpl As1812Lge A | ||||
| 054-1 | 140L60-3 | 3.60 | 4.32 | |
| Roue d'entraînement à chaîne | ||||
| 055 | 221526-1 | 2.40 | 2.88 | |
| Circlip E8 | ||||
| 056 | 961014-3 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 057 | 265A48-7 | 1.00 | 1.20 | |
| Vis 4x12 | ||||
| 058 | 265C54-4 | 1.00 | 1.20 | |
| Capot de recouvrement | ||||
| 059 | 454818-5 | 1.00 | 1.20 | |
| Engrenage 14 | ||||
| 060 | 227496-2 | 4.80 | 5.76 | |
| Vis De Reglage | ||||
| 061 | 326372-8 | 1.00 | 1.20 | |
| Broche de réglage | ||||
| 062 | 326310-0 | 1.20 | 1.44 | |
| Filtre de ligne | ||||
| 063 | 688161-2 | 1.00 | 1.20 | |
| Filtre de ligne | ||||
| 064 | 688172-7 | 1.20 | 1.44 | |
| Filtre de ligne | ||||
| 065 | 688172-7 | 1.20 | 1.44 | |
| Vis 4x12 | ||||
| 066 | 265C54-4 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 067 | 142571-2 | |||
| Arbre D'entrainement | ||||
| 068 | 142665-3 | 3.60 | 4.32 | |
| Goupille en Caoutchouc 4 | ||||
| 070 | 263002-9 | 1.00 | 1.20 | |
| Togggle de Libération Rapide | ||||
| 071 | 142235-8 | 6.00 | 7.20 | |
| Anneau de couverture | ||||
| 072 | 454819-3 | 1.20 | 1.44 | |
| Bouclier pour épée | ||||
| 073 | 196779-0 | 34.10 | 40.92 | |
| Tête d'aspiration DUC355/EA3201S A | ||||
| 075 | 452666-6 | 1.00 | 1.20 | |
