Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DTD171'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

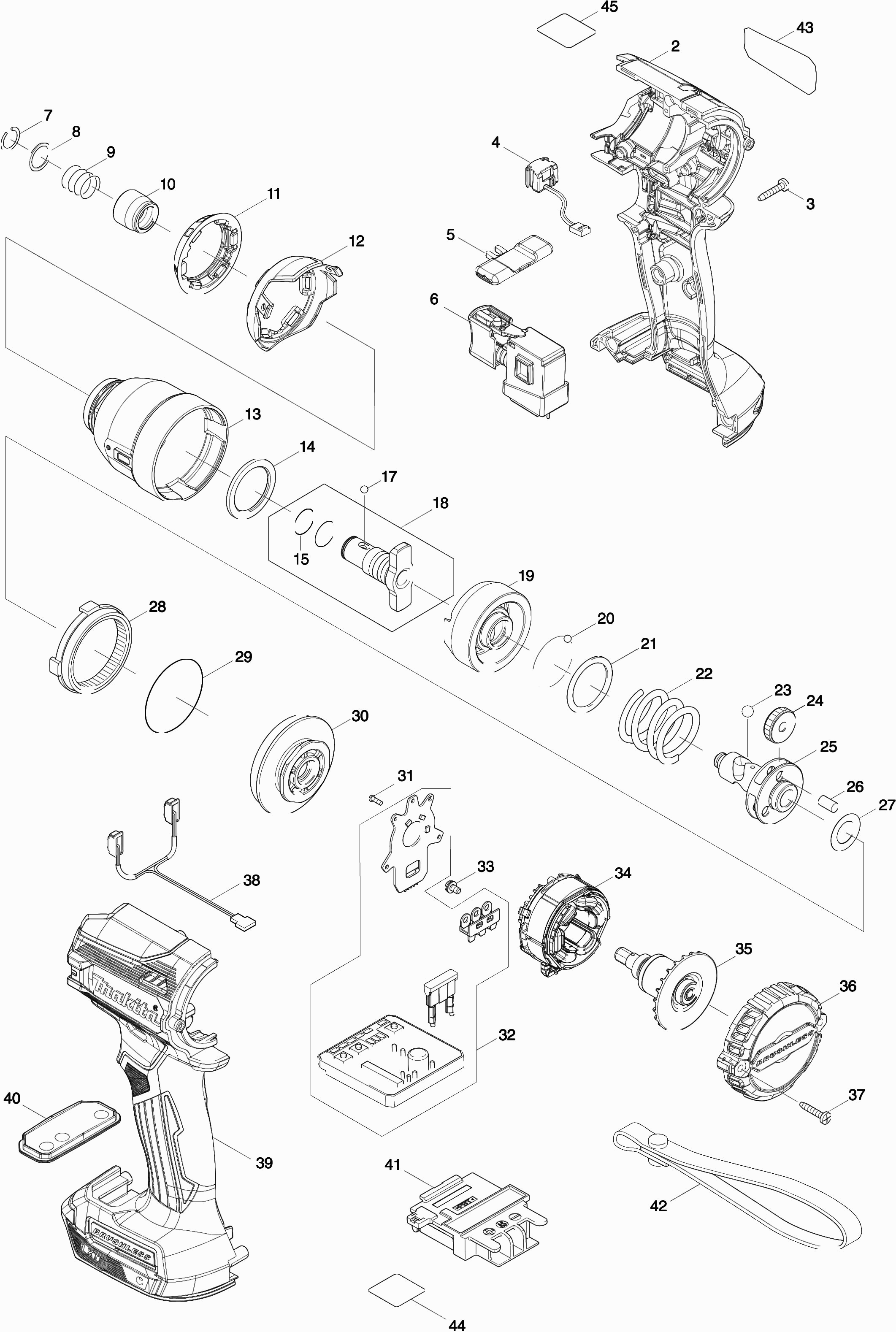

Dessins des Makita DTD171
Liste de pièces de rechange des Makita DTD171
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Carter de moteur DTD171 | ||||
002 | 183N06-8 | 11.82 | 14.18 | |
Stylo en caoutchouc 6 | ||||
002C10 | 263005-3 | 0.83 | 1.00 | |
Écrou de blocage M4x7mm | ||||
002C20 | 252126-6 | 0.83 | 1.00 | |
Vis auto-taraudeuse 3x16 | ||||
003 | 266130-9 | 0.83 | 1.00 | |
Interrupteur DTD171 | ||||
004 | 632L84-8 | 9.24 | 11.09 | |
Bouton de commande | ||||
005 | 455053-8 | 0.83 | 1.00 | |
Interrupteur A/U DTD171 | ||||
006 | 140B49-1 | 15.60 | 18.72 | |
Joint DTD171 | ||||
006C10 | 424496-5 | 1.00 | 1.20 | |
Bague de verrouillage 11 | ||||
007 | 231951-8 | 0.83 | 1.00 | |
Rondelle 12 | ||||
008 | 267085-1 | 0.83 | 1.00 | |
Ressort de compression 13 | ||||
009 | 233005-7 | 0.83 | 1.00 | |
Porte-embout | ||||
010 | 326072-0 | 2.71 | 3.25 | |
Caoutchouc antichoc DTD171 | ||||
011 | 422269-0 | 1.18 | 1.42 | |
Couvercle de carter d'engrenage DTD171 | ||||
012 | 458484-0 | 1.18 | 1.42 | |
Maison de marteau DTD171 | ||||
013 | 140A51-8 | 17.38 | 20.86 | |
Rondelle en nylon de 30 mm DTD171 | ||||
014 | 261160-5 | 0.83 | 1.00 | |
O-ring 12 | ||||
015 | 213118-0 | 0.83 | 1.00 | |
Bille en acier 3.5 | ||||
017 | 216040-0 | 0.83 | 1.00 | |
Enclume DTD171 | ||||
018 | 136065-7 | 28.02 | 33.62 | |
Pièce de frappe DTD171 A | ||||
019 | 327750-5 | 28.02 | 33.62 | |
Bille en acier 3.5 | ||||
020 | 216040-0 | 0.83 | 1.00 | |
Rondelle plate 24 | ||||
021 | 267175-0 | 0.83 | 1.00 | |
Ressort de pression 24B DTD171 | ||||
022 | 232459-5 | 2.36 | 2.83 | |
Bille en acier 5.6 | ||||
023 | 216041-8 | 0.83 | 1.00 | |
Engrenage 22 | ||||
024 | 227338-0 | 5.06 | 6.07 | |
Axe DTD171 | ||||
025 | 327113-5 | 36.05 | 43.26 | |
Stylo 5 | ||||
026 | 268311-1 | 0.83 | 1.00 | |
Rondelle mince 15 | ||||
027 | 253314-8 | 0.83 | 1.00 | |
Rondelle plate 15 | ||||
027 | 253445-3 | 0.83 | 1.00 | |
Engrenage 51 DTD171 | ||||
028 | 226182-2 | 4.33 | 5.20 | |
Joint torique 40 | ||||
029 | 213507-9 | 0.98 | 1.18 | |
Boîtier de roulement Dtd154 | ||||
030 | 143976-9 | 7.22 | 8.66 | |
Parker Ck 2x6mm | ||||
031 | 266490-9 | 0.83 | 1.00 | |
Contrôleur | ||||
032 | 620D48-6 | 64.90 | 77.88 | |
Vis à tête cruciforme M3X6 | ||||
033 | 652069-6 | 0.83 | 1.00 | |
Champ Dtd170 | ||||
034 | 629217-2 | 12.22 | 14.66 | |
Induit Dtd154 A | ||||
035 | 619408-3 | 36.05 | 43.26 | |
Couvercle arrière DTD171 | ||||
036 | 458478-5 | 3.12 | 3.74 | |
Vis auto-taraudeuse 3x16 | ||||
037 | 266130-9 | 0.83 | 1.00 | |
Circuit lumière DTD171 | ||||
038 | 620849-8 | 6.38 | 7.66 | |
Carter de moteur DTD171 | ||||
039 | 183N06-8 | 11.82 | 14.18 | |
Stylo en caoutchouc 6 | ||||
039C10 | 263005-3 | 0.83 | 1.00 | |
Écrou de blocage M4x7mm | ||||
039C20 | 252126-6 | 0.83 | 1.00 | |
Plaque de commutation DTD171 | ||||
040 | 140G40-9 | 2.71 | 3.25 | |
Unité de raccordement Bcl182D(3 Cont) A | ||||
041 | 643523-1 | 5.06 | 6.07 | |
Unité de connexion DTD153 3cont | ||||
041 | 643860-3 | 4.45 | 5.34 | |
Plaque de nom DTD171 | ||||
043 | 855E98-0 | 0.83 | 1.00 | |
Étiquette de numéro de série DTD171 | ||||
044 | 855F05-9 | 0.83 | 1.00 |
