Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DSP601'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

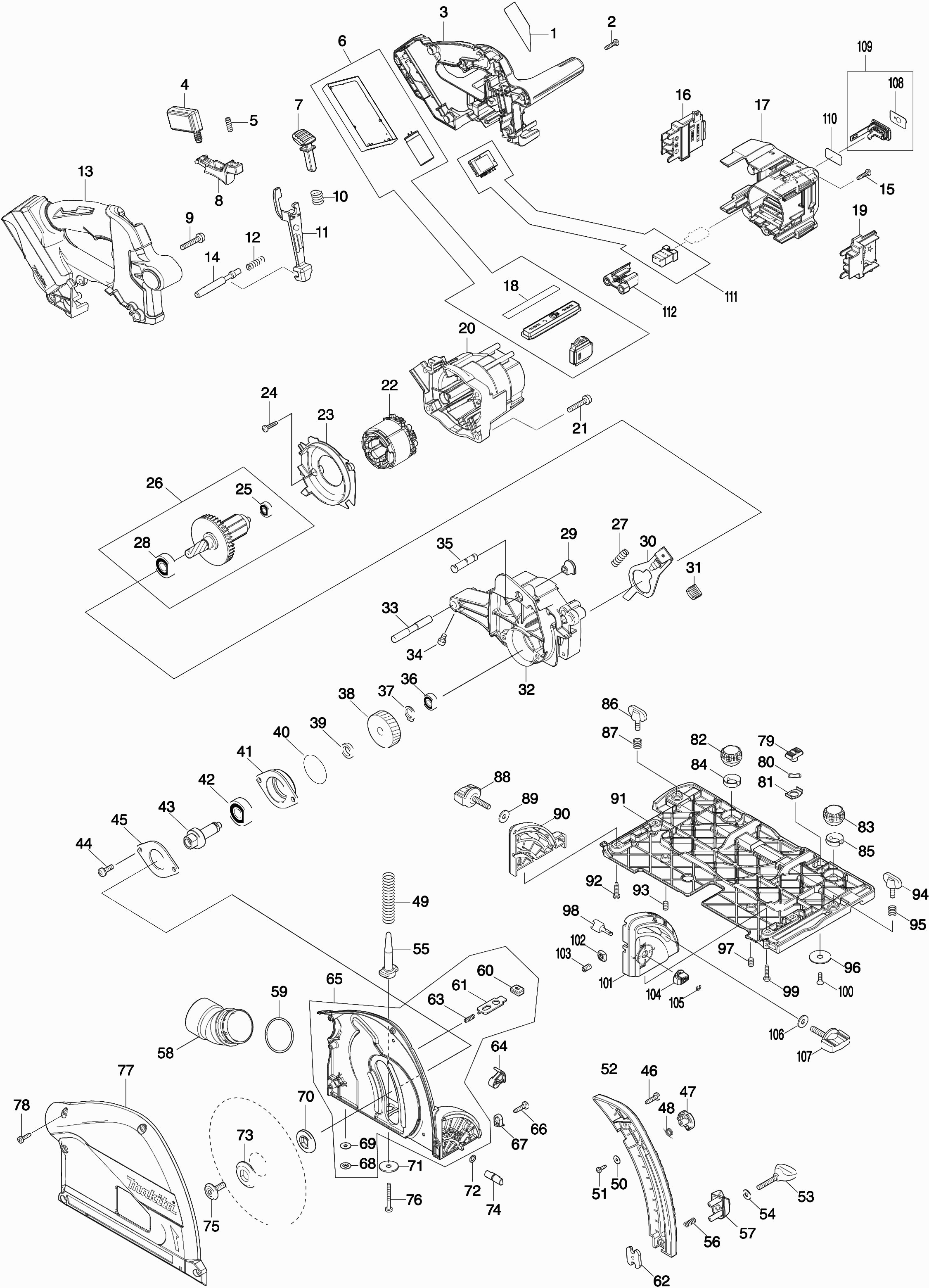

Dessins des Makita DSP601
Liste de pièces de rechange des Makita DSP601
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plaque nominative Dsp601 | ||||
| 001 | 853V15-6 | 2.71 | 3.25 | |
| Vis à tarauder 4x18 | ||||
| 002 | 265A48-7 | 1.00 | 1.20 | |
| Couvercle de poignée Dsp601 | ||||
| 003 | 183H79-5 | 56.10 | 67.32 | |
| Stylo en caoutchouc 6 | ||||
| 003C10 | 263005-3 | 1.00 | 1.20 | |
| Interrupteur C3Xa-1Pspm Dsp600 | ||||
| 004 | 651083-9 | 19.80 | 23.76 | |
| Ressort de compression 4 Dsp600 | ||||
| 005 | 234173-9 | 1.20 | 1.44 | |
| Contrôleur Complet Dsp601 | ||||
| 006 | 135915-3 | 184.80 | 221.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 006-1 | 136857-4 | |||
| Sous contrôleur DSP600 | ||||
| 006C10 | 620691-7 | 22.00 | 26.40 | |
| Bouton Verrouillage de Sécurité | ||||
| 007 | 419629-5 | 1.20 | 1.44 | |
| Poignée de l'interrupteur | ||||
| 008 | 457748-9 | 2.40 | 2.88 | |
| Vis 5x30 | ||||
| 009 | 911253-5 | 1.00 | 1.20 | |
| Ressort de compression 12 | ||||
| 010 | 233089-5 | 1.00 | 1.20 | |
| Plaque de Blocage | ||||
| 011 | 457749-7 | 2.40 | 2.88 | |
| Ressort de compression 7 | ||||
| 012 | 233267-7 | 1.20 | 1.44 | |
| Couvercle de poignée Dsp601 | ||||
| 013 | 183H79-5 | 56.10 | 67.32 | |
| Stylo en caoutchouc 6 | ||||
| 013C10 | 263005-3 | 1.00 | 1.20 | |
| Goupille de verrouillage 8 | ||||
| 014 | 324709-3 | 2.40 | 2.88 | |
| Vis à tarauder 4x18 | ||||
| 015 | 265A48-7 | 1.00 | 1.20 | |
| Unité de connexion | ||||
| 016 | 643874-2 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 016-1 | 654940-0 | |||
| Couvercle de poignée Dsp601 | ||||
| 017 | 183H79-5 | 56.10 | 67.32 | |
| Stylo en caoutchouc 6 | ||||
| 017C10 | 263005-3 | 1.00 | 1.20 | |
| Etiquette indicative Dsp600 | ||||
| 018 | 813D03-7 | 2.40 | 2.88 | |
| Unité de connexion | ||||
| 019 | 643874-2 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 019-1 | 654940-0 | |||
| Carter De Moteur | ||||
| 020 | 457750-2 | 8.40 | 10.08 | |
| Vis 5x30 | ||||
| 021 | 911253-5 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 022 | 629275-8 | |||
| VELD DSP600 A | ||||
| 022-1 | 629B69-3 | 12.10 | 14.52 | |
| Plaque d'espacement | ||||
| 023 | 457751-0 | 2.40 | 2.88 | |
| Vis à tarauder 4x18 | ||||
| 024 | 265A48-7 | 1.00 | 1.20 | |
| Roulement à billes 626zz | ||||
| 025 | 210143-2 | 3.60 | 4.32 | |
| Induit Dsp600 | ||||
| 026 | 519448-0 | 30.80 | 36.96 | |
| Ressort de compression 6 5903R | ||||
| 027 | 233084-5 | 1.00 | 1.20 | |
| Roulement à billes 6001dw | ||||
| 028 | 211131-2 | 9.60 | 11.52 | |
| Capuchon | ||||
| 029 | 286040-4 | 1.20 | 1.44 | |
| Verrouillage d'axe | ||||
| 030 | 345742-2 | 4.80 | 5.76 | |
| Capuchon | ||||
| 031 | 286039-9 | 1.00 | 1.20 | |
| Boîte de vitesses Sp6000 A | ||||
| 032 | 144586-5 | 39.60 | 47.52 | |
| Goupille en Caoutchouc 4 | ||||
| 032 | 263002-9 | 1.00 | 1.20 | |
| Stylo 8 | ||||
| 033 | 327B66-0 | 2.40 | 2.88 | |
| Vis à six pans creux 5x10 | ||||
| 034 | 265907-9 | 1.00 | 1.20 | |
| Stylo 8 | ||||
| 035 | 324708-5 | 2.40 | 2.88 | |
| Roulement à billes 607llb | ||||
| 036 | 211021-9 | 4.80 | 5.76 | |
| Rondelle de blocage S-12 | ||||
| 037 | 961052-5 | 1.00 | 1.20 | |
| Engrenage 41 | ||||
| 038 | 221548-1 | 4.80 | 5.76 | |
| Rondelle 12 | ||||
| 039 | 257010-0 | 1.20 | 1.44 | |
| Joint torique 39 | ||||
| 040 | 213512-6 | 2.40 | 2.88 | |
| Logement De Palier | ||||
| 041 | 318088-9 | 3.60 | 4.32 | |
| Roulement a billes 6201dw1 | ||||
| 042 | 211129-9 | 8.40 | 10.08 | |
| Arbre | ||||
| 043 | 324707-7 | 16.50 | 19.80 | |
| Vis 5x16 | ||||
| 044 | 911221-8 | 1.00 | 1.20 | |
| Verrouillage de roulement 55 | ||||
| 045 | 285689-7 | 2.40 | 2.88 | |
| Vis à tôle Ct 4x16 | ||||
| 046 | 266034-5 | 1.00 | 1.20 | |
| Bouton de verrouillage | ||||
| 047 | 419630-0 | 1.20 | 1.44 | |
| Ressort de compression 7 | ||||
| 048 | 231665-9 | 1.00 | 1.20 | |
| Ressort de compression 11 | ||||
| 049 | 233479-2 | 1.20 | 1.44 | |
| Rivet 3 | ||||
| 050 | 253821-1 | 1.00 | 1.20 | |
| Vis à tôle Pt3x10 | ||||
| 051 | 266007-8 | 1.00 | 1.20 | |
| Butée de profondeur TSF 55 EBQ | ||||
| 052 | 457756-0 | 6.00 | 7.20 | |
| Vis de serrage 3700B/Sp6000 A | ||||
| 053 | 251867-1 | 2.40 | 2.88 | |
| Rondelle 5mm DSP601 A | ||||
| 054 | 253414-4 | 1.00 | 1.20 | |
| Porte-ressort | ||||
| 055 | 419624-5 | 2.40 | 2.88 | |
| Ressort de compression 5 | ||||
| 056 | 231372-4 | 1.00 | 1.20 | |
| Butée | ||||
| 057 | 419623-7 | 2.40 | 2.88 | |
| ADAPTATEUR D'EXTRACTION DE POUSSIÈRE | ||||
| 058 | 457752-8 | 2.40 | 2.88 | |
| Joint torique 35 | ||||
| 059 | 213460-9 | 1.20 | 1.44 | |
| Couvercle 14 Dsp600 | ||||
| 060 | 286041-2 | 1.20 | 1.44 | |
| Plaque d'espacement | ||||
| 061 | 345747-2 | 2.40 | 2.88 | |
| Tole De Construction | ||||
| 062 | 345744-8 | 1.20 | 1.44 | |
| Ressort de pression 2 | ||||
| 063 | 233025-1 | 1.00 | 1.20 | |
| Manche de Blocage 20 Cmpl Dsp600 | ||||
| 064 | 144867-7 | 1.20 | 1.44 | |
| Goupille en Caoutchouc 4 | ||||
| 064C10 | 263002-9 | 1.00 | 1.20 | |
| Couvercle de protection fixe Dsp600 A | ||||
| 065 | 140D56-6 | 60.50 | 72.60 | |
| Vis à tôle Ct 4x16 | ||||
| 066 | 266034-5 | 1.00 | 1.20 | |
| Plaque d'identification Sp6000 | ||||
| 067 | 419632-6 | 1.20 | 1.44 | |
| Écrou de pression M4 | ||||
| 068 | 259008-3 | 1.00 | 1.20 | |
| Rondelle 4 | ||||
| 069 | 253874-0 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 070 | 224593-5 | |||
| Rondelle 6 | ||||
| 071 | 253010-8 | 1.00 | 1.20 | |
| Joint torique 5 | ||||
| 072 | 213021-5 | 1.00 | 1.20 | |
| Flasque extérieure 35mm | ||||
| 073 | 224409-4 | 2.40 | 2.88 | |
| Stylo 8 | ||||
| 074 | 324710-8 | 1.20 | 1.44 | |
| Vis à tête hexagonale M6 | ||||
| 075 | 266403-0 | 2.40 | 2.88 | |
| Vis 4x35 | ||||
| 076 | 266351-3 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 077 | 319605-8 | |||
| Vis à tôle Ct 4x16 | ||||
| 078 | 266034-5 | 1.00 | 1.20 | |
| Plaque coulissante Dsp600 | ||||
| 079 | 458092-7 | 2.40 | 2.88 | |
| Rondelle élastique 10 | ||||
| 080 | 253932-2 | 1.00 | 1.20 | |
| Plaque de Fermeture | ||||
| 081 | 345977-5 | 1.00 | 1.20 | |
| Vis M4x3 | ||||
| 082 | 265775-0 | 2.40 | 2.88 | |
| Vis M4x3 | ||||
| 083 | 265775-0 | 2.40 | 2.88 | |
| Support | ||||
| 084 | 419627-9 | 1.20 | 1.44 | |
| Support | ||||
| 085 | 419627-9 | 1.20 | 1.44 | |
| Boulon papillon 6x15 | ||||
| 086 | 265726-3 | 1.20 | 1.44 | |
| Ressort de compression 7 | ||||
| 087 | 231316-4 | 1.00 | 1.20 | |
| Ressort de compression 7 | ||||
| 087-1 | 231240-1 | 1.00 | 1.20 | |
| Vis M6x26 | ||||
| 088 | 265776-8 | 1.20 | 1.44 | |
| Rondelle 6 | ||||
| 089 | 253111-2 | 1.00 | 1.20 | |
| Guide de gradation | ||||
| 090 | 419596-4 | 4.80 | 5.76 | |
| VOETPLAAT DSP600 A | ||||
| 091 | 312B95-6 | 40.70 | 48.84 | |
| Vis à tarauder 4x18 | ||||
| 092 | 265A48-7 | 1.00 | 1.20 | |
| Boulon hexagonal M6 | ||||
| 093 | 266225-8 | 1.00 | 1.20 | |
| Boulon papillon 6x15 | ||||
| 094 | 265726-3 | 1.20 | 1.44 | |
| Ressort de compression 7 | ||||
| 095 | 231316-4 | 1.00 | 1.20 | |
| Ressort de compression 7 | ||||
| 095-1 | 231240-1 | 1.00 | 1.20 | |
| Anneau de retenue | ||||
| 096 | 345748-0 | 1.20 | 1.44 | |
| Boulon hexagonal M6 | ||||
| 097 | 266225-8 | 1.00 | 1.20 | |
| Broche d'arrêt 8 Sp6000 | ||||
| 098 | 324731-0 | 3.60 | 4.32 | |
| Vis à tarauder 4x18 | ||||
| 099 | 265A48-7 | 1.00 | 1.20 | |
| Vis à tête fraisée 4x10 | ||||
| 100 | 912112-6 | 1.00 | 1.20 | |
| Guide de gradation | ||||
| 101 | 419595-6 | 5.09 | 6.11 | |
| Guide d'angle SP001G | ||||
| 101 | 413A11-6 | 4.80 | 5.76 | |
| Écrou hexagonal M6 | ||||
| 102 | 252159-1 | 2.40 | 2.88 | |
| Boulon hexagonal M6 | ||||
| 103 | 266225-8 | 1.00 | 1.20 | |
| Bouton 22 Dsp600 | ||||
| 104 | 457963-5 | 1.00 | 1.20 | |
| Bague d'arrêt E-3 | ||||
| 105 | 961017-7 | 1.00 | 1.20 | |
| Rondelle 6 | ||||
| 106 | 253111-2 | 1.00 | 1.20 | |
| Vis M6x26 | ||||
| 107 | 265776-8 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 108 | 813T75-8 | |||
| Set de capuchon DSP601/DGA514 P | ||||
| 109A | 183H92-3 | 2.71 | 3.25 | |
| Pas d'informations disponibles, non commandable | ||||
| 109B | 183J85-2 | |||
| Joint torique 18 | ||||
| 110A | 213275-4 | 1.00 | 1.20 | |
| Anneau O 16 | ||||
| 110B | 213218-6 | 1.20 | 1.44 | |
| Sous contrôleur Dsp601 | ||||
| 111 | 620753-1 | 34.10 | 40.92 | |
| Support Dsp601 | ||||
| 112 | 458038-3 | 6.00 | 7.20 | |
| CONTROLLER DSP600/601 | ||||
| 114 | 620L68-8 | 17.60 | 21.12 | |
| MET.SCHR M2X6MM | ||||
| 115 | 652119-7 | 1.00 | 1.20 | |
