Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DLS714'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

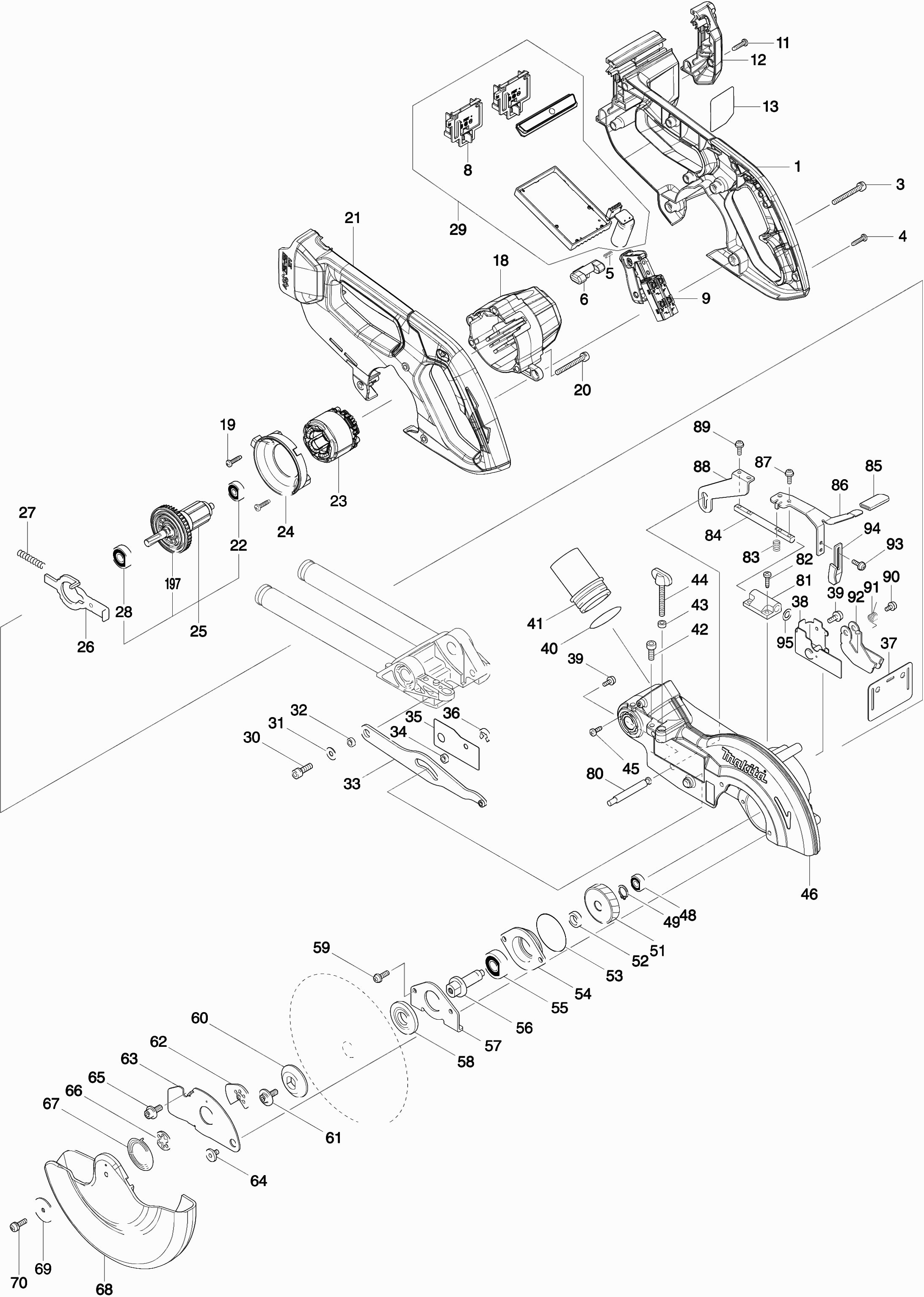

Dessins des Makita DLS714
Liste de pièces de rechange des Makita DLS714
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Ensemble de poignées | ||||
| 001 | 183B55-3 | 63.80 | 76.56 | |
| Vis 5x45 | ||||
| 003 | 911268-2 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 004 | 265A48-7 | 1.00 | 1.20 | |
| Ressort de compression 4 | ||||
| 005 | 231397-8 | 1.00 | 1.20 | |
| Bouton de verrouillage | ||||
| 006 | 456024-8 | 3.60 | 4.32 | |
| Unité de raccordement (3 contacts) | ||||
| 008 | 644808-8 | 3.60 | 4.32 | |
| Commutateur | ||||
| 009 | 650756-1 | 35.20 | 42.24 | |
| Vis à tarauder 4x18 | ||||
| 011 | 265A48-7 | 1.00 | 1.20 | |
| Capot de recouvrement | ||||
| 012 | 143268-6 | 7.20 | 8.64 | |
| Stylo en caoutchouc 6 | ||||
| 012A | 263005-3 | 1.00 | 1.20 | |
| Étiquette | ||||
| 013 | 851E60-3 | 3.60 | 4.32 | |
| Carter De Moteur | ||||
| 018 | 456022-2 | 10.80 | 12.96 | |
| Vis à tarauder 4x18 | ||||
| 019 | 265A48-7 | 1.00 | 1.20 | |
| Vis 5x45 | ||||
| 020 | 911268-2 | 1.00 | 1.20 | |
| Ensemble de poignées | ||||
| 021 | 183B55-3 | 63.80 | 76.56 | |
| Roulement à billes 607llb | ||||
| 022 | 211021-9 | 4.80 | 5.76 | |
| Moteur 2x18v | ||||
| 023 | 629157-4 | 38.72 | 46.46 | |
| VELD DSP600 A | ||||
| 023-1 | 629B69-3 | 12.10 | 14.52 | |
| Plaque Intermediaire | ||||
| 024 | 456023-0 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 025 | 519373-5 | |||
| Verrouillage d'axe | ||||
| 026 | 344681-3 | 3.60 | 4.32 | |
| Ressort de compression 5 | ||||
| 027 | 233092-6 | 1.00 | 1.20 | |
| Roulement à billes 629ddw | ||||
| 028 | 211092-6 | 4.80 | 5.76 | |
| Contrôleur | ||||
| 029 | 143291-1 | 248.60 | 298.32 | |
| CONTROLLER DLS714 | ||||
| 029-1 | 141P88-8 | 137.50 | 165.00 | |
| Vis à six pans creux M6x20 | ||||
| 030 | 265905-3 | 1.20 | 1.44 | |
| Rondelle 6 | ||||
| 031 | 253804-1 | 1.00 | 1.20 | |
| Rondelle 16 | ||||
| 032 | 257163-5 | 1.20 | 1.44 | |
| Plaque de Connexion | ||||
| 033 | 154643-1 | 14.30 | 17.16 | |
| Rondelle 16 | ||||
| 034 | 257163-5 | 1.20 | 1.44 | |
| Couvercle de Connexion | ||||
| 035 | 346330-8 | 1.20 | 1.44 | |
| Circlip E-5 | ||||
| 036 | 961018-5 | 1.00 | 1.20 | |
| Plaque De Caoutchouc | ||||
| 037 | 421626-9 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 038 | 165414-1 | |||
| Vis 4X10 | ||||
| 039 | 911113-1 | 1.00 | 1.20 | |
| Joint torique 35 | ||||
| 040 | 213460-9 | 1.20 | 1.44 | |
| STOFAFZUIGADAPTER AFKORTZAAG | ||||
| 041 | 419277-0 | 2.00 | 2.40 | |
| Boulon hexagonal 6x16 | ||||
| 042 | 265251-4 | 1.00 | 1.20 | |
| Rondelle en plastique 5 | ||||
| 043 | 262001-8 | 1.39 | 1.67 | |
| Boulon à ailettes m6x43 | ||||
| 044 | 265717-4 | 2.40 | 2.88 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 045 | 266026-4 | 1.00 | 1.20 | |
| Capuchon de protection Cpl DLS714 | ||||
| 046 | 140699-0 | 132.00 | 158.40 | |
| Goupille en Caoutchouc 4 | ||||
| 046A | 263002-9 | 1.00 | 1.20 | |
| Stylo en caoutchouc 6 | ||||
| 046B | 263005-3 | 1.00 | 1.20 | |
| Etiquette Info. | ||||
| 046C | 810968-0 | 2.40 | 2.88 | |
| Roulement à billes 607llb | ||||
| 048 | 211021-9 | 4.80 | 5.76 | |
| Rondelle de blocage S-12 | ||||
| 049 | 961052-5 | 1.00 | 1.20 | |
| Engrenage 53 | ||||
| 051 | 227810-2 | 7.20 | 8.64 | |
| Boulon hexagonal M6x16mm | ||||
| 051 | 266733-9 | 1.20 | 1.44 | |
| Rondelle 12 | ||||
| 052 | 257088-3 | 1.20 | 1.44 | |
| O-anneau 46 | ||||
| 053 | 213623-7 | 1.00 | 1.20 | |
| Logement De Palier | ||||
| 054 | 317193-9 | 10.80 | 12.96 | |
| Roulement a billes 6201dw1 | ||||
| 055 | 211129-9 | 8.40 | 10.08 | |
| Plongeur | ||||
| 056 | 323798-5 | 11.00 | 13.20 | |
| Verrouillage de roulement | ||||
| 057 | 285736-4 | 2.40 | 2.88 | |
| Flasque intérieure 40 | ||||
| 058 | 224370-5 | 6.00 | 7.20 | |
| Vis 5x16 | ||||
| 059 | 911224-2 | 1.00 | 1.20 | |
| Flasque extérieure 40 | ||||
| 060 | 224275-9 | 7.20 | 8.64 | |
| Boulon hexagonal M6x16mm | ||||
| 061 | 266733-9 | 1.20 | 1.44 | |
| Plaque de centrage | ||||
| 062 | 345585-2 | 3.60 | 4.32 | |
| Bouchon de plaque de couverture | ||||
| 063 | 346232-8 | 6.00 | 7.20 | |
| O-anneau 46 | ||||
| 063 | 213623-7 | 1.00 | 1.20 | |
| Boulon hexagonal M6 | ||||
| 064 | 265985-9 | 2.40 | 2.88 | |
| Boulon hexagonal 6x16 | ||||
| 065 | 266732-1 | 1.20 | 1.44 | |
| Rondelle de centrage | ||||
| 066 | 345589-4 | 1.20 | 1.44 | |
| Ressort de torsion 24 | ||||
| 067 | 231934-8 | 2.40 | 2.88 | |
| Bouclier Protecteur | ||||
| 068 | 453298-2 | 17.60 | 21.12 | |
| Rondelle 5 | ||||
| 069 | 267136-0 | 1.20 | 1.44 | |
| Boulon hexagonal 5x16 | ||||
| 070 | 265491-4 | 1.00 | 1.20 | |
| Axe De Blocage | ||||
| 080 | 324455-8 | 2.40 | 2.88 | |
| Porte-axe | ||||
| 081 | 452134-9 | 4.80 | 5.76 | |
| Vis à tôle Ct 4x16 | ||||
| 082 | 266034-5 | 1.00 | 1.20 | |
| Ressort de compression 7 | ||||
| 083 | 231316-4 | 1.00 | 1.20 | |
| Tige 8 | ||||
| 084 | 325980-2 | 2.40 | 2.88 | |
| Capuchon | ||||
| 085 | 421589-9 | 1.20 | 1.44 | |
| Poignée de déblocage | ||||
| 086 | 346320-1 | 3.60 | 4.32 | |
| Vis 4X10 | ||||
| 087 | 911113-1 | 1.00 | 1.20 | |
| Plaque de Blocage | ||||
| 088 | 346322-7 | 2.40 | 2.88 | |
| Vis 4X10 | ||||
| 089 | 911113-1 | 1.00 | 1.20 | |
| Vis 4X10 | ||||
| 090 | 911114-9 | 1.00 | 1.20 | |
| Ressort de traction 8 | ||||
| 091 | 231690-0 | 1.20 | 1.44 | |
| Afschermkap Dls714 | ||||
| 092 | 346550-4 | 2.40 | 2.88 | |
| Vis 4X10 | ||||
| 093 | 911113-1 | 1.00 | 1.20 | |
| Poignée auxiliaire | ||||
| 094 | 346321-9 | 1.20 | 1.44 | |
| Rondelle d'arrêt 8 x 14 x 0,5 mm | ||||
| 095 | 253215-0 | 1.00 | 1.20 | |
| Ressort de Compression 6 | ||||
| 113 | 231325-3 | 1.00 | 1.20 | |
| Echelle arrière | ||||
| 114 | 319193-5 | 42.90 | 51.48 | |
| Boulon à tête hexagonale M6X25 A | ||||
| 115 | 922344-7 | 1.00 | 1.20 | |
| Boulon à ailettes 6x10 | ||||
| 116 | 924306-1 | 1.20 | 1.44 | |
| Douille | ||||
| 117 | 416535-5 | 1.20 | 1.44 | |
| Ressort de torsion 28 Dls714 | ||||
| 118 | 233520-1 | 3.60 | 4.32 | |
| Douille | ||||
| 119 | 416535-5 | 1.20 | 1.44 | |
| Vis papillon M6x28 | ||||
| 120 | 265790-4 | 1.00 | 1.20 | |
| Ressort de Compression 6 | ||||
| 121 | 231325-3 | 1.00 | 1.20 | |
| Rondelle 26 | ||||
| 122 | 257214-4 | 8.40 | 10.08 | |
| Support de bras de guidage | ||||
| 123 | 318651-8 | 10.80 | 12.96 | |
| Boulon à tête hexagonale M6x8 | ||||
| 124 | 265894-2 | 1.00 | 1.20 | |
| Soulageur de contrainte | ||||
| 127 | 687045-1 | 3.60 | 4.32 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 128 | 266026-4 | 1.00 | 1.20 | |
| Vis 4X10 | ||||
| 129 | 911113-1 | 1.00 | 1.20 | |
| Poignee | ||||
| 130 | 416006-2 | 4.80 | 5.76 | |
| Vis De Reglage | ||||
| 131 | 913106-4 | 1.00 | 1.20 | |
| Écrou hexagonal 10x17 | ||||
| 132 | 252144-4 | 3.60 | 4.32 | |
| Ressort 5 pour levier 100 | ||||
| 133 | 231266-3 | 1.20 | 1.44 | |
| Anneau 10 | ||||
| 134 | 253024-7 | 1.00 | 1.20 | |
| Couvercle 16 | ||||
| 135 | 286236-7 | 1.00 | 1.20 | |
| Bras complet | ||||
| 136 | 140609-7 | 72.60 | 87.12 | |
| Roulement à billes linéaire 2560 | ||||
| 136A | 211376-2 | 23.10 | 27.72 | |
| Anneau en feutre 25 | ||||
| 136B | 262077-5 | 2.40 | 2.88 | |
| Stylo en caoutchouc 6 | ||||
| 136C | 263005-3 | 1.00 | 1.20 | |
| Capuchon | ||||
| 136D | 344638-4 | 1.20 | 1.44 | |
| Goupille de libération | ||||
| 137 | 324295-4 | 3.60 | 4.32 | |
| Boulon hexagonal 6x16 | ||||
| 138 | 265251-4 | 1.00 | 1.20 | |
| Entretoise | ||||
| 139 | 345299-3 | 2.40 | 2.88 | |
| Rondelle 6 | ||||
| 140 | 253726-5 | 1.00 | 1.20 | |
| Ressort de torsion 8 | ||||
| 141 | 231663-3 | 1.00 | 1.20 | |
| Vis Ph L8 | ||||
| 142 | 265113-6 | 1.00 | 1.20 | |
| Point de marquage | ||||
| 143 | 343678-9 | 1.20 | 1.44 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 144 | 266026-4 | 1.00 | 1.20 | |
| Bras avant complet | ||||
| 145 | 140608-9 | 63.80 | 76.56 | |
| Bras de verrouillage | ||||
| 146 | 344643-1 | 2.40 | 2.88 | |
| Rondelle 20 | ||||
| 147 | 253948-7 | 1.00 | 1.20 | |
| Rondelle 8 x 14 x 1mm | ||||
| 148 | 253835-0 | 1.00 | 1.20 | |
| Vis M6 | ||||
| 149 | 251267-5 | 1.00 | 1.20 | |
| Boulon hexagonal 6x10 | ||||
| 150 | 251961-9 | 1.00 | 1.20 | |
| Boulon hexagonal 6x10 | ||||
| 151 | 251961-9 | 1.00 | 1.20 | |
| Bouton 20 | ||||
| 152 | 271601-3 | 1.00 | 1.20 | |
| Joint torique 5 | ||||
| 153 | 213021-5 | 1.00 | 1.20 | |
| Axe De Blocage | ||||
| 154 | 324183-5 | 1.20 | 1.44 | |
| Tuyau 16-90 | ||||
| 155 | 331350-5 | 6.00 | 7.20 | |
| Porte-Bras | ||||
| 156 | 140610-2 | 56.10 | 67.32 | |
| Cadran Gradue | ||||
| 156A | 816392-5 | 3.60 | 4.32 | |
| Stylo 5 | ||||
| 157 | 256123-4 | 2.40 | 2.88 | |
| Goujon M10 | ||||
| 158 | 266320-4 | 3.60 | 4.32 | |
| Anneau 10 | ||||
| 159 | 253024-7 | 1.00 | 1.20 | |
| Roulement à aiguilles de poussée 1023 | ||||
| 160 | 216413-7 | 3.60 | 4.32 | |
| Anneau 10 | ||||
| 161 | 253024-7 | 1.00 | 1.20 | |
| Écrou M10-17 | ||||
| 162 | 264005-6 | 2.40 | 2.88 | |
| Rondelle 26 | ||||
| 163 | 257214-4 | 8.40 | 10.08 | |
| Vis papillon M6x28 | ||||
| 164 | 265790-4 | 1.00 | 1.20 | |
| Ecrou de blocage M8x13 haut | ||||
| 165 | 252105-4 | 1.20 | 1.44 | |
| Rondelle 8 | ||||
| 166 | 253731-2 | 1.00 | 1.20 | |
| Plaque d'indicateur | ||||
| 167 | 416355-7 | 3.60 | 4.32 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 168 | 266026-4 | 1.00 | 1.20 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 169 | 266026-4 | 1.00 | 1.20 | |
| Vis autotaraudeuse M4x12mm Ck | ||||
| 170 | 266026-4 | 1.00 | 1.20 | |
| Plaque d'insertion | ||||
| 171 | 419103-3 | 3.60 | 4.32 | |
| Plaque d'insertion | ||||
| 172 | 419103-3 | 3.60 | 4.32 | |
| Table rotative | ||||
| 173 | 140614-4 | 162.80 | 195.36 | |
| Roulement à billes linéaire 2560 | ||||
| 173A | 211376-2 | 23.10 | 27.72 | |
| Anneau en feutre 25 | ||||
| 173B | 262077-5 | 2.40 | 2.88 | |
| Stylo en caoutchouc 6 | ||||
| 173C | 263005-3 | 1.00 | 1.20 | |
| Capuchon | ||||
| 173D | 344638-4 | 1.20 | 1.44 | |
| Etiquette Info. | ||||
| 173E | 810495-7 | 2.40 | 2.88 | |
| Etiquette Info. | ||||
| 173F | 817283-3 | 1.00 | 1.20 | |
| Boulon Allen M4x10 | ||||
| 174 | 922112-8 | 1.00 | 1.20 | |
| Broche carrée | ||||
| 175 | 153580-6 | 11.00 | 13.20 | |
| Stylo en caoutchouc 6 | ||||
| 175A | 263005-3 | 1.00 | 1.20 | |
| Boulon hexagonal 5x30 | ||||
| 176 | 925251-3 | 1.00 | 1.20 | |
| Vis à tôle Ct 4x16 | ||||
| 177 | 266034-5 | 1.00 | 1.20 | |
| Plaque de Blocage | ||||
| 178 | 344601-7 | 2.40 | 2.88 | |
| Porte-Goupille | ||||
| 179 | 317616-7 | 8.40 | 10.08 | |
| Stylo 3 | ||||
| 180 | 256158-5 | 1.20 | 1.44 | |
| Goupille de Verrouillage Ls0714 | ||||
| 181 | 324288-1 | 3.60 | 4.32 | |
| Ressort de Compression 6 | ||||
| 182 | 231325-3 | 1.00 | 1.20 | |
| Tige 6mm | ||||
| 183 | 324289-9 | 1.20 | 1.44 | |
| Levier de verrouillage | ||||
| 184 | 416450-3 | 2.40 | 2.88 | |
| Plaque de Blocage | ||||
| 185 | 345272-3 | 1.20 | 1.44 | |
| Vis à tôle Ct 4x16 | ||||
| 186 | 266034-5 | 1.00 | 1.20 | |
| Ressort de compression 9 | ||||
| 187 | 231418-6 | 1.00 | 1.20 | |
| Rondelle 8 | ||||
| 188 | 253731-2 | 1.00 | 1.20 | |
| Vis de réglage M8x27 | ||||
| 189 | 266432-3 | 2.40 | 2.88 | |
| Poignée 32 | ||||
| 190 | 273658-0 | 14.30 | 17.16 | |
| Pied | ||||
| 191 | 286212-1 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 192 | 921472-5 | |||
| Boulon à ailettes 6x10 | ||||
| 193 | 924306-1 | 1.20 | 1.44 | |
| Patte de pied | ||||
| 194 | 140612-8 | 100.10 | 120.12 | |
| Cadran Gradue | ||||
| 194A | 816339-9 | 8.40 | 10.08 | |
| Etiquette Info. | ||||
| 194B | 810486-8 | 2.40 | 2.88 | |
| Curseur | ||||
| 195 | 344646-5 | 3.60 | 4.32 | |
| Curseur | ||||
| 196 | 344646-5 | 3.60 | 4.32 | |
| Ventilateur 57 | ||||
| 197 | 240033-5 | 4.80 | 5.76 | |
| Butée | ||||
| 198 | 142811-8 | 22.00 | 26.40 | |
| Étiquette de sécurité | ||||
| 198A | 805R08-5 | 2.40 | 2.88 | |
| Écrou frein 6-10 | ||||
| 199 | 252014-7 | 1.00 | 1.20 | |
| Vis autotaraudeuse 4X8 | ||||
| 200 | 266061-2 | 1.00 | 1.20 | |
| Plaque de butée auxiliaire | ||||
| 201 | 345359-1 | 1.00 | 1.20 | |
| Rondelle 6 | ||||
| 202 | 253804-1 | 1.00 | 1.20 | |
| Vis à tête fraisée 6x35 | ||||
| 203 | 912357-6 | 1.00 | 1.20 | |
| CONTROLLER B DHW080 | ||||
| 204 | 620K96-7 | 13.20 | 15.84 | |
| MET.SCHR M2X6MM | ||||
| 205 | 652119-7 | 1.00 | 1.20 | |
