Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DLM539'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

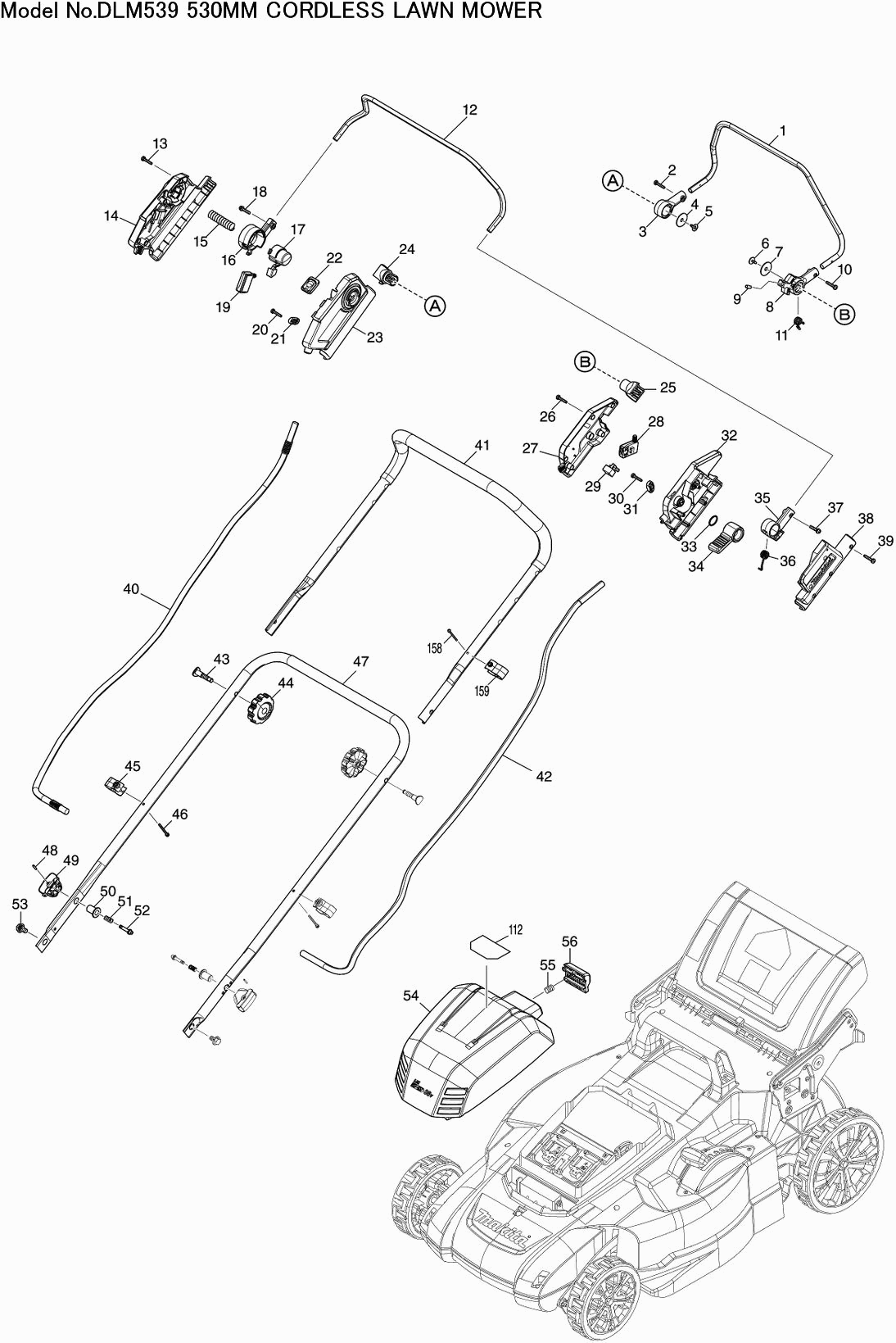

Dessins des Makita DLM539
Liste de pièces de rechange des Makita DLM539
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Levier d'entraînement DLM532/533 | ||||
| 001 | 327425-6 | 8.40 | 10.08 | |
| Vis 4x20 | ||||
| 002 | 911138-5 | 1.00 | 1.20 | |
| Support de levier R DLM532/533 | ||||
| 003 | 459858-8 | 2.40 | 2.88 | |
| Écrou hexagonal M4 | ||||
| 003C10 | 931102-0 | 1.00 | 1.20 | |
| Rondelle 8 | ||||
| 004 | 253814-8 | 1.20 | 1.44 | |
| Vis met. 4x18mm DUC355 | ||||
| 005 | 265620-9 | 1.00 | 1.20 | |
| Vis met. 4x18mm DUC355 | ||||
| 006 | 265620-9 | 1.00 | 1.20 | |
| Rondelle 8 | ||||
| 007 | 253814-8 | 1.20 | 1.44 | |
| Support de poignée de marche L DLM481 | ||||
| 008 | 413B10-4 | 2.40 | 2.88 | |
| Écrou hexagonal M4 | ||||
| 008C10 | 931102-0 | 1.00 | 1.20 | |
| Stylo 5 | ||||
| 009 | 268225-4 | 1.00 | 1.20 | |
| Vis 4x20 | ||||
| 010 | 911138-5 | 1.00 | 1.20 | |
| Ressort de torsion 12 DLM532/533 | ||||
| 011 | 232566-4 | 1.00 | 1.20 | |
| Levier de changement DLM532/533 | ||||
| 012 | 327424-8 | 8.40 | 10.08 | |
| Vis autotaraudeuse 4x20 | ||||
| 013 | 266424-2 | 1.00 | 1.20 | |
| Boîtier d'interrupteur DLM481/539 | ||||
| 014 | 183V30-9 | 4.80 | 5.76 | |
| LABEL INDICATIE DLM480 | ||||
| 014C10 | 8045G7-5 | 2.40 | 2.88 | |
| Ressort de compression 15 DLM460 | ||||
| 015 | 231227-3 | 1.00 | 1.20 | |
| Support de commutateur R DML481/539 | ||||
| 016 | 413A99-6 | 1.20 | 1.44 | |
| Écrou hexagonal M4 | ||||
| 016C10 | 931102-0 | 1.00 | 1.20 | |
| Bouton de déverrouillage DML481/539 | ||||
| 017 | 413B00-7 | 2.40 | 2.88 | |
| Vis 4x20 | ||||
| 018 | 911138-5 | 1.00 | 1.20 | |
| Interrupteur C3Xa-1Pspm Dsp600 | ||||
| 019 | 651083-9 | 19.80 | 23.76 | |
| Vis autotaraudeuse 4x20 | ||||
| 020 | 266424-2 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 021 | 687053-2 | 1.00 | 1.20 | |
| Circuit de commutation CPL DML481/539 | ||||
| 022 | 141H35-1 | 10.80 | 12.96 | |
| Étiquette A/U AS1925 | ||||
| 022C10 | 810D46-0 | 2.40 | 2.88 | |
| Boîtier d'interrupteur DLM481/539 | ||||
| 023 | 183V30-9 | 4.80 | 5.76 | |
| LABEL INDICATIE DLM480 | ||||
| 023C10 | 8045G7-5 | 2.40 | 2.88 | |
| Support de levier de vitesse DLM481/539 | ||||
| 024 | 413A98-8 | 1.20 | 1.44 | |
| Support de levier de vitesse DLM481/539 | ||||
| 025 | 413A98-8 | 1.20 | 1.44 | |
| Vis autotaraudeuse 4x20 | ||||
| 026 | 266424-2 | 1.00 | 1.20 | |
| Boîte de poignée set DLM481/539 | ||||
| 027 | 183U35-3 | 3.60 | 4.32 | |
| Interrupteur C3Xa-1Pspm Dsp600 | ||||
| 028 | 651083-9 | 19.80 | 23.76 | |
| Contrôleur de vitesse | ||||
| 029 | 620415-1 | 11.00 | 13.20 | |
| Vis autotaraudeuse 4x20 | ||||
| 030 | 266424-2 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 031 | 687053-2 | 1.00 | 1.20 | |
| Boîte levier c DLM481/539 | ||||
| 032 | 413A95-4 | 3.60 | 4.32 | |
| Joint torique 18 DLM481/539 | ||||
| 033 | 213A12-2 | 1.00 | 1.20 | |
| Levier de vitesse DLM481/539 | ||||
| 034 | 413B01-5 | 1.20 | 1.44 | |
| Support de levier de commutation L DLM533 | ||||
| 035 | 459863-5 | 2.40 | 2.88 | |
| Écrou hexagonal M4 | ||||
| 035C10 | 931102-0 | 1.00 | 1.20 | |
| Ressort de torsion 12 DLM532/533 | ||||
| 036 | 232575-3 | 1.00 | 1.20 | |
| Vis 4x20 | ||||
| 037 | 911138-5 | 1.00 | 1.20 | |
| Boîte de poignée set DLM481/539 | ||||
| 038 | 183U35-3 | 3.60 | 4.32 | |
| Vis autotaraudeuse 4x20 | ||||
| 039 | 266424-2 | 1.00 | 1.20 | |
| Faisceau de câbles DLM539 | ||||
| 040 | 699187-9 | 14.30 | 17.16 | |
| Levier supérieur LM001/2J | ||||
| 041 | 327871-3 | 17.60 | 21.12 | |
| Faisceau de câbles DLM539 | ||||
| 042 | 699188-7 | 17.60 | 21.12 | |
| Boulon M8x50 LM001/2J | ||||
| 043 | 265C08-1 | 1.20 | 1.44 | |
| Ecrou à ailettes M8 LM001/2J | ||||
| 044 | 265C06-5 | 1.20 | 1.44 | |
| Pince à fil LM001/2J | ||||
| 045 | 413944-9 | 1.20 | 1.44 | |
| Écrou hexagonal M4 | ||||
| 045C10 | 931102-0 | 1.00 | 1.20 | |
| Vis 4x35 | ||||
| 046 | 911163-6 | 1.00 | 1.20 | |
| Levier assy LM002J | ||||
| 047 | 122A72-2 | 17.60 | 21.12 | |
| Goupille de tension 2.5-16 | ||||
| 048 | 258004-8 | 1.00 | 1.20 | |
| Bouton LM001J | ||||
| 049 | 413943-1 | 1.20 | 1.44 | |
| Porte-Verrou LM001J | ||||
| 050 | 327877-1 | 2.40 | 2.88 | |
| Ressort de compression 8 | ||||
| 051 | 234121-8 | 1.00 | 1.20 | |
| Goupille de Verrouillage LM001J | ||||
| 052 | 327876-3 | 2.40 | 2.88 | |
| Boulon à écrou M8 LM001/2J | ||||
| 053 | 265C07-3 | 1.00 | 1.20 | |
| Couvercle de batterie complet DLM480/539 | ||||
| 054 | 141F56-1 | 13.20 | 15.84 | |
| Étiquette "avertissement" | ||||
| 054C10 | 890380-0 | 2.40 | 2.88 | |
| Ressort de compression 7 | ||||
| 055 | 231037-8 | 1.00 | 1.20 | |
| Poignée de broche DML481/539 | ||||
| 056 | 413B03-1 | 1.20 | 1.44 | |
| Couvercle arrière complet DLM538/539 | ||||
| 057 | 141J52-3 | 9.60 | 11.52 | |
| LABEL WAARSCHUWING DLM480 P | ||||
| 058 | 8047H5-8 | 2.40 | 2.88 | |
| Ressort de compression 8mm LM001/2J | ||||
| 061 | 232721-8 | 1.20 | 1.44 | |
| Axe du couvercle d'éjection 6mm DLM532 | ||||
| 062 | 327418-3 | 2.40 | 2.88 | |
| Support de poignée droite LM001/2J | ||||
| 063 | 347867-8 | 10.80 | 12.96 | |
| Vis à tête conique 5x30mm | ||||
| 064 | 266553-1 | 1.00 | 1.20 | |
| Parker 5x20mm LM001/2J | ||||
| 065 | 265C05-7 | 1.00 | 1.20 | |
| Circlip E-5 | ||||
| 066 | 961018-5 | 1.00 | 1.20 | |
| STOPRING E-5 | ||||
| 066-1 | 259084-7 | 1.00 | 1.20 | |
| Support de poignée gauche LM001/2J | ||||
| 067 | 347866-0 | 10.80 | 12.96 | |
| Vis autotaraudeuse 4x20 | ||||
| 068 | 266424-2 | 1.00 | 1.20 | |
| Logement de Batterie DLM382/432 | ||||
| 069 | 183N35-1 | 7.20 | 8.64 | |
| Stylo en caoutchouc 6 | ||||
| 069C10 | 263005-3 | 1.00 | 1.20 | |
| Unité de raccordement (3 contacts) | ||||
| 070 | 644809-6 | 4.80 | 5.76 | |
| Logement de Batterie DLM382/432 | ||||
| 071 | 183N35-1 | 7.20 | 8.64 | |
| Stylo en caoutchouc 6 | ||||
| 071C10 | 263005-3 | 1.00 | 1.20 | |
| Vis autotaraudeuse 4x20 | ||||
| 072 | 266424-2 | 1.00 | 1.20 | |
| Étiquette de n° de série DLM539 | ||||
| 073 | 8114J9-9 | 2.40 | 2.88 | |
| Plaque nominative DLM539 | ||||
| 074 | 8114J3-1 | 1.00 | 1.20 | |
| Vis autotaraudeuse 4x20 | ||||
| 075 | 266424-2 | 1.00 | 1.20 | |
| Poignée LM001/2J | ||||
| 076 | 413938-4 | 2.40 | 2.88 | |
| Vis autotaraudeuse 4x20 | ||||
| 077 | 266424-2 | 1.00 | 1.20 | |
| Embrayage DLM539 | ||||
| 078 | 141J49-2 | 26.40 | 31.68 | |
| Joint d'étanchéité DLM480 | ||||
| 078C10 | 422789-4 | 1.00 | 1.20 | |
| LABEL INDICATIE DLM480 | ||||
| 078C20 | 8031N0-1 | 2.40 | 2.88 | |
| Vis autotaraudeuse 4x20 | ||||
| 079 | 266424-2 | 1.00 | 1.20 | |
| Plaque de hauteur LM001/2J | ||||
| 080 | 162993-0 | 7.20 | 8.64 | |
| Clé de sécurité DLM460 | ||||
| 081 | 643535-4 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 082 | 265C97-6 | |||
| Ajusteur de hauteur LM001/2J | ||||
| 083 | 413939-2 | 1.20 | 1.44 | |
| Vis autotaraudeuse 4x20 | ||||
| 084 | 266424-2 | 1.00 | 1.20 | |
| Support de serrage | ||||
| 085 | 687053-2 | 1.00 | 1.20 | |
| Barrette de serrage * | ||||
| 086 | 687051-6 | 1.20 | 1.44 | |
| Vis autotaraudeuse 4x20 | ||||
| 087 | 266424-2 | 1.00 | 1.20 | |
| Gaine de câble DLM481/539 | ||||
| 088 | 413B08-1 | 1.00 | 1.20 | |
| Faisceau de câbles DLM481/539 | ||||
| 089 | 699182-9 | 10.80 | 12.96 | |
| Couvercle arrière LM002J | ||||
| 090 | 413920-3 | 3.60 | 4.32 | |
| Vis autotaraudeuse 4x20 | ||||
| 091 | 266424-2 | 1.00 | 1.20 | |
| Controleur DLM481/539 | ||||
| 092 | 620G77-7 | 113.30 | 135.96 | |
| Vis autotaraudeuse 4x20 | ||||
| 093 | 266424-2 | 1.00 | 1.20 | |
| Vis autotaraudeuse 4x20 | ||||
| 094 | 266424-2 | 1.00 | 1.20 | |
| Couvercle du moteur DML481/539 | ||||
| 095 | 413B05-7 | 8.40 | 10.08 | |
| Moteur DC DML481/539 | ||||
| 096 | 629A90-6 | 214.50 | 257.40 | |
| Support moteur cpl DML481/539 | ||||
| 097 | 141H61-0 | 13.20 | 15.84 | |
| Boulon à six pans creux M8x16 | ||||
| 098 | 922422-3 | 1.00 | 1.20 | |
| Plaque intermédiaire du moteur DLM532/533 | ||||
| 099 | 459853-8 | 2.40 | 2.88 | |
| Vis autotaraudeuse 4x14 mm GA9070Y A | ||||
| 100 | 265B74-2 | 1.00 | 1.20 | |
| Vis à tôle 4X14 Ga7020 A | ||||
| 100 | 266385-6 | 0.83 | 1.00 | |
| Boulon Allen M8x30 LM001/2J | ||||
| 101 | 265C22-7 | 1.00 | 1.20 | |
| Ventilateur 170 LM001/2J | ||||
| 102 | 240229-8 | 3.60 | 4.32 | |
| Support de maillage 53cm LM002J | ||||
| 103 | 313392-1 | 4.80 | 5.76 | |
| Vis autotaraudeuse 4x20 | ||||
| 104 | 266424-2 | 1.00 | 1.20 | |
| CIRKELMES COMBI 53 CM | ||||
| 105 | 191V96-5 | 17.00 | 20.40 | |
| Vis de lame de coupe M8x35mm DLM532 A | ||||
| 106 | 265A69-9 | 1.20 | 1.44 | |
| Plateau de coupe DLM539 | ||||
| 107 | 413A63-7 | 58.30 | 69.96 | |
| Vis autotaraudeuse 4x20 | ||||
| 108 | 266424-2 | 1.00 | 1.20 | |
| Plaque de verrouillage LM001/2J | ||||
| 109 | 347870-9 | 1.00 | 1.20 | |
| Ressort de compression 17 LM001/2J | ||||
| 110 | 232717-9 | 2.40 | 2.88 | |
| Écrou frein M6 LM001/2J | ||||
| 111 | 252301-4 | 1.00 | 1.20 | |
| CONTROLLER DLM538 | ||||
| 112 | 8046H9-4 | 1.00 | 1.20 | |
| Rondelle 8 | ||||
| 113 | 253731-2 | 1.00 | 1.20 | |
| Tige de connexion R LM001/2J | ||||
| 114 | 347873-3 | 9.60 | 11.52 | |
| Tige de connection F LM002J | ||||
| 115 | 347871-7 | 7.20 | 8.64 | |
| Rondelle 8 | ||||
| 116 | 253731-2 | 1.00 | 1.20 | |
| STOPRING E-6 A | ||||
| 117 | 961012-7 | 1.00 | 1.20 | |
| STOPRING E-6 | ||||
| 117-1 | 259085-5 | 1.00 | 1.20 | |
| Rondelle 8 | ||||
| 118 | 267281-1 | 1.00 | 1.20 | |
| Porte-tige LM001/2J | ||||
| 119 | 313389-0 | 8.40 | 10.08 | |
| Ajusteur de hauteur LM001/2J | ||||
| 120 | 327872-1 | 3.60 | 4.32 | |
| Ressort de compression 9mm LM001/2J | ||||
| 121 | 232715-3 | 1.00 | 1.20 | |
| Tige 7mm LM001/2J | ||||
| 122 | 327873-9 | 1.20 | 1.44 | |
| Vis autotaraudeuse 4x20 | ||||
| 123 | 266424-2 | 1.00 | 1.20 | |
| Plaque LM001/2J | ||||
| 124 | 347869-4 | 1.00 | 1.20 | |
| Boulon à bride M8x12 | ||||
| 125 | 265324-3 | 1.20 | 1.44 | |
| Roue avant 180mm LM001/2J | ||||
| 126 | 141E34-5 | 12.10 | 14.52 | |
| Roulement à billes 6001Ddw A | ||||
| 127 | 210163-6 | 1.20 | 1.44 | |
| Essieu avant LM002J | ||||
| 128 | 162989-1 | 9.60 | 11.52 | |
| Plaque LM001/2J | ||||
| 129 | 347869-4 | 1.00 | 1.20 | |
| Vis autotaraudeuse 4x20 | ||||
| 130 | 266424-2 | 1.00 | 1.20 | |
| Écrou frein M6 LM001/2J | ||||
| 131 | 252301-4 | 1.00 | 1.20 | |
| Boulon à bride M8x12 | ||||
| 132 | 265324-3 | 1.20 | 1.44 | |
| Roulement à billes 6001Ddw A | ||||
| 133 | 210163-6 | 1.20 | 1.44 | |
| Roue complète 230 DLM481/539 | ||||
| 134 | 141F63-4 | 14.30 | 17.16 | |
| Roue dentée 49 DLM481/539 | ||||
| 135 | 227913-2 | 7.20 | 8.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 135-1 | 227C38-0 | |||
| Parker 4x12mm LM001J | ||||
| 136 | 265B00-1 | 1.00 | 1.20 | |
| Vis 5x10 | ||||
| 137 | 911208-0 | 1.00 | 1.20 | |
| Enjoliveur DLM481/539 | ||||
| 138 | 413B06-5 | 3.60 | 4.32 | |
| Rondelle de blocage S-12 | ||||
| 139 | 961052-5 | 1.00 | 1.20 | |
| Roue dentée 11 DLM481/539 | ||||
| 140 | 227912-4 | 2.40 | 2.88 | |
| Vis 5x10 | ||||
| 141 | 251951-2 | 1.00 | 1.20 | |
| Roulement à billes 6001Ddw A | ||||
| 142 | 210163-6 | 1.20 | 1.44 | |
| Support d'axe arrière LM001/2J | ||||
| 143 | 313390-5 | 2.40 | 2.88 | |
| Essieu arrière LM002J | ||||
| 144 | 162990-6 | 16.50 | 19.80 | |
| Écrou frein M6 LM001/2J | ||||
| 145 | 252301-4 | 1.00 | 1.20 | |
| Serre-fil 19 LM001/2J | ||||
| 146 | 347865-2 | 1.20 | 1.44 | |
| Vis à tête conique 5x30mm | ||||
| 147 | 266553-1 | 1.00 | 1.20 | |
| Entraînement DLM539 | ||||
| 148 | 122B05-3 | 102.30 | 122.76 | |
| Crochet DLM481/539 | ||||
| 149 | 347887-2 | 1.20 | 1.44 | |
| Vis à tôle 5x16mm | ||||
| 150 | 266388-0 | 1.00 | 1.20 | |
| Vis à tête conique 5x30mm | ||||
| 151 | 266553-1 | 1.00 | 1.20 | |
| Passe-câble DLM532/533 | ||||
| 152 | 683A20-1 | 1.00 | 1.20 | |
| Support de sac d'herbe LM002J | ||||
| 153 | 162A27-5 | 12.53 | 15.04 | |
| Sac de récupération d'herbe | ||||
| 154 | 162B25-5 | 16.00 | 19.20 | |
| Vis 4x35 | ||||
| 158 | 911163-6 | 1.00 | 1.20 | |
| Pince à fil LM001/2J | ||||
| 159 | 413944-9 | 1.20 | 1.44 | |
| Écrou hexagonal M4 | ||||
| 159C10 | 931102-0 | 1.00 | 1.20 | |
