Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DLM480'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

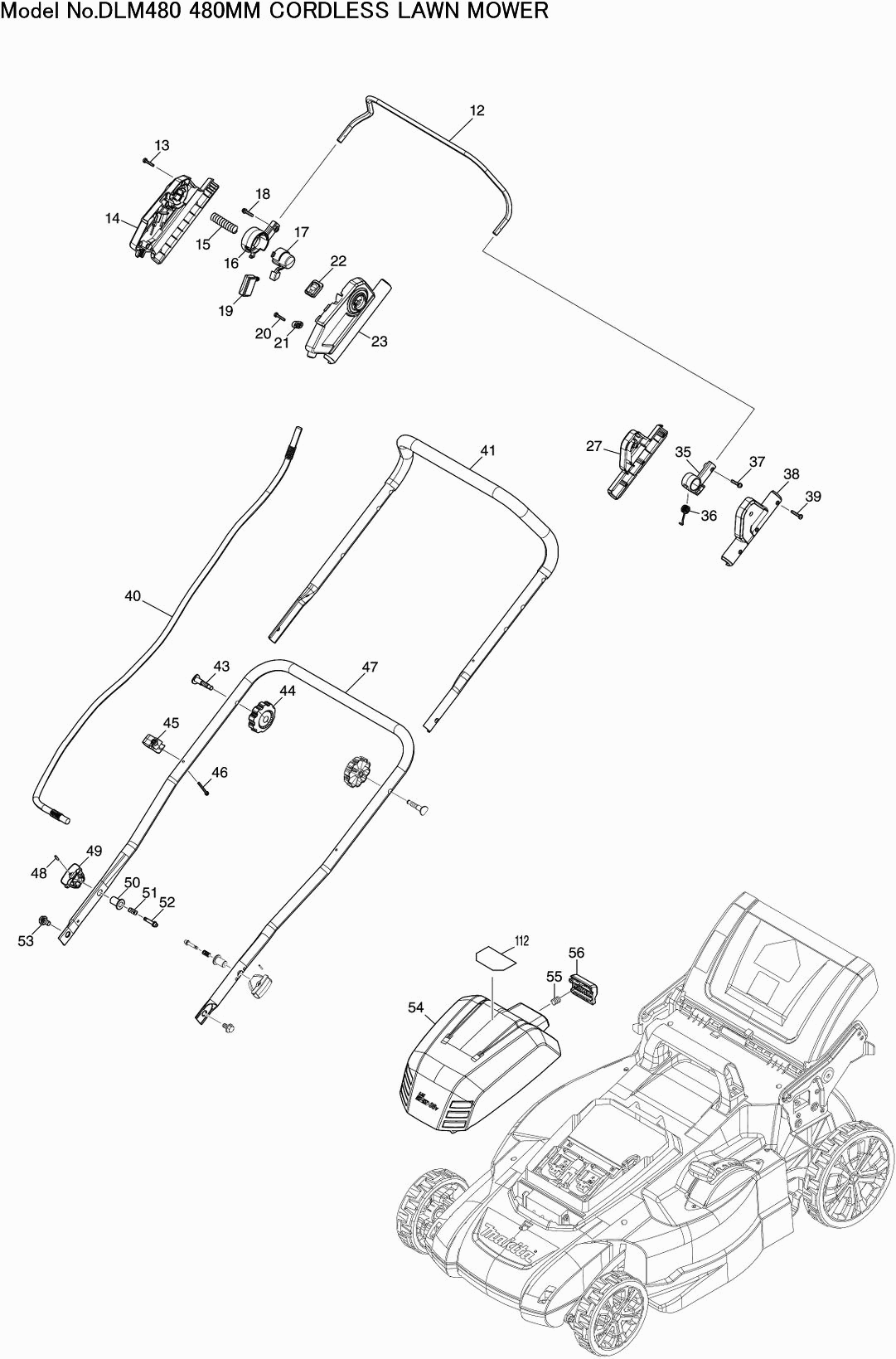

Dessins des Makita DLM480
Liste de pièces de rechange des Makita DLM480
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Levier de changement DLM532/533 | ||||
| 012 | 327424-8 | 7.44 | 8.93 | |
| Vis autotaraudeuse 4x20 | ||||
| 013 | 266424-2 | 0.83 | 1.00 | |
| Boîtier d'interrupteur DLM480/538 | ||||
| 014 | 183V31-7 | 4.73 | 5.68 | |
| Pas d'informations disponibles, non commandable | ||||
| 014C10 | 8045G7-5 | |||
| Ressort de compression 15 DLM460 | ||||
| 015 | 231227-3 | 0.83 | 1.00 | |
| Support de commutateur R DML481/539 | ||||
| 016 | 413A99-6 | 1.10 | 1.32 | |
| Bouton de déverrouillage DML481/539 | ||||
| 017 | 413B00-7 | 1.30 | 1.56 | |
| Vis 4x20 | ||||
| 018 | 911138-5 | 0.83 | 1.00 | |
| Interrupteur C3Xa-1Pspm Dsp600 | ||||
| 019 | 651083-9 | 19.88 | 23.86 | |
| Support de serrage | ||||
| 021 | 687053-2 | 0.83 | 1.00 | |
| Circuit de commutation CPL DML481/539 | ||||
| 022 | 141H35-1 | 11.04 | 13.25 | |
| Étiquette A/U AS1925 | ||||
| 022C10 | 810D46-0 | 2.80 | 3.36 | |
| Bâti d'interrupteur LM001/2J | ||||
| 027 | 183U21-4 | 1.88 | 2.26 | |
| Support de levier de commutation L DLM533 | ||||
| 035 | 459863-5 | 1.72 | 2.06 | |
| Écrou hexagonal M4 | ||||
| 035C10 | 931102-0 | 0.83 | 1.00 | |
| Ressort de torsion 12 DLM532/533 | ||||
| 036 | 232575-3 | 0.83 | 1.00 | |
| Unité de câble d'alimentation DLM480 | ||||
| 040 | 699198-4 | 17.97 | 21.56 | |
| Levier supérieur LM001/2J | ||||
| 041 | 327871-3 | 17.97 | 21.56 | |
| Boulon M8x50 LM001/2J | ||||
| 043 | 265C08-1 | 0.83 | 1.00 | |
| Ecrou à ailettes M8 LM001/2J | ||||
| 044 | 265C06-5 | 1.10 | 1.32 | |
| Pince à fil LM001/2J | ||||
| 045 | 413944-9 | 0.83 | 1.00 | |
| Vis 4x35 | ||||
| 046 | 911163-6 | 0.83 | 1.00 | |
| Levier assy LM001J | ||||
| 047 | 122A73-0 | 17.97 | 21.56 | |
| Goupille de tension 2.5-16 | ||||
| 048 | 258004-8 | 0.83 | 1.00 | |
| Bouton LM001J | ||||
| 049 | 413943-1 | 1.10 | 1.32 | |
| Porte-Verrou LM001J | ||||
| 050 | 327877-1 | 1.88 | 2.26 | |
| Ressort de compression 8 | ||||
| 051 | 234121-8 | 0.83 | 1.00 | |
| Goupille de Verrouillage LM001J | ||||
| 052 | 327876-3 | 1.88 | 2.26 | |
| Boulon à écrou M8 LM001/2J | ||||
| 053 | 265C07-3 | 0.83 | 1.00 | |
| Couvercle de batterie complet DLM480/539 | ||||
| 054 | 141F56-1 | 12.90 | 15.48 | |
| Étiquette "avertissement" | ||||
| 054C10 | 890380-0 | 2.80 | 3.36 | |
| Ressort de compression 7 | ||||
| 055 | 231037-8 | 0.83 | 1.00 | |
| Poignée de broche DML481/539 | ||||
| 056 | 413B03-1 | 0.83 | 1.00 | |
| Couvercle arrière complet DML481/539 | ||||
| 057 | 141J54-9 | 8.63 | 10.36 | |
| Pas d'informations disponibles, non commandable | ||||
| 058 | 8047H5-8 | |||
| Ressort de compression 8mm LM001/2J | ||||
| 061 | 232721-8 | 1.10 | 1.32 | |
| Tige 6mm LM001J | ||||
| 062 | 327874-7 | 2.21 | 2.65 | |
| Support de poignée droite LM001/2J | ||||
| 063 | 347867-8 | 11.04 | 13.25 | |
| Vis à tête conique 5x30mm | ||||
| 064 | 266553-1 | 0.83 | 1.00 | |
| Parker 5x20mm LM001/2J | ||||
| 065 | 265C05-7 | 0.83 | 1.00 | |
| Circlip E-5 | ||||
| 066 | 961018-5 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 066-1 | 259084-7 | |||
| Support de poignée gauche LM001/2J | ||||
| 067 | 347866-0 | 11.04 | 13.25 | |
| Logement de Batterie DLM382/432 | ||||
| 069 | 183N35-1 | 4.58 | 5.50 | |
| Stylo en caoutchouc 6 | ||||
| 069C10 | 263005-3 | 0.83 | 1.00 | |
| Unité de raccordement (3 contacts) | ||||
| 070 | 644809-6 | 4.08 | 4.90 | |
| Étiquette de no. de série DLM480 | ||||
| 073 | 8114E2-8 | 0.83 | 1.00 | |
| Plaque de nom DLM480 | ||||
| 074 | 8114D9-7 | 0.83 | 1.00 | |
| Poignée LM001/2J | ||||
| 076 | 413938-4 | 2.53 | 3.04 | |
| Couvercle complet DLM480 | ||||
| 078 | 141J46-8 | 26.17 | 31.40 | |
| Joint d'étanchéité DLM480 | ||||
| 078C10 | 422789-4 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 078C20 | 8031N0-1 | |||
| Plaque de hauteur LM001/2J | ||||
| 080 | 162993-0 | 6.74 | 8.09 | |
| Clé de sécurité DLM460 | ||||
| 081 | 643535-4 | 3.22 | 3.86 | |
| Pas d'informations disponibles, non commandable | ||||
| 082 | 265C97-6 | |||
| Ajusteur de hauteur LM001/2J | ||||
| 083 | 413939-2 | 1.10 | 1.32 | |
| Barrette de serrage * | ||||
| 086 | 687051-6 | 0.83 | 1.00 | |
| Capuchon arrière LM001J | ||||
| 090 | 413924-5 | 2.92 | 3.50 | |
| Controleur DLM480/538 | ||||
| 092 | 620G78-5 | 92.80 | 111.36 | |
| Couvercle du moteur DML481/539 | ||||
| 095 | 413B05-7 | 7.67 | 9.20 | |
| Moteur DC DML481/539 | ||||
| 096 | 629A90-6 | 220.09 | 264.11 | |
| Support moteur cpl DML481/539 | ||||
| 097 | 141H61-0 | 12.90 | 15.48 | |
| Boulon à six pans creux M8x16 | ||||
| 098 | 922422-3 | 0.83 | 1.00 | |
| Plaque intermédiaire du moteur DLM532/533 | ||||
| 099 | 459853-8 | 2.08 | 2.50 | |
| Vis à tôle 4X14 Ga7020 A | ||||
| 100 | 266385-6 | 0.83 | 1.00 | |
| Boulon Allen M8x30 LM001/2J | ||||
| 101 | 265C22-7 | 0.83 | 1.00 | |
| Ventilateur 170 LM001/2J | ||||
| 102 | 240229-8 | 3.70 | 4.44 | |
| Support de maillage 48cm LM001J | ||||
| 103 | 313393-9 | 4.73 | 5.68 | |
| Cirkelmes 48cm | ||||
| 105 | 191V97-3 | 17.87 | 21.44 | |
| Vis de lame de coupe M8x35mm DLM532 A | ||||
| 106 | 265A69-9 | 0.83 | 1.00 | |
| Plateau de coupe DLM480 | ||||
| 107 | 413A62-9 | 55.32 | 66.38 | |
| Plaque de verrouillage LM001/2J | ||||
| 109 | 347870-9 | 0.83 | 1.00 | |
| Ressort de compression 17 LM001/2J | ||||
| 110 | 232717-9 | 2.21 | 2.65 | |
| Écrou frein M6 LM001/2J | ||||
| 111 | 252301-4 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 112 | 8046H7-8 | |||
| Rondelle 8 | ||||
| 113 | 253731-2 | 0.83 | 1.00 | |
| Tige de connexion R LM001/2J | ||||
| 114 | 347873-3 | 9.80 | 11.76 | |
| Tige de connexion F LM001J | ||||
| 115 | 347872-5 | 5.96 | 7.15 | |
| Pas d'informations disponibles, non commandable | ||||
| 117 | 961012-7 | |||
| Pas d'informations disponibles, non commandable | ||||
| 117-1 | 259085-5 | |||
| Rondelle 8 | ||||
| 118 | 267281-1 | 0.83 | 1.00 | |
| Porte-tige LM001/2J | ||||
| 119 | 313389-0 | 8.63 | 10.36 | |
| Ajusteur de hauteur LM001/2J | ||||
| 120 | 327872-1 | 3.31 | 3.97 | |
| Tige 7mm LM001/2J | ||||
| 122 | 327873-9 | 0.83 | 1.00 | |
| Plaque LM001/2J | ||||
| 124 | 347869-4 | 0.83 | 1.00 | |
| Boulon à bride M8x12 | ||||
| 125 | 265324-3 | 1.21 | 1.45 | |
| Roue avant 180mm LM001/2J | ||||
| 126 | 141E34-5 | 11.42 | 13.70 | |
| Roulement à billes 6001Ddw A | ||||
| 127 | 210163-6 | 1.21 | 1.45 | |
| Essieu avant LM001J | ||||
| 128 | 162991-4 | 9.80 | 11.76 | |
| Roue arrière 230mm LM001/2J | ||||
| 134 | 141E35-3 | 12.90 | 15.48 | |
| Vis 5x10 | ||||
| 141 | 251951-2 | 0.83 | 1.00 | |
| Support d'axe arrière LM001/2J | ||||
| 143 | 313390-5 | 2.53 | 3.04 | |
| Essieu arrière LM001J | ||||
| 144 | 162992-2 | 16.24 | 19.49 | |
| Serre-fil 19 LM001/2J | ||||
| 146 | 347865-2 | 0.83 | 1.00 | |
| Support de sac d'herbe LM001J | ||||
| 153 | 162A29-1 | 12.90 | 15.48 | |
| Sac de récupération d'herbe | ||||
| 154 | 162A28-3 | 17.87 | 21.44 | |
