Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DLM463'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

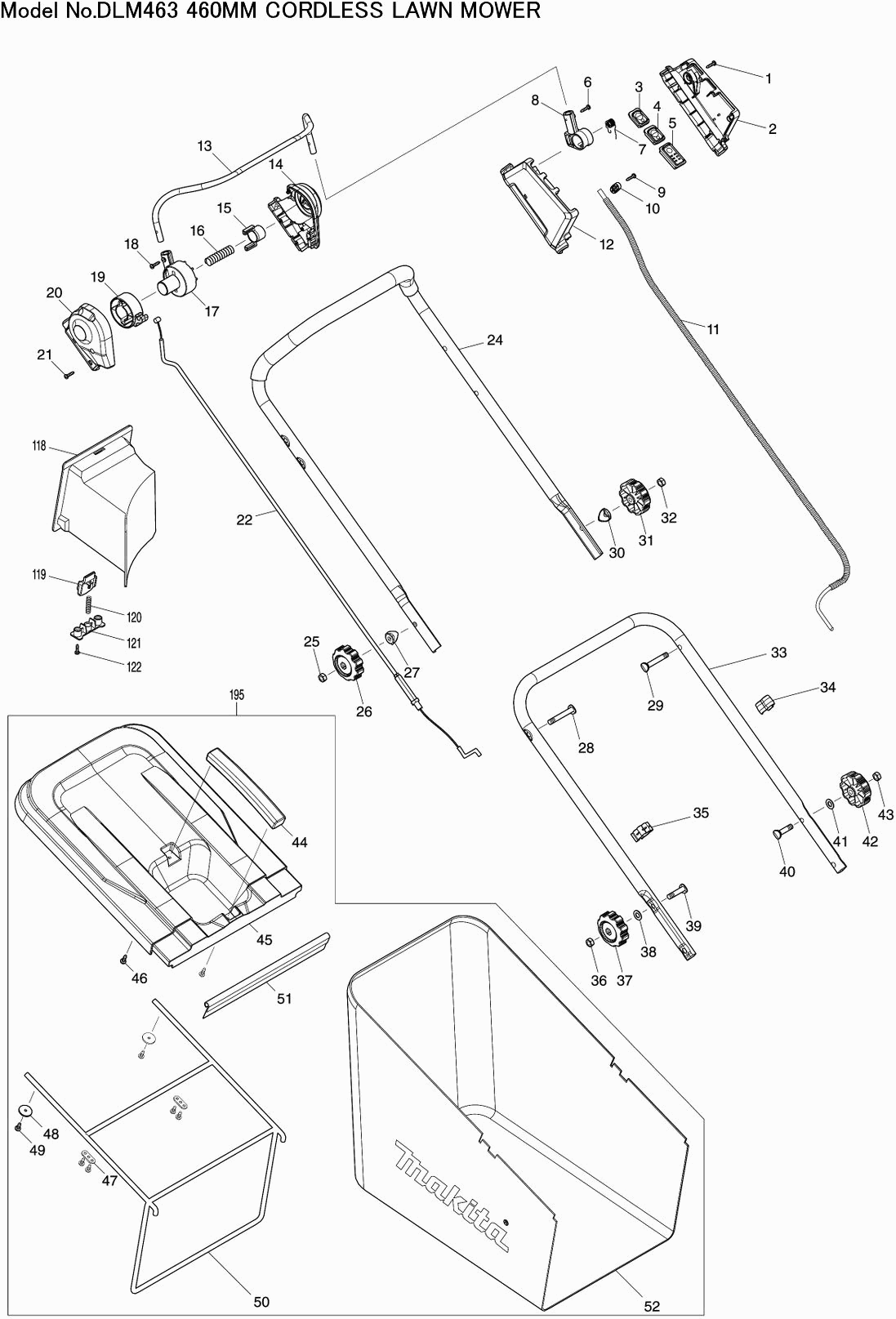

Dessins des Makita DLM463
Liste de pièces de rechange des Makita DLM463
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 001 | 266326-2 | |||
| Boîte d'interrupteur DLM460 | ||||
| 002 | 183K45-0 | 6.60 | 7.92 | |
| Circuit de commutation A DLM460 | ||||
| 003 | 140F09-7 | 11.16 | 13.39 | |
| Étiquette A/U AS1925 | ||||
| 003C10 | 810D46-0 | 2.80 | 3.36 | |
| Circuit de commutation B DLM460 | ||||
| 004 | 140F10-2 | 11.16 | 13.39 | |
| Étiquette On/Off DLM460 | ||||
| 004C10 | 818A74-1 | 2.44 | 2.93 | |
| Circuit lumineux B DLM460 | ||||
| 005 | 140F08-9 | 14.23 | 17.08 | |
| Lumière LED B DLM460 | ||||
| 005C10 | 818A73-3 | 2.05 | 2.46 | |
| Vis à tôle 4x22 | ||||
| 006 | 266324-6 | 0.83 | 1.00 | |
| Ressort de torsion 12 DLM460 | ||||
| 007 | 232470-7 | 0.83 | 1.00 | |
| Support de levier de gaz DLM460 | ||||
| 008 | 458803-0 | 2.45 | 2.94 | |
| Pas d'informations disponibles, non commandable | ||||
| 009 | 266326-2 | |||
| Support de serrage | ||||
| 010 | 687124-5 | 0.83 | 1.00 | |
| Câble de connexion DLM460 | ||||
| 011 | 699115-4 | 11.16 | 13.39 | |
| Boîte d'interrupteur DLM460 | ||||
| 012 | 183K45-0 | 6.60 | 7.92 | |
| Support de papillon DLM460 | ||||
| 013 | 327208-4 | 5.87 | 7.04 | |
| Boîte de levier DLM460 | ||||
| 014 | 183K56-5 | 5.22 | 6.26 | |
| Étiquette d'indication DLM460 | ||||
| 014C10 | 818A72-5 | 0.83 | 1.00 | |
| Bouton de blocage DLM460 | ||||
| 015 | 458807-2 | 1.70 | 2.04 | |
| Ressort de compression 15 DLM460 | ||||
| 016 | 231227-3 | 0.83 | 1.00 | |
| Manchon de guidon A DLM460 | ||||
| 017 | 458805-6 | 3.55 | 4.26 | |
| Vis à tôle 4x22 | ||||
| 018 | 266324-6 | 0.83 | 1.00 | |
| Manchon de guidon B DLM460 | ||||
| 019 | 458806-4 | 2.45 | 2.94 | |
| Boîte de levier DLM460 | ||||
| 020 | 183K56-5 | 5.22 | 6.26 | |
| Étiquette d'indication DLM460 | ||||
| 020C10 | 818A72-5 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 021 | 266326-2 | |||
| Câble d'accélérateur DLM460 | ||||
| 022 | 162509-1 | 5.88 | 7.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 024 | 327329-2 | |||
| Ecrou | ||||
| 025 | DA00000563 | 0.83 | 1.00 | |
| Bouton | ||||
| 026 | DA00000564 | 1.01 | 1.21 | |
| Bague de blocage courbée A DLM460 | ||||
| 027 | DA00000924 | 0.83 | 1.00 | |
| Boulon a tete bombee | ||||
| 028 | DA00000569 | 1.72 | 2.06 | |
| Boulon a tete bombee | ||||
| 029 | DA00000569 | 1.72 | 2.06 | |
| Bague de blocage courbée A DLM460 | ||||
| 030 | DA00000924 | 0.83 | 1.00 | |
| Bouton | ||||
| 031 | DA00000564 | 1.01 | 1.21 | |
| Ecrou | ||||
| 032 | DA00000563 | 0.83 | 1.00 | |
| Barre de poussée "dessous" | ||||
| 033 | 671001606 | 21.70 | 26.04 | |
| Serre-câble DLM460 | ||||
| 034 | 458810-3 | 1.24 | 1.49 | |
| Support de câble d'accélérateur Plm4630 A | ||||
| 035 | 671611001 | 1.01 | 1.21 | |
| Ecrou | ||||
| 036 | DA00000563 | 0.83 | 1.00 | |
| Bouton | ||||
| 037 | DA00000564 | 1.01 | 1.21 | |
| Rivet 8 | ||||
| 038 | 671007007 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 039 | DA00000880 | |||
| Pas d'informations disponibles, non commandable | ||||
| 040 | DA00000880 | |||
| Rivet 8 | ||||
| 041 | 671007007 | 0.83 | 1.00 | |
| Bouton | ||||
| 042 | DA00000564 | 1.01 | 1.21 | |
| Ecrou | ||||
| 043 | DA00000563 | 0.83 | 1.00 | |
| Poignée de bac de ramassage d'herbe | ||||
| 044 | 671454001 | 3.83 | 4.60 | |
| Couvercle supérieur | ||||
| 045 | 671467001 | 16.84 | 20.21 | |
| Pas d'informations disponibles, non commandable | ||||
| 046 | DA00000326 | |||
| Plaque d'arbre Dlm380 A | ||||
| 047 | DA00000335 | 0.83 | 1.00 | |
| Rivet 4mm | ||||
| 048 | DA00000025 | 0.83 | 1.00 | |
| Parker ST5x12 | ||||
| 049 | DA00000888 | 0.83 | 1.00 | |
| Support de sac à herbe | ||||
| 050 | 671001443 | 18.76 | 22.51 | |
| Rondelle de montage | ||||
| 051 | 671001353 | 1.72 | 2.06 | |
| Bac de ramassage 60l en nylon | ||||
| 052 | 671001418 | 30.23 | 36.28 | |
| Couvercle de la batterie DLM460 | ||||
| 054 | 140F02-1 | 8.52 | 10.22 | |
| Étiquette "avertissement" | ||||
| 054C10 | 890380-0 | 2.80 | 3.36 | |
| Étiquette d'avertissement DLM460 | ||||
| 054C20 | 818U29-6 | 0.83 | 1.00 | |
| Ressort à lames DLM460 | ||||
| 055 | 232471-5 | 1.01 | 1.21 | |
| Pas d'informations disponibles, non commandable | ||||
| 056 | 266326-2 | |||
| Levier de déblocage DLM480 | ||||
| 057 | 458809-8 | 1.21 | 1.45 | |
| Clé de sécurité DLM460 | ||||
| 058 | 643535-4 | 3.22 | 3.86 | |
| Circlip E-5 | ||||
| 059 | 961018-5 | 0.83 | 1.00 | |
| Tige pour vanne de batterie DLM460 | ||||
| 060 | 327209-2 | 1.21 | 1.45 | |
| Pas d'informations disponibles, non commandable | ||||
| 061 | 266326-2 | |||
| Couvercle de plateau de coupe DLM460 | ||||
| 062 | 458798-7 | 11.16 | 13.39 | |
| Plaque nominative DLM463 | ||||
| 063 | 858B50-9 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 064 | 266326-2 | |||
| Couvercle de moteur DLM460 | ||||
| 065 | 140F01-3 | 5.87 | 7.04 | |
| Stylo en caoutchouc 6 | ||||
| 065C10 | 263005-3 | 0.83 | 1.00 | |
| Moteur 2x18V DLM460 | ||||
| 066 | 629374-6 | 158.70 | 190.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 067 | 266326-2 | |||
| Support de blocage DLM460 | ||||
| 068 | 347456-9 | 2.45 | 2.94 | |
| Levier de frein DLM460 | ||||
| 069 | 347455-1 | 1.43 | 1.72 | |
| Ressort 15 DLM460 | ||||
| 070 | 232469-2 | 1.21 | 1.45 | |
| Bande de frein DLM480 A | ||||
| 071 | 140K44-5 | 11.19 | 13.43 | |
| Support de moteur DLM460 | ||||
| 072 | 140F06-3 | 9.52 | 11.42 | |
| Vis à six pans creux M8X22mm | ||||
| 073 | 922438-8 | 0.83 | 1.00 | |
| Stylo en caoutchouc 6 | ||||
| 073C10 | 263005-3 | 0.83 | 1.00 | |
| Support de frein DLM460 A | ||||
| 074 | 347506-0 | 3.65 | 4.38 | |
| Axe DLM460 A | ||||
| 075 | 327361-6 | 14.23 | 17.08 | |
| Vis 5x16 | ||||
| 076 | 911221-8 | 0.83 | 1.00 | |
| Boulon Allen m4x12 | ||||
| 077 | 922116-0 | 0.83 | 1.00 | |
| Rondelle 4 | ||||
| 078 | 253874-0 | 0.83 | 1.00 | |
| Vis 4x20 | ||||
| 079 | 266420-0 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 080 | 319908-0 | |||
| Vis 5x25 | ||||
| 081 | 911243-8 | 0.83 | 1.00 | |
| Couvercle de bande de frein DLM480 | ||||
| 082 | 140F51-8 | 9.52 | 11.42 | |
| Roulement à billes 6004ddw DLM463 | ||||
| 082C10 | 210237-3 | 2.21 | 2.65 | |
| Vis 5x25 | ||||
| 083 | 911243-8 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 084 | 266326-2 | |||
| Support de serrage | ||||
| 085 | 687124-5 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 086 | 266326-2 | |||
| Faisceau de câbles DLM460 | ||||
| 087 | 632M81-0 | 5.88 | 7.06 | |
| Contrôleur DLM463 | ||||
| 088 | 620E91-1 | 129.67 | 155.60 | |
| Tampon de remplissage DLM460 | ||||
| 089 | 422351-5 | 0.83 | 1.00 | |
| Couvercle de plateau de coupe DLM460 | ||||
| 090 | 458799-5 | 16.13 | 19.36 | |
| Vis à six pans creux M8X22mm | ||||
| 091 | 922438-8 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 092 | 266326-2 | |||
| Boite de terminaison DLM460 | ||||
| 093 | 183K40-0 | 8.52 | 10.22 | |
| Stylo en caoutchouc 6 | ||||
| 093C10 | 263005-3 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 094 | 266326-2 | |||
| Unité de raccordement (3 contacts) | ||||
| 095 | 644809-6 | 4.08 | 4.90 | |
| Étiquette numéro de série DLM463 | ||||
| 096 | 858B51-7 | 0.83 | 1.00 | |
| Boite de terminaison DLM460 | ||||
| 097 | 183K40-0 | 8.52 | 10.22 | |
| Pas d'informations disponibles, non commandable | ||||
| 098 | 266326-2 | |||
| Couvercle du poignée DLM460 | ||||
| 099 | 458797-9 | 0.83 | 1.00 | |
| Tampon de remplissage DLM460 | ||||
| 100 | 422350-7 | 0.83 | 1.00 | |
| Filtre de ligne | ||||
| 101 | 688163-8 | 0.83 | 1.00 | |
| Interrupteur C3Xa-1Pspm Dsp600 | ||||
| 102 | 651083-9 | 19.88 | 23.86 | |
| Plaque intermédiaire DLM460 | ||||
| 103 | 458808-0 | 4.57 | 5.48 | |
| Pas d'informations disponibles, non commandable | ||||
| 104 | 266326-2 | |||
| Support de maille circulaire DLM460 | ||||
| 105 | 140F05-5 | 28.85 | 34.62 | |
| Lame circulaire 460Mm DLM460 A | ||||
| 106 | 1910N1-8 | 23.65 | 28.38 | |
| Vis de lame de coupe M8x35mm DLM532 A | ||||
| 114 | 265A69-9 | 0.83 | 1.00 | |
| Couvercle d'éjection DLM460 | ||||
| 115 | DA00001295 | 11.19 | 13.43 | |
| Étiquette d'avertissement DLM460 | ||||
| 116 | 818A77-5 | 0.83 | 1.00 | |
| Mulchplug | ||||
| 118 | 671660001 | 8.52 | 10.22 | |
| Bouton de fixation | ||||
| 119 | 671316004 | 1.01 | 1.21 | |
| Ressort | ||||
| 120 | 671011005 | 1.72 | 2.06 | |
| Plateau De Pression | ||||
| 121 | 671317001 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 122 | DA00000603 | |||
| Boulon De Flasque | ||||
| 123 | DA00000562 | 0.83 | 1.00 | |
| Support de poignée R DLM460 | ||||
| 124 | DA00001248 | 10.84 | 13.01 | |
| Ecrou de bride | ||||
| 125 | DA00000543 | 0.83 | 1.00 | |
| Pince pour couvercle de protection | ||||
| 126 | 671009017 | 0.83 | 1.00 | |
| Barre de renforcement | ||||
| 127 | 671001518 | 4.58 | 5.50 | |
| Ressort | ||||
| 128 | 671011101 | 1.21 | 1.45 | |
| Pince pour couvercle de protection | ||||
| 129 | 671009017 | 0.83 | 1.00 | |
| Ecrou de bride | ||||
| 130 | DA00000543 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 131 | DA00000537 | |||
| Support de poignée L DLM460 | ||||
| 132 | DA00001249 | 10.84 | 13.01 | |
| Boulon De Flasque | ||||
| 133 | DA00000562 | 0.83 | 1.00 | |
| Vis M6x12 | ||||
| 134 | 671002019 | 0.83 | 1.00 | |
| Plaque de réglage de hauteur DLM461 A | ||||
| 135 | 459361-9 | 4.08 | 4.90 | |
| Ecrou de bride | ||||
| 136 | DA00000543 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 137 | DA00000537 | |||
| Plateau de coupe DLM460 A | ||||
| 138 | DA00001294 | 166.13 | 199.36 | |
| Ressort d'extension | ||||
| 139 | 671011125 | 1.21 | 1.45 | |
| Pas d'informations disponibles, non commandable | ||||
| 140 | DA00001154 | |||
| Ecrou | ||||
| 141 | DA00000549 | 0.83 | 1.00 | |
| Ecrou | ||||
| 142 | DA00000549 | 0.83 | 1.00 | |
| Capuchon de protection de roue | ||||
| 145 | DA00000536 | 2.80 | 3.36 | |
| Pas d'informations disponibles, non commandable | ||||
| 146 | DA00000537 | |||
| Pas d'informations disponibles, non commandable | ||||
| 147 | DA00000538 | |||
| Roue arrière | ||||
| 148 | 671020160 | 19.80 | 23.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 149 | DA00000538 | |||
| Vis | ||||
| 150 | 671002030 | 1.21 | 1.45 | |
| Poignée DLM460Z A | ||||
| 151 | DA00001174 | 5.22 | 6.26 | |
| Ecrou | ||||
| 152 | DA00000549 | 0.83 | 1.00 | |
| Manche de manche DLM460 A | ||||
| 153 | DA00001058 | 3.06 | 3.67 | |
| Pas d'informations disponibles, non commandable | ||||
| 154 | DA00001175 | |||
| Vis M6x12 | ||||
| 155 | 671002019 | 0.83 | 1.00 | |
| Bague de montage Plm4120N A | ||||
| 156 | DA00000542 | 0.83 | 1.00 | |
| Roulement de roue Kst Plm4120N A | ||||
| 157 | DA00001025 | 0.83 | 1.00 | |
| Ecrou de bride | ||||
| 158 | DA00000543 | 0.83 | 1.00 | |
| Bague de montage Plm4120N A | ||||
| 159 | DA00000542 | 0.83 | 1.00 | |
| Vis M6x12 | ||||
| 160 | 671002019 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 161 | DA00000538 | |||
| Roue arrière | ||||
| 162 | 671020160 | 19.80 | 23.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 163 | DA00000538 | |||
| Pas d'informations disponibles, non commandable | ||||
| 164 | DA00000537 | |||
| Capuchon de protection de roue | ||||
| 165 | DA00000536 | 2.80 | 3.36 | |
| Capuchon de roue 7" | ||||
| 166 | 671001176 | 7.44 | 8.93 | |
| Pas d'informations disponibles, non commandable | ||||
| 167 | DA00000537 | |||
| Pas d'informations disponibles, non commandable | ||||
| 168 | DA00000538 | |||
| Roue 7" | ||||
| 169 | 671020150 | 14.23 | 17.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 170 | DA00000538 | |||
| Ecrou | ||||
| 171 | DA00000549 | 0.83 | 1.00 | |
| Support De Palier | ||||
| 172 | 671445001 | 1.43 | 1.72 | |
| Arbre | ||||
| 173 | 671001786 | 21.70 | 26.04 | |
| Ecrou | ||||
| 174 | DA00000549 | 0.83 | 1.00 | |
| Support De Palier | ||||
| 175 | 671445001 | 1.43 | 1.72 | |
| Support De Palier | ||||
| 176 | 671418001 | 2.08 | 2.50 | |
| Extracteur m6x45 | ||||
| 177 | 671002028 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 178 | DA00000538 | |||
| Roue 7" | ||||
| 179 | 671020150 | 14.23 | 17.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 180 | DA00000538 | |||
| Pas d'informations disponibles, non commandable | ||||
| 181 | DA00000537 | |||
| Capuchon de roue 7" | ||||
| 182 | 671001176 | 7.44 | 8.93 | |
| Capot avant DLM460 | ||||
| 183 | DA00001251 | 11.16 | 13.39 | |
| Parker St4.2x10 | ||||
| 184 | DA00000911 | 0.83 | 1.00 | |
| Étiquette Makita DLM460 | ||||
| 185 | 818A75-9 | 0.83 | 1.00 | |
| Assemblage du bac à herbe DLM460 | ||||
| 195 | 127061-6 | 53.38 | 64.06 | |
