Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DLM462'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

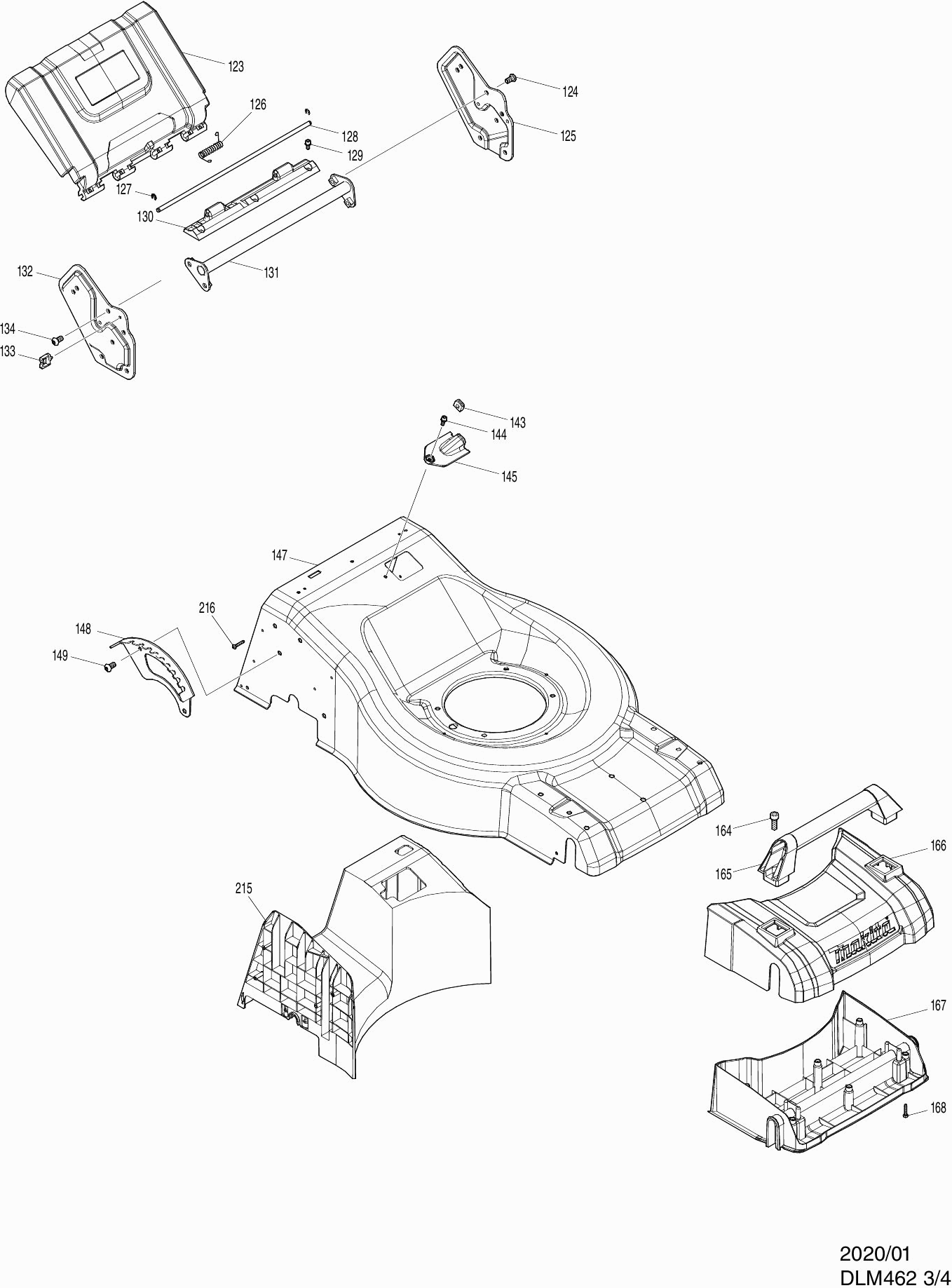

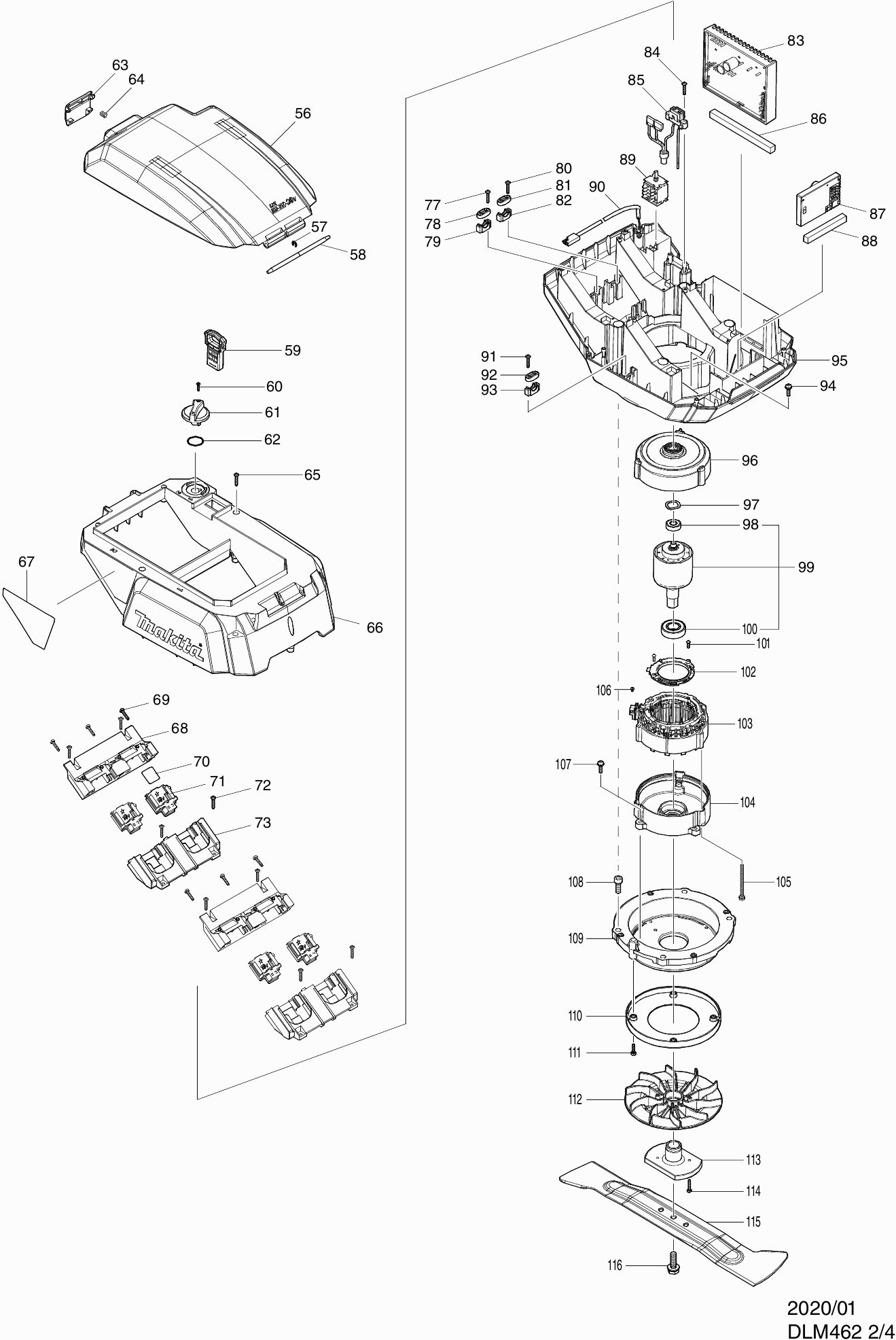

Dessins des Makita DLM462
Liste de pièces de rechange des Makita DLM462
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Levier d'entraînement DLM532/533 | ||||
| 001 | 327425-6 | 7.22 | 8.66 | |
| Support de levier DLM532/533 | ||||
| 002 | 459859-6 | 0.83 | 1.00 | |
| Ressort de torsion 12 DLM532/533 | ||||
| 003 | 232566-4 | 0.83 | 1.00 | |
| Vis 4x20 | ||||
| 004 | 911138-5 | 0.83 | 1.00 | |
| Support de levier L DLM532/533 | ||||
| 005 | 459864-3 | 2.38 | 2.86 | |
| Rondelle 5 | ||||
| 006 | 267136-0 | 0.98 | 1.18 | |
| Vis autotaraudeuse 4x20 | ||||
| 007 | 266424-2 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x20 | ||||
| 008 | 266424-2 | 0.83 | 1.00 | |
| Rondelle 5 | ||||
| 009 | 267136-0 | 0.98 | 1.18 | |
| Support de levier R DLM532/533 | ||||
| 010 | 459858-8 | 1.39 | 1.67 | |
| Vis 4x20 | ||||
| 011 | 911138-5 | 0.83 | 1.00 | |
| Support de levier DLM532/533 | ||||
| 012 | 459859-6 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x20 | ||||
| 013 | 266424-2 | 0.83 | 1.00 | |
| Assemblage de la boîte à commutateurs DLM532/533 | ||||
| 014 | 183N90-3 | 3.12 | 3.74 | |
| Circuit de commutation A DLM460 | ||||
| 015 | 140F09-7 | 11.82 | 14.18 | |
| Étiquette A/U AS1925 | ||||
| 015C10 | 810D46-0 | 2.71 | 3.25 | |
| Circuit de commutation B DLM460 | ||||
| 016 | 140F10-2 | 11.82 | 14.18 | |
| Étiquette On/Off DLM460 | ||||
| 016C10 | 818A74-1 | 2.36 | 2.83 | |
| Ressort de torsion 12 DLM532/533 | ||||
| 017 | 232575-3 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x20 | ||||
| 018 | 266424-2 | 0.83 | 1.00 | |
| Support de serrage | ||||
| 019 | 687124-5 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 020 | 459860-1 | |||
| Indication du circuit DLM532 | ||||
| 021 | 620C48-0 | 12.53 | 15.04 | |
| Étiquette indication A | ||||
| 021C10 | 8007C8-5 | 1.66 | 1.99 | |
| Contrôleur de vitesse | ||||
| 022 | 620415-1 | 11.84 | 14.21 | |
| Interrupteur C3Xa-1Pspm Dsp600 | ||||
| 023 | 651083-9 | 19.29 | 23.15 | |
| Pas d'informations disponibles, non commandable | ||||
| 024 | 459866-9 | |||
| O-ring 26mm DLM532/533 | ||||
| 025 | 213897-0 | 0.83 | 1.00 | |
| Assemblage de la boîte à commutateurs DLM532/533 | ||||
| 026 | 183N90-3 | 3.12 | 3.74 | |
| Vis autotaraudeuse 4x20 | ||||
| 027 | 266424-2 | 0.83 | 1.00 | |
| Levier de vitesse DLM532/533 | ||||
| 028 | 459865-1 | 1.18 | 1.42 | |
| Vis autotaraudeuse 4x20 | ||||
| 029 | 266424-2 | 0.83 | 1.00 | |
| Vis 4x20 | ||||
| 030 | 911138-5 | 0.83 | 1.00 | |
| Support de levier de commutation L DLM533 | ||||
| 031 | 459863-5 | 1.67 | 2.00 | |
| Écrou hexagonal M4 | ||||
| 031C10 | 931102-0 | 0.83 | 1.00 | |
| Levier de changement DLM532/533 | ||||
| 032 | 327424-8 | 7.22 | 8.66 | |
| Support de levier de changement R DLM533 | ||||
| 033 | 459856-2 | 2.02 | 2.42 | |
| Écrou hexagonal M4 | ||||
| 033C10 | 931102-0 | 0.83 | 1.00 | |
| Vis 4x20 | ||||
| 034 | 911138-5 | 0.83 | 1.00 | |
| Ensemble de boîtes de commutation DLM532/533 | ||||
| 035 | 183P40-0 | 3.96 | 4.75 | |
| Pas d'informations disponibles, non commandable | ||||
| 035-1 | 183X73-3 | |||
| Étiquette indication B | ||||
| 035C10 | 8007C6-9 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 036 | 459857-0 | |||
| Ressort de compression 15 DLM460 | ||||
| 037 | 231227-3 | 0.83 | 1.00 | |
| Commutateur | ||||
| 038 | 632E26-0 | 10.99 | 13.19 | |
| Support de serrage | ||||
| 039 | 687124-5 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x20 | ||||
| 040 | 266424-2 | 0.83 | 1.00 | |
| Ensemble de boîtes de commutation DLM532/533 | ||||
| 041 | 183P40-0 | 3.96 | 4.75 | |
| Pas d'informations disponibles, non commandable | ||||
| 041-1 | 183X73-3 | |||
| Étiquette indication B | ||||
| 041C10 | 8007C6-9 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x20 | ||||
| 042 | 266424-2 | 0.83 | 1.00 | |
| Faisceau de câbles DLM532/533 | ||||
| 043 | 699143-9 | 30.70 | 36.84 | |
| Pôle de poussée au-dessus DLM532/533 | ||||
| 044 | 327421-4 | 17.38 | 20.86 | |
| Capuchon d'écrou M8 DLM532/533 | ||||
| 045 | 252278-3 | 0.83 | 1.00 | |
| Barre de poussée sous DLM462 | ||||
| 046 | 327423-0 | 17.38 | 20.86 | |
| Vis à fente M8x38mm DLM532/533 | ||||
| 047 | 265A62-3 | 0.83 | 1.00 | |
| Vis à fente M8x38mm DLM532/533 | ||||
| 048 | 265A62-3 | 0.83 | 1.00 | |
| Capuchon d'écrou M8 DLM532/533 | ||||
| 049 | 252278-3 | 0.83 | 1.00 | |
| Serre-câble DLM532/533 | ||||
| 050 | 459905-5 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 051 | 921451-3 | |||
| Serre-câble DLM532/533 | ||||
| 052 | 459905-5 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 053 | 921451-3 | |||
| Faisceau de câbles A DLM532/533 | ||||
| 054 | 699142-1 | 5.06 | 6.07 | |
| Bac de ramassage d'herbe DLM462 | ||||
| 055 | 127433-5 | 44.96 | 53.95 | |
| Pas d'informations disponibles, non commandable | ||||
| 055-1 | 162996-4 | |||
| Couvercle de batterie DLM532/533 | ||||
| 056 | 140S03-7 | 12.22 | 14.66 | |
| Étiquette "avertissement" | ||||
| 056C10 | 890380-0 | 2.71 | 3.25 | |
| Circlip E-5 | ||||
| 057 | 961018-5 | 0.83 | 1.00 | |
| Tige 6mm DLM532/533 | ||||
| 058 | 327536-7 | 0.83 | 1.00 | |
| Clé de sécurité DLM460 | ||||
| 059 | 643535-4 | 3.12 | 3.74 | |
| Vis M3x14 | ||||
| 060 | 266404-8 | 0.83 | 1.00 | |
| Levier de changement A DLM532/533 | ||||
| 061 | 459851-2 | 0.98 | 1.18 | |
| O-ring 24mm DLM532/533 | ||||
| 062 | 213896-2 | 0.83 | 1.00 | |
| Levier de blocage DLM532/533 | ||||
| 063 | 459852-0 | 0.83 | 1.00 | |
| Ressort de compression 7 | ||||
| 064 | 231037-8 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x20 | ||||
| 065 | 266424-2 | 0.83 | 1.00 | |
| Couvre-carter de tonte DLM532 | ||||
| 066 | 459847-3 | 15.60 | 18.72 | |
| Plaque signalétique DLM462 | ||||
| 067 | 856P63-8 | 2.71 | 3.25 | |
| Boîtier de batterie DLM462/532 | ||||
| 068 | 183N78-3 | 6.38 | 7.66 | |
| Stylo en caoutchouc 6 | ||||
| 068C10 | 263005-3 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x20 | ||||
| 069 | 266424-2 | 0.83 | 1.00 | |
| Étiquette numéro de série DLM462 | ||||
| 070 | 856P71-9 | 0.83 | 1.00 | |
| Unité de raccordement (3 contacts) | ||||
| 071 | 644809-6 | 3.96 | 4.75 | |
| Vis autotaraudeuse 4x20 | ||||
| 072 | 266424-2 | 0.83 | 1.00 | |
| Boîtier de batterie DLM462/532 | ||||
| 073 | 183N78-3 | 6.38 | 7.66 | |
| Stylo en caoutchouc 6 | ||||
| 073C10 | 263005-3 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x20 | ||||
| 077 | 266424-2 | 0.83 | 1.00 | |
| Support de serrage | ||||
| 078 | 687124-5 | 0.83 | 1.00 | |
| Barrette de serrage * | ||||
| 079 | 687051-6 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x20 | ||||
| 080 | 266424-2 | 0.83 | 1.00 | |
| Support de serrage | ||||
| 081 | 687124-5 | 0.83 | 1.00 | |
| Barrette de serrage * | ||||
| 082 | 687051-6 | 0.83 | 1.00 | |
| Contrôleur DLM462 | ||||
| 083 | 620C44-8 | 324.72 | 389.66 | |
| Vis autotaraudeuse 4x20 | ||||
| 084 | 266424-2 | 0.83 | 1.00 | |
| Faisceau de fils B DLM532/533 | ||||
| 085 | 632P74-5 | 9.24 | 11.09 | |
| Tampon B DLM532/533 | ||||
| 086 | 422529-0 | 0.83 | 1.00 | |
| Contrôleur DLM532/533 | ||||
| 087 | 620C47-2 | 99.33 | 119.20 | |
| Tampon A DLM532/533 | ||||
| 088 | 422528-2 | 0.83 | 1.00 | |
| Interrupteur 1703,4703 DLM532 | ||||
| 089 | 651444-3 | 12.22 | 14.66 | |
| Faisceau de câbles C DLM532/533 | ||||
| 090 | 699145-5 | 8.21 | 9.85 | |
| Vis autotaraudeuse 4x20 | ||||
| 091 | 266424-2 | 0.83 | 1.00 | |
| Support de serrage | ||||
| 092 | 687124-5 | 0.83 | 1.00 | |
| Barrette de serrage * | ||||
| 093 | 687051-6 | 0.83 | 1.00 | |
| Vis Vk 20mm | ||||
| 094 | 911233-1 | 0.83 | 1.00 | |
| Plaque inférieure DLM532/533 | ||||
| 095 | 459848-1 | 17.38 | 20.86 | |
| Carter de moteur supérieur DLM532/533 | ||||
| 096 | 319869-4 | 8.21 | 9.85 | |
| Rondelle de blocage de 19mm DLM532/533 | ||||
| 097 | 253455-0 | 0.83 | 1.00 | |
| Roulement à billes 6000ddw | ||||
| 098 | 210141-6 | 1.18 | 1.42 | |
| Ensemble moteur DLM532/533 | ||||
| 099 | 519606-8 | 112.06 | 134.47 | |
| Pas d'informations disponibles, non commandable | ||||
| 100 | 211387-7 | |||
| Vis Parker 2x8mm DLM532/533 | ||||
| 101 | 265B29-7 | 0.83 | 1.00 | |
| Contrôleur B DLM532/533 | ||||
| 102 | 620B88-2 | 19.23 | 23.08 | |
| Champ DLM532/533 | ||||
| 103 | 629465-3 | 112.06 | 134.47 | |
| Carter de moteur inférieur DLM532/533 | ||||
| 104 | 319870-9 | 9.24 | 11.09 | |
| Vis 5X70 * | ||||
| 105 | 911691-1 | 1.18 | 1.42 | |
| Vis M3X6 | ||||
| 106 | 652031-1 | 0.83 | 1.00 | |
| Vis Vk 20mm | ||||
| 107 | 911233-1 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 108 | 922441-9 | |||
| Supports de moteur DLM532/533 | ||||
| 109 | 319867-8 | 17.38 | 20.86 | |
| Plaque intermédiaire du moteur DLM532/533 | ||||
| 110 | 459853-8 | 2.02 | 2.42 | |
| Vis 4x16 | ||||
| 111 | 911126-2 | 0.83 | 1.00 | |
| Ventilateur 170 DLM532/533 | ||||
| 112 | 240205-2 | 5.06 | 6.07 | |
| Support de lame circulaire DLM462 | ||||
| 113 | 319882-2 | 7.22 | 8.66 | |
| Vis autotaraudeuse 4x20 | ||||
| 114 | 266424-2 | 0.83 | 1.00 | |
| Cirkelmes 460mm DLM465 | ||||
| 115 | 191W86-4 | 20.00 | 24.00 | |
| Cirkelmes 460mm DLM465 | ||||
| 115A | 191W86-4 | 20.00 | 24.00 | |
| Cirkelmes 460mm DLM465 | ||||
| 115B | 191W86-4 | 20.00 | 24.00 | |
| Vis de lame de coupe M8x35mm DLM532 A | ||||
| 116 | 265A69-9 | 0.83 | 1.00 | |
| Mulchplug DLM462 | ||||
| 117 | 127515-3 | 10.00 | 12.00 | |
| Bouton de blocage DLM462/532 | ||||
| 118 | 459884-7 | 1.00 | 1.20 | |
| Ressort de compression 7 | ||||
| 119 | 231401-3 | 0.83 | 1.00 | |
| Porte-bouton de blocage DLM462/532 | ||||
| 120 | 459885-5 | 1.00 | 1.20 | |
| Vis autotaraudeuse 4x20 | ||||
| 121 | 266424-2 | 0.83 | 1.00 | |
| Couvercle d'éjecteur DLM462 | ||||
| 123 | 140R95-0 | 13.83 | 16.60 | |
| Étiquette d'avertissement | ||||
| 123C10 | 8007P8-6 | 0.83 | 1.00 | |
| Vis à six pans creux M8 DLM532/533 | ||||
| 124 | 265B20-5 | 0.83 | 1.00 | |
| Support de tige de poussée L DLM532 | ||||
| 125 | 347579-3 | 8.21 | 9.85 | |
| Ressort de torsion 6mm | ||||
| 126 | 233597-6 | 0.83 | 1.00 | |
| Circlip E-5 | ||||
| 127 | 961018-5 | 0.83 | 1.00 | |
| Axe 6mm DLM462 | ||||
| 128 | 327419-1 | 2.36 | 2.83 | |
| Boulon BTR M5x12mm Ck | ||||
| 129 | 922213-2 | 0.83 | 1.00 | |
| Porte-couvercle DLM462 | ||||
| 130 | 459879-0 | 3.96 | 4.75 | |
| Poignée arrière DLM462 | ||||
| 131 | 162693-2 | 10.50 | 12.60 | |
| Support de poignée droit DLM533 | ||||
| 132 | 347578-5 | 7.22 | 8.66 | |
| Pince | ||||
| 133 | 451825-9 | 0.83 | 1.00 | |
| Vis à six pans creux M8 DLM532/533 | ||||
| 134 | 265B20-5 | 0.83 | 1.00 | |
| Ressort pour vanne DLM532/533 | ||||
| 135 | 232628-8 | 3.12 | 3.74 | |
| Tige de raccordement DLM462 | ||||
| 136 | 347581-6 | 25.36 | 30.43 | |
| Rondelle 6x12mm | ||||
| 137 | 941151-9 | 0.83 | 1.00 | |
| Écrou frein 6-10 | ||||
| 138 | 252014-7 | 0.83 | 1.00 | |
| Rondelle 8 | ||||
| 139 | 267216-2 | 0.83 | 1.00 | |
| Écrou frein 6-10 | ||||
| 140 | 252014-7 | 0.83 | 1.00 | |
| Rondelle 6x12mm | ||||
| 141 | 941151-9 | 0.83 | 1.00 | |
| Rondelle 8 | ||||
| 142 | 253762-1 | 0.98 | 1.18 | |
| Passage de câble DLM533 | ||||
| 143 | 422526-6 | 0.83 | 1.00 | |
| Boulon BTR M5x12mm Ck | ||||
| 144 | 922213-2 | 0.83 | 1.00 | |
| Protecteur de câble DLM532 | ||||
| 145 | 459880-5 | 0.83 | 1.00 | |
| Passe-câble DLM532/533 | ||||
| 146 | 683A20-1 | 0.83 | 1.00 | |
| Plateau de coupe DLM462 | ||||
| 147 | 347560-4 | 118.43 | 142.12 | |
| Plaque de hauteur DLM532/533 | ||||
| 148 | 347582-4 | 3.97 | 4.76 | |
| Vis à six pans creux M8 DLM532/533 | ||||
| 149 | 265B20-5 | 0.83 | 1.00 | |
| Vis hexagonale à embase M6X12 | ||||
| 150 | 922311-2 | 0.83 | 1.00 | |
| Capuchon d'essieu arrière DLM532/533 | ||||
| 151 | 313290-9 | 2.36 | 2.83 | |
| Pas d'informations disponibles, non commandable | ||||
| 164 | 922441-9 | |||
| Poignée pour DLM462 | ||||
| 165 | 459870-8 | 5.06 | 6.07 | |
| Capot pour DLM462 | ||||
| 166 | 459873-2 | 13.82 | 16.58 | |
| Plaque inférieure de la plate-forme de tonte DLM46 | ||||
| 167 | 459874-0 | 13.82 | 16.58 | |
| Vis autotaraudeuse 4x20 | ||||
| 168 | 266424-2 | 0.83 | 1.00 | |
| Boulon à bride M8x12 | ||||
| 169 | 265324-3 | 1.18 | 1.42 | |
| Roulement à billes 6002ddw | ||||
| 170 | 211236-8 | 9.24 | 11.09 | |
| Assemblage de roue arrière DLM532/533 | ||||
| 171 | 127513-7 | 23.06 | 27.67 | |
| Roulement à billes 6002ddw | ||||
| 172 | 211236-8 | 9.24 | 11.09 | |
| Engrenage 49 DLM532/533 | ||||
| 173 | 226941-4 | 13.82 | 16.58 | |
| Rondelle de blocage S-12 | ||||
| 174 | 961052-5 | 0.83 | 1.00 | |
| Engrenage 12 DLM532/533 | ||||
| 175 | 226940-6 | 3.96 | 4.75 | |
| Plaque de support d'engrenage DLM532 | ||||
| 176 | 347586-6 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x20 | ||||
| 177 | 266424-2 | 0.83 | 1.00 | |
| Vis 5x12 | ||||
| 178 | 911213-7 | 0.83 | 1.00 | |
| Bouchon de roue DLM532/533 | ||||
| 179 | 459867-7 | 5.06 | 6.07 | |
| Vis 5x12 | ||||
| 180 | 911213-7 | 0.83 | 1.00 | |
| Porte-essieu arrière DLM532/533 P | ||||
| 181 | 327426-4 | 6.38 | 7.66 | |
| Roulement à billes 6001Ddw A | ||||
| 182 | 210163-6 | 1.18 | 1.42 | |
| Essieu arrière DLM462 | ||||
| 183 | 162691-6 | 28.02 | 33.62 | |
| Vis hexagonale à embase M6X12 | ||||
| 184 | 922311-2 | 0.83 | 1.00 | |
| Réglage de la hauteur DLM532/533 | ||||
| 185 | 162694-0 | 8.21 | 9.85 | |
| Porte-essieu arrière DLM532/533 P | ||||
| 186 | 327426-4 | 6.38 | 7.66 | |
| Roulement à billes 6001Ddw A | ||||
| 187 | 210163-6 | 1.18 | 1.42 | |
| Vis 5x12 | ||||
| 188 | 911213-7 | 0.83 | 1.00 | |
| Bouchon de roue DLM532/533 | ||||
| 189 | 459867-7 | 5.06 | 6.07 | |
| Vis 5x12 | ||||
| 190 | 911213-7 | 0.83 | 1.00 | |
| Plaque de support d'engrenage DLM532 | ||||
| 191 | 347586-6 | 0.83 | 1.00 | |
| Engrenage 49 DLM532/533 | ||||
| 192 | 226941-4 | 13.82 | 16.58 | |
| Engrenage 12 DLM532/533 | ||||
| 193 | 226940-6 | 3.96 | 4.75 | |
| Rondelle de blocage S-12 | ||||
| 194 | 961052-5 | 0.83 | 1.00 | |
| Roulement à billes 6002ddw | ||||
| 195 | 211236-8 | 9.24 | 11.09 | |
| Assemblage de roue arrière DLM532/533 | ||||
| 196 | 127513-7 | 23.06 | 27.67 | |
| Roulement à billes 6002ddw | ||||
| 197 | 211236-8 | 9.24 | 11.09 | |
| Boulon à bride M8x12 | ||||
| 198 | 265324-3 | 1.18 | 1.42 | |
| Vis à tôle 5x16mm | ||||
| 199 | 266388-0 | 0.83 | 1.00 | |
| Plaque de réglage en hauteur DLM532 | ||||
| 200 | 347585-8 | 1.18 | 1.42 | |
| Vis hexagonale à embase M6X12 | ||||
| 201 | 922311-2 | 0.83 | 1.00 | |
| Unité d'entraînement DLM462 | ||||
| 202 | 127509-8 | 131.16 | 157.39 | |
| Boulon à bride M8x12 | ||||
| 203 | 265324-3 | 1.18 | 1.42 | |
| Roulement à billes 6002ddw | ||||
| 204 | 211236-8 | 9.24 | 11.09 | |
| Ensemble de roue avant DLM532/533 | ||||
| 205 | 127514-5 | 21.08 | 25.30 | |
| Roulement à billes 6002ddw | ||||
| 206 | 211236-8 | 9.24 | 11.09 | |
| Essieu avant DLM462 | ||||
| 207 | 162690-8 | 21.23 | 25.48 | |
| Roulement à billes 6002ddw | ||||
| 208 | 211236-8 | 9.24 | 11.09 | |
| Ensemble de roue avant DLM532/533 | ||||
| 209 | 127514-5 | 21.08 | 25.30 | |
| Roulement à billes 6002ddw | ||||
| 210 | 211236-8 | 9.24 | 11.09 | |
| Boulon à bride M8x12 | ||||
| 211 | 265324-3 | 1.18 | 1.42 | |
| Plaque de verrouillage d'essieu | ||||
| 212 | 341462-6 | 1.39 | 1.67 | |
| Vis autotaraudeuse 4x20 | ||||
| 213 | 266424-2 | 0.83 | 1.00 | |
| Vis autotaraudeuse 4x20 | ||||
| 214 | 266424-2 | 0.83 | 1.00 | |
| Capot inférieur pour DLM462 | ||||
| 215 | 459875-8 | 30.70 | 36.84 | |
| Vis autotaraudeuse 4x20 | ||||
| 216 | 266424-2 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 217 | 327879-7 | |||
