Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DHS680'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

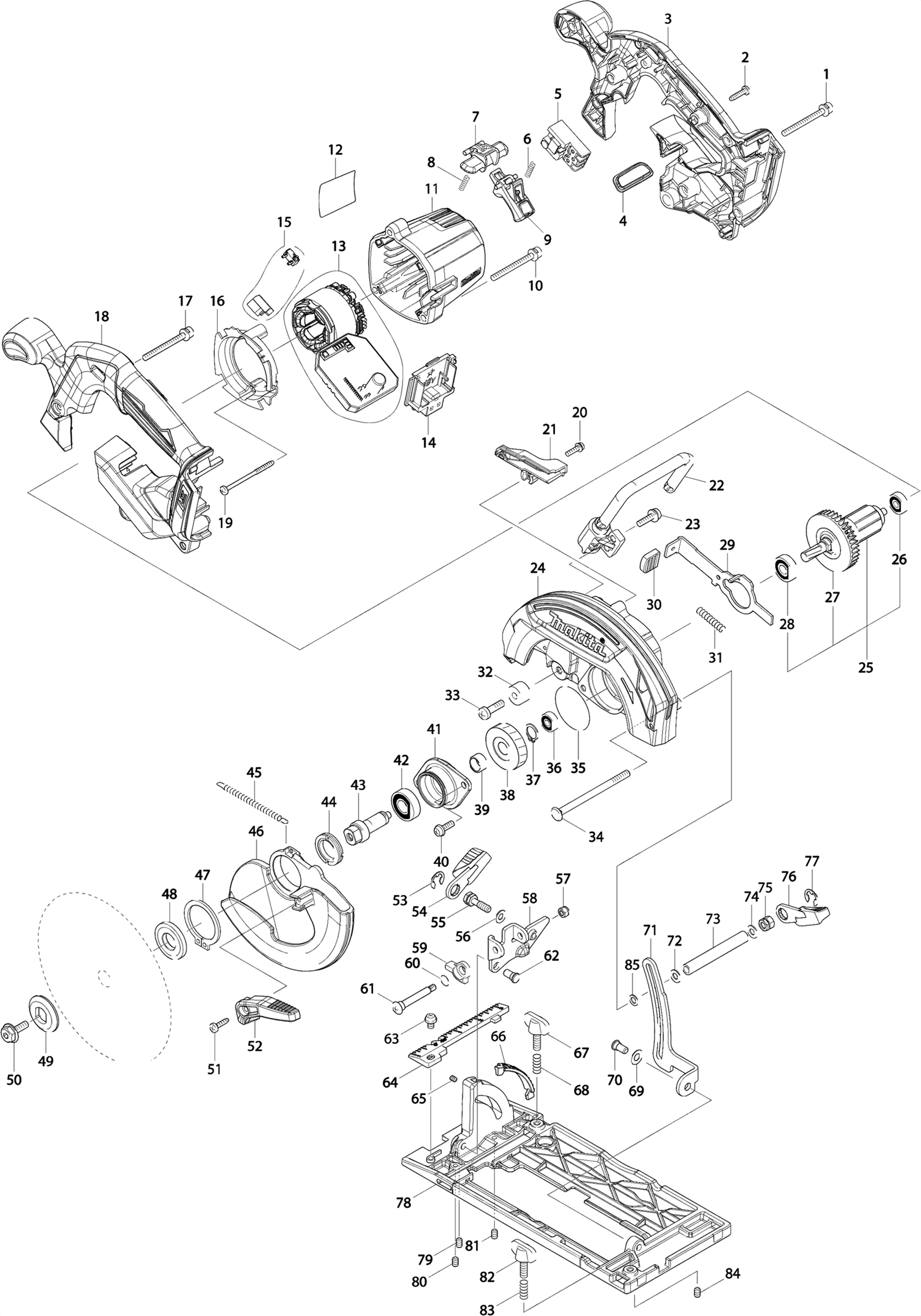

Dessins des Makita DHS680
Liste de pièces de rechange des Makita DHS680
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis 5x40 | ||||
| 001 | 911263-2 | 1.00 | 1.20 | |
| Vis à tarauder 4x18 | ||||
| 002 | 265A48-7 | 1.00 | 1.20 | |
| Ensemble de poignées | ||||
| 003 | 183A15-9 | 17.60 | 21.12 | |
| Stylo en caoutchouc 6 | ||||
| 003A | 263005-3 | 1.00 | 1.20 | |
| Plaque d'indicateur | ||||
| 004 | 142948-1 | 1.20 | 1.44 | |
| Commutateur | ||||
| 005 | 650734-1 | 14.30 | 17.16 | |
| Ressort de compression 4 | ||||
| 006 | 231469-9 | 1.00 | 1.20 | |
| Bouton de verrouillage | ||||
| 007 | 419664-3 | 3.60 | 4.32 | |
| Ressort de compression 4 | ||||
| 008 | 231469-9 | 1.00 | 1.20 | |
| Poignée de l'interrupteur | ||||
| 009 | 455480-9 | 1.00 | 1.20 | |
| Vis 5x40 | ||||
| 010 | 911263-2 | 1.00 | 1.20 | |
| Carter De Moteur | ||||
| 011 | 455437-0 | 7.20 | 8.64 | |
| Étiquette | ||||
| 012 | 850H69-0 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 013 | 629348-7 | |||
| Plus disponible, pas de remplacement | ||||
| 013-1 | 629B61-9 | |||
| Unité de raccordement (3 contacts) | ||||
| 014 | 644808-8 | 3.60 | 4.32 | |
| Commutateur | ||||
| 015 | 632D81-6 | 14.30 | 17.16 | |
| Plaque Intermediaire | ||||
| 016 | 455440-1 | 1.20 | 1.44 | |
| Vis 5x40 | ||||
| 017 | 911263-2 | 1.00 | 1.20 | |
| Ensemble de poignées | ||||
| 018 | 183A15-9 | 17.60 | 21.12 | |
| Stylo en caoutchouc 6 | ||||
| 018A | 263005-3 | 1.00 | 1.20 | |
| Vis autotaraudeuse 4x50 | ||||
| 019 | 266091-3 | 1.00 | 1.20 | |
| Vis 4x16 A | ||||
| 020 | 911526-6 | 1.00 | 1.20 | |
| Conduit | ||||
| 021 | 455483-3 | 1.00 | 1.20 | |
| DRAAGHAAK CIRKELZAAG | ||||
| 022 | 123269-0 | 4.00 | 4.80 | |
| Vis Vk 20mm | ||||
| 023 | 911233-1 | 1.00 | 1.20 | |
| Capot de Protection Fixe Dhs680 A | ||||
| 024 | 143256-3 | 48.40 | 58.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 024-1 | 141P24-4 | |||
| O-ring 24 | ||||
| 024A | 213953-6 | 1.20 | 1.44 | |
| Induit | ||||
| 025 | 519359-9 | 108.90 | 130.68 | |
| Roulement à billes 626zz | ||||
| 026 | 210143-2 | 3.60 | 4.32 | |
| Impulseur 55mm | ||||
| 027 | 240045-8 | 2.40 | 2.88 | |
| Roulement à billes 609llu | ||||
| 028 | 210060-6 | 4.80 | 5.76 | |
| Verrouillage d'axe | ||||
| 029 | 346837-4 | 1.20 | 1.44 | |
| Capuchon | ||||
| 030 | 286039-9 | 1.00 | 1.20 | |
| Ressort de compression 6x29mm | ||||
| 031 | 233117-6 | 1.00 | 1.20 | |
| Bague en caoutchouc 6 | ||||
| 032 | 262552-1 | 1.20 | 1.44 | |
| Vis en métal M6x20mm | ||||
| 033 | 265117-8 | 1.00 | 1.20 | |
| Vis 6x20 | ||||
| 033 | 251247-1 | 1.00 | 1.20 | |
| Vis M6x90 | ||||
| 034 | 266194-3 | 2.40 | 2.88 | |
| Joint torique 42 | ||||
| 035 | 213565-5 | 1.00 | 1.20 | |
| Roulement à billes 606Zz A | ||||
| 036 | 210137-7 | 1.20 | 1.44 | |
| Rondelle de blocage S-12 | ||||
| 037 | 961052-5 | 1.00 | 1.20 | |
| Engrenage 50 | ||||
| 038 | 227794-4 | 6.00 | 7.20 | |
| Manchon 12mm | ||||
| 039 | 257349-1 | 6.00 | 7.20 | |
| Vis 5x16 | ||||
| 040 | 911224-2 | 1.00 | 1.20 | |
| Logement De Palier | ||||
| 041 | 319212-7 | 4.80 | 5.76 | |
| Roulement à billes 6001dw | ||||
| 042 | 211131-2 | 9.60 | 11.52 | |
| Arbre | ||||
| 043 | 326459-6 | 3.60 | 4.32 | |
| Bague d'arrêt de roulement 19-29 | ||||
| 044 | 285845-9 | 2.40 | 2.88 | |
| Ressort de traction 4mm | ||||
| 045 | 231878-2 | 1.00 | 1.20 | |
| Bouclier Protecteur | ||||
| 046 | 319211-9 | 17.60 | 21.12 | |
| Bague de blocage S-34 | ||||
| 047 | 961152-1 | 1.20 | 1.44 | |
| Plus disponible, pas de remplacement | ||||
| 048 | 224473-5 | |||
| Flasque extérieure 35mm | ||||
| 049 | 224409-4 | 2.40 | 2.88 | |
| Boulon hexagonal 6x18 | ||||
| 050 | 266924-2 | 1.00 | 1.20 | |
| Vis à tôle Ct 4x16 | ||||
| 051 | 266034-5 | 1.00 | 1.20 | |
| Levier | ||||
| 052 | 272281-8 | 1.00 | 1.20 | |
| Rondelle de blocage E-8 | ||||
| 053 | 257982-9 | 1.00 | 1.20 | |
| Levier de réglage | ||||
| 054 | 272272-9 | 2.40 | 2.88 | |
| Vis à six pans creux M6X20mm DHS660 A | ||||
| 055 | 265B21-3 | 1.00 | 1.20 | |
| Rondelle 6x12mm | ||||
| 056 | 941151-9 | 1.00 | 1.20 | |
| Ecrou de blocage hexagonal 5x8 | ||||
| 057 | 252103-8 | 1.20 | 1.44 | |
| Guide d'angle | ||||
| 058 | 346836-6 | 1.20 | 1.44 | |
| Levier de verrouillage | ||||
| 059 | 317986-4 | 3.60 | 4.32 | |
| Joint torique 9 | ||||
| 060 | 213062-1 | 1.00 | 1.20 | |
| Vis à tête cruciforme M5 | ||||
| 061 | 265084-7 | 2.40 | 2.88 | |
| Broche de collier 6-7 | ||||
| 062 | 256480-0 | 1.00 | 1.20 | |
| Vis 5x10 | ||||
| 063 | 911208-0 | 1.00 | 1.20 | |
| Guide supérieur | ||||
| 064 | 455516-4 | 2.40 | 2.88 | |
| Boulon hexagonal 4x6 | ||||
| 065 | 266318-1 | 1.00 | 1.20 | |
| Guide de miter | ||||
| 066 | 455517-2 | 2.40 | 2.88 | |
| Vis M5x20 | ||||
| 067 | 251896-4 | 1.20 | 1.44 | |
| Ressort de Compression 6 | ||||
| 068 | 231007-7 | 1.00 | 1.20 | |
| Rondelle 7mm 9030 * | ||||
| 069 | 253058-0 | 1.00 | 1.20 | |
| Broche de collier 6-7 | ||||
| 070 | 256511-5 | 1.00 | 1.20 | |
| Butee de profondeur | ||||
| 071 | 346838-2 | 2.40 | 2.88 | |
| Rondelle 6x12mm | ||||
| 072 | 941151-9 | 1.00 | 1.20 | |
| Entretoise 6mm | ||||
| 073 | 332126-3 | 1.20 | 1.44 | |
| Rondelle 6x12mm | ||||
| 074 | 941151-9 | 1.00 | 1.20 | |
| Écrou hexagonal M6 | ||||
| 075 | 264103-6 | 1.00 | 1.20 | |
| Levier de réglage | ||||
| 076 | 272272-9 | 2.40 | 2.88 | |
| Rondelle de blocage E-8 | ||||
| 077 | 257982-9 | 1.00 | 1.20 | |
| Plaque De Semelle | ||||
| 078 | 312B04-5 | 33.00 | 39.60 | |
| Vis de réglage M5x8mm | ||||
| 079 | 266436-5 | 1.00 | 1.20 | |
| Vis de réglage M5x8mm | ||||
| 080 | 266436-5 | 1.00 | 1.20 | |
| Vis de réglage M5x8mm | ||||
| 081 | 266436-5 | 1.00 | 1.20 | |
| Vis M5x20 | ||||
| 082 | 251896-4 | 1.20 | 1.44 | |
| Ressort de Compression 6 | ||||
| 083 | 231007-7 | 1.00 | 1.20 | |
| Vis de réglage M5x8mm | ||||
| 084 | 266436-5 | 1.00 | 1.20 | |
| Rondelle 6 | ||||
| 085 | 253077-6 | 1.00 | 1.20 | |
| CONTROLLER DHS680 A | ||||
| 086 | 620K93-3 | 93.50 | 112.20 | |
| MET.SCHR M2X6MM | ||||
| 087 | 652119-7 | 1.00 | 1.20 | |
