Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DHR264'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

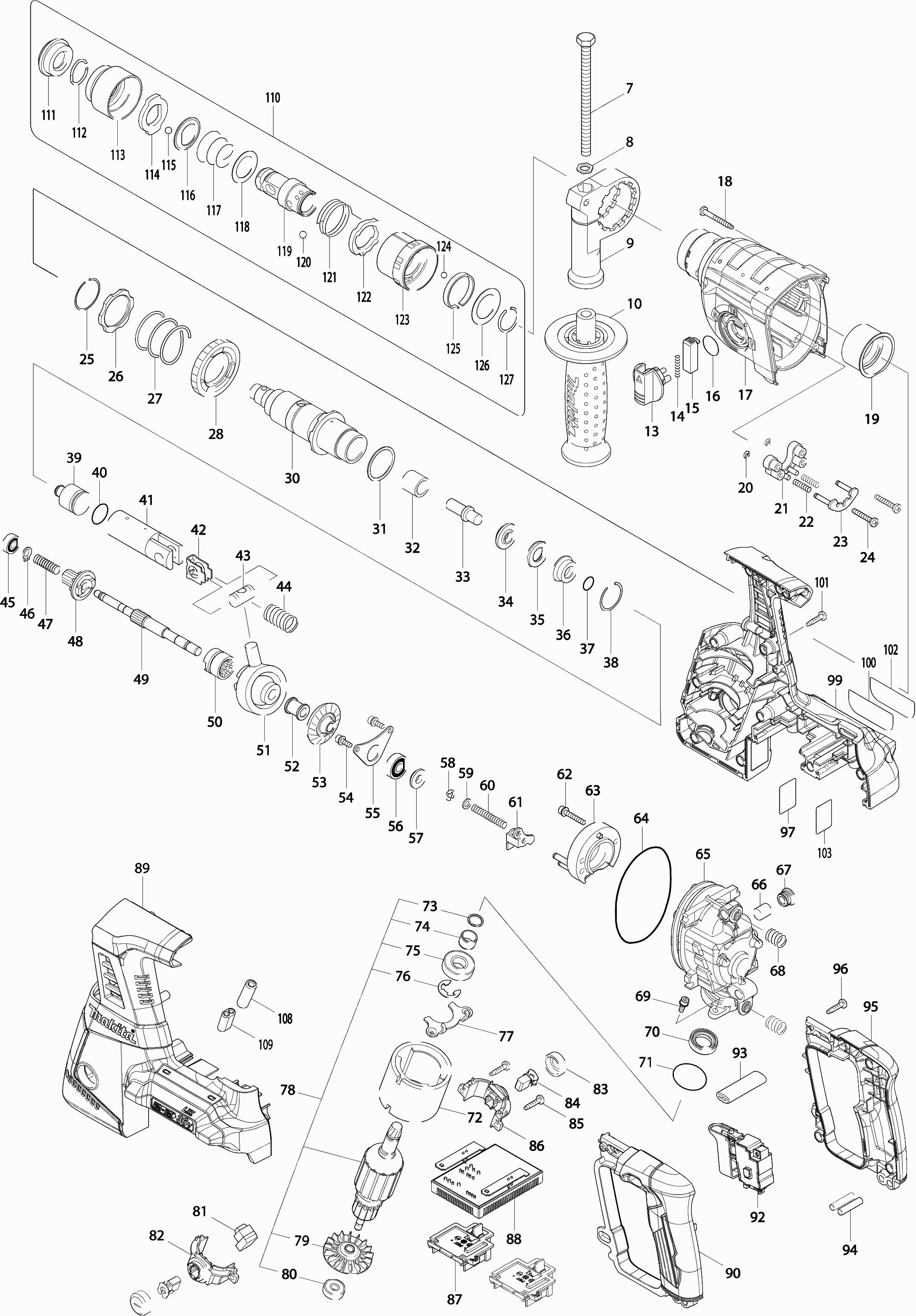

Dessins des Makita DHR264
Liste de pièces de rechange des Makita DHR264
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 007 | 921923-8 | |||
| Rondelle | ||||
| 008 | 345280-4 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 009 | 417630-4 | |||
| Poignee | ||||
| 010 | 158057-6 | 9.60 | 11.52 | |
| Bouton d'ajustement | ||||
| 013 | 450980-4 | 3.60 | 4.32 | |
| Ressort de compression 4 | ||||
| 014 | 233279-0 | 1.20 | 1.44 | |
| Bouton de commande | ||||
| 015 | 453706-3 | 1.20 | 1.44 | |
| Joint torique 17 | ||||
| 016 | 213278-8 | 1.00 | 1.20 | |
| Boite de vitesse complète | ||||
| 017 | 158945-7 | 10.80 | 12.96 | |
| Joint d'étanchéité 25 | ||||
| 017A | 213345-9 | 2.40 | 2.88 | |
| Vis Met. Ck 4x40mm | ||||
| 018 | 266560-4 | 1.00 | 1.20 | |
| Roulement A Aiguilles | ||||
| 019 | 153290-5 | 7.20 | 8.64 | |
| Bague d'arrêt E-3 | ||||
| 020 | 961017-7 | 1.00 | 1.20 | |
| Base de guidage Hr2450 | ||||
| 021 | 417796-0 | 1.00 | 1.20 | |
| Ressort de compression 4 HR2450 noir | ||||
| 022 | 233344-5 | 1.00 | 1.20 | |
| Plaque de Blocage | ||||
| 023 | 163430-7 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 024 | 266374-1 | |||
| Anneau de retenue 29 | ||||
| 025 | 233929-7 | 1.00 | 1.20 | |
| Rivet 31 | ||||
| 026 | 267460-1 | 1.20 | 1.44 | |
| Ressort de compression 32 | ||||
| 027 | 233401-9 | 2.40 | 2.88 | |
| Engrenage 51 | ||||
| 028 | 227109-5 | 10.80 | 12.96 | |
| Porte-outil | ||||
| 030 | 158307-9 | 29.70 | 35.64 | |
| Rondelle 28 | ||||
| 031 | 267229-3 | 1.00 | 1.20 | |
| Douille | ||||
| 032 | 331769-8 | 2.40 | 2.88 | |
| Percuteur | ||||
| 033 | 324796-2 | 2.40 | 2.88 | |
| Anneau 10 | ||||
| 034 | 324402-9 | 2.40 | 2.88 | |
| Anneau de pare-choc | ||||
| 035 | 421955-0 | 1.20 | 1.44 | |
| Logement d'O-anneau | ||||
| 036 | 324216-6 | 6.00 | 7.20 | |
| Joint torique 9 | ||||
| 037 | 213073-6 | 1.20 | 1.44 | |
| Rondelle ressort 28 | ||||
| 038 | 233917-4 | 1.00 | 1.20 | |
| Frappeur H60ma/ka | ||||
| 039 | 326404-1 | 3.60 | 4.32 | |
| Anneau O 16 | ||||
| 040 | 213227-5 | 1.20 | 1.44 | |
| Cylindre de piston | ||||
| 041 | 318132-2 | 13.20 | 15.84 | |
| Plaque de Guidage | ||||
| 042 | 346036-8 | 1.00 | 1.20 | |
| Goupille De Piston Hr2440/50 A | ||||
| 043 | 324215-8 | 2.40 | 2.88 | |
| Ressort de compression 14 | ||||
| 044 | 234098-7 | 1.00 | 1.20 | |
| Roulement à billes 606Zz A | ||||
| 045 | 210137-7 | 1.20 | 1.44 | |
| Bague de sécurité S-7 | ||||
| 046 | 961003-8 | 1.00 | 1.20 | |
| Ressort de compression 7 | ||||
| 047 | 233343-7 | 1.00 | 1.20 | |
| Engrenage 10 | ||||
| 048 | 227179-4 | 17.60 | 21.12 | |
| Embrayage | ||||
| 049 | 325976-3 | 8.40 | 10.08 | |
| Plaque de couplage Bhr 262 A | ||||
| 050 | 331992-5 | 7.20 | 8.64 | |
| Palier Pendulaire 10 Bhr200 A | ||||
| 051 | 219014-0 | 45.10 | 54.12 | |
| Manchon 9 | ||||
| 052 | 325640-6 | 1.20 | 1.44 | |
| Engrenage 26 | ||||
| 053 | 227549-7 | 6.00 | 7.20 | |
| Boulon hexagonal 4x12 | ||||
| 054 | 266273-7 | 1.00 | 1.20 | |
| Verrouillage de roulement B | ||||
| 055 | 346038-4 | 1.00 | 1.20 | |
| Roulement à billes 608Zz A | ||||
| 056 | 210046-0 | 1.20 | 1.44 | |
| Rondelle 8 | ||||
| 057 | 324212-4 | 4.80 | 5.76 | |
| Circlip E-4 | ||||
| 058 | 961011-9 | 1.00 | 1.20 | |
| Rondelle de blocage 5 | ||||
| 059 | 941102-2 | 1.00 | 1.20 | |
| Ressort de Compression 6 | ||||
| 060 | 233342-9 | 1.00 | 1.20 | |
| Plaque d'échange | ||||
| 061 | 345220-2 | 1.20 | 1.44 | |
| Vis à six pans Hr5210C | ||||
| 062 | 922148-7 | 1.00 | 1.20 | |
| Bloc de verrouillage, à l'intérieur | ||||
| 063 | 158944-9 | 8.40 | 10.08 | |
| Joint torique 68 | ||||
| 064 | 213728-3 | 1.20 | 1.44 | |
| Boîtier intérieur | ||||
| 065 | 318392-6 | 24.20 | 29.04 | |
| Filtre | ||||
| 066 | 443143-9 | 1.00 | 1.20 | |
| Couvercle | ||||
| 067 | 424185-2 | 1.00 | 1.20 | |
| Ressort de compression 10 | ||||
| 068 | 234097-9 | 1.00 | 1.20 | |
| Boulon hexagonal 4x12 | ||||
| 069 | 266273-7 | 1.00 | 1.20 | |
| Joint d'étanchéité 10 | ||||
| 070 | 213231-4 | 6.00 | 7.20 | |
| Joint torique 28 | ||||
| 071 | 213437-4 | 1.00 | 1.20 | |
| Porte aimant | ||||
| 072 | 632828-4 | 23.10 | 27.72 | |
| Bague pour goupille de verrouillage Wr12 | ||||
| 073 | 961082-6 | 2.40 | 2.88 | |
| Douille 12 | ||||
| 074 | 331596-3 | 6.00 | 7.20 | |
| Roulement à billes 6001dw | ||||
| 075 | 211131-2 | 9.60 | 11.52 | |
| Circlip E-10 | ||||
| 076 | 961016-9 | 1.00 | 1.20 | |
| Verrouillage de roulement A | ||||
| 077 | 346037-6 | 2.40 | 2.88 | |
| Induit | ||||
| 078 | 519235-7 | 30.80 | 36.96 | |
| Ventilateur 44 | ||||
| 079 | 240037-7 | 3.60 | 4.32 | |
| Roulement à billes 626zz | ||||
| 080 | 210143-2 | 3.60 | 4.32 | |
| Circuit de lumière | ||||
| 081 | 620281-6 | 7.20 | 8.64 | |
| Porte-balai "r" | ||||
| 082 | 644507-2 | 3.60 | 4.32 | |
| Couvercle De Charbon | ||||
| 083 | 643829-7 | 1.00 | 1.20 | |
| Balais de charbon | ||||
| 084 | 195023-2 | 5.00 | 6.00 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 085 | 265B67-9 | 1.00 | 1.20 | |
| Porte-balai "l" | ||||
| 086 | 644508-0 | 3.60 | 4.32 | |
| Unité de raccordement (3 contacts) | ||||
| 087 | 644808-8 | 3.60 | 4.32 | |
| Circuit de contrôle de vitesse | ||||
| 088 | 620280-8 | 72.60 | 87.12 | |
| Ensemble Carter de Moteur | ||||
| 089 | 187833-1 | 23.10 | 27.72 | |
| Stylo en caoutchouc 6 | ||||
| 089A | 263005-3 | 1.00 | 1.20 | |
| Goupille en Caoutchouc 4 | ||||
| 089B | 263025-7 | 1.00 | 1.20 | |
| Plaque de Protection | ||||
| 089C | 346783-1 | 1.00 | 1.20 | |
| Étiquette "indication" | ||||
| 089D | 803F15-0 | 2.40 | 2.88 | |
| Jeu De Poignees | ||||
| 090 | 187771-7 | 10.80 | 12.96 | |
| Commutateur | ||||
| 092 | 650721-0 | 26.40 | 31.68 | |
| Bouton de commutateur L/R Dhr264 | ||||
| 093 | 454980-6 | 1.20 | 1.44 | |
| Goupille 6 | ||||
| 094 | 256261-2 | 1.00 | 1.20 | |
| Jeu De Poignees | ||||
| 095 | 187771-7 | 10.80 | 12.96 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 096 | 265B67-9 | 1.00 | 1.20 | |
| Étiquette numéro de série Dhr264 | ||||
| 097 | 815K38-6 | 2.40 | 2.88 | |
| Ensemble Carter de Moteur | ||||
| 099 | 187833-1 | 23.10 | 27.72 | |
| Stylo en caoutchouc 6 | ||||
| 099A | 263005-3 | 1.00 | 1.20 | |
| Goupille en Caoutchouc 4 | ||||
| 099B | 263025-7 | 1.00 | 1.20 | |
| Plaque de Protection | ||||
| 099C | 346783-1 | 1.00 | 1.20 | |
| Étiquette "indication" | ||||
| 099D | 803F15-0 | 2.40 | 2.88 | |
| Plaque nominative Dhr264 | ||||
| 100 | 815K31-0 | 3.60 | 4.32 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 101 | 265B67-9 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 103 | 893072-0 | |||
| Filtre de ligne | ||||
| 108 | 688165-4 | 1.00 | 1.20 | |
| Filtre de ligne | ||||
| 109 | 688172-7 | 1.20 | 1.44 | |
| BOORKOP SDS-PLUS | ||||
| 110 | 194080-7 | 35.00 | 42.00 | |
| Capuchon anti-poussière en caoutchouc 35 | ||||
| 111 | 286263-4 | 1.20 | 1.44 | |
| Rondelle de blocage 19 | ||||
| 112 | 233940-9 | 1.20 | 1.44 | |
| Capuchon de blocage de ciseau | ||||
| 113 | 418217-5 | 2.40 | 2.88 | |
| Butée | ||||
| 114 | 345333-9 | 1.20 | 1.44 | |
| Bille en acier 7.0 | ||||
| 115 | 216022-2 | 1.00 | 1.20 | |
| Bague De Guidage | ||||
| 116 | 345187-4 | 1.20 | 1.44 | |
| Ressort de compression 21-29 | ||||
| 117 | 233916-6 | 1.00 | 1.20 | |
| Rondelle 21 | ||||
| 118 | 267279-8 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 119 | 324355-2 | |||
| Boule d'acier 6 | ||||
| 120 | 216030-3 | 1.00 | 1.20 | |
| Ressort de torsion 31 | ||||
| 121 | 231669-1 | 1.00 | 1.20 | |
| Rondelle échangeable | ||||
| 122 | 345334-7 | 2.40 | 2.88 | |
| Capuchon de blocage | ||||
| 123 | 418218-3 | 1.20 | 1.44 | |
| Boule d'acier 5.0 | ||||
| 124 | 216018-3 | 1.00 | 1.20 | |
| Ressort A Lame | ||||
| 125 | 345335-5 | 1.00 | 1.20 | |
| Rondelle 24 | ||||
| 126 | 267270-6 | 1.00 | 1.20 | |
| Rondelle de blocage 21 | ||||
| 127 | 233924-7 | 1.00 | 1.20 | |
