Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DFR540RMJ'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

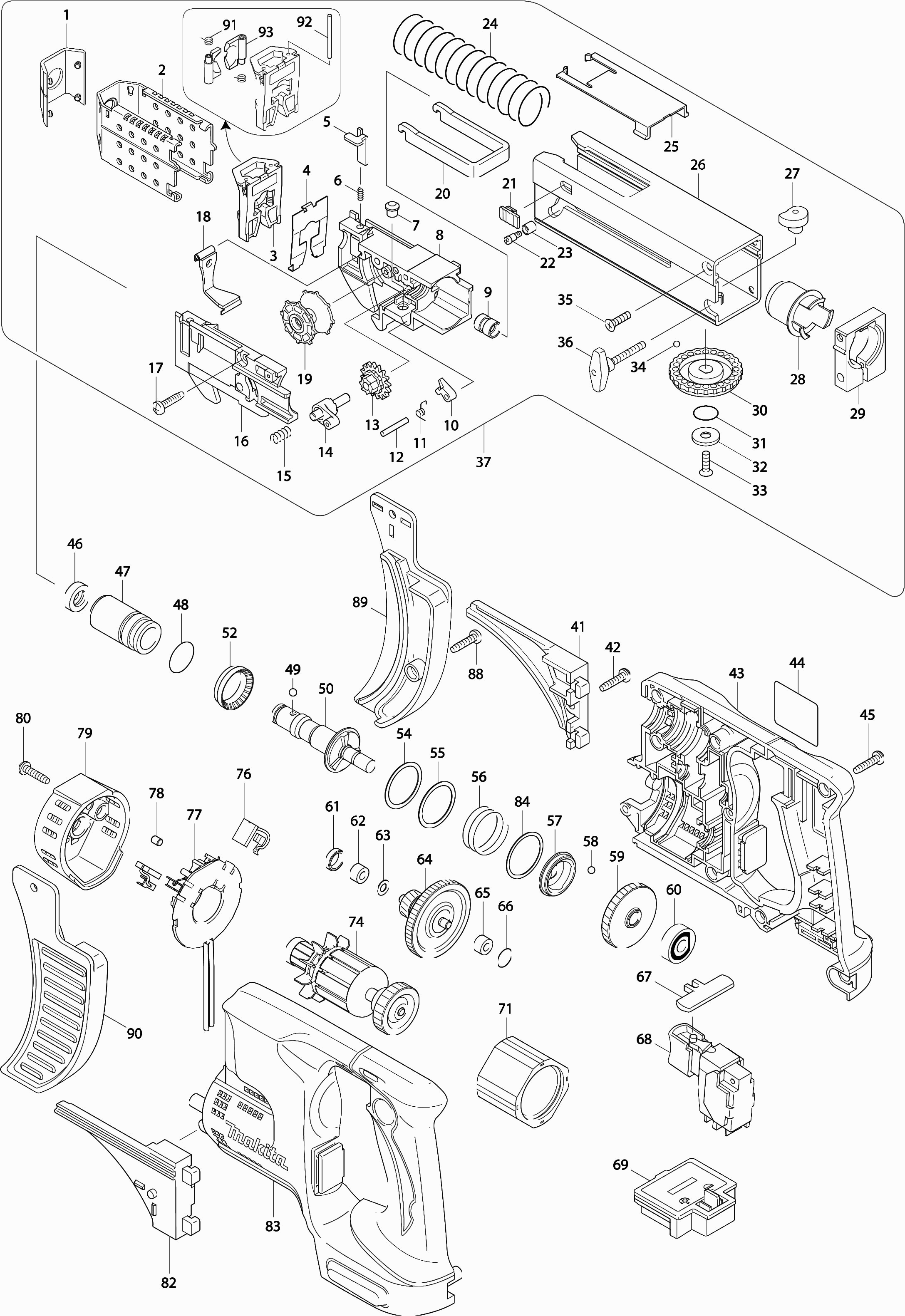

Dessins des Makita DFR540RMJ


Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Makita DFR540RMJ

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Capuchon nasal
001 424043-2 2.08 2.50

Base d'arrêt
002 345839-7 8.46 10.15

Bloc de Guidage
003 140493-0 14.23 17.08

Tole De Blindage
004 346269-5 2.08 2.50

Levier
005 345837-1 0.83 1.00

Ressort de pression 2
006 233211-4 0.83 1.00

Goupille 6
007 256451-7 1.27 1.52

Maison d'alimentation
008 450107-6 4.08 4.90

Bus 5 6833/34/35/37 Grs A
009 257685-5 2.80 3.36

Bloqueur 6833
010 310062-3 5.22 6.26

Ressort de torsion 4
011 231636-6 0.83 1.00

Stylo 3
012 256158-5 0.83 1.00

Engrenage 16
013 226344-2 1.43 1.72

Roue dentée 6842
014 158374-4 16.84 20.21

Ressort de Compression 6
015 233212-2 0.83 1.00

Couvercle de boîtier d'alimentation
016 158375-2 8.46 10.15

Vis à tarauder 4x18
017 265A48-7 0.90 1.08

Couvercle Anti-Poussiere
018 162201-9 4.09 4.91

Roue d'alimentation
019 416518-5 2.80 3.36

Etrier
020 345838-9 3.22 3.86

Levier de verrouillage
021 450111-5 1.21 1.45

Vis De Reglage
022 265177-0 2.08 2.50

Douille
023 257764-9 1.72 2.06

Ressort de compression 23 Bfr540
024 234031-9 1.72 2.06

Capuchon de boîtier de vis
025 450114-9 1.43 1.72

Boîtier de vis
026 158377-8 31.62 37.94

Étiquette "bfr540" bout du nez
026A 816885-2 2.93 3.52

Broche d'ajustement
027 310237-4 4.81 5.77

Douille d'isolation
028 450110-7 1.72 2.06

Circlips
029 318181-9 9.52 11.42

Bouton 42mm
030 417056-0 1.43 1.72

O-ring 12
031 213107-5 0.83 1.00

Rondelle 6 6835D
032 267201-5 1.06 1.27

Vis à tête fraisée 4x12
033 912117-6 0.83 1.00

Bille en acier 3.5
034 216040-0 0.83 1.00

Vis à tête fraisée 4x12
035 912117-6 0.83 1.00

Vis 4x28
036 265779-2 1.43 1.72

Nez complet 55
037 195184-8 150.83 181.00

Jeu de tournevis
041 188309-1 6.58 7.90

Vis à tarauder 4x18
042 265A48-7 0.90 1.08

Boîtier du moteur (3 contacts)
043 187475-1 30.23 36.28

Vis à tarauder 4x18
045 265A48-7 0.90 1.08

Anneau de poussière
046 421467-3 1.01 1.21

Palier lisse 14
047 214173-5 4.58 5.50

Joint torique 18
048 213262-3 1.01 1.21

Bille en acier 3.5
049 216040-0 0.83 1.00

As 6842
050 324808-1 21.70 26.04

Rondelle
052 421927-5 0.83 1.00

Rondelle 25
054 267331-2 1.01 1.21

Rondelle 25
055 267331-2 1.01 1.21

Ressort de compression 25
056 234017-3 2.44 2.93

Plaque d'Embrayage C Bfr540
057 223169-5 16.07 19.28

Bille d'acier 4
058 216008-6 0.83 1.00

Pignon
059 226670-9 26.11 31.33

Roulement A Billes
060 211034-0 3.83 4.60

Manchon 10
061 165115-1 2.56 3.07

Palier de glissement 5
062 214017-9 0.83 1.00

Rondelle de blocage 5
063 253811-4 0.83 1.00

Pignon
064 154937-4 26.11 31.33

Palier de glissement 5
065 214017-9 0.83 1.00

Joint torique 10
066 213055-8 0.83 1.00

Levier de réglage l/r
067 419304-3 1.72 2.06

Interrupteur (3 contacts)
068 650670-1 14.23 17.08

Unité de raccordement (3 contacts)
069 643850-6 4.58 5.50

Unité de magnétisme
071 638426-2 23.75 28.50

Induit
074 619180-7 34.36 41.23

Ensemble de brosses Cb448
076 196855-0 4.65 5.58

S/e Porte Balais
077 638433-5 3.22 3.86

Ressort de torsion 'r'
077A 231696-8 0.83 1.00

Ressort de torsion 'l'
077B 231697-6 0.83 1.00

Goupille en Caoutchouc 4
078 263032-0 0.83 1.00

Capot Moteur
079 419307-7 5.22 6.26

Vis à tarauder 4x18
080 265A48-7 0.90 1.08

Jeu de tournevis
082 188309-1 6.58 7.90

Boîtier du moteur (3 contacts)
083 187475-1 30.23 36.28

Rondelle 26
084 267332-0 0.83 1.00

Vis à tarauder 4x18
088 265A48-7 0.90 1.08

Guide de ruban à vis
089 188310-6 5.88 7.06

Guide de ruban à vis
090 188310-6 5.88 7.06

Ressort De Torsion
091 233567-5 0.83 1.00

Bille 2
092 268188-4 0.83 1.00

Jeu d'approvisionnement Neuss 6842/Bfr540 A
094 125809-0 74.76 89.71
