Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DFR540'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

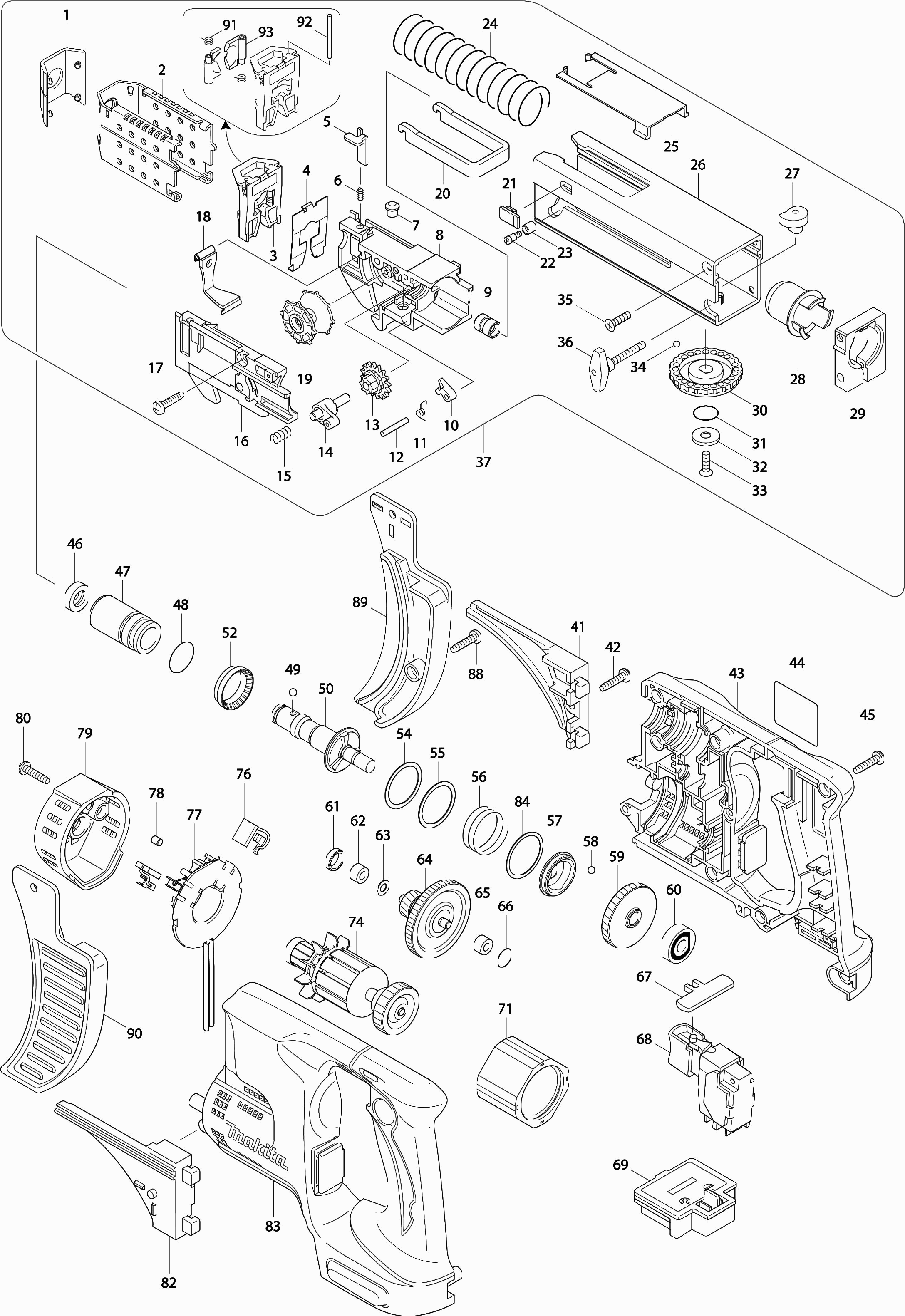

Dessins des Makita DFR540
Liste de pièces de rechange des Makita DFR540
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon nasal | ||||
| 001 | 424043-2 | 2.02 | 2.42 | |
| Base d'arrêt | ||||
| 002 | 345839-7 | 8.21 | 9.85 | |
| Bloc de Guidage | ||||
| 003 | 140493-0 | 13.82 | 16.58 | |
| Tole De Blindage | ||||
| 004 | 346269-5 | 2.02 | 2.42 | |
| Levier | ||||
| 005 | 345837-1 | 0.83 | 1.00 | |
| Ressort de pression 2 | ||||
| 006 | 233211-4 | 0.83 | 1.00 | |
| Goupille 6 | ||||
| 007 | 256451-7 | 1.24 | 1.49 | |
| Maison d'alimentation | ||||
| 008 | 450107-6 | 3.96 | 4.75 | |
| Bus 5 6833/34/35/37 Grs A | ||||
| 009 | 257685-5 | 2.71 | 3.25 | |
| Bloqueur 6833 | ||||
| 010 | 310062-3 | 5.06 | 6.07 | |
| Ressort de torsion 4 | ||||
| 011 | 231636-6 | 0.83 | 1.00 | |
| Stylo 3 | ||||
| 012 | 256158-5 | 0.83 | 1.00 | |
| Engrenage 16 | ||||
| 013 | 226344-2 | 1.39 | 1.67 | |
| Roue dentée 6842 | ||||
| 014 | 158374-4 | 16.35 | 19.62 | |
| Ressort de Compression 6 | ||||
| 015 | 233212-2 | 0.83 | 1.00 | |
| Couvercle de boîtier d'alimentation | ||||
| 016 | 158375-2 | 8.21 | 9.85 | |
| Vis à tarauder 4x18 | ||||
| 017 | 265A48-7 | 0.83 | 1.00 | |
| Couvercle Anti-Poussiere | ||||
| 018 | 162201-9 | 3.97 | 4.76 | |
| Roue d'alimentation | ||||
| 019 | 416518-5 | 2.71 | 3.25 | |
| Etrier | ||||
| 020 | 345838-9 | 3.12 | 3.74 | |
| Levier de verrouillage | ||||
| 021 | 450111-5 | 1.18 | 1.42 | |
| Vis De Reglage | ||||
| 022 | 265177-0 | 2.02 | 2.42 | |
| Douille | ||||
| 023 | 257764-9 | 1.67 | 2.00 | |
| Ressort de compression 23 Bfr540 | ||||
| 024 | 234031-9 | 1.67 | 2.00 | |
| Capuchon de boîtier de vis | ||||
| 025 | 450114-9 | 1.39 | 1.67 | |
| Boîtier de vis | ||||
| 026 | 158377-8 | 30.70 | 36.84 | |
| Étiquette "bfr540" bout du nez | ||||
| 026A | 816885-2 | 2.84 | 3.41 | |
| Broche d'ajustement | ||||
| 027 | 310237-4 | 4.67 | 5.60 | |
| Douille d'isolation | ||||
| 028 | 450110-7 | 1.67 | 2.00 | |
| Circlips | ||||
| 029 | 318181-9 | 9.24 | 11.09 | |
| Bouton 42mm | ||||
| 030 | 417056-0 | 1.39 | 1.67 | |
| O-ring 12 | ||||
| 031 | 213107-5 | 0.83 | 1.00 | |
| Rondelle 6 6835D | ||||
| 032 | 267201-5 | 1.02 | 1.22 | |
| Vis à tête fraisée 4x12 | ||||
| 033 | 912117-6 | 0.83 | 1.00 | |
| Bille en acier 3.5 | ||||
| 034 | 216040-0 | 0.83 | 1.00 | |
| Vis à tête fraisée 4x12 | ||||
| 035 | 912117-6 | 0.83 | 1.00 | |
| Vis 4x28 | ||||
| 036 | 265779-2 | 1.39 | 1.67 | |
| Nez complet 55 | ||||
| 037 | 195184-8 | 146.44 | 175.73 | |
| Jeu de tournevis | ||||
| 041 | 188309-1 | 6.38 | 7.66 | |
| Vis à tarauder 4x18 | ||||
| 042 | 265A48-7 | 0.83 | 1.00 | |
| Boîtier du moteur (3 contacts) | ||||
| 043 | 187475-1 | 29.35 | 35.22 | |
| Vis à tarauder 4x18 | ||||
| 045 | 265A48-7 | 0.83 | 1.00 | |
| Anneau de poussière | ||||
| 046 | 421467-3 | 0.98 | 1.18 | |
| Palier lisse 14 | ||||
| 047 | 214173-5 | 4.45 | 5.34 | |
| Joint torique 18 | ||||
| 048 | 213262-3 | 0.98 | 1.18 | |
| Bille en acier 3.5 | ||||
| 049 | 216040-0 | 0.83 | 1.00 | |
| As 6842 | ||||
| 050 | 324808-1 | 21.08 | 25.30 | |
| Rondelle | ||||
| 052 | 421927-5 | 0.83 | 1.00 | |
| Rondelle 25 | ||||
| 054 | 267331-2 | 0.98 | 1.18 | |
| Rondelle 25 | ||||
| 055 | 267331-2 | 0.98 | 1.18 | |
| Ressort de compression 25 | ||||
| 056 | 234017-3 | 2.36 | 2.83 | |
| Plaque d'Embrayage C Bfr540 | ||||
| 057 | 223169-5 | 15.60 | 18.72 | |
| Bille d'acier 4 | ||||
| 058 | 216008-6 | 0.83 | 1.00 | |
| Pignon | ||||
| 059 | 226670-9 | 25.36 | 30.43 | |
| Roulement A Billes | ||||
| 060 | 211034-0 | 3.72 | 4.46 | |
| Manchon 10 | ||||
| 061 | 165115-1 | 2.48 | 2.98 | |
| Palier de glissement 5 | ||||
| 062 | 214017-9 | 0.83 | 1.00 | |
| Rondelle de blocage 5 | ||||
| 063 | 253811-4 | 0.83 | 1.00 | |
| Pignon | ||||
| 064 | 154937-4 | 25.36 | 30.43 | |
| Palier de glissement 5 | ||||
| 065 | 214017-9 | 0.83 | 1.00 | |
| Joint torique 10 | ||||
| 066 | 213055-8 | 0.83 | 1.00 | |
| Levier de réglage l/r | ||||
| 067 | 419304-3 | 1.67 | 2.00 | |
| Interrupteur (3 contacts) | ||||
| 068 | 650670-1 | 13.82 | 16.58 | |
| Unité de raccordement (3 contacts) | ||||
| 069 | 643850-6 | 4.45 | 5.34 | |
| Unité de magnétisme | ||||
| 071 | 638426-2 | 23.06 | 27.67 | |
| Induit | ||||
| 074 | 619180-7 | 33.36 | 40.03 | |
| Ensemble de brosses Cb448 | ||||
| 076 | 196855-0 | 3.54 | 4.25 | |
| S/e Porte Balais | ||||
| 077 | 638433-5 | 3.12 | 3.74 | |
| Ressort de torsion 'r' | ||||
| 077A | 231696-8 | 0.83 | 1.00 | |
| Ressort de torsion 'l' | ||||
| 077B | 231697-6 | 0.83 | 1.00 | |
| Goupille en Caoutchouc 4 | ||||
| 078 | 263032-0 | 0.83 | 1.00 | |
| Capot Moteur | ||||
| 079 | 419307-7 | 5.06 | 6.07 | |
| Vis à tarauder 4x18 | ||||
| 080 | 265A48-7 | 0.83 | 1.00 | |
| Jeu de tournevis | ||||
| 082 | 188309-1 | 6.38 | 7.66 | |
| Boîtier du moteur (3 contacts) | ||||
| 083 | 187475-1 | 29.35 | 35.22 | |
| Rondelle 26 | ||||
| 084 | 267332-0 | 0.83 | 1.00 | |
| Vis à tarauder 4x18 | ||||
| 088 | 265A48-7 | 0.83 | 1.00 | |
| Guide de ruban à vis | ||||
| 089 | 188310-6 | 5.71 | 6.85 | |
| Guide de ruban à vis | ||||
| 090 | 188310-6 | 5.71 | 6.85 | |
| Ressort De Torsion | ||||
| 091 | 233567-5 | 0.83 | 1.00 | |
| Bille 2 | ||||
| 092 | 268188-4 | 0.83 | 1.00 | |
| Jeu d'approvisionnement Neuss 6842/Bfr540 A | ||||
| 094 | 125809-0 | 72.58 | 87.10 | |
