Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita DCS7301'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:
Dessins des Makita DCS7301
Liste de pièces de rechange des Makita DCS7301
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Pattes Gr. Cpl.Dcs64/73/7901 A | ||||
001 | 140G06-9 | 13.82 | 16.58 | |
Pince de Fixation A | ||||
002 | 038310062 | 5.30 | 6.36 | |
Vis Torx M6X14 A | ||||
003 | 908006145 | 1.18 | 1.42 | |
Pas d'informations disponibles, non commandable | ||||
004 | 913455204 | |||
Pas d'informations disponibles, non commandable | ||||
005 | 038114606 | |||
Valve d'Aération compl. | ||||
006 | 957114061 | 7.22 | 8.66 | |
Pas d'informations disponibles, non commandable | ||||
007 | 038114630 | |||
Bouton Verrouillage de Sécurité | ||||
008 | 038117020 | 2.71 | 3.25 | |
Bascule PS6100 | ||||
009 | 038117030 | 2.10 | 2.52 | |
Interrupteur à Gaz | ||||
010 | 038117010 | 3.72 | 4.46 | |
Ressort de traction | ||||
011 | 038117050 | 1.66 | 1.99 | |
Pas d'informations disponibles, non commandable | ||||
012 | 935930240 | |||
Goupille 3 A | ||||
013 | 268335-7 | 0.83 | 1.00 | |
Pas d'informations disponibles, non commandable | ||||
014 | 038117041 | |||
Vis 4x20 | ||||
015 | 913340204 | 0.83 | 1.00 | |
Conduite de carburant Dcs64/79 A | ||||
016 | 038114052 | 14.48 | 17.38 | |
Interrupteur de court-circuit | ||||
017 | 975001241 | 5.71 | 6.85 | |
Bouchon de réservoir complet | ||||
018 | 010114050 | 5.71 | 6.85 | |
Anneau O 28x3 | ||||
019 | 963228030 | 1.75 | 2.10 | |
Filtre | ||||
020 | 163499-1 | 7.22 | 8.66 | |
Filtre | ||||
021 | 163499-1 | 7.22 | 8.66 | |

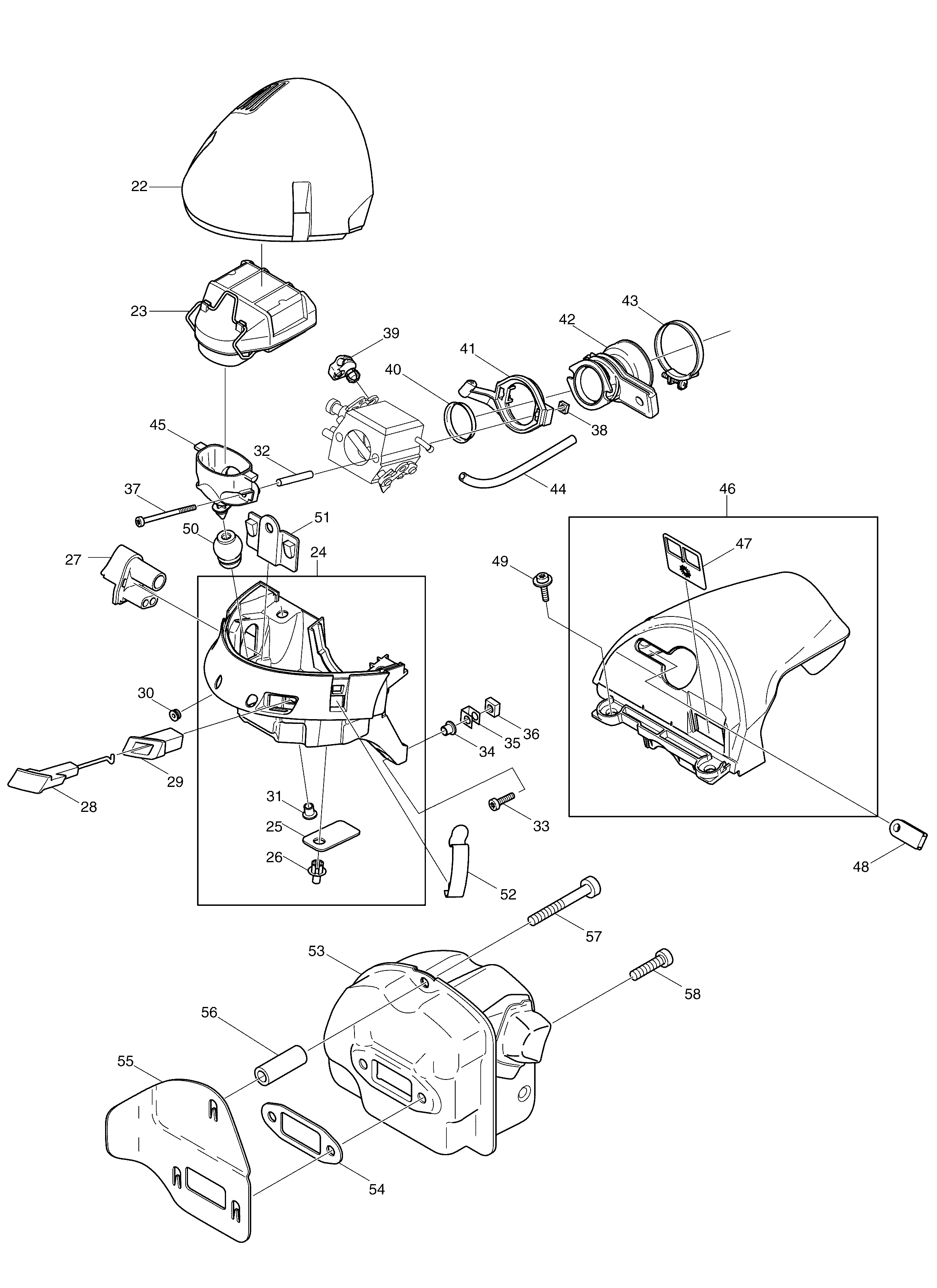

Couvercle supérieur A | ||||
022 | 038118622 | 12.22 | 14.66 | |
Filtre à air en feutre Cpl. A | ||||
023 | 038173101 | 17.38 | 20.86 | |
Pas d'informations disponibles, non commandable | ||||
024 | 038118630 | |||
Soupape en caoutchouc | ||||
025 | 038118110 | 1.18 | 1.42 | |
Rivet | ||||
026 | 938650062 | 0.83 | 1.00 | |
Guide d'ajustement | ||||
027 | 038118080 | 3.12 | 3.74 | |
Tige de starter A | ||||
028 | 038155052 | 3.12 | 3.74 | |
Guide de tige de starter A | ||||
029 | 038155021 | 2.10 | 2.52 | |
Sortie en caoutchouc | ||||
030 | 965401020 | 1.39 | 1.67 | |
Bague | ||||
031 | 001118100 | 1.18 | 1.42 | |
Tige de starter A | ||||
032 | 038155052 | 3.12 | 3.74 | |
Pas d'informations disponibles, non commandable | ||||
033 | 266476-3 | |||
Bague | ||||
034 | 001118100 | 1.18 | 1.42 | |
Clip de montage | ||||
035 | 038111050 | 2.02 | 2.42 | |
Pas d'informations disponibles, non commandable | ||||
036 | 038111060 | |||
Vis cylindrique M4x55 | ||||
037 | 908204555 | 1.24 | 1.49 | |
Écrou M4 4k | ||||
038 | 921804004 | 0.83 | 1.00 | |
Clip de retenue Dcs4630/5030 A | ||||
039 | 038155013 | 1.39 | 1.67 | |
Manchon d'aspiration A | ||||
040 | 038131031 | 1.24 | 1.49 | |
Boulon à ailettes M8 Dlm380 A | ||||
041 | DA00001237 | 4.45 | 5.34 | |
Tuyau d'aspiration Dcs7301 A | ||||
042 | 038131011 | 25.36 | 30.43 | |
Collier de tuyau IAS 3 | ||||
043 | 965603050 | 5.09 | 6.11 | |
Pas d'informations disponibles, non commandable | ||||
044 | 965452382 | |||
Pas d'informations disponibles, non commandable | ||||
045 | 038171012 | |||
Capuchon du Couvercle Cpl. | ||||
046 | 038118690 | 25.36 | 30.43 | |
Pas d'informations disponibles, non commandable | ||||
047 | 038118140 | |||
Guide de câble | ||||
048 | 038118130 | 2.71 | 3.25 | |
Vis 5x20 | ||||
049 | 917105205 | 1.24 | 1.49 | |
Pas d'informations disponibles, non commandable | ||||
050 | 038171030 | |||
Arrêt | ||||
051 | 038118100 | 1.39 | 1.67 | |
Pas d'informations disponibles, non commandable | ||||
052 | 130118070 | |||
Échappement | ||||
053 | 038174200 | 71.38 | 85.66 | |
Pas d'informations disponibles, non commandable | ||||
054 | 965531131 | |||
Plaque de protection Dcs6401 A | ||||
055 | 038174023 | 5.71 | 6.85 | |
Entretoise | ||||
056 | 325939-9 | 1.18 | 1.42 | |
Inbusschroef m5x40 | ||||
057 | 266943-8 | 0.83 | 1.00 | |
Vis métallique M5x20mm | ||||
058 | 266960-8 | 0.83 | 1.00 | |

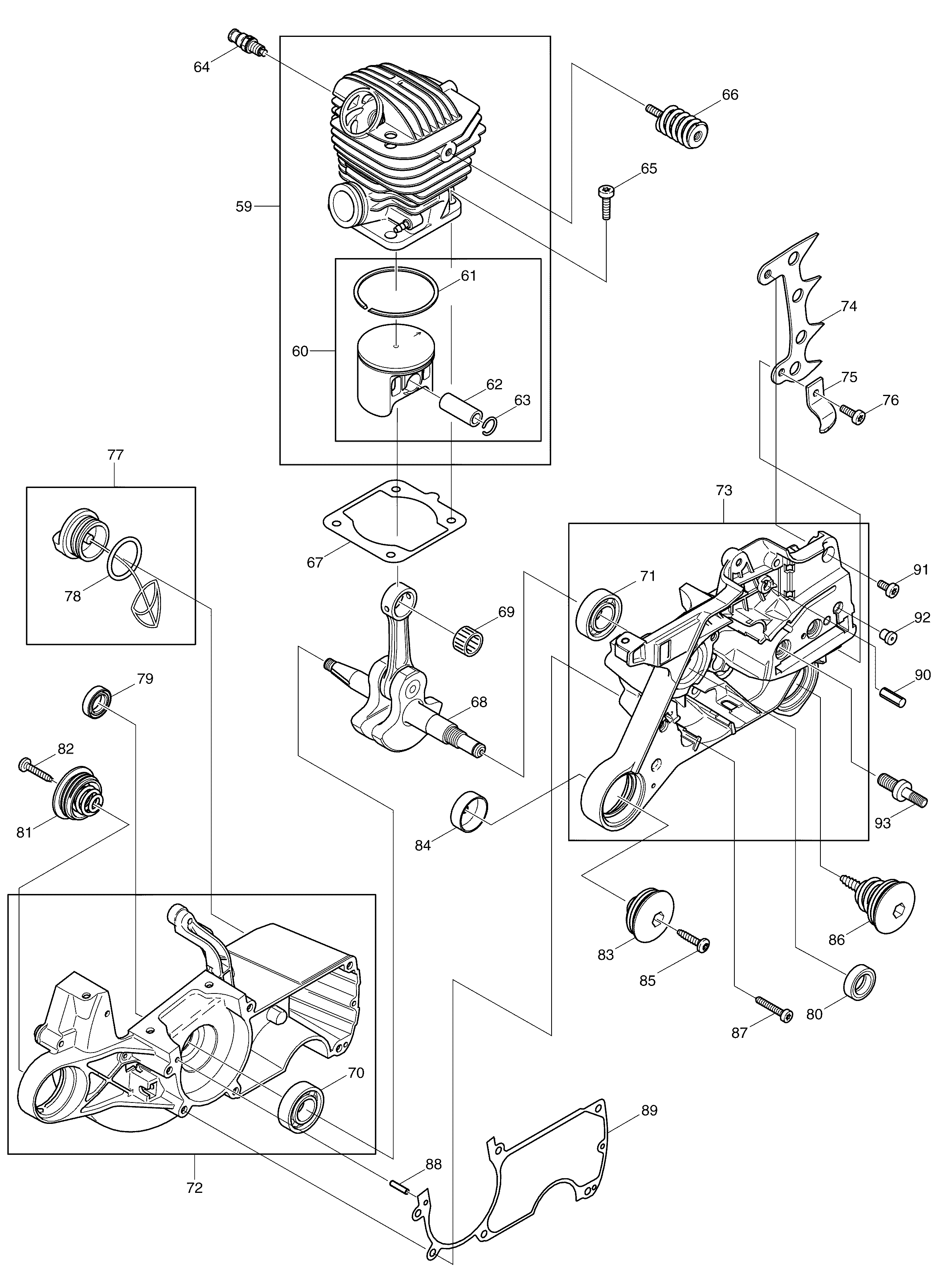

Cylindre 50Mm Ps7300/Dcs7301 | ||||
059 | 039130032 | 311.67 | 374.00 | |
Set de pistons EK7301 | ||||
060 | 198663-5 | 146.44 | 175.73 | |
Pas d'informations disponibles, non commandable | ||||
061 | 394132020 | |||
Axe De Piston | ||||
062 | 119132030 | 19.23 | 23.08 | |
Bague d'arrêt C12x1 | ||||
063 | 119132060 | 0.98 | 1.18 | |
Soupape de décompression | ||||
064 | 001131150 | 20.15 | 24.18 | |
Pas d'informations disponibles, non commandable | ||||
065 | 266476-3 | |||
Ressort d'amortissement | ||||
066 | 181114401 | 12.22 | 14.66 | |
Joint | ||||
067 | 346873-0 | 2.36 | 2.83 | |
Vilebrequin Cpl. A | ||||
068 | 038120100 | 235.58 | 282.70 | |
Pas d'informations disponibles, non commandable | ||||
069 | 962210019 | |||
Roulement à billes 6202C3 A | ||||
070 | 211483-1 | 5.71 | 6.85 | |
Pas d'informations disponibles, non commandable | ||||
071 | 960102179 | |||
Carter de vilebrequin Dcs64/7901 A | ||||
072 | 038111680 | 112.06 | 134.47 | |
Carter de vilebrequin (R) Dcs64/73 A | ||||
073 | 038111641 | 118.43 | 142.12 | |
Arrêt d'arbre A | ||||
074 | 038250021 | 11.39 | 13.67 | |
Attrape-chaîne A | ||||
075 | 038111171 | 4.45 | 5.34 | |
Vis Met. Ck M5x16mm | ||||
076 | 266605-8 | 0.98 | 1.18 | |
Bouchon de réservoir complet | ||||
077 | 010114050 | 5.71 | 6.85 | |
Anneau O 28x3 | ||||
078 | 963228030 | 1.75 | 2.10 | |
Plus disponible, pas de remplacement | ||||
079 | 213814-0 | |||
Joint d'huile Dcs64/73/7901 A | ||||
080 | 962900062 | 8.59 | 10.31 | |
Ressort Cpl. Avec Capuchon (R) | ||||
081 | 038114130 | 11.82 | 14.18 | |
Pas d'informations disponibles, non commandable | ||||
082 | 913455204 | |||
Ressort Cpl. Avec Capuchon (R) | ||||
083 | 038114130 | 11.82 | 14.18 | |
Anneau de Blocage Dcs64/73/7901 A | ||||
084 | 038114191 | 5.06 | 6.07 | |
Pas d'informations disponibles, non commandable | ||||
085 | 913455204 | |||
Ressort Cpl. Avec Capuchon (L) | ||||
086 | 038114141 | 11.34 | 13.61 | |
Vis Torx 5x30 | ||||
087 | 908005305 | 0.98 | 1.18 | |
Goupille élastique 3x16 | ||||
088 | 936430160 | 0.98 | 1.18 | |
Joint de carter Dcs64/73/7901 A | ||||
089 | 038111043 | 5.71 | 6.85 | |
Goupille de sécurité 6x24mm | ||||
090 | 934660250 | 1.02 | 1.22 | |
Pas d'informations disponibles, non commandable | ||||
091 | 908005125 | |||
Pas d'informations disponibles, non commandable | ||||
092 | 010245030 | |||
Tige de vis 9Mm A | ||||
093 | 038232011 | 7.22 | 8.66 | |
Plus disponible, pas de remplacement | ||||
094 | 038160610 | |||
bride de serrage | ||||
095 | 267821-5 | 0.83 | 1.00 | |
Pas d'informations disponibles, non commandable | ||||
096 | 038112630 | |||

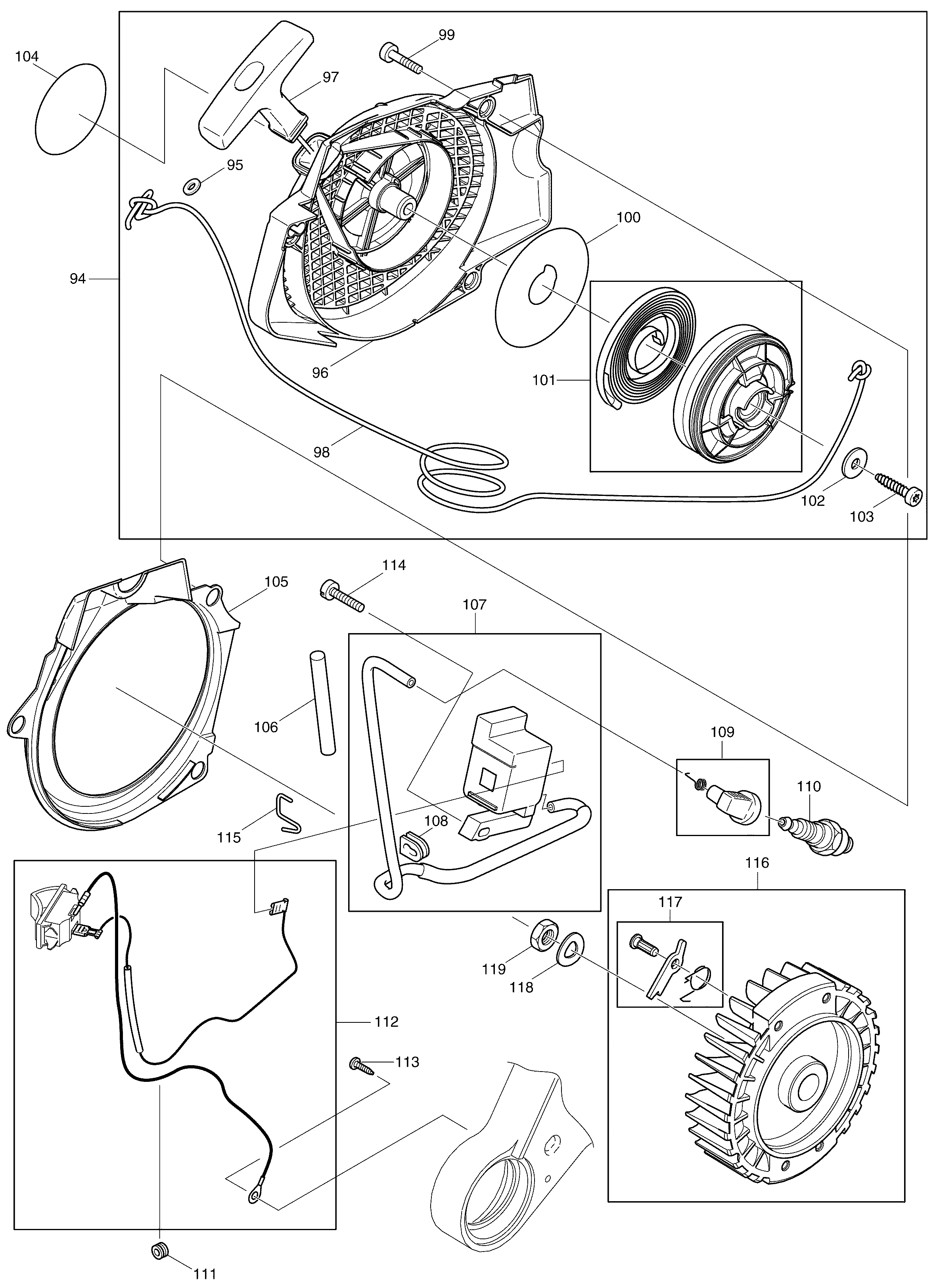

Poignée de démarrage Dpc64/73/10/11 A | ||||
097 | 001161020 | 3.96 | 4.75 | |
Corde de démarrage 3,5mmx95cm | ||||
098 | 108164020 | 2.02 | 2.42 | |
Vis métallique Ck M5x20mm | ||||
099 | 266607-4 | 0.83 | 1.00 | |
Bague d'espacement Dcs6401 démarrage. | ||||
100 | 038162050 | 1.75 | 2.10 | |
Tambour de démarrage Dcs64/73/7901 A | ||||
101 | 038162024 | 17.38 | 20.86 | |
Disque 5,5x18x1,6 | ||||
102 | 924605510 | 0.83 | 1.00 | |
Pas d'informations disponibles, non commandable | ||||
103 | 913455204 | |||
Étiquette Dcs7301 * | ||||
104 | 980114836 | 2.36 | 2.83 | |
Déplaceur d'air | ||||
105 | 038112020 | 5.98 | 7.18 | |
Isolatieleiding 6X0,5X1000MM P | ||||
106 | 970502120 | 6.38 | 7.66 | |
Allumage Dcs/Pc/64/73/79 A | ||||
107 | 010038143 | 246.80 | 296.16 | |
Faisceau de câbles Dcs6401 | ||||
108 | 038143030 | 11.34 | 13.61 | |
Capuchon de bougie cpl. | ||||
109 | 957604240 | 9.67 | 11.60 | |
BOUGIE A | ||||
110 | 168517-0 | 5.06 | 6.07 | |
Manchon en caoutchouc | ||||
111 | 965401011 | 1.46 | 1.75 | |
Pas d'informations disponibles, non commandable | ||||
112 | 970311590 | |||
Vis 3,5x10 | ||||
113 | 915735100 | 0.83 | 1.00 | |
Vis Torx 4x10/20 | ||||
114 | 908304205 | 0.98 | 1.18 | |
Clip pour harnais de câbles | ||||
115 | 038111110 | 0.98 | 1.18 | |
Volant Cpl Dcs64/73/7901 A | ||||
116 | 957141003 | 75.08 | 90.10 | |
Ensemble de démarrage | ||||
117 | 108166051 | 12.22 | 14.66 | |
Rondelle 8mm EA3201S A | ||||
118 | 267822-3 | 0.83 | 1.00 | |
Pas d'informations disponibles, non commandable | ||||
119 | 920208024 | |||
Pas d'informations disponibles, non commandable | ||||
120 | 038245011 | |||

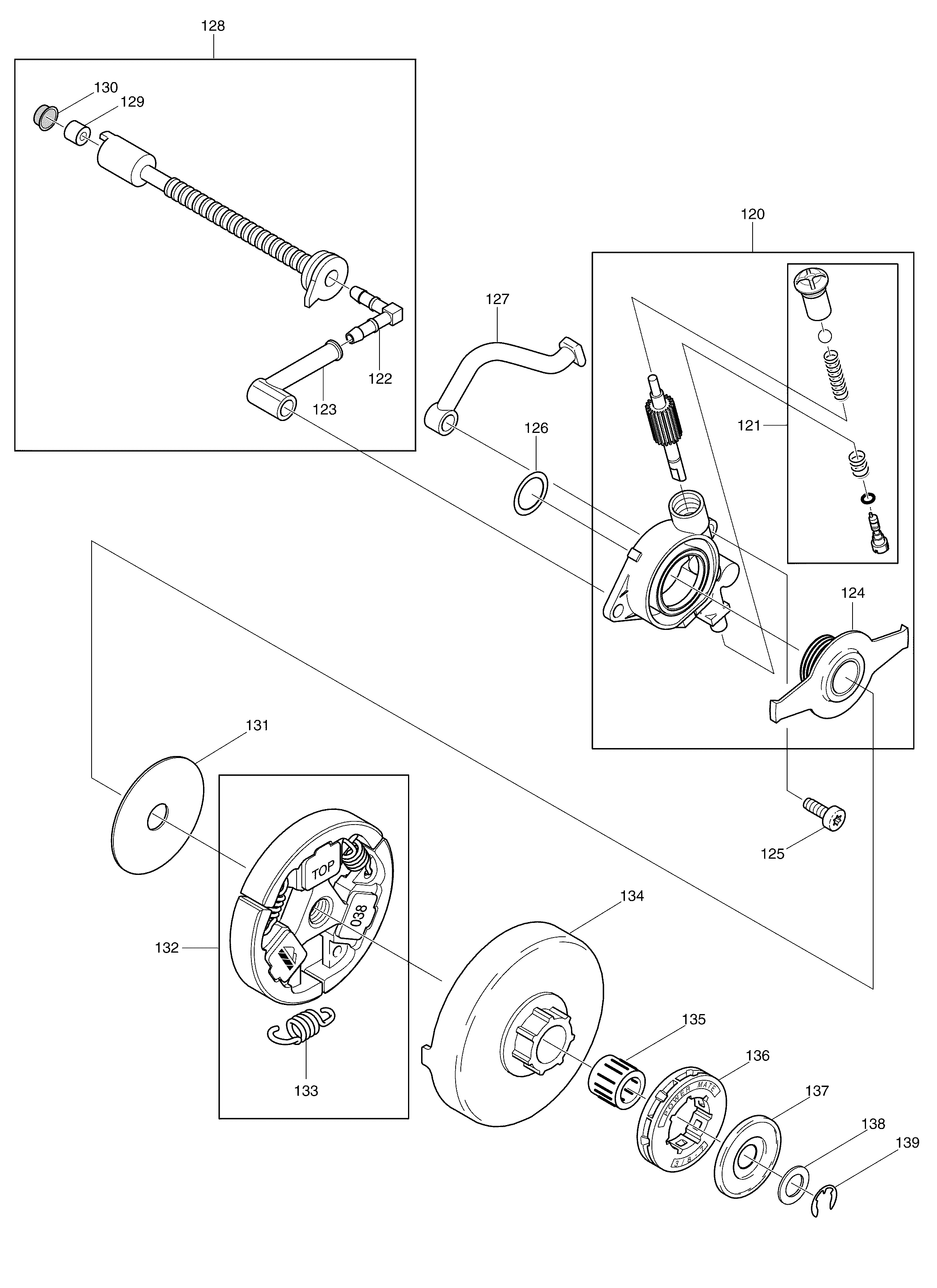

Kit de révision (Pompe à huile) | ||||
121 | 030245070 | 11.34 | 13.61 | |
Connecteur de tuyau 90Gr. | ||||
122 | 001245140 | 4.14 | 4.97 | |
Conduite d'huile 90 degrés | ||||
123 | 038245110 | 3.28 | 3.94 | |
Pas d'informations disponibles, non commandable | ||||
124 | 038245031 | |||
Pas d'informations disponibles, non commandable | ||||
125 | 908005125 | |||
Disque de démarrage A | ||||
126 | 038224021 | 1.24 | 1.49 | |
Conduite d'huile Dcs7900 A | ||||
127 | 038245061 | 10.50 | 12.60 | |
Tube d'aspiration d'huile Complet. | ||||
128 | 038245020 | 38.72 | 46.46 | |
Bague Entretoise | ||||
129 | 900005066 | 1.67 | 2.00 | |
Filtre | ||||
130 | 963601100 | 3.44 | 4.13 | |
Rondelle 12 | ||||
131 | 267389-1 | 1.67 | 2.00 | |
Pas d'informations disponibles, non commandable | ||||
132 | 038180011 | |||
Pas d'informations disponibles, non commandable | ||||
133 | 024184021 | |||
Tambour D'embrayage | ||||
134 | 957223092 | 28.02 | 33.62 | |
Roulement à aiguilles 10x16x12 | ||||
135 | 962210024 | 9.24 | 11.09 | |
Pignon | ||||
136 | 119224070 | 12.22 | 14.66 | |
Rivet 29mm EA4300F A | ||||
137 | 267820-7 | 2.70 | 3.24 | |
Disque de démarrage A | ||||
138 | 021224011 | 1.39 | 1.67 | |
Bague de blocage E-8 EA4300F A | ||||
139 | 259045-7 | 0.83 | 1.00 | |

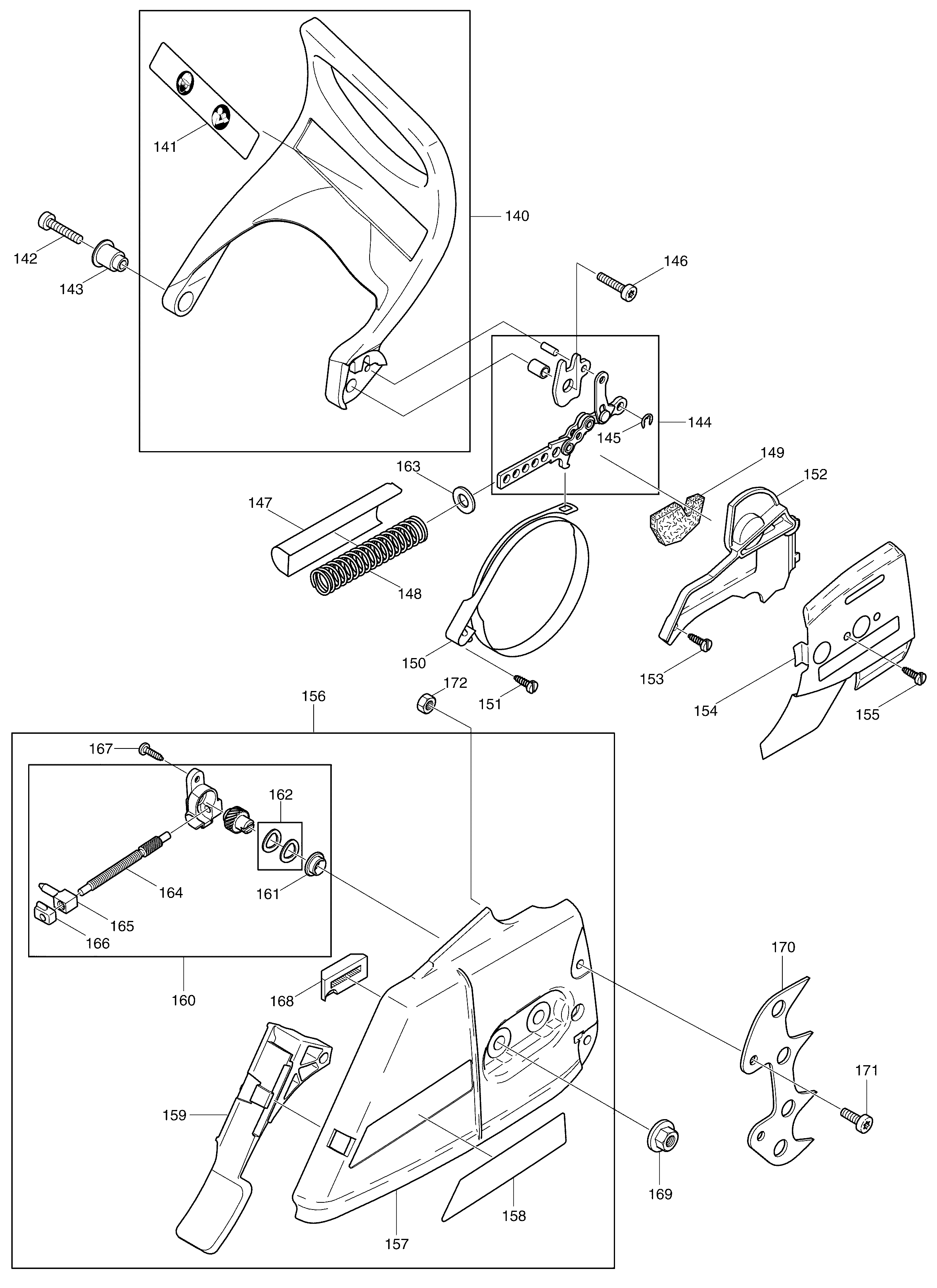

Poignée Supérieure Cpl.Dcs64/7301 A | ||||
140 | 038213370 | 48.40 | 58.08 | |
Étiquette "avertissement" | ||||
141 | 810449-4 | 2.84 | 3.41 | |
Vis métallique M5x20mm | ||||
142 | 266960-8 | 0.83 | 1.00 | |
DOUILLE FILETEE | ||||
143 | 038213160 | 5.06 | 6.07 | |
Système de frein Dcs64/73/7901 A | ||||
144 | 957213031 | 19.23 | 23.08 | |
Bague de retenue 4mm A | ||||
145 | 927304000 | 0.83 | 1.00 | |
Vis Torx 5x20 | ||||
146 | 908005206 | 1.18 | 1.42 | |
Capuchon de Protection pour Ressort P | ||||
147 | 038213150 | 3.54 | 4.25 | |
Ressort de compression | ||||
148 | 038213130 | 4.14 | 4.97 | |
Plaque de Mousse-Poussière | ||||
149 | 038213200 | 1.39 | 1.67 | |
Courroie de frein Dcs64/73/7901 | ||||
150 | 038213010 | 12.22 | 14.66 | |
Vis 3,5x10 | ||||
151 | 915735100 | 0.83 | 1.00 | |
Plaque de Couvercle | ||||
152 | 038213040 | 5.30 | 6.36 | |
Vis 3,5x10 | ||||
153 | 915735100 | 0.83 | 1.00 | |
Plaque de guidage de chaîne | ||||
154 | 038111030 | 3.96 | 4.75 | |
Vis 3,5x10 | ||||
155 | 915735100 | 0.83 | 1.00 | |
Couvercle de Chaîne Cpl Dcs6401 A | ||||
156 | 038213641 | 153.42 | 184.10 | |
Couvercle de Chaîne P | ||||
157 | 038213635 | 59.21 | 71.05 | |
Pas d'informations disponibles, non commandable | ||||
158 | 980114784 | |||
Éjection de Puces Dcs64/73/7901 | ||||
159 | 038213190 | 6.38 | 7.66 | |
Tendeur de chaîne compl. | ||||
160 | 957213023 | 32.15 | 38.58 | |
Douille de Montage | ||||
161 | 038213080 | 0.98 | 1.18 | |
Disque | ||||
162 | 038213210 | 0.98 | 1.18 | |
Rondelle 12X9Mm P | ||||
163 | 028213010 | 0.83 | 1.00 | |
Vis de tension | ||||
164 | 957213040 | 19.23 | 23.08 | |
Roulement de Tension A | ||||
165 | 038213091 | 9.24 | 11.09 | |
Palier à Vis de Tension | ||||
166 | 038213070 | 1.39 | 1.67 | |
Vis 3,5x10 | ||||
167 | 915735100 | 0.83 | 1.00 | |
Guide-Chaîne | ||||
168 | 024213240 | 1.67 | 2.00 | |
Pas d'informations disponibles, non commandable | ||||
169 | 923208004 | |||
Butée d'arbre Dcs6401 | ||||
170 | 957250060 | 5.30 | 6.36 | |
Pas d'informations disponibles, non commandable | ||||
171 | 908005125 | |||
Écrou hexagonal M5 | ||||
172 | 920405000 | 0.83 | 1.00 | |

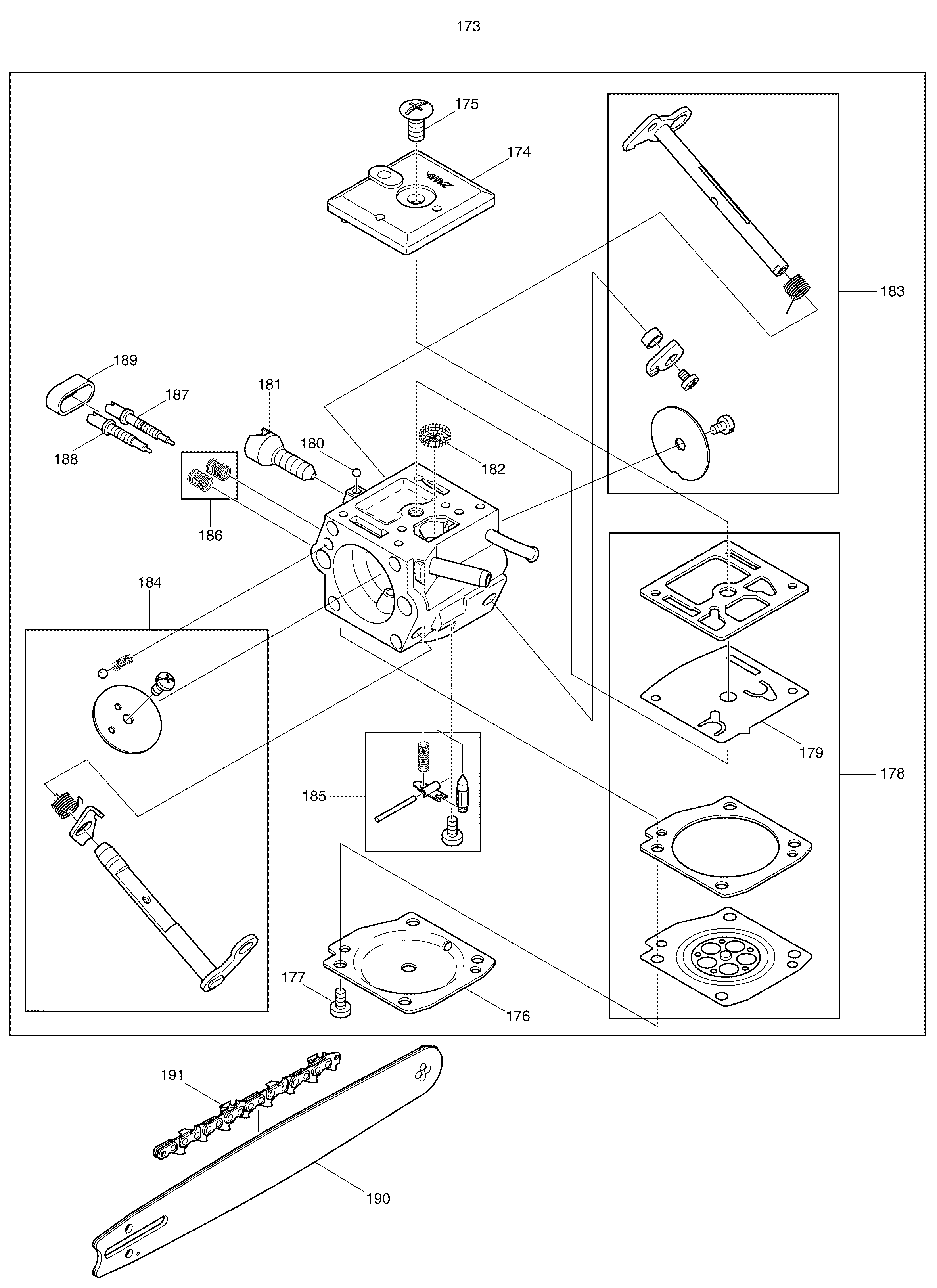

Carburateur Dcs64/73/7901 A | ||||
173 | 038153511 | 81.38 | 97.66 | |
Couvercle de pompe Dcs64/7901 | ||||
174 | 038153030 | 12.19 | 14.63 | |
Vis Tbv Dcs64/7901 | ||||
175 | 038153360 | 2.02 | 2.42 | |
Couvercle de diaphragme Dcs64/7901 | ||||
176 | 038153040 | 7.21 | 8.65 | |
Vis Pm45 | ||||
177 | 001153020 | 2.02 | 2.42 | |
Caoutchouc de Membrane de Pompe A | ||||
178 | 038153410 | 22.09 | 26.51 | |
Diaphragme de pompe Dcs69/7301 | ||||
179 | 038153070 | 7.57 | 9.08 | |
Balle Dcs6401 | ||||
180 | 038153210 | 2.71 | 3.25 | |
Vis de réglage S Dcs64/7901 | ||||
181 | 038153220 | 9.26 | 11.11 | |
Tamis Dcs34/69/7301 A | ||||
182 | 036153040 | 2.84 | 3.41 | |
Rep. Kit Carburateur à gaz | ||||
183 | 957153061 | 23.06 | 27.67 | |
Rep. Kit Carburateur Choke | ||||
184 | 957153051 | 38.75 | 46.50 | |
Set pièces de direction carb | ||||
185 | 957153070 | 14.48 | 17.38 | |
Ressort de compression Dcs64/7901 | ||||
186 | 038153260 | 2.71 | 3.25 | |
Vis de réglage L Dcs64/7901 | ||||
187 | 038153230 | 16.02 | 19.22 | |
Vis de réglage H Dcs64/7901 | ||||
188 | 038153240 | 15.49 | 18.59 | |
Caoutchouc Stelschr.Dcs64/7901 | ||||
189 | 038153270 | 4.45 | 5.34 | |
Plus disponible, pas de remplacement | ||||
190 | 445038655 | |||
Plus disponible, pas de remplacement | ||||
191 | 528099660 | |||
Kit de filtres lourds pour kett.z. | ||||
320 | 957173400 | 139.71 | 167.65 |
