Dessins techniques et pièces de rechange Makita DCS230T

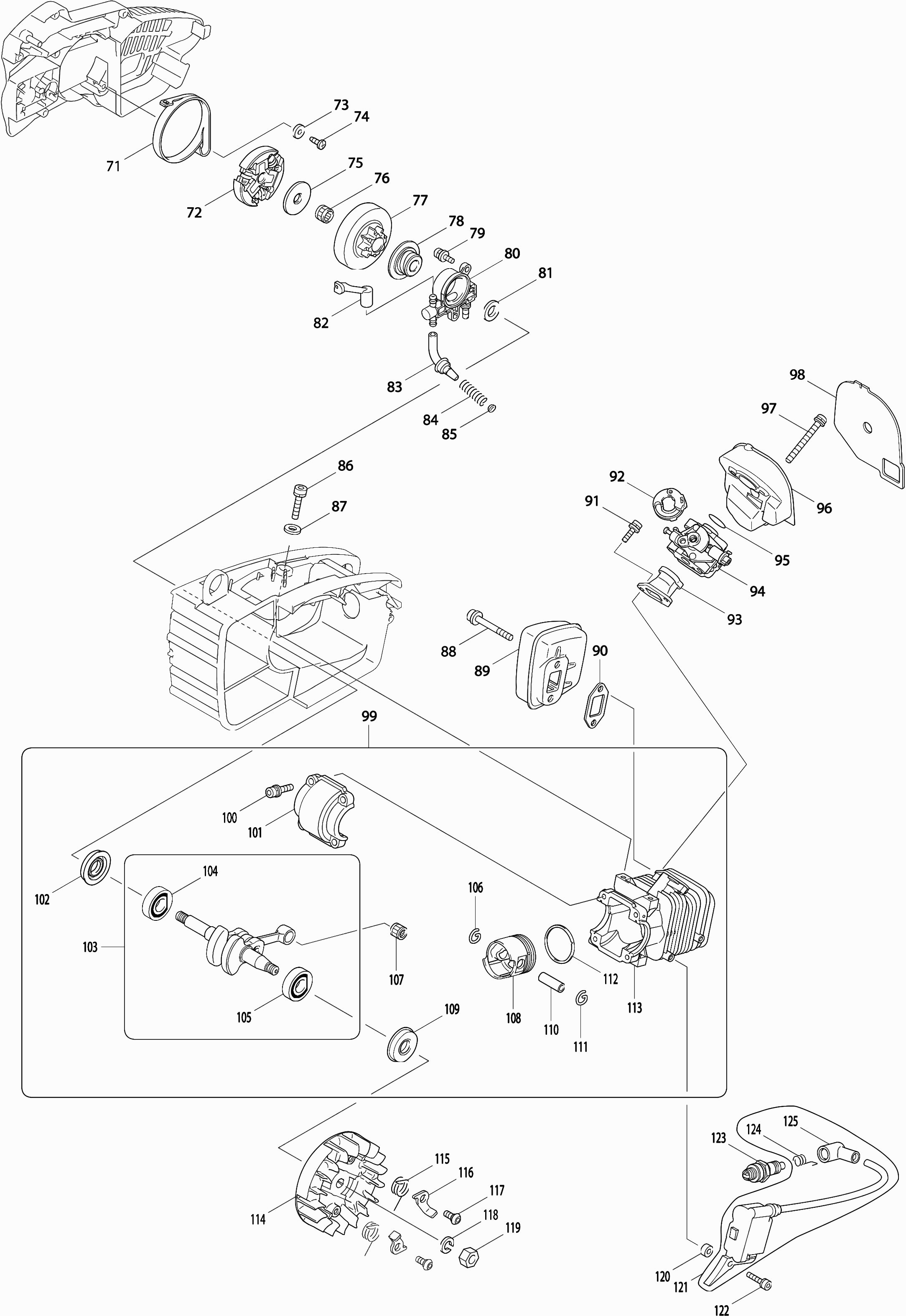

La référence DCS230T doit figurer sur la plaque d'identification. Des différences peuvent exister selon le numéro de type donnant lieu à la non-correspondance des pièces de rechange. Ne commandez que des pièces si les références sont correctes.Dessins des MAKITA DCS230T
Liste de pièces de rechange des Makita DCS230T
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC.
| Protection des mains | ||||
| 001 | 154650-4 | Protection des mains | € 7.55 | |
| Etiquette Info. | ||||
| 002 | 810075-9 | Etiquette Info. | € 2.83 | |
| Drukveer 9 | ||||
| 003 | 233175-2 | Drukveer 9 | € 1.00 | |
| Plaque Intermediaire | ||||
| 004 | 163448-8 | Plaque Intermediaire | € 9.66 | |
| Drukveer 6 | ||||
| 005 | 231298-0 | Drukveer 6 | € 1.00 | |
| Montage plaat | ||||
| 006 | 418715-9 | Montage plaat | € 1.45 | |
| Schroef Pt4x12mm | ||||
| 007 | 266020-6 | Schroef Pt4x12mm | € 1.00 | |
| Afdekplaat tbv starterveer | ||||
| 008 | 418736-1 | Afdekplaat tbv starterveer | € 2.83 | |
| Schroef Pt4x12mm | ||||
| 009 | 266020-6 | Schroef Pt4x12mm | € 1.00 | |
| Afdekkap voor zwaard | ||||
| 010 | 183946-6 | Afdekkap voor zwaard | € 16.31 | |
| Label "makita" | ||||
| 011 | 819170-2 | Label "makita" | € 2.83 | |
| Tandwiel 17 | ||||
| 012 | 226590-7 | Tandwiel 17 | € 16.31 | |
| Spanbout 8 | ||||
| 013 | 226534-7 | Spanbout 8 | € 12.34 | |
| Verstelschroef | ||||
| 014 | 324464-7 | Verstelschroef | € 1.00 | |
| Borgmoer M8 Dcs230T A | ||||
| 015 | 252145-2 | Borgmoer M8 Dcs230T A | € 1.00 | |
| Voeringsplaat Re | ||||
| 016 | 345653-1 | Voeringsplaat Re | € 1.00 | |
| Schroef Pt4x12mm | ||||
| 017 | 266020-6 | Schroef Pt4x12mm | € 1.00 | |
| Tapschroef 4x18 | ||||
| 018 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Kettingvanger | ||||
| 019 | 418710-9 | Kettingvanger | € 1.45 | |
| Voeringsplaat Li | ||||
| 020 | 345652-3 | Voeringsplaat Li | € 1.02 | |
| Tapschroef 4x18 | ||||
| 021 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Pompdeksel | ||||
| 022 | 418707-8 | Pompdeksel | € 1.02 | |
| Spons | ||||
| 023 | 421877-4 | Spons | € 1.00 | |
| Beluchtingsklep | ||||
| 024 | 421298-0 | Beluchtingsklep | € 2.83 | |
| Tapschroef Pt3x10 | ||||
| 025 | 266007-8 | Tapschroef Pt3x10 | € 1.00 | |
| Bovendeksel | ||||
| 026 | 418734-5 | Bovendeksel | € 2.11 | |
| Demper veer | ||||
| 027 | 324477-8 | Demper veer | € 1.23 | |
| Tapschroef 4x18 | ||||
| 028 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Dempings rubber | ||||
| 029 | 421874-0 | Dempings rubber | € 1.23 | |
| Motorhuis set | ||||
| 030 | 153918-5 | Motorhuis set | € 37.67 | |
| Tankdop | ||||
| 031 | 168508-1 | Tankdop | € 2.83 | |
| O-ring 25mm | ||||
| 031C10 | 213355-6 | O-ring 25mm | € 2.11 | |
| Doorvoer 10x4x3mm | ||||
| 032 | 421875-8 | Doorvoer 10x4x3mm | € 1.00 | |
| Ontluchtingsventiel | ||||
| 033 | 168396-6 | Ontluchtingsventiel | € 5.30 | |
| Plaque Intermediaire | ||||
| 034 | 418700-2 | Plaque Intermediaire | € 2.47 | |
| Brandstofslang | ||||
| 035 | 422036-3 | Brandstofslang | € 1.00 | |
| Knop 28 | ||||
| 036 | 271422-3 | Knop 28 | € 1.02 | |
| Brandstofpomp Ea4300F A | ||||
| 037 | 010155011 | Brandstofpomp Ea4300F A | € 5.30 | |
| Commande impossible | ||||
| 038 | 422037-1 | Commande impossible | ||
| Commande impossible | ||||
| 039 | 418711-7 | Commande impossible | ||
| Tapschroef 4x18 | ||||
| 040 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Handgreep deksel | ||||
| 041 | 418696-7 | Handgreep deksel | € 5.95 | |
| Brandstoffilter | ||||
| 042 | 163447-0 | Brandstoffilter | € 2.83 | |
| Commande impossible | ||||
| 043 | 168491-2 | Commande impossible | ||
| Poignee | ||||
| 044 | 418695-9 | Poignee | € 12.34 | |
| Luchtfilter kap | ||||
| 045 | 418703-6 | Luchtfilter kap | € 2.47 | |
| Luchtverplaatser | ||||
| 046 | 421872-4 | Luchtverplaatser | € 1.02 | |
| Anti blokkeerknop | ||||
| 047 | 418706-0 | Anti blokkeerknop | € 2.47 | |
| Tige De Commande | ||||
| 048 | 324468-9 | Tige De Commande | € 3.27 | |
| Commutateur | ||||
| 049 | 651525-3 | Commutateur | € 3.27 | |
| Gashandel | ||||
| 050 | 419362-9 | Gashandel | € 2.11 | |
| Torsieveer 11 | ||||
| 051 | 231672-2 | Torsieveer 11 | € 1.00 | |
| Chokehandel | ||||
| 052 | 418708-6 | Chokehandel | € 1.00 | |
| Tapschroef Pt3x10 | ||||
| 053 | 266007-8 | Tapschroef Pt3x10 | € 1.00 | |
| Tapschroef 4x18 | ||||
| 054 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Dempings rubber | ||||
| 055 | 421874-0 | Dempings rubber | € 1.23 | |
| Dempings kap | ||||
| 056 | 418709-4 | Dempings kap | € 1.02 | |
| Poignee Laterale | ||||
| 057 | 418704-4 | Poignee Laterale | € 9.66 | |
| Schroef 4x35 | ||||
| 058 | 266351-3 | Schroef 4x35 | € 1.00 | |
| Startinrichting compleet | ||||
| 059 | 125260-4 | Startinrichting compleet | € 32.08 | |
| Commande impossible | ||||
| 060 | SG00000005 | Commande impossible | ||
| Kransplaat | ||||
| 061 | SG00000004 | Kransplaat | € 2.83 | |
| Ressort De Compression | ||||
| 062 | SG00000003 | Ressort De Compression | € 4.65 | |
| Koordtrommel | ||||
| 063 | SG00000001 | Koordtrommel | € 4.14 | |
| Startkoord | ||||
| 064 | SG00000007 | Startkoord | € 1.74 | |
| Starterveer | ||||
| 065 | SG00000002 | Starterveer | € 8.57 | |
| Startgreep | ||||
| 066 | SG00000008 | Startgreep | € 2.83 | |
| Stop plaat | ||||
| 067 | SG00000009 | Stop plaat | € 1.00 | |
| Commande impossible | ||||
| 068 | 163450-1 | Commande impossible | ||
| Tapschroef 4x18 | ||||
| 069 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Commande impossible | ||||
| 070 | 861167-7 | Commande impossible | ||
| Brake Band | ||||
| 071 | 345454-7 | Brake Band | € 7.55 | |
| Embrayage | ||||
| 072 | 168391-6 | Embrayage | € 13.94 | |
| Sluitring 4 | ||||
| 073 | 267195-4 | Sluitring 4 | € 1.00 | |
| Schroef Pt4x12mm | ||||
| 074 | 266020-6 | Schroef Pt4x12mm | € 1.00 | |
| Sluitring 8 | ||||
| 075 | 267284-5 | Sluitring 8 | € 1.00 | |
| Roulement A Aiguilles | ||||
| 076 | 212077-5 | Roulement A Aiguilles | € 5.95 | |
| Koppelingtrommel 1/4" | ||||
| 077 | 165393-3 | Koppelingtrommel 1/4" | € 20.10 | |
| Koppelingstrommel 3/8 | ||||
| 077A | 165405-2 | Koppelingstrommel 3/8 | € 24.09 | |
| Wormwiel | ||||
| 078 | 221422-3 | Wormwiel | € 5.30 | |
| Schroef 4x12 | ||||
| 079 | 911116-5 | Schroef 4x12 | € 1.00 | |
| Oliepomp | ||||
| 080 | 168393-2 | Oliepomp | € 32.08 | |
| Sluitring 10 | ||||
| 081 | 253758-2 | Sluitring 10 | € 1.00 | |
| Olieslang verbinder | ||||
| 082 | 421873-2 | Olieslang verbinder | € 1.02 | |
| Olie slang | ||||
| 083 | 421876-6 | Olie slang | € 1.00 | |
| Ressort De Compression | ||||
| 084 | 231975-4 | Ressort De Compression | € 1.00 | |
| Capot de recouvrement | ||||
| 085 | 416274-7 | Capot de recouvrement | € 1.00 | |
| Zeskant bout 5x20 | ||||
| 086 | 922231-0 | Zeskant bout 5x20 | € 1.00 | |
| Sluitring 5mm DSP601 A | ||||
| 087 | 253414-4 | Sluitring 5mm DSP601 A | € 1.00 | |
| Flensbout M5x40 | ||||
| 088 | 266354-7 | Flensbout M5x40 | € 1.00 | |
| Muffler | ||||
| 089 | 168392-4 | Muffler | € 13.94 | |
| Uitlaatpakking | ||||
| 090 | 418718-3 | Uitlaatpakking | € 4.65 | |
| Zeskant bout | ||||
| 091 | 922123-3 | Zeskant bout | € 1.00 | |
| Gasschijf | ||||
| 092 | 418717-5 | Gasschijf | € 1.45 | |
| Spruitstuk | ||||
| 093 | 421871-6 | Spruitstuk | € 3.70 | |

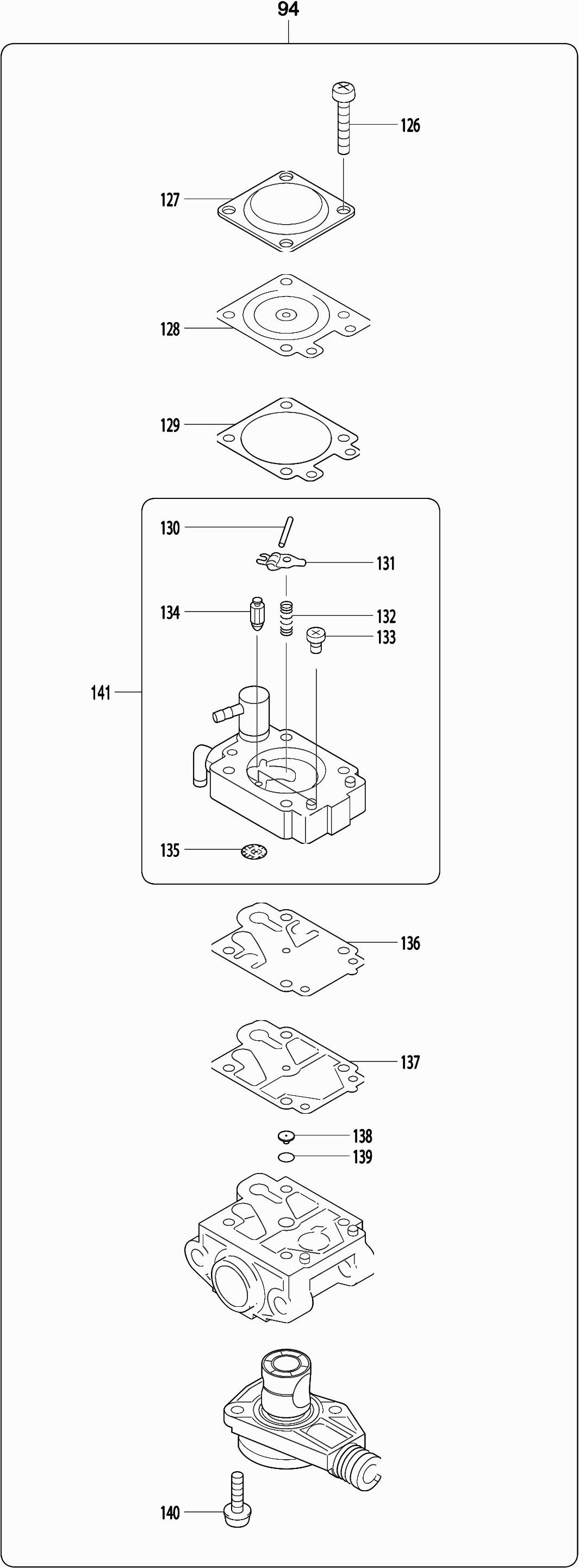

| Carburateur | ||||
| 094 | 168394-0 | Carburateur | € 46.98 | |
| O-ring 15 | ||||
| 095 | 213221-7 | O-ring 15 | € 1.02 | |
| Luchtfilterhuis | ||||
| 096 | 418702-8 | Luchtfilterhuis | € 1.74 | |
| Schroef 5x45 | ||||
| 097 | 911268-2 | Schroef 5x45 | € 1.00 | |
| Filtre à Air | ||||
| 098 | 443118-8 | Filtre à Air | € 1.74 | |
| Commande impossible | ||||
| 099 | 125255-7 | Commande impossible | ||
| Inbusbout 5x20 | ||||
| 100 | 922232-8 | Inbusbout 5x20 | € 1.02 | |
| Cylindre | ||||
| 101 | 183944-0 | Cylindre | € 123.78 | |
| Keerring | ||||
| 102 | 213131-8 | Keerring | € 7.55 | |
| Crank Shaft | ||||
| 103 | 153910-1 | Crank Shaft | € 81.19 | |
| Kogellager 6001C3 Rpt250 A | ||||
| 104 | 210113-1 | Kogellager 6001C3 Rpt250 A | € 5.30 | |
| Kogellager 6001C3 Rpt250 A | ||||
| 105 | 210113-1 | Kogellager 6001C3 Rpt250 A | € 5.30 | |
| Borgring tbv zuigerpen | ||||
| 106 | 233976-8 | Borgring tbv zuigerpen | € 1.00 | |
| Roulement A Aiguilles | ||||
| 107 | 212955-9 | Roulement A Aiguilles | € 5.30 | |
| Piston | ||||
| 108 | 317811-9 | Piston | € 16.31 | |
| Keerring | ||||
| 109 | 213131-8 | Keerring | € 7.55 | |
| Axe De Piston | ||||
| 110 | 324467-1 | Axe De Piston | € 2.47 | |
| Borgring tbv zuigerpen | ||||
| 111 | 233976-8 | Borgring tbv zuigerpen | € 1.00 | |
| Zuigerveer | ||||
| 112 | 324463-9 | Zuigerveer | € 4.65 | |
| Cylindre | ||||
| 113 | 183944-0 | Cylindre | € 123.78 | |
| Magneto Rotor Comp. | ||||
| 114 | 317813-5 | Magneto Rotor Comp. | € 22.02 | |
| Torsieveer 11 | ||||
| 115 | 231672-2 | Torsieveer 11 | € 1.00 | |
| Palinrichting | ||||
| 116 | 345453-9 | Palinrichting | € 1.00 | |
| Vis cyl Sixpans Creux Chc | ||||
| 117 | 266342-4 | Vis cyl Sixpans Creux Chc | € 1.00 | |
| Veerring M8 | ||||
| 118 | 942201-3 | Veerring M8 | € 1.00 | |
| Zeskant moer M8 | ||||
| 119 | 931403-6 | Zeskant moer M8 | € 1.00 | |
| Afstandbus | ||||
| 120 | 418714-1 | Afstandbus | € 1.00 | |
| Ontsteking | ||||
| 121 | 125278-5 | Ontsteking | € 29.28 | |
| Flensbout M4x18 | ||||
| 122 | 266359-7 | Flensbout M4x18 | € 1.00 | |
| Bougie Cmr6a | ||||
| 123 | 965603030 | Bougie Cmr6a | € 10.96 | |
| Bougieveer | ||||
| 124 | 324465-5 | Bougieveer | € 1.00 | |
| Bougiedop | ||||
| 125 | 421878-2 | Bougiedop | € 1.02 | |
| Vis | ||||
| 126 | WJ00096325 | Vis | € 1.74 | |
| Deksel Ea3201S A | ||||
| 127 | WJ00021158 | Deksel Ea3201S A | € 2.11 | |
| Diafragma | ||||
| 128 | WJ00095586 | Diafragma | € 10.96 | |
| Pakking Ht2350/60D A | ||||
| 129 | 442183-4 | Pakking Ht2350/60D A | € 2.11 | |
| Pen Dcs230T A | ||||
| 130 | WJ00014477 | Pen Dcs230T A | € 2.83 | |
| Stelvork | ||||
| 131 | WJ00016648 | Stelvork | € 2.11 | |
| Ressort | ||||
| 132 | WJ00983160 | Ressort | € 1.74 | |
| Vis | ||||
| 133 | WJ00096424 | Vis | € 1.45 | |
| Vlotternaald | ||||
| 134 | WJ00008282 | Vlotternaald | € 7.55 | |
| Inlaatzeef | ||||
| 135 | WJ00014070 | Inlaatzeef | € 1.74 | |
| Pomp diafragma | ||||
| 136 | WJ00009599 | Pomp diafragma | € 4.14 | |
| Pakking "carb" | ||||
| 137 | 442172-9 | Pakking "carb" | € 5.30 | |
| Sproeier | ||||
| 138 | WJ00112245 | Sproeier | € 7.55 | |
| Joint Torique | ||||
| 139 | WJ00016104 | Joint Torique | € 2.11 | |
| Commande impossible | ||||
| 140 | WJ00096364 | Commande impossible | ||
