Dessins des Makita DBC4500
Liste de pièces de rechange des Makita DBC4500
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Pas d'informations disponibles, non commandable | ||||
| 001 | 386100100 | |||
| Cylindre D=43 | ||||
| 002 | 386131011 | 366.86 | 440.23 | |
| Piston 43 | ||||
| 003 | 957132386 | 92.06 | 110.47 | |
| Anneau de piston 43 | ||||
| 004 | 386132010 | 7.22 | 8.66 | |
| Axe De Piston | ||||
| 005 | 385132030 | 8.21 | 9.85 | |
| Anneau de retenue | ||||
| 006 | 385132040 | 1.67 | 2.00 | |
| Joint de cylindre Dbc3300 A | ||||
| 007 | 965527010 | 8.59 | 10.31 | |
| Ensemble de carter | ||||
| 008 | 385111102 | 64.89 | 77.87 | |
| Vilebrequin | ||||
| 009 | 385120100 | 194.04 | 232.85 | |
| Roulement à billes 6201 | ||||
| 010 | 211109-5 | 4.45 | 5.34 | |
| Clavette 2.0x3.7 | ||||
| 011 | 939620371 | 1.02 | 1.22 | |
| Roulement à billes 6201 | ||||
| 012 | 211109-5 | 4.45 | 5.34 | |
| Roulement A Aiguilles | ||||
| 013 | 962211033 | 7.22 | 8.66 | |
| Joint 12-20x5 | ||||
| 014 | 962900057 | 5.06 | 6.07 | |
| Bague | ||||
| 015 | 900006217 | 1.18 | 1.42 | |
| Vis cylindrique 6.7x30 | ||||
| 018 | 913467304 | 0.98 | 1.18 | |
| Couvercle de boîtier | ||||
| 019 | 385118613 | 36.08 | 43.30 | |
| Vis métallique Ck M5x20mm | ||||
| 021 | 266607-4 | 0.83 | 1.00 | |
| Carter De Moteur | ||||
| 022 | 386110313 | 72.58 | 87.10 | |
| Téton A | ||||
| 023 | 001131020 | 5.06 | 6.07 | |
| Tuyau d'essence 2,5x5,5mm 100cm | ||||
| 024 | 965452090 | 17.38 | 20.86 | |
| Stop Dbc * | ||||
| 025 | 965404240 | 1.39 | 1.67 | |
| Stop Dbc * | ||||
| 026 | 965404240 | 1.39 | 1.67 | |

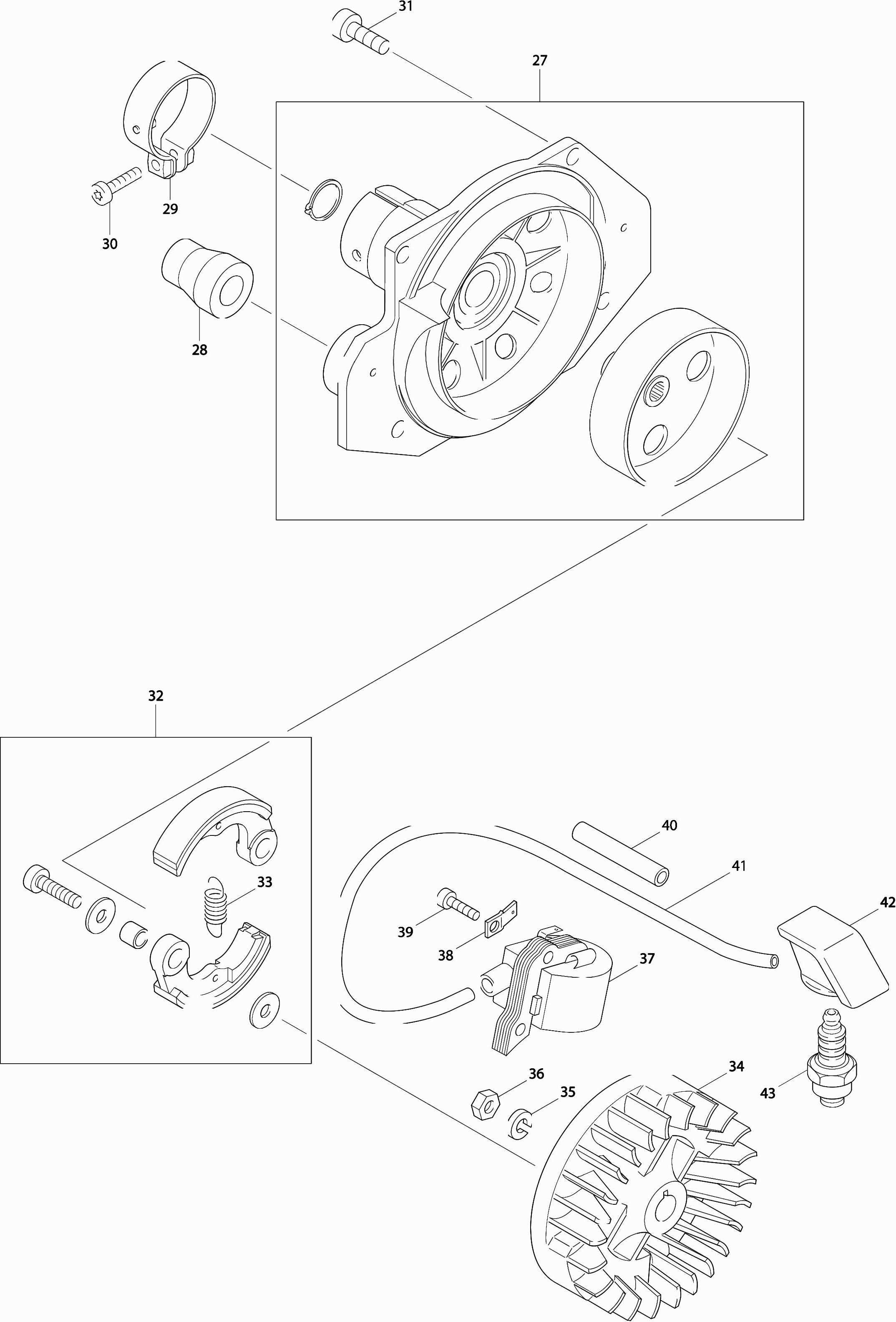

| Logement d'embrayage | ||||
| 027 | 385217000 | 72.58 | 87.10 | |
| Tampon | ||||
| 028 | 965403380 | 5.71 | 6.85 | |
| Bague de serrage pour embrayage | ||||
| 029 | 965903062 | 11.34 | 13.61 | |
| Vis Torx 6x25 | ||||
| 030 | 908006255 | 1.18 | 1.42 | |
| Vis cylindrique 6.7x25 | ||||
| 031 | 913467254 | 0.98 | 1.18 | |
| Pas d'informations disponibles, non commandable | ||||
| 032 | 010181000 | |||
| Ressort | ||||
| 033 | 385184020 | 2.02 | 2.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 036 | 264022-6 | |||
| Allumage Dbc3300-4000 A | ||||
| 037 | 385143032 | 68.13 | 81.76 | |
| Prise * | ||||
| 038 | 965605411 | 0.98 | 1.18 | |
| Vis métallique Ck M5x20mm | ||||
| 039 | 266607-4 | 0.83 | 1.00 | |
| Isolatieleiding 6X0,5X1000MM P | ||||
| 040 | 970502120 | 6.38 | 7.66 | |
| Câble de bougie 100cm | ||||
| 041 | 970310200 | 6.38 | 7.66 | |
| Capuchon de bougie d'allumage incl serrage | ||||
| 042 | 385147100 | 9.24 | 11.09 | |
| BOUGIE A | ||||
| 043 | 168517-0 | 5.06 | 6.07 | |

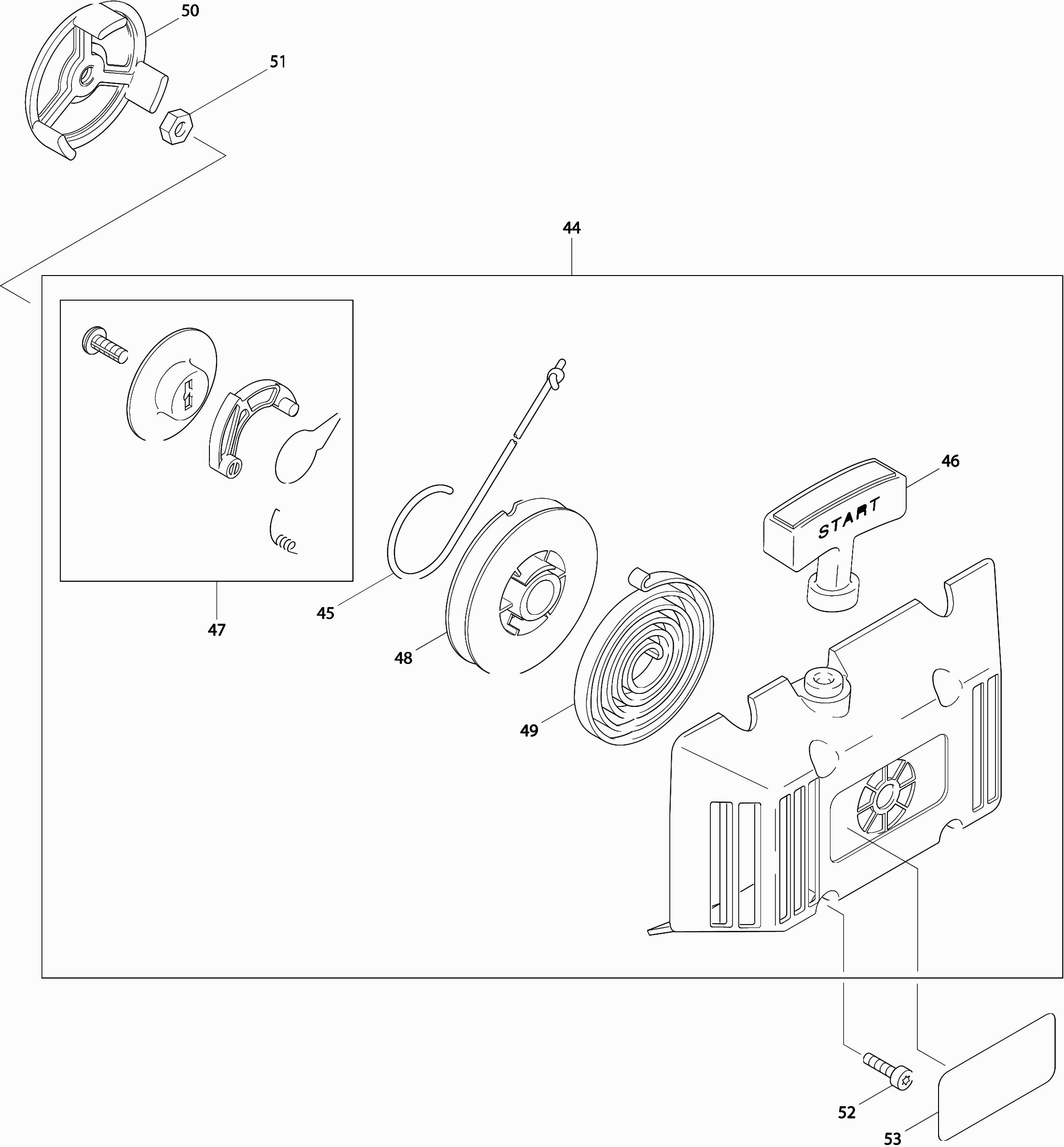

| Dispositif de démarrage DBC3300 | ||||
| 044 | 385160304 | 30.70 | 36.84 | |
| Corde | ||||
| 045 | 387164010 | 6.41 | 7.69 | |
| Pas d'informations disponibles, non commandable | ||||
| 046 | 957404691 | |||
| Kit de réparation de démarreur | ||||
| 047 | 957160385 | 10.99 | 13.19 | |
| Tambour de démarrage | ||||
| 048 | 385162020 | 11.34 | 13.61 | |
| Ressort de retour | ||||
| 049 | 385163100 | 10.99 | 13.19 | |
| Roue de démarrage | ||||
| 050 | 385166040 | 6.38 | 7.66 | |
| Pas d'informations disponibles, non commandable | ||||
| 051 | 264022-6 | |||
| Vis métallique Ck M5x20mm | ||||
| 052 | 266607-4 | 0.83 | 1.00 | |
| Étiquette (Startinr.) Dbc * | ||||
| 053 | 980114147 | 9.26 | 11.11 | |

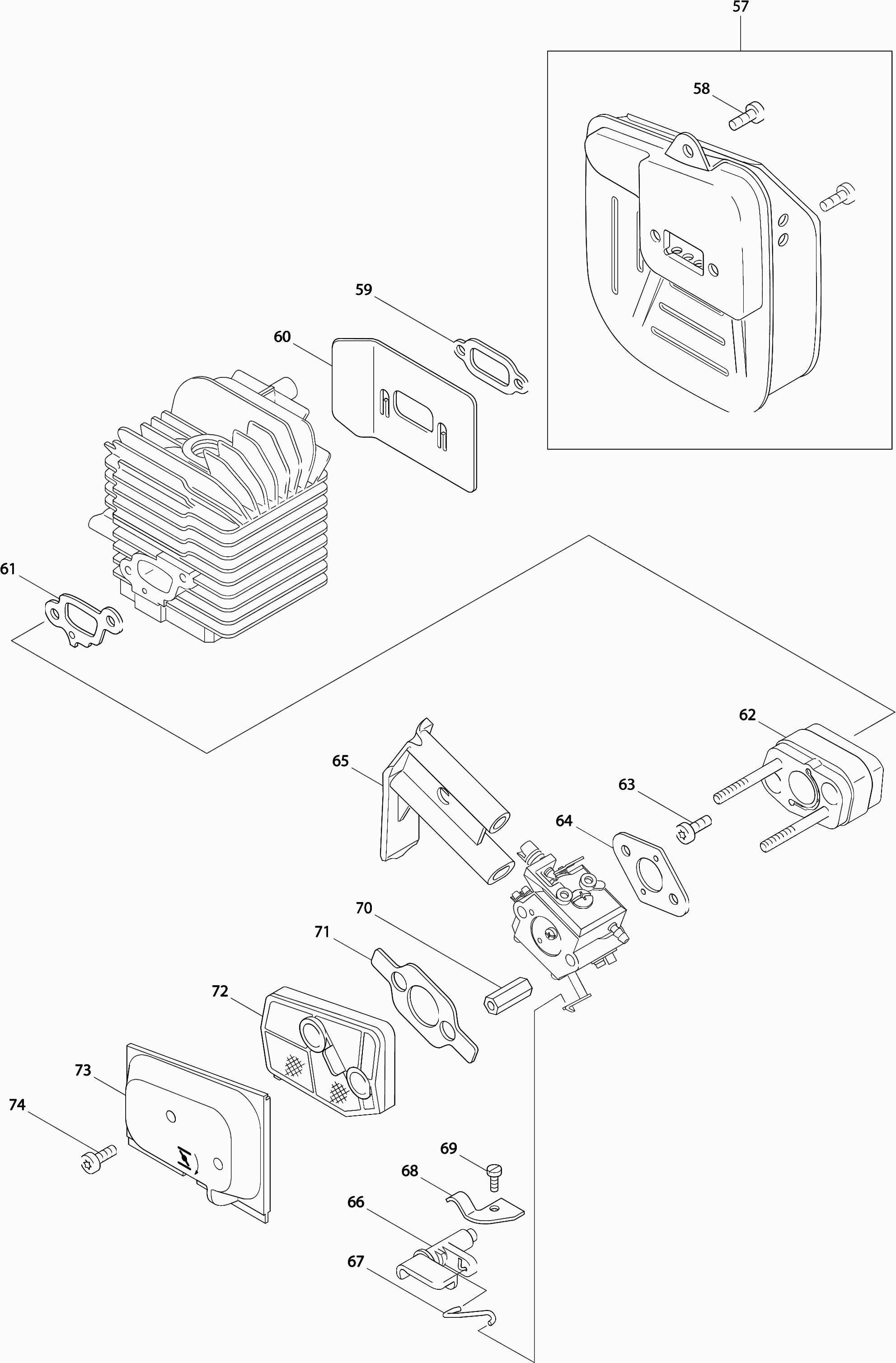

| Échappement | ||||
| 057 | 957174385 | 59.21 | 71.05 | |
| Boulon Allen M5X14Mm Pc-6114 A | ||||
| 058 | 266986-0 | 0.83 | 1.00 | |
| Joint | ||||
| 059 | 965527040 | 1.39 | 1.67 | |
| Pas d'informations disponibles, non commandable | ||||
| 060 | 385174012 | |||
| Joint | ||||
| 061 | 965527030 | 1.75 | 2.10 | |
| Pièce intermédiaire | ||||
| 062 | 385131071 | 41.77 | 50.12 | |
| Joint | ||||
| 064 | 965527020 | 1.24 | 1.49 | |
| Guide de réglage | ||||
| 065 | 385154011 | 5.06 | 6.07 | |
| Interrupteur d'étranglement | ||||
| 066 | 028150740 | 2.48 | 2.98 | |
| Tige de starter Dbc3300-4000 | ||||
| 067 | 385150030 | 2.36 | 2.83 | |
| Plaque de ressort Dbc3300-4000 | ||||
| 068 | 385150020 | 1.67 | 2.00 | |
| Vis Torx 3.5X13 Des300-350-400 | ||||
| 069 | 915135130 | 1.18 | 1.42 | |
| Écrou Ehw120 | ||||
| 070 | 001173060 | 1.75 | 2.10 | |
| Joint | ||||
| 071 | 965527060 | 1.24 | 1.49 | |
| Filtre à air Dbc3300-4000 | ||||
| 072 | 385173100 | 10.50 | 12.60 | |
| Couvercle de filtre à air | ||||
| 073 | 385118060 | 22.09 | 26.51 | |
| Vis 5x14 | ||||
| 074 | 266947-0 | 0.83 | 1.00 | |

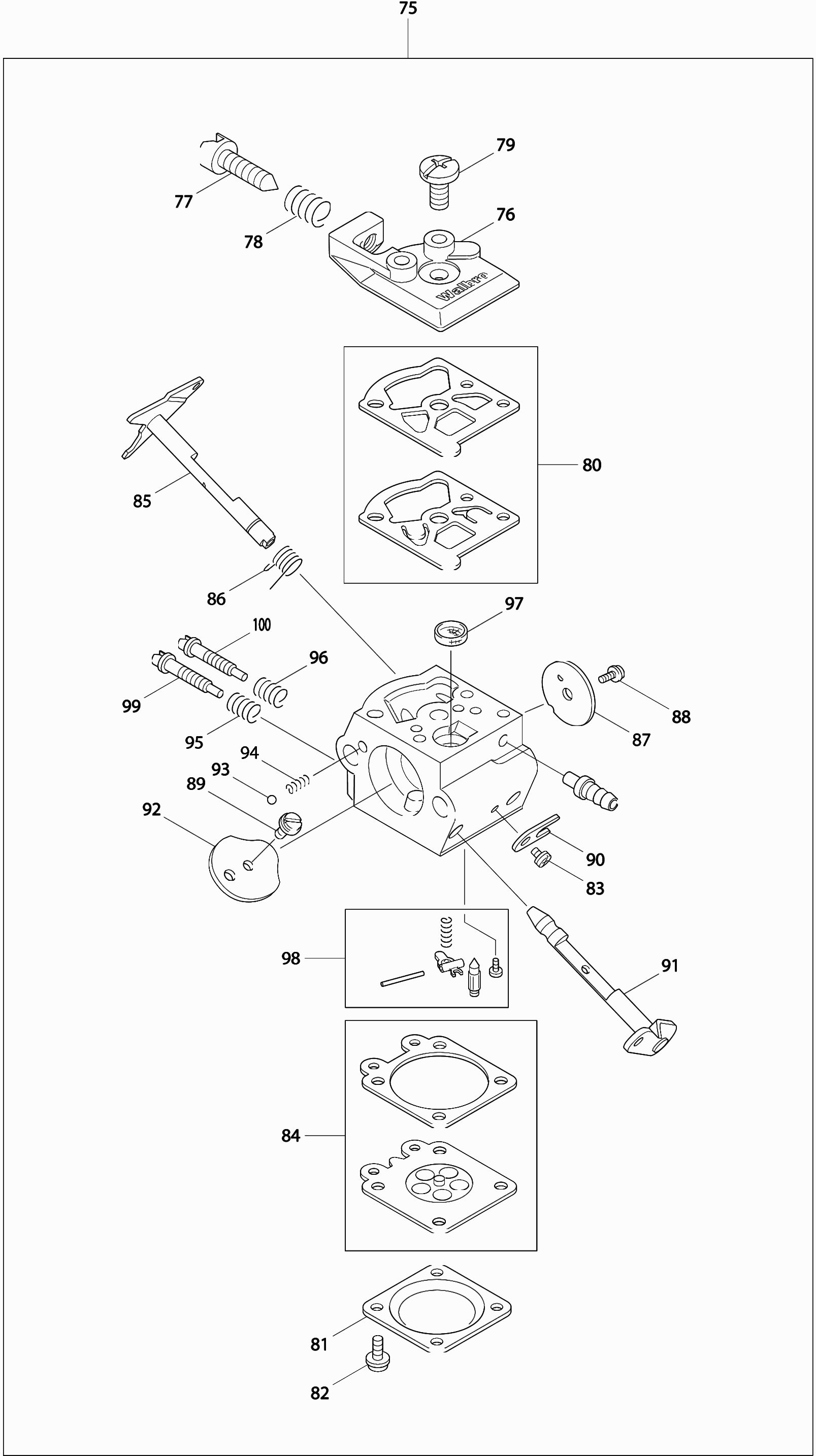

| Carburateur | ||||
| 075 | 957151110 | 92.95 | 111.54 | |
| Pas d'informations disponibles, non commandable | ||||
| 076 | 021151160 | |||
| Vis de réglage du ralenti * | ||||
| 077 | 001151400 | 5.06 | 6.07 | |
| Ressort de pression Stat. | ||||
| 078 | 021151230 | 3.12 | 3.74 | |
| Vis | ||||
| 079 | 118151190 | 2.71 | 3.25 | |
| Jeu de membranes | ||||
| 080 | 957151010 | 11.82 | 14.18 | |
| Couvercle de membrane | ||||
| 081 | 021151120 | 10.50 | 12.60 | |
| Vis | ||||
| 082 | 378151220 | 1.18 | 1.42 | |
| Vis | ||||
| 083 | 378151220 | 1.18 | 1.42 | |
| Ensemble de diaphragme de régulation | ||||
| 084 | 957151020 | 11.82 | 14.18 | |
| Arbre de papillon des gaz | ||||
| 085 | 385151040 | 12.19 | 14.63 | |
| Ressort * | ||||
| 086 | 371151310 | 2.71 | 3.25 | |
| Soupape de ralenti | ||||
| 087 | 001151680 | 3.28 | 3.94 | |
| Pas d'informations disponibles, non commandable | ||||
| 088 | 118151060 | |||
| Pas d'informations disponibles, non commandable | ||||
| 089 | 118151060 | |||
| Plaque de verrouillage Wj-105 | ||||
| 090 | 108151350 | 2.71 | 3.25 | |
| Poignée de starter avec vanne Dbc4510 | ||||
| 091 | 385151020 | 12.22 | 14.66 | |
| Soupape de starter | ||||
| 092 | 001151350 | 6.38 | 7.66 | |
| Ballon * | ||||
| 093 | 118151170 | 2.71 | 3.25 | |
| Ressort H * | ||||
| 094 | 118151160 | 3.12 | 3.74 | |
| Ressort | ||||
| 095 | 021151530 | 2.71 | 3.25 | |
| Ressort L | ||||
| 096 | 021151480 | 3.72 | 4.46 | |
| Filtre | ||||
| 097 | 021151180 | 2.10 | 2.52 | |
| Ensemble de pièces de direction | ||||
| 098 | 957150040 | 10.99 | 13.19 | |
| Vis de réglage H | ||||
| 099 | 001151420 | 10.50 | 12.60 | |
| Vis de réglage L | ||||
| 100 | 001151410 | 10.50 | 12.60 | |
| Pas d'informations disponibles, non commandable | ||||
| 101 | 385114611 | |||
| Pas d'informations disponibles, non commandable | ||||
| 102 | 957114010 | |||
| Tuyau d'essence 2,5x5,5mm 100cm | ||||
| 103 | 965452090 | 17.38 | 20.86 | |
| Bouchon d'essence Dbc340 A | ||||
| 104 | 010114091 | 6.38 | 7.66 | |
| Tête d'aspiration | ||||
| 105 | 010114150 | 12.22 | 14.66 | |
| Filtre à essence | ||||
| 106 | 963601150 | 11.84 | 14.21 | |
| Rondelle | ||||
| 107 | 928605500 | 2.10 | 2.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 108 | 965452480 | |||

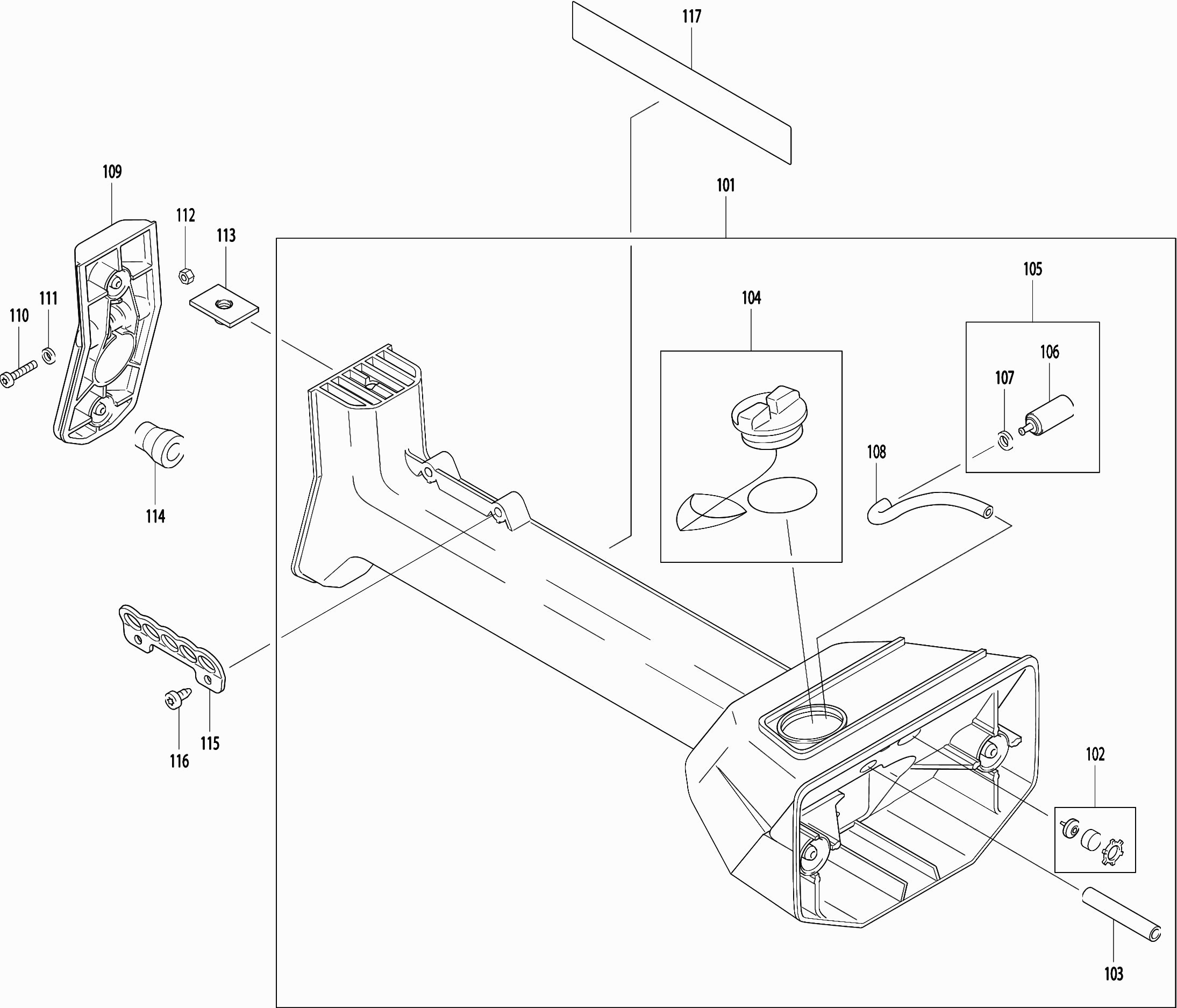

| Manchon de serrage Dbc3300 | ||||
| 109 | 385310631 | 6.38 | 7.66 | |
| Vis Dbc3300-4000 * | ||||
| 110 | 908006305 | 0.98 | 1.18 | |
| Anneau Dbc3300-4000 * | ||||
| 111 | 924106400 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 112 | 931303-0 | |||
| Plaque | ||||
| 113 | 385365010 | 8.21 | 9.85 | |
| Tampon | ||||
| 114 | 965403380 | 5.71 | 6.85 | |
| Plaque | ||||
| 115 | 385316011 | 10.67 | 12.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 116 | 913467164 | |||
| Pas d'informations disponibles, non commandable | ||||
| 117 | 980114206 | |||
| Pas d'informations disponibles, non commandable | ||||
| 119 | 385726061 | |||
| Pas d'informations disponibles, non commandable | ||||
| 120 | 385310060 | |||

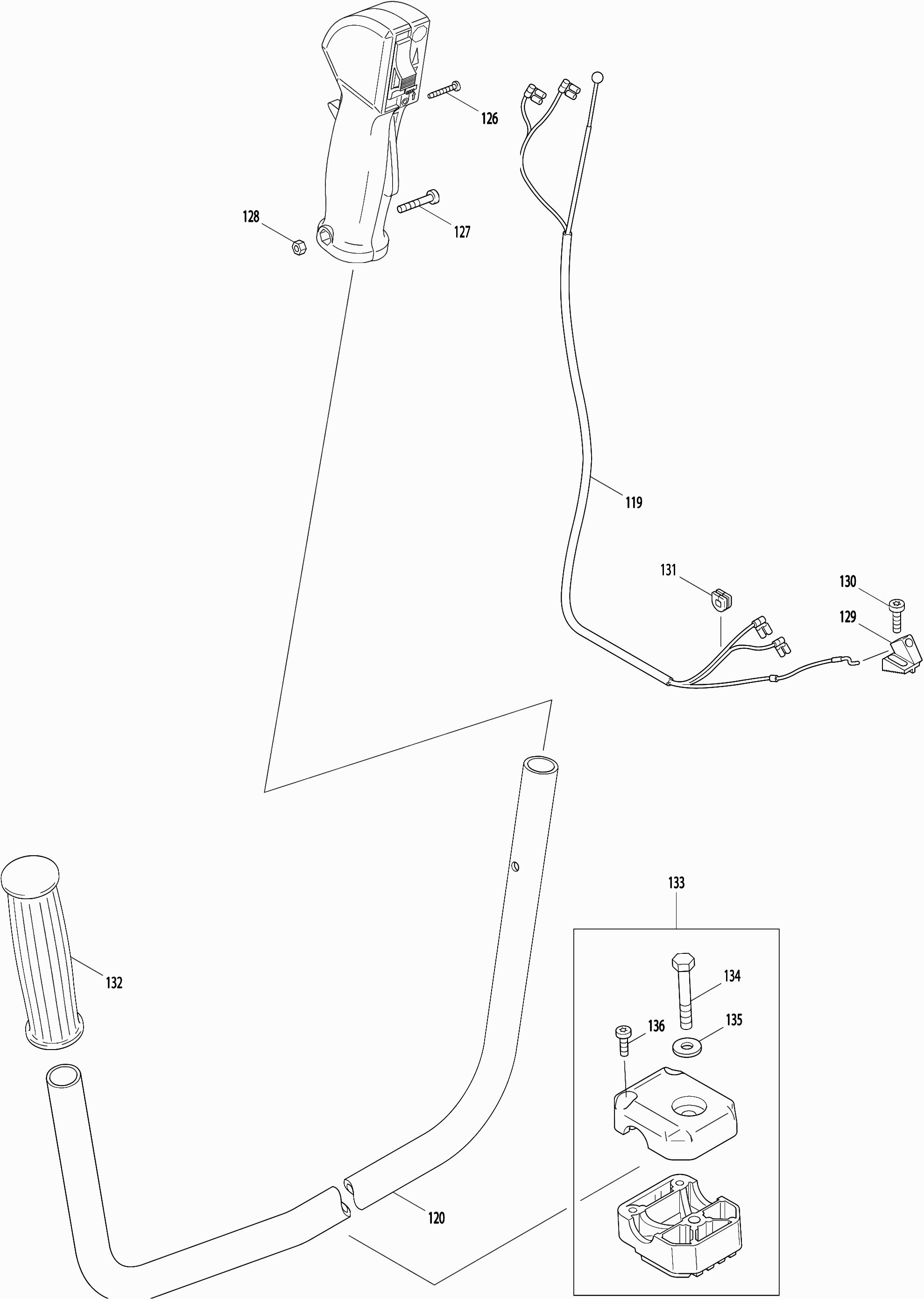

| Vis Dbc3300-4000 * | ||||
| 126 | 915435254 | 0.83 | 1.00 | |
| Vis 5X30 * | ||||
| 127 | 908605305 | 1.18 | 1.42 | |
| Écrou hexagonal M5 | ||||
| 128 | 920205000 | 0.83 | 1.00 | |
| Porte-cable | ||||
| 129 | 385176010 | 2.02 | 2.42 | |
| Pas d'informations disponibles, non commandable | ||||
| 130 | 913455204 | |||
| Traversée Ehw120 * | ||||
| 131 | 965401018 | 2.38 | 2.86 | |
| Pas d'informations disponibles, non commandable | ||||
| 132 | 387311100 | |||
| Set de plaques de serrage * | ||||
| 133 | 957310610 | 27.90 | 33.48 | |
| Vis | ||||
| 134 | 900108555 | 1.18 | 1.42 | |
| Rivet 8,4mm A | ||||
| 135 | 924108410 | 1.39 | 1.67 | |
| Vis Met. Ck M5x16mm | ||||
| 136 | 266605-8 | 0.98 | 1.18 | |

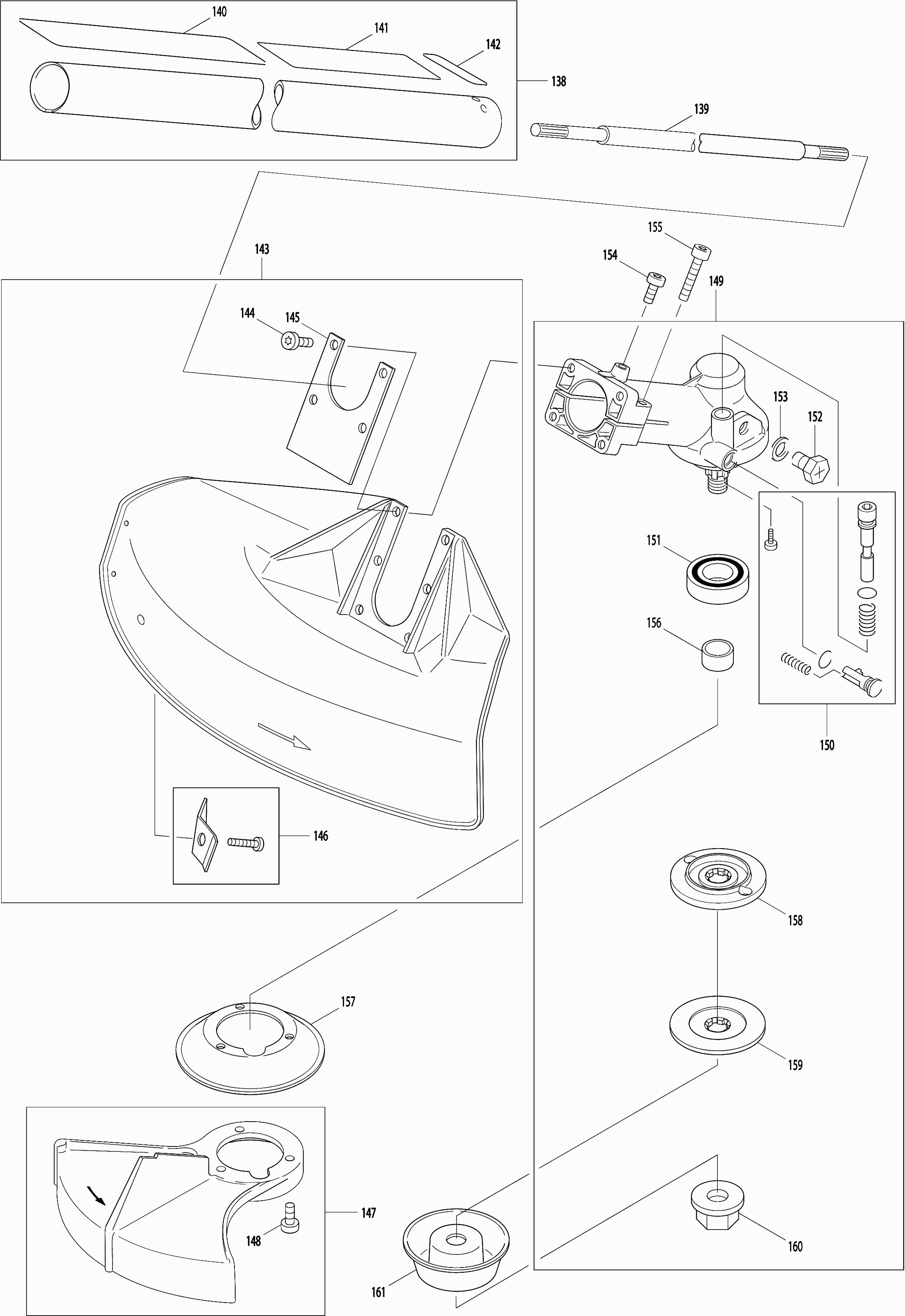

| Tube Principal | ||||
| 138 | 010261020 | 184.34 | 221.21 | |
| SUPPORT ARRIERE | ||||
| 139 | 385228030 | 43.75 | 52.50 | |
| Étiquette Ms340/400 | ||||
| 140 | 980114628 | 7.21 | 8.65 | |
| Pas d'informations disponibles, non commandable | ||||
| 141 | 980114148 | |||
| Étiquette de sécurité | ||||
| 142 | 980114119 | 1.99 | 2.39 | |
| Capuchon de protection "bobine de fil" | ||||
| 143 | 010341612 | 38.00 | 45.60 | |
| Vis Met. Ck M5x16mm | ||||
| 144 | 266605-8 | 0.98 | 1.18 | |
| Rondelle (a2) | ||||
| 145 | 385341070 | 20.15 | 24.18 | |
| Couteau de coupe pour fil | ||||
| 146 | 957341010 | 9.24 | 11.09 | |
| Beschermkap 200mm mes | ||||
| 147 | 010341630 | 59.00 | 70.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 148 | 908005125 | |||
| Conduire perpendiculaire | ||||
| 149 | 385200203 | 300.16 | 360.19 | |
| Set de blocage | ||||
| 150 | 957385272 | 14.48 | 17.38 | |
| Bague d'étanchéité à l'huile 20x5x35 | ||||
| 151 | 962900055 | 6.38 | 7.66 | |
| Vis | ||||
| 152 | 900210104 | 7.21 | 8.65 | |
| Joint | ||||
| 153 | 963604084 | 2.48 | 2.98 | |
| Pas d'informations disponibles, non commandable | ||||
| 154 | 908005125 | |||
| Vis hexagonale M5x25mm | ||||
| 155 | 266984-4 | 0.83 | 1.00 | |
| Bague | ||||
| 156 | 385228020 | 14.48 | 17.38 | |
| Protection de rembobinage | ||||
| 157 | 385224411 | 6.70 | 8.04 | |
| Plaques de montage | ||||
| 158 | 385224012 | 48.40 | 58.08 | |
| Plateau De Pression | ||||
| 159 | 385224022 | 30.70 | 36.84 | |
| Écrou de sécurité | ||||
| 160 | 385228041 | 4.45 | 5.34 | |
| Bol de guidage | ||||
| 161 | 385218020 | 11.82 | 14.18 | |
| Renforcement de capuchon Dbc300+301 * | ||||
| 163 | 957341020 | 9.24 | 11.09 | |
| Anneau de pare-choc | ||||
| 164 | 385224521 | 13.82 | 16.58 | |
| Plus disponible, pas de remplacement | ||||
| 165 | 385224130 | |||
| Plus disponible, pas de remplacement | ||||
| 166 | 385224171 | |||
| Transportbescherming slagmes | ||||
| 167 | 385341411 | 9.00 | 10.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 168 | 370341450 | |||
| Combisleutel 13-19mm | ||||
| 169 | 958501633 | 6.00 | 7.20 | |
| Schroevendraaier carburateur | ||||
| 170 | 783012-5 | 3.00 | 3.60 | |
| Torx sleutel T27 | ||||
| 171 | 782025-3 | 4.00 | 4.80 | |
| Pas d'informations disponibles, non commandable | ||||
| 172 | 950004001 | |||
| Pas d'informations disponibles, non commandable | ||||
| 173 | 384260100 | |||
| Pas d'informations disponibles, non commandable | ||||
| 175 | 385260040 | |||
| Goupille de sécurité | ||||
| 176 | 385260030 | 2.36 | 2.83 | |
| Coussinet d'épaule (2 pcs) | ||||
| 177 | 385260050 | 23.04 | 27.65 | |
| Serre-câble en plastique | ||||
| 178 | 385260060 | 12.19 | 14.63 | |
| Pas d'informations disponibles, non commandable | ||||
| 179 | 385224500 | |||
| Plus disponible, pas de remplacement | ||||
| 180 | 378224020 | |||
| Pas d'informations disponibles, non commandable | ||||
| 181 | 385224510 | |||
| Pas d'informations disponibles, non commandable | ||||
| 182 | 384224500 | |||
| Bobine pour fil | ||||
| 183 | 385224570 | 15.60 | 18.72 | |
| Raccord Fileté | ||||
| 184 | 385224560 | 5.06 | 6.07 | |
| Adaptateur | ||||
| 185 | 385224550 | 14.88 | 17.86 | |
| Draadkop 4x2,4 Man M12x1,50L | ||||
| 186 | 385224541 | 44.00 | 52.80 | |
