Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita CS-246.4C'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

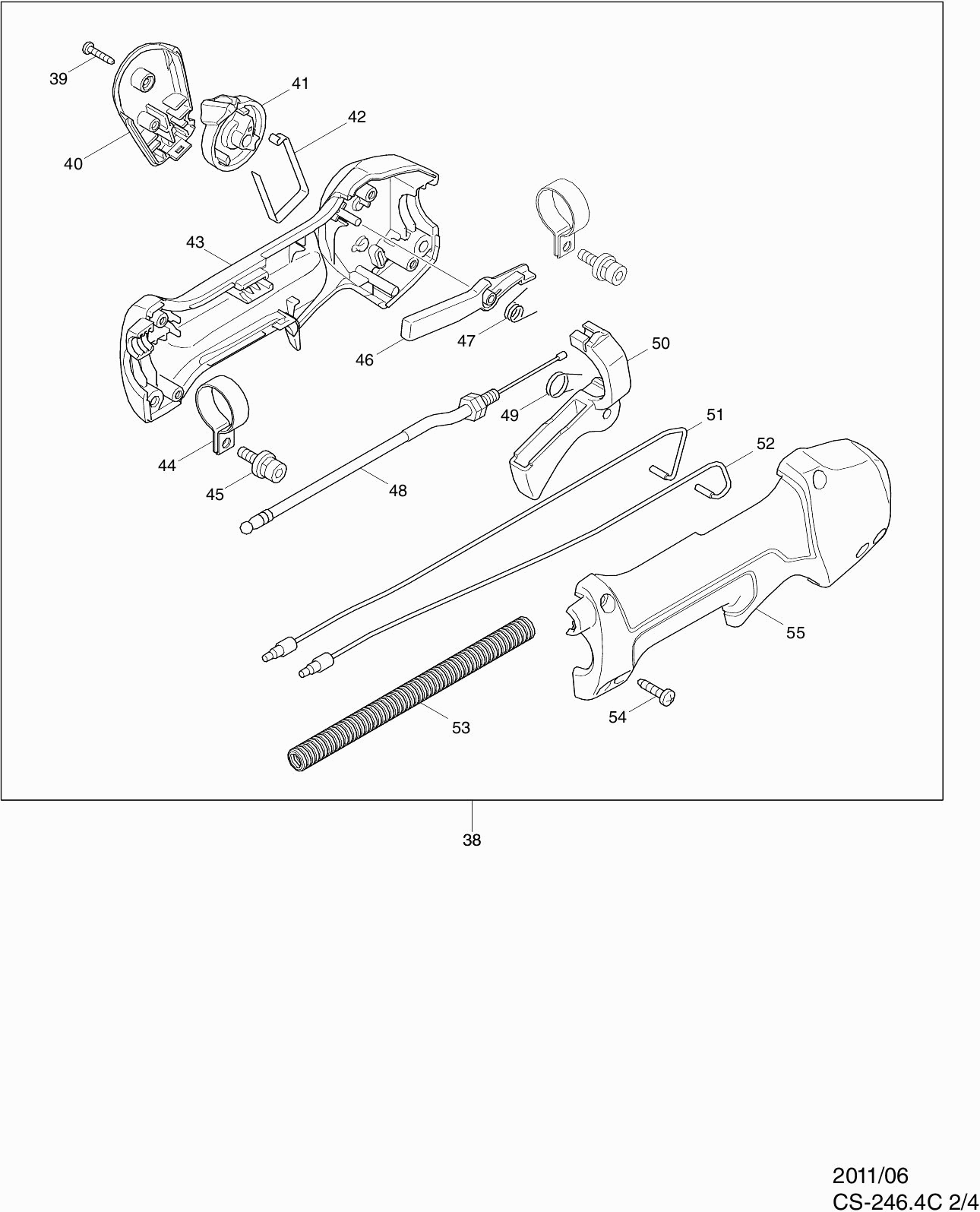

Dessins des Makita CS-246.4C
Liste de pièces de rechange des Makita CS-246.4C
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Étiquette "attention" | ||||
| 001 | 893509-7 | 2.40 | 2.88 | |
| Étiquette "attention" | ||||
| 1 | 893509-7 | 2.40 | 2.88 | |
| Entretoise | ||||
| 002 | 451601-1 | 2.40 | 2.88 | |
| Entretoise | ||||
| 2 | 451601-1 | 2.40 | 2.88 | |
| Arbre interne | ||||
| 003 | 141238-9 | 16.50 | 19.80 | |
| Arbre interne | ||||
| 3 | 141238-9 | 16.50 | 19.80 | |
| Support de montage | ||||
| 004 | 195143-2 | 3.60 | 4.32 | |
| Support de montage | ||||
| 4 | 195143-2 | 3.60 | 4.32 | |
| Vis Vk 20mm | ||||
| 005 | 911233-1 | 1.00 | 1.20 | |
| Vis Vk 20mm | ||||
| 5 | 911233-1 | 1.00 | 1.20 | |
| Acier | ||||
| 006 | 141008-6 | 19.80 | 23.76 | |
| Acier | ||||
| 6 | 141008-6 | 19.80 | 23.76 | |
| Vis à tôle Ct 4x16 | ||||
| 007 | 266034-5 | 1.00 | 1.20 | |
| Vis à tôle Ct 4x16 | ||||
| 7 | 266034-5 | 1.00 | 1.20 | |
| Couvercle pour bouton de déverrouillage | ||||
| 008 | 452840-6 | 1.20 | 1.44 | |
| Pas d'informations disponibles, non commandable | ||||
| 008-1 | 4133K8-4 | -1.00 | -1.20 | |
| Couvercle pour bouton de déverrouillage | ||||
| 8 | 452840-6 | 1.20 | 1.44 | |
| Bouton de déverrouillage | ||||
| 009 | 452839-1 | 1.20 | 1.44 | |
| Bouton de déverrouillage | ||||
| 9 | 452839-1 | 1.20 | 1.44 | |
| Vis à six pans M6X40 | ||||
| 010 | 265596-0 | 1.00 | 1.20 | |
| Vis à six pans M6X40 | ||||
| 10 | 265596-0 | 1.00 | 1.20 | |
| Piece De Raccordement | ||||
| 011 | 312D49-5 | 15.40 | 18.48 | |
| Piece De Raccordement | ||||
| 11 | 312D49-5 | 15.40 | 18.48 | |
| Boulon BTR 5x12 | ||||
| 012 | 922211-6 | 1.00 | 1.20 | |
| Boulon BTR 5x12 | ||||
| 12 | 922211-6 | 1.00 | 1.20 | |
| Boulon hexagonal M6x25mm | ||||
| 013 | 266087-4 | 1.00 | 1.20 | |
| Boulon hexagonal M6x25mm | ||||
| 13 | 266087-4 | 1.00 | 1.20 | |
| Écrou hexagonal M6 | ||||
| 014 | 931302-2 | 1.00 | 1.20 | |
| Écrou hexagonal M6 | ||||
| 14 | 931302-2 | 1.00 | 1.20 | |
| Levier | ||||
| 015 | 272268-0 | 2.40 | 2.88 | |
| Levier | ||||
| 15 | 272268-0 | 2.40 | 2.88 | |
| Rondelle Mince 6 | ||||
| 016 | 253332-6 | 1.00 | 1.20 | |
| Rondelle Mince 6 | ||||
| 16 | 253332-6 | 1.00 | 1.20 | |
| O-ring 11 | ||||
| 017 | 213105-9 | 1.00 | 1.20 | |
| O-ring 11 | ||||
| 17 | 213105-9 | 1.00 | 1.20 | |
| Écrou hexagonal M6 | ||||
| 018 | 252159-1 | 2.40 | 2.88 | |
| Écrou hexagonal M6 | ||||
| 18 | 252159-1 | 2.40 | 2.88 | |
| Circlip E8 | ||||
| 019 | 961014-3 | 1.00 | 1.20 | |
| Circlip E8 | ||||
| 19 | 961014-3 | 1.00 | 1.20 | |
| Rondelle de blocage S-12 | ||||
| 020 | 961052-5 | 1.00 | 1.20 | |
| Rondelle de blocage S-12 | ||||
| 20 | 961052-5 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 032 | 806902-6 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 32 | 806902-6 | -1.00 | -1.20 | |
| Etiquette "Séries" | ||||
| 033 | 816567-6 | 2.40 | 2.88 | |
| Etiquette "Séries" | ||||
| 33 | 816567-6 | 2.40 | 2.88 | |
| Etiquette Info. | ||||
| 034 | 819430-2 | 2.40 | 2.88 | |
| Etiquette Info. | ||||
| 34 | 819430-2 | 2.40 | 2.88 | |
| Étiquette "cs246.4c" | ||||
| 036 | 893508-9 | 2.40 | 2.88 | |
| Étiquette "cs246.4c" | ||||
| 36 | 893508-9 | 2.40 | 2.88 | |
| LABEL DATUM SN400MP | ||||
| 037 | 814A82-0 | 2.40 | 2.88 | |
| LABEL DATUM SN400MP | ||||
| 37 | 814A82-0 | 2.40 | 2.88 | |
| Manette de contrôle | ||||
| 038 | 126488-7 | 20.90 | 25.08 | |
| Manette de contrôle | ||||
| 38 | 126488-7 | 20.90 | 25.08 | |
| Vis auto-taraudeuse 3x16 | ||||
| 039 | 266130-9 | 1.00 | 1.20 | |
| Vis auto-taraudeuse 3x16 | ||||
| 39 | 266130-9 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 040 | 451595-0 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 40 | 451595-0 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 041 | 451594-2 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 41 | 451594-2 | -1.00 | -1.20 | |
| Ressort A Lame | ||||
| 042 | 232251-9 | 1.20 | 1.44 | |
| Ressort A Lame | ||||
| 42 | 232251-9 | 1.20 | 1.44 | |
| Support de poignée de tube | ||||
| 044 | 346248-3 | 1.20 | 1.44 | |
| Support de poignée de tube | ||||
| 44 | 346248-3 | 1.20 | 1.44 | |
| Vis hexagonale Ck M5x14mm | ||||
| 045 | 922218-2 | 1.00 | 1.20 | |
| Vis hexagonale Ck M5x14mm | ||||
| 45 | 922218-2 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 046 | 451593-4 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 46 | 451593-4 | -1.00 | -1.20 | |
| Ressort de torsion 7 | ||||
| 047 | 233541-3 | 1.20 | 1.44 | |
| Ressort de torsion 7 | ||||
| 47 | 233541-3 | 1.20 | 1.44 | |
| Câble d'accélérateur | ||||
| 048 | 168571-4 | 6.00 | 7.20 | |
| Câble d'accélérateur | ||||
| 48 | 168571-4 | 6.00 | 7.20 | |
| Ressort de torsion 11 | ||||
| 049 | 233540-5 | 2.40 | 2.88 | |
| Ressort de torsion 11 | ||||
| 49 | 233540-5 | 2.40 | 2.88 | |
| Pas d'informations disponibles, non commandable | ||||
| 050 | 451592-6 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 50 | 451592-6 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 051 | 638714-7 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 51 | 638714-7 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 052 | 638713-9 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 52 | 638713-9 | -1.00 | -1.20 | |
| Câble externe | ||||
| 053 | 452071-7 | 3.60 | 4.32 | |
| Câble externe | ||||
| 53 | 452071-7 | 3.60 | 4.32 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 054 | 265B67-9 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 54 | 266326-2 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 055 | 188832-6 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 55 | 188832-6 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 060 | 126202-1 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 60 | 126202-1 | -1.00 | -1.20 | |
| Boulon à ailettes M4 | ||||
| 061 | 265791-2 | 1.00 | 1.20 | |
| Boulon à ailettes M4 | ||||
| 61 | 265791-2 | 1.00 | 1.20 | |
| Élément de filtre à air | ||||
| 062 | 443141-3 | 2.71 | 3.25 | |
| Élément de filtre à air | ||||
| 62 | 443141-3 | 2.71 | 3.25 | |
| Élément de filtre à air | ||||
| 063 | 443140-5 | 3.60 | 4.32 | |
| Élément de filtre à air | ||||
| 63 | 443140-5 | 3.60 | 4.32 | |
| Boulon Allen M5x60 | ||||
| 064 | 266618-9 | 1.00 | 1.20 | |
| Boulon Allen M5x60 | ||||
| 64 | 266618-9 | 1.00 | 1.20 | |
| Boîtier de filtre à air Er2650Lh A | ||||
| 065 | 123501-2 | 22.00 | 26.40 | |
| Pas d'informations disponibles, non commandable | ||||
| 65 | 126198-6 | -1.00 | -1.20 | |
| Plaque de séparation | ||||
| 066 | 162346-3 | 8.40 | 10.08 | |
| Plaque de séparation | ||||
| 66 | 162346-3 | 8.40 | 10.08 | |
| Joint torique 15 | ||||
| 67 | 213540-1 | 1.00 | 1.20 | |
| Joint torique 15 | ||||
| 068 | 213540-1 | 1.00 | 1.20 | |
| Joint torique 15 | ||||
| 68 | 213540-1 | 1.00 | 1.20 | |
| Tuyau d'air | ||||
| 069 | 422099-9 | 3.60 | 4.32 | |
| Soupape de surpression | ||||
| 069 | 424316-3 | 3.60 | 4.32 | |
| Tuyau d'air | ||||
| 69 | 422099-9 | 3.60 | 4.32 | |
| Douille de liaison | ||||
| 070 | 325665-0 | 1.20 | 1.44 | |
| Douille de liaison | ||||
| 70 | 325665-0 | 1.20 | 1.44 | |
| Joint de collecteur d'admission | ||||
| 071 | 442153-3 | 1.20 | 1.44 | |
| Joint de collecteur d'admission | ||||
| 71 | 442153-3 | 1.20 | 1.44 | |
| Vis à tête cylindrique M5x18mm | ||||
| 072 | 266787-6 | 1.00 | 1.20 | |
| Vis à tête cylindrique M5x18mm | ||||
| 72 | 266787-6 | 1.00 | 1.20 | |
| Pince | ||||
| 073 | 451825-9 | 1.00 | 1.20 | |
| Pince | ||||
| 73 | 451825-9 | 1.00 | 1.20 | |
| Collecteur | ||||
| 074 | 451729-5 | 2.40 | 2.88 | |
| Collecteur | ||||
| 74 | 451729-5 | 2.40 | 2.88 | |
| O-ring 12 | ||||
| 075 | 213547-7 | 1.20 | 1.44 | |
| O-ring 12 | ||||
| 75 | 213547-7 | 1.20 | 1.44 | |
| Tuyau de Ventilation | ||||
| 076 | 422109-2 | 6.00 | 7.20 | |
| Tuyau de Ventilation | ||||
| 76 | 422109-2 | 6.00 | 7.20 | |
| Collier de tuyau IAS 3 | ||||
| 077 | 345918-1 | 1.00 | 1.20 | |
| Collier de tuyau IAS 3 | ||||
| 77 | 345918-1 | 1.00 | 1.20 | |
| Couvercle de soupape | ||||
| 078 | 318745-9 | 7.20 | 8.64 | |
| Couvercle de soupape | ||||
| 78 | 318745-9 | 7.20 | 8.64 | |
| Boulon Allen 5x16 | ||||
| 079 | 922221-3 | 1.00 | 1.20 | |
| Boulon Allen 5x16 | ||||
| 79 | 922221-3 | 1.00 | 1.20 | |
| Couvercle de soupape "intérieur" | ||||
| 080 | 453860-3 | 1.20 | 1.44 | |
| Couvercle de soupape "intérieur" | ||||
| 80 | 453860-3 | 1.20 | 1.44 | |
| Joint de couvercle de soupape | ||||
| 081 | 162304-9 | 1.20 | 1.44 | |
| Joint de couvercle de soupape | ||||
| 81 | 162304-9 | 1.20 | 1.44 | |
| Capuchon de bougie | ||||
| 082 | 424302-4 | 3.60 | 4.32 | |
| Capuchon de bougie | ||||
| 82 | 424302-4 | 3.60 | 4.32 | |
| Ressort de bougie Ebh253U A | ||||
| 83 | 324891-8 | 1.20 | 1.44 | |
| Bougie d'allumage | ||||
| 084 | 168534-0 | 11.00 | 13.20 | |
| Bougie d'allumage | ||||
| 84 | 168534-0 | 11.00 | 13.20 | |
| Bras de soupape | ||||
| 085 | 125554-7 | 4.80 | 5.76 | |
| Bras de soupape | ||||
| 85 | 125554-7 | 4.80 | 5.76 | |
| Stylo 5mm | ||||
| 086 | 256200-2 | 1.00 | 1.20 | |
| Stylo 5mm | ||||
| 86 | 256200-2 | 1.00 | 1.20 | |
| Broche de la soupape | ||||
| 087 | 256865-0 | 1.00 | 1.20 | |
| Broche de la soupape | ||||
| 87 | 256865-0 | 1.00 | 1.20 | |
| Bague de blocage de vanne | ||||
| 088 | 325668-4 | 2.40 | 2.88 | |
| Bague de blocage de vanne | ||||
| 88 | 325668-4 | 2.40 | 2.88 | |
| Boîtier d'embrayage Em2653Lh A | ||||
| 089 | 143823-4 | 19.80 | 23.76 | |
| Boîtier d'embrayage Em2653Lh A | ||||
| 89 | 143823-4 | 19.80 | 23.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 090 | 922228-9 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 90 | 922228-9 | -1.00 | -1.20 | |
| Entretoise | ||||
| 091 | 450569-8 | 1.20 | 1.44 | |
| Entretoise | ||||
| 91 | 450569-8 | 1.20 | 1.44 | |
| Rondelle de blocage S-12 | ||||
| 092 | 961052-5 | 1.00 | 1.20 | |
| Rondelle de blocage S-12 | ||||
| 92 | 961052-5 | 1.00 | 1.20 | |
| Roulement à billes 6201ddu | ||||
| 093 | 210111-5 | 6.00 | 7.20 | |
| Ressort de bougie Ebh253U A | ||||
| 093 | 324891-8 | 1.20 | 1.44 | |
| Roulement à billes 6201ddu | ||||
| 93 | 210111-5 | 6.00 | 7.20 | |
| Rondelle de blocage r-32 | ||||
| 094 | 962151-6 | 1.00 | 1.20 | |
| Rondelle de blocage r-32 | ||||
| 94 | 962151-6 | 1.00 | 1.20 | |
| Tambour d'embrayage | ||||
| 095 | 165704-2 | 16.50 | 19.80 | |
| Tambour d'embrayage | ||||
| 95 | 165704-2 | 16.50 | 19.80 | |
| Vis Allen M6x25mm | ||||
| 096 | 266864-4 | 2.40 | 2.88 | |
| Vis Allen M6x25mm | ||||
| 96 | 266864-4 | 2.40 | 2.88 | |
| Rondelle 8 | ||||
| 097 | 267817-6 | 1.00 | 1.20 | |
| Rondelle 8 | ||||
| 97 | 267817-6 | 1.00 | 1.20 | |
| Embrayage cpl | ||||
| 098 | 126135-0 | 11.00 | 13.20 | |
| Embrayage cpl | ||||
| 98 | 126135-0 | 11.00 | 13.20 | |
| Chaussure d'embrayage | ||||
| 099 | 168498-8 | 8.40 | 10.08 | |
| Chaussure d'embrayage | ||||
| 99 | 168498-8 | 8.40 | 10.08 | |
| Ressort de traction 7mm | ||||
| 100 | 231881-3 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 101 | 267812-6 | -1.00 | -1.20 | |
| Ecrou Frein | ||||
| 102 | 264039-9 | 1.00 | 1.20 | |
| Roto Magneto Comp. | ||||
| 103 | 318569-3 | 11.00 | 13.20 | |
| Tuyau Ms246.4 A | ||||
| 104 | 444021-6 | 1.20 | 1.44 | |
| Boulon de clé Allen M4x20mm | ||||
| 105 | 266602-4 | 1.20 | 1.44 | |
| Entretoise | ||||
| 106 | 452049-0 | 1.00 | 1.20 | |
| Allumage | ||||
| 107 | 161483-0 | 30.80 | 36.96 | |
| Broche 5Mm Ebh253U A | ||||
| 108 | 268238-5 | 1.00 | 1.20 | |
| Engrenage basculant | ||||
| 109 | 125552-1 | 23.10 | 27.72 | |
| Levier de Came | ||||
| 110 | 313169-4 | 3.60 | 4.32 | |
| Broche 4mm Ebh253U A | ||||
| 112 | 268239-3 | 1.00 | 1.20 | |
| Joint de couvercle de carter | ||||
| 113 | 162274-2 | 2.40 | 2.88 | |
| Couvercle De Carter | ||||
| 114 | 318443-5 | 4.80 | 5.76 | |
| Boulon Allen 5x16 | ||||
| 115 | 922221-3 | 1.00 | 1.20 | |
| Bloc-cylindres assy | ||||
| 116 | 135478-9 | 130.90 | 157.08 | |
| Boulon Allen 5x16 | ||||
| 117 | 922221-3 | 1.00 | 1.20 | |
| Valve de contrôle | ||||
| 118 | 424201-0 | 2.40 | 2.88 | |
| Joint d'Échappement Ms246.4 A | ||||
| 119 | 346331-6 | 3.60 | 4.32 | |
| Échappement | ||||
| 120 | 168554-4 | 8.40 | 10.08 | |
| Boulon Allen M5x40mm Ck | ||||
| 121 | 266440-4 | 1.20 | 1.44 | |
| Poulie de démarrage | ||||
| 122 | 168483-1 | 2.40 | 2.88 | |
| Plaque d'échappement | ||||
| 123 | 451731-8 | 1.20 | 1.44 | |
| Vis hexagonale Ck M5x14mm | ||||
| 124 | 922218-2 | 1.00 | 1.20 | |
| Faisceau de câbles | ||||
| 125 | 638707-4 | 2.40 | 2.88 | |
| Faisceau de câbles | ||||
| 126 | 638708-2 | 3.60 | 4.32 | |
| Vis hexagonale Ck M5x14mm | ||||
| 128 | 922218-2 | 1.00 | 1.20 | |
| Couvercle de cylindre | ||||
| 129 | 453569-7 | 10.80 | 12.96 | |
| Vis hexagonale Ck M5x14mm | ||||
| 130 | 922218-2 | 1.00 | 1.20 | |
| Tampon En Caoutchouc | ||||
| 131 | 424082-2 | 2.40 | 2.88 | |
| Boulon BTR 5x12 | ||||
| 132 | 922211-6 | 1.00 | 1.20 | |
| Vis hexagonale 5x18 | ||||
| 133 | 922226-3 | 1.00 | 1.20 | |
| Support, tuyau | ||||
| 134 | 318249-1 | 3.60 | 4.32 | |
| Support, tuyau | ||||
| 135 | 318250-6 | 3.60 | 4.32 | |
| Tampon En Caoutchouc | ||||
| 136 | 424083-0 | 2.40 | 2.88 | |
| Entretoise Ebh253U A | ||||
| 137 | 424200-2 | 1.00 | 1.20 | |
| Ressort de compression 9 | ||||
| 138 | 234108-0 | 2.40 | 2.88 | |
| Valve d'échappement | ||||
| 140 | 326366-3 | 4.80 | 5.76 | |
| Valve d'admission | ||||
| 143 | 326367-1 | 4.80 | 5.76 | |
| Pas d'informations disponibles, non commandable | ||||
| 144 | 257298-2 | -1.00 | -1.20 | |
| Jeu de pièces | ||||
| 145 | 196595-0 | 22.00 | 26.40 | |
| Pas d'informations disponibles, non commandable | ||||
| 146 | 257300-1 | -1.00 | -1.20 | |
| Piston | ||||
| 147 | 318441-9 | 9.60 | 11.52 | |
| Cale de montage 3 | ||||
| 148 | 254040-2 | 3.60 | 4.32 | |
| Vilebrequin | ||||
| 149 | 123774-7 | 30.80 | 36.96 | |
| Plus disponible, pas de remplacement | ||||
| 150 | 213148-1 | 0.00 | 0.00 | |
| Rondelle 23 | ||||
| 151 | 267400-9 | 2.40 | 2.88 | |
| Anneau d'étanchéité 12 | ||||
| 152 | 213147-3 | 2.40 | 2.88 | |
| Axe De Piston | ||||
| 153 | 257781-9 | 3.60 | 4.32 | |
| Bague de blocage pour goupille de piston | ||||
| 154 | 233976-8 | 1.00 | 1.20 | |
| Joint de carter | ||||
| 155 | 162345-5 | 2.40 | 2.88 | |
| Valve d'alimentation | ||||
| 156 | 346083-9 | 2.40 | 2.88 | |
| Plateau De Retenue | ||||
| 157 | 318910-0 | 2.40 | 2.88 | |
| Boulon Allen M4x10 | ||||
| 158 | 922112-8 | 1.00 | 1.20 | |
| Couvercle de carter | ||||
| 159 | 318588-9 | 8.40 | 10.08 | |
| Boulon Allen 5x16 | ||||
| 160 | 922221-3 | 1.00 | 1.20 | |
| Tampon d'impact | ||||
| 161 | 424344-8 | 1.00 | 1.20 | |
| Rondelle | ||||
| 162 | 346305-7 | 1.00 | 1.20 | |
| Vis de boîtier M6x8mm | ||||
| 163 | 266611-3 | 1.00 | 1.20 | |
| Joint torique 20 | ||||
| 164 | 213548-5 | 2.40 | 2.88 | |
| Douille de liaison | ||||
| 165 | 325665-0 | 1.20 | 1.44 | |
| Collier de tuyau IAS 3 | ||||
| 166 | 282020-8 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 167 | 325666-8 | -1.00 | -1.20 | |
| Conduite d'huile | ||||
| 168 | 424301-6 | 3.60 | 4.32 | |
| Bouchon d'huile | ||||
| 169 | 452047-4 | 2.40 | 2.88 | |
| Joint | ||||
| 170 | 424343-0 | 1.20 | 1.44 | |
| Tuyau d'huile | ||||
| 171 | 452048-2 | 3.60 | 4.32 | |
| Vis hexagonale Ck M5x14mm | ||||
| 172 | 922218-2 | 1.00 | 1.20 | |
| Bouchon de réservoir Assy Ms246.4 A | ||||
| 173 | 127112-5 | 12.22 | 14.66 | |
| Pas d'informations disponibles, non commandable | ||||
| 174 | 451739-2 | -1.00 | -1.20 | |
| Tube d'alimentation | ||||
| 175 | 168755-4 | 6.00 | 7.20 | |
| Collier de tuyau IAS 3 | ||||
| 176 | 282020-8 | 1.00 | 1.20 | |
| Filtre à carburant | ||||
| 177 | 163518-3 | 14.30 | 17.16 | |
| RÉSERVOIR DE CARBURANT | ||||
| 178 | 451736-8 | 10.80 | 12.96 | |
| Tampon En Caoutchouc | ||||
| 179 | 424080-6 | 1.20 | 1.44 | |
| Tampon En Caoutchouc | ||||
| 180 | 424081-4 | 1.20 | 1.44 | |
| Support de réservoir | ||||
| 181 | 451737-6 | 2.40 | 2.88 | |
| Vis hexagonale Ck M5x14mm | ||||
| 182 | 922218-2 | 1.00 | 1.20 | |
| Dispositif de démarrage | ||||
| 183 | 195308-6 | 16.50 | 19.80 | |
| Poignée de démarrage | ||||
| 184 | 424319-7 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 185 | 424359-5 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 187 | 266585-8 | -1.00 | -1.20 | |
| Bras oscillant | ||||
| 188 | 325923-4 | 2.40 | 2.88 | |
| Bague intérieure | ||||
| 189 | 451938-6 | 2.40 | 2.88 | |
| Tambour de corde de démarrage | ||||
| 190 | 451937-8 | 4.80 | 5.76 | |
| Ressort de démarrage | ||||
| 191 | 232258-5 | 6.00 | 7.20 | |
| Cordon de démarrage | ||||
| 192 | 444023-2 | 10.80 | 12.96 | |
| Pas d'informations disponibles, non commandable | ||||
| 193 | 451733-4 | -1.00 | -1.20 | |
| Vis métallique Ph2 M5X16Mm Ck A | ||||
| 194 | 922223-9 | 1.00 | 1.20 | |
| Étiquette "dolmar" | ||||
| 196 | 891121-7 | 2.40 | 2.88 | |
| Carburateur | ||||
| 197 | 168762-7 | 82.50 | 99.00 | |
| Élément pivotant | ||||
| 198 | 325922-6 | 8.40 | 10.08 | |
| Pas d'informations disponibles, non commandable | ||||
| 199 | 413140-9 | -1.00 | -1.20 | |
| Vis mét. Ph2 M3x18mm Ck | ||||
| 200 | 266581-6 | 1.20 | 1.44 | |
| Seegering E-3 A | ||||
| 201 | 257964-1 | 7.20 | 8.64 | |
| Anneau O 2 | ||||
| 202 | 213538-8 | 4.80 | 5.76 | |
| Aiguille à gaz | ||||
| 203 | 325985-2 | 14.30 | 17.16 | |
| Ressort de compression 5-9mm | ||||
| 204 | 234183-6 | 4.80 | 5.76 | |
| Joint de Membrane | ||||
| 205 | 442155-9 | 7.20 | 8.64 | |
| Diaphragme de pompe | ||||
| 206 | WJ00009599 | 3.96 | 4.75 | |
| Carter de pompe | ||||
| 207 | 141737-1 | 45.10 | 54.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 208 | 352010-6 | -1.00 | -1.20 | |
| Joint de Membrane | ||||
| 209 | 442154-1 | 7.20 | 8.64 | |
| Membrane | ||||
| 210 | 168620-7 | 38.50 | 46.20 | |
| Boîtier de Purificateur d'Air Ebh253U A | ||||
| 211 | 140438-8 | 27.50 | 33.00 | |
| Pompe de surpression | ||||
| 212 | 424314-7 | 11.00 | 13.20 | |
| Couvercle de pompe Ebh253U A | ||||
| 213 | 346270-0 | 7.20 | 8.64 | |
| Parker 3X24Mm Ck A | ||||
| 214 | 266582-4 | 3.60 | 4.32 | |
| Etiquette d'avertissement "fuel" | ||||
| 215 | 810455-9 | 2.40 | 2.88 | |
| Étiquette "indication" | ||||
| 216 | 800F73-7 | 2.40 | 2.88 | |
| Rondelle 6mm A | ||||
| 217 | 267214-6 | 1.00 | 1.20 | |
| Vis 4x12 | ||||
| 223 | 265C54-4 | 1.00 | 1.20 | |
| Vis à tôle 4X12 Ms246.4 | ||||
| 223 | 266427-6 | 0.83 | 1.00 | |
| Plaque de starter | ||||
| 224 | 452219-1 | 3.60 | 4.32 | |
| Poignée de starter | ||||
| 231 | 452220-6 | 3.60 | 4.32 | |
| Vis à tôle Pt3x10 | ||||
| 232 | 266007-8 | 1.00 | 1.20 | |
| Distributeur | ||||
| 233 | 352020-3 | 3.60 | 4.32 | |
| Distributeur | ||||
| 234 | 453865-3 | 2.40 | 2.88 | |
| Plaque de carter | ||||
| 235 | 453862-9 | 2.40 | 2.88 | |
