Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita BSS610ZX'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

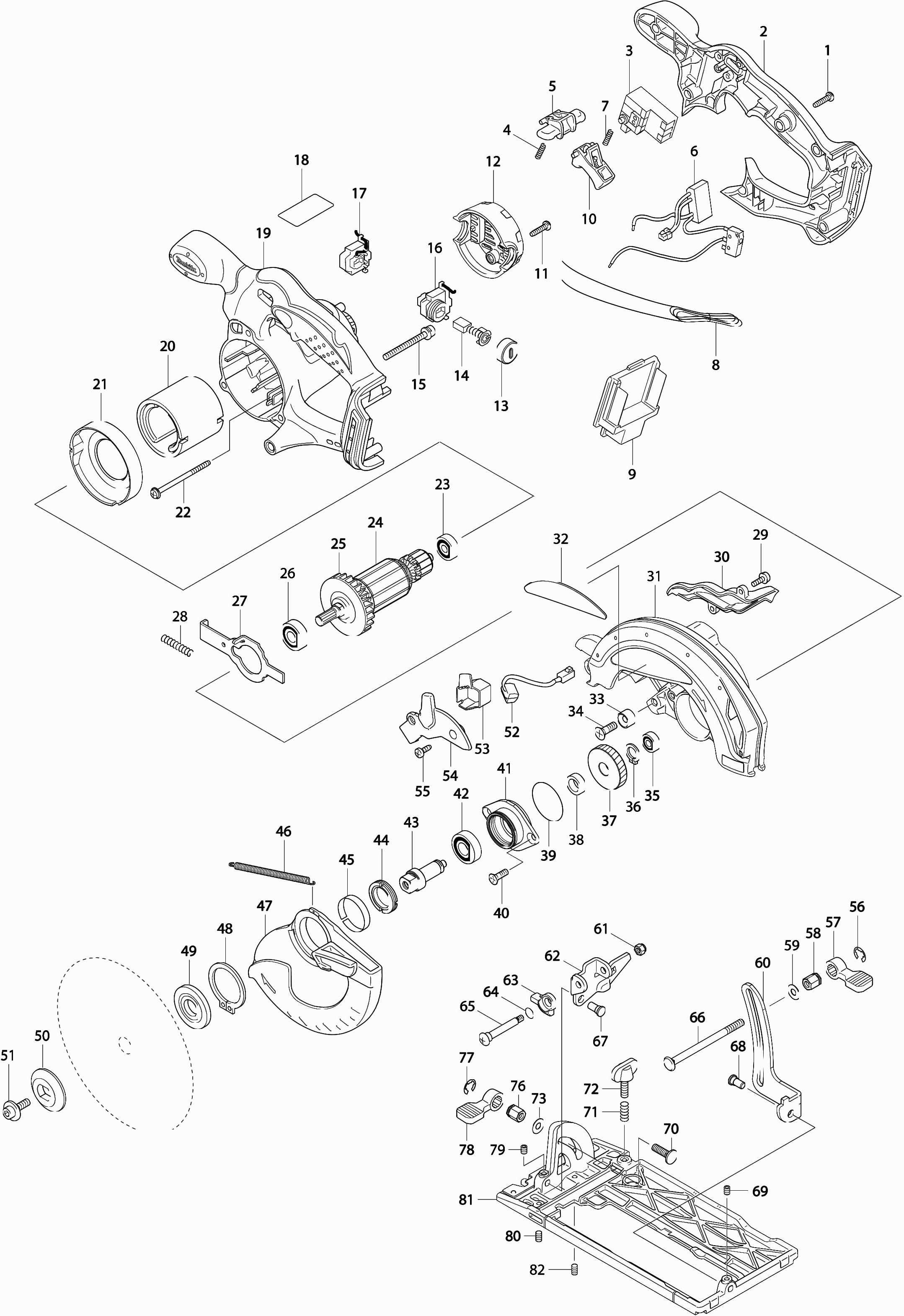

Dessins des Makita BSS610ZX
Liste de pièces de rechange des Makita BSS610ZX
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Vis à tarauder 4x18 | ||||
001 | 265A48-7 | 0.83 | 1.00 | |
Couverture de Poignée | ||||
002 | 419279-6 | 30.69 | 36.83 | |
Couverture de Poignée | ||||
002A | 141470-5 | 10.99 | 13.19 | |
Interrupteur à 2 Contacts | ||||
003 | 651956-6 | 12.22 | 14.66 | |
Interrupteur 3 contacts | ||||
003A | 650631-1 | 12.22 | 14.66 | |
Ressort de compression 4 | ||||
004 | 231469-9 | 0.83 | 1.00 | |
Bouton de verrouillage | ||||
005 | 419322-1 | 1.39 | 1.67 | |
Circuit Électrique | ||||
006 | 631695-4 | 7.22 | 8.66 | |
Circuit Électrique | ||||
006A | 620088-0 | 12.22 | 14.66 | |
Ressort de compression 4 | ||||
007 | 231469-9 | 0.83 | 1.00 | |
Faisceau de câbles | ||||
008A | 638432-7 | 3.28 | 3.94 | |
Unité de contrôle Bss610 A | ||||
008B | 620G71-9 | 18.32 | 21.98 | |
Unité de connexion (2 contacts) | ||||
009 | 643844-1 | 3.54 | 4.25 | |
Unité de raccordement (3 contacts) | ||||
009A | 644808-8 | 3.54 | 4.25 | |
Bouton de commande | ||||
010 | 419176-6 | 2.02 | 2.42 | |
Vis à tarauder 4x18 | ||||
011 | 265A48-7 | 0.83 | 1.00 | |
Couvercle Arrière Bss610 | ||||
012 | 419281-9 | 3.72 | 4.46 | |
Capuchon de porte-balais | ||||
013 | 643941-3 | 2.36 | 2.83 | |
Koolborstel Set Cb-441 A | ||||
014 | 195022-4 | 4.45 | 5.34 | |
Vis 5x40 | ||||
015 | 911263-2 | 0.83 | 1.00 | |
S/e Porte Balais | ||||
016 | 643814-0 | 2.71 | 3.25 | |
Porte-brosse "droite" | ||||
016A | 643882-3 | 2.71 | 3.25 | |
S/e Porte Balais | ||||
017 | 643813-2 | 2.71 | 3.25 | |
S/e Porte Balais | ||||
017A | 643883-1 | 3.54 | 4.25 | |
Étiquette | ||||
018 | 862352-5 | 2.84 | 3.41 | |
Carter De Moteur | ||||
019 | 141471-3 | 16.35 | 19.62 | |
Porte aimant | ||||
020 | 638107-8 | 25.36 | 30.43 | |
Plaque d'espacement | ||||
021 | 419285-1 | 1.75 | 2.10 | |
Vis à tarauder Pf 4x65 | ||||
022 | 266060-4 | 1.39 | 1.67 | |
Roulement à billes 627ddw | ||||
023 | 210045-2 | 3.12 | 3.74 | |
Induit | ||||
024 | 519173-3 | 51.83 | 62.20 | |
Ventilateur 55 | ||||
025 | 241869-5 | 3.12 | 3.74 | |
Roulement à billes 6000llb | ||||
026 | 211061-7 | 7.22 | 8.66 | |
Verrouillage d'axe Bss610 A | ||||
027 | 346059-6 | 1.66 | 1.99 | |
Ressort de compression 5 | ||||
028 | 233092-6 | 0.83 | 1.00 | |
Vis 4x12 | ||||
029 | 911116-5 | 0.83 | 1.00 | |
Baffle | ||||
030 | 419284-3 | 1.75 | 2.10 | |
COUVERCLE DE PROTECTION FIXE | ||||
031 | 188045-9 | 55.40 | 66.48 | |
Joint torique 26 | ||||
031A | 213434-0 | 0.83 | 1.00 | |
Étiquette d'avertissement LS1440 | ||||
031B | 816847-0 | 2.46 | 2.95 | |
Étiquette Makita | ||||
032 | 819217-2 | 4.67 | 5.60 | |
Bague en caoutchouc 6 | ||||
033 | 262049-0 | 0.83 | 1.00 | |
Met. schroef M6 A | ||||
034 | 265694-0 | 0.83 | 1.00 | |
Roulement à billes 606Zz A | ||||
035 | 210137-7 | 0.98 | 1.18 | |
Rondelle de blocage S-12 | ||||
036 | 961052-5 | 0.83 | 1.00 | |
Pignon | ||||
037 | 227156-6 | 9.67 | 11.60 | |
Rondelle 12 5604R | ||||
038 | 257173-2 | 0.83 | 1.00 | |
Joint torique 39 | ||||
039 | 213512-6 | 2.36 | 2.83 | |
Vis à tête fraisée 5x13 | ||||
040 | 265034-2 | 0.83 | 1.00 | |
Logement De Palier | ||||
041 | 318009-1 | 2.84 | 3.41 | |
Roulement à billes 6001dw | ||||
042 | 211131-2 | 9.24 | 11.09 | |
Zaagas Bss610 A | ||||
043 | 327A37-1 | 13.82 | 16.58 | |
Bague d'arrêt de roulement 19-29 | ||||
044 | 285845-9 | 2.36 | 2.83 | |
Disque de compensation | ||||
045 | 345469-4 | 1.39 | 1.67 | |
Ressort de traction 3 | ||||
046 | 231821-1 | 1.67 | 2.00 | |
Couvercle de protection de scie | ||||
047 | 419286-9 | 7.22 | 8.66 | |
Bague de blocage S-34 | ||||
048 | 961152-1 | 0.83 | 1.00 | |
Collet Interieur | ||||
049 | 224397-5 | 6.38 | 7.66 | |
Collet Exterieur | ||||
050 | 224282-2 | 5.71 | 6.85 | |
Boulon hexagonal 6x20 | ||||
051 | 266133-3 | 0.83 | 1.00 | |
Circuit de lumière | ||||
052 | 631694-6 | 18.20 | 21.84 | |
Piece De Raccordement | ||||
053 | 419341-7 | 0.98 | 1.18 | |
Capuchon de Lumière | ||||
054 | 419282-7 | 2.10 | 2.52 | |
Vis autotaraudeuse M4x12mm Ck | ||||
055 | 266026-4 | 0.83 | 1.00 | |
Pas d'informations disponibles, non commandable | ||||
056 | 961014-3 | |||
Levier de verrouillage | ||||
057 | 272229-0 | 3.96 | 4.75 | |
Écrou hexagonal M6 | ||||
058 | 252158-3 | 3.96 | 4.75 | |
Rondelle 6x12mm | ||||
059 | 941151-9 | 0.83 | 1.00 | |
Butee de profondeur | ||||
060 | 345658-1 | 2.27 | 2.72 | |
Ecrou de blocage hexagonal 5x8 | ||||
061 | 252103-8 | 0.83 | 1.00 | |
Guide d'angle | ||||
062 | 345657-3 | 2.71 | 3.25 | |
Levier de verrouillage | ||||
063 | 317986-4 | 3.72 | 4.46 | |
Joint torique 9 | ||||
064 | 213062-1 | 0.83 | 1.00 | |
Vis à tête cruciforme M5 | ||||
065 | 265084-7 | 1.39 | 1.67 | |
Vis M6x90 | ||||
066 | 266194-3 | 2.36 | 2.83 | |
Broche de collier 6-7 | ||||
067 | 256480-0 | 0.83 | 1.00 | |
Broche de collier 6-7 | ||||
068 | 256480-0 | 0.83 | 1.00 | |
Boulon hexagonal 5x6 | ||||
069 | 266264-8 | 0.83 | 1.00 | |
Boulon à fente M6x20 | ||||
070 | 251919-8 | 0.83 | 1.00 | |
Ressort de Compression 6 | ||||
071 | 231007-7 | 0.83 | 1.00 | |
Vis M5x20 | ||||
072 | 251896-4 | 1.18 | 1.42 | |
Rondelle 6x12mm | ||||
073 | 941151-9 | 0.83 | 1.00 | |
Écrou hexagonal M6 3901 | ||||
076 | 252133-9 | 2.71 | 3.25 | |
Pas d'informations disponibles, non commandable | ||||
077 | 961014-3 | |||
Levier Bss610 | ||||
078 | 272251-7 | 1.18 | 1.42 | |
Boulon hexagonal 5x6 | ||||
079 | 266264-8 | 0.83 | 1.00 | |
Boulon hexagonal 5x8 | ||||
080 | 266229-0 | 0.83 | 1.00 | |
Patte de pied | ||||
081 | 154832-8 | 59.21 | 71.05 | |
Cadran Gradue | ||||
081A | 816851-9 | 2.71 | 3.25 | |
Boulon hexagonal 5x8 | ||||
082 | 266229-0 | 0.83 | 1.00 | |
Stofafzuigadapter cirkelzaag | ||||
083 | 419283-5 | 3.00 | 3.60 | |
Vis 4x12 | ||||
084 | 911116-5 | 0.83 | 1.00 | |
Rondelle 7 LF1000 A | ||||
085 | 267322-3 | 0.83 | 1.00 |
