Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita BHX2510'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

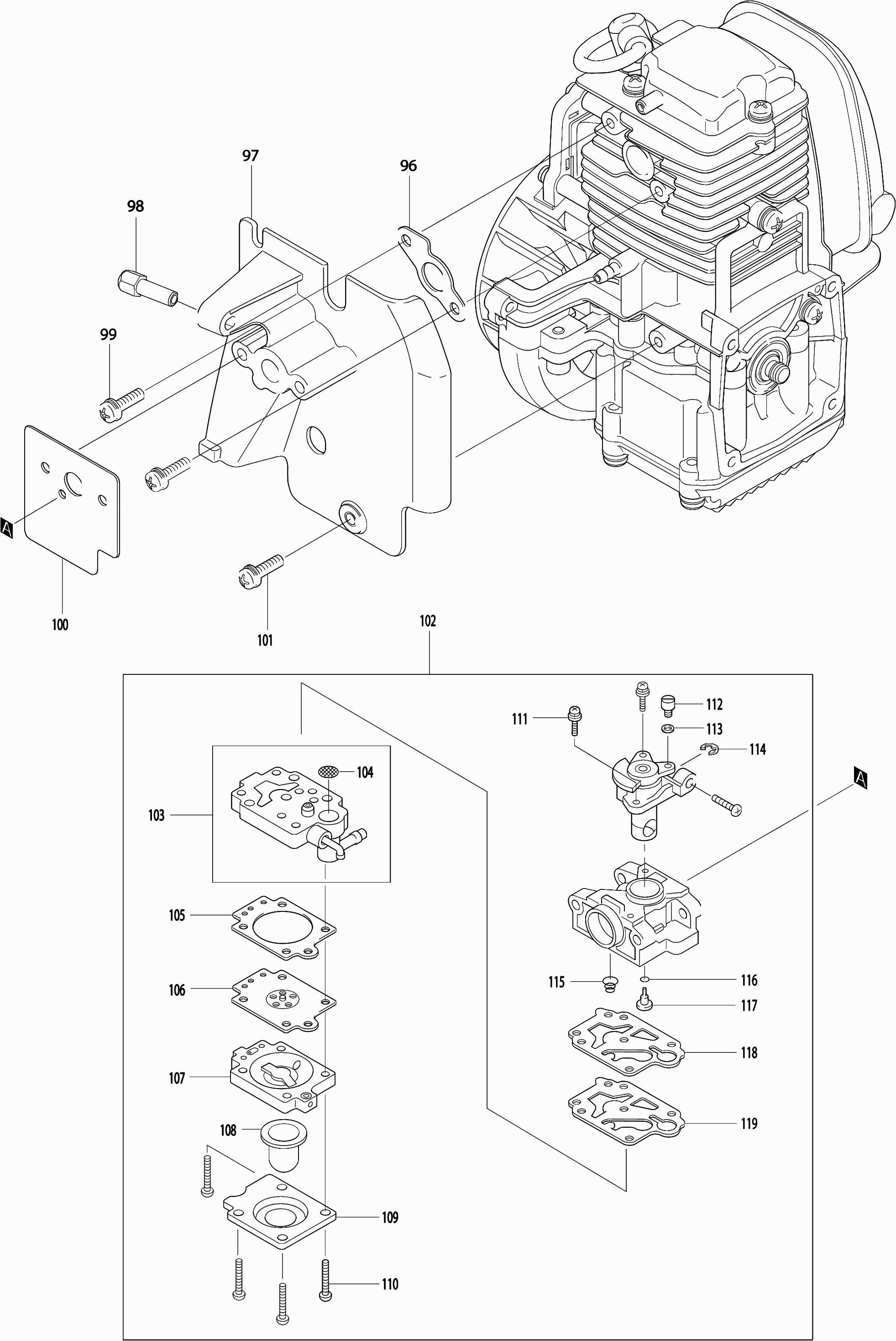

Dessins des Makita BHX2510
Liste de pièces de rechange des Makita BHX2510
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Étiquette de danger Bhx2500 A | ||||
| 001-1 | 810451-7 | 2.80 | 3.36 | |
| Étiquette Bhx2500 A | ||||
| 002-1 | 808139-1 | 2.04 | 2.45 | |
| Pas d'informations disponibles, non commandable | ||||
| 003-1 | 810450-9 | |||
| Couvercle de la poignée | ||||
| 004-1 | 273665-3 | 5.46 | 6.55 | |
| Commutateur | ||||
| 005-1 | 638640-0 | 8.52 | 10.22 | |
| Tampon En Caoutchouc | ||||
| 006-1 | 424182-8 | 1.21 | 1.45 | |
| Boîtier de ventilateur Re | ||||
| 007-2 | 455202-7 | 17.90 | 21.48 | |
| Câble de contrôle | ||||
| 008-1 | 168518-8 | 6.90 | 8.28 | |
| Pas d'informations disponibles, non commandable | ||||
| 009-2 | 455203-5 | |||
| Ventilateur | ||||
| 011-1 | 240113-7 | 12.58 | 15.10 | |
| Pas d'informations disponibles, non commandable | ||||
| 012-1 | 265584-7 | |||
| Pas d'informations disponibles, non commandable | ||||
| 013-2 | 123297-5 | |||
| Pas d'informations disponibles, non commandable | ||||
| 014-2 | 455882-9 | |||
| Pas d'informations disponibles, non commandable | ||||
| 015-3 | 234362-6 | |||
| Pas d'informations disponibles, non commandable | ||||
| 016-2 | 266951-9 | |||
| Vis Pt 5x16mm | ||||
| 017-1 | 265878-0 | 0.83 | 1.00 | |
| Joint torique 3 | ||||
| 018-2 | 213022-3 | 0.83 | 1.00 | |
| Bague | ||||
| 020-1 | 424180-2 | 1.01 | 1.21 | |
| Vis 4x25 | ||||
| 021-1 | 911148-2 | 0.83 | 1.00 | |
| Vis Pt 5x16mm | ||||
| 022-1 | 265878-0 | 0.83 | 1.00 | |
| Rivet 5mm | ||||
| 023-1 | 267394-8 | 0.83 | 1.00 | |
| Ressort 5mm | ||||
| 024-1 | 233536-6 | 2.16 | 2.59 | |
| Axe 4mm | ||||
| 025-1 | 268230-1 | 1.51 | 1.81 | |
| Vis Pt 5x16mm | ||||
| 026-1 | 265878-0 | 0.83 | 1.00 | |
| Capuchon de bougie | ||||
| 027-1 | 450964-2 | 1.72 | 2.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 028-1 | 424181-0 | |||
| Pas d'informations disponibles, non commandable | ||||
| 029-1 | 125472-9 | |||
| Vis 4x16 A | ||||
| 030-2 | 911526-6 | 0.83 | 1.00 | |
| Etiquette d'avertissement "fuel" | ||||
| 031-1 | 810455-9 | 2.93 | 3.52 | |
| Conduite de carburant Bhx2500/01 A | ||||
| 032-1 | 158911-4 | 5.24 | 6.29 | |
| Collier de tuyau IAS 3 | ||||
| 033-1 | 345920-4 | 0.83 | 1.00 | |
| Filtre à carburant | ||||
| 034-2 | 163447-0 | 3.20 | 3.84 | |
| Vis Pt 5x16mm | ||||
| 035-1 | 265878-0 | 0.83 | 1.00 | |
| Rivet 5mm | ||||
| 036-2 | 267394-8 | 0.83 | 1.00 | |
| Bouchon de carburant | ||||
| 037-1 | 450988-8 | 14.24 | 17.09 | |
| Carter De Moteur | ||||
| 038-1 | 452630-7 | 14.24 | 17.09 | |

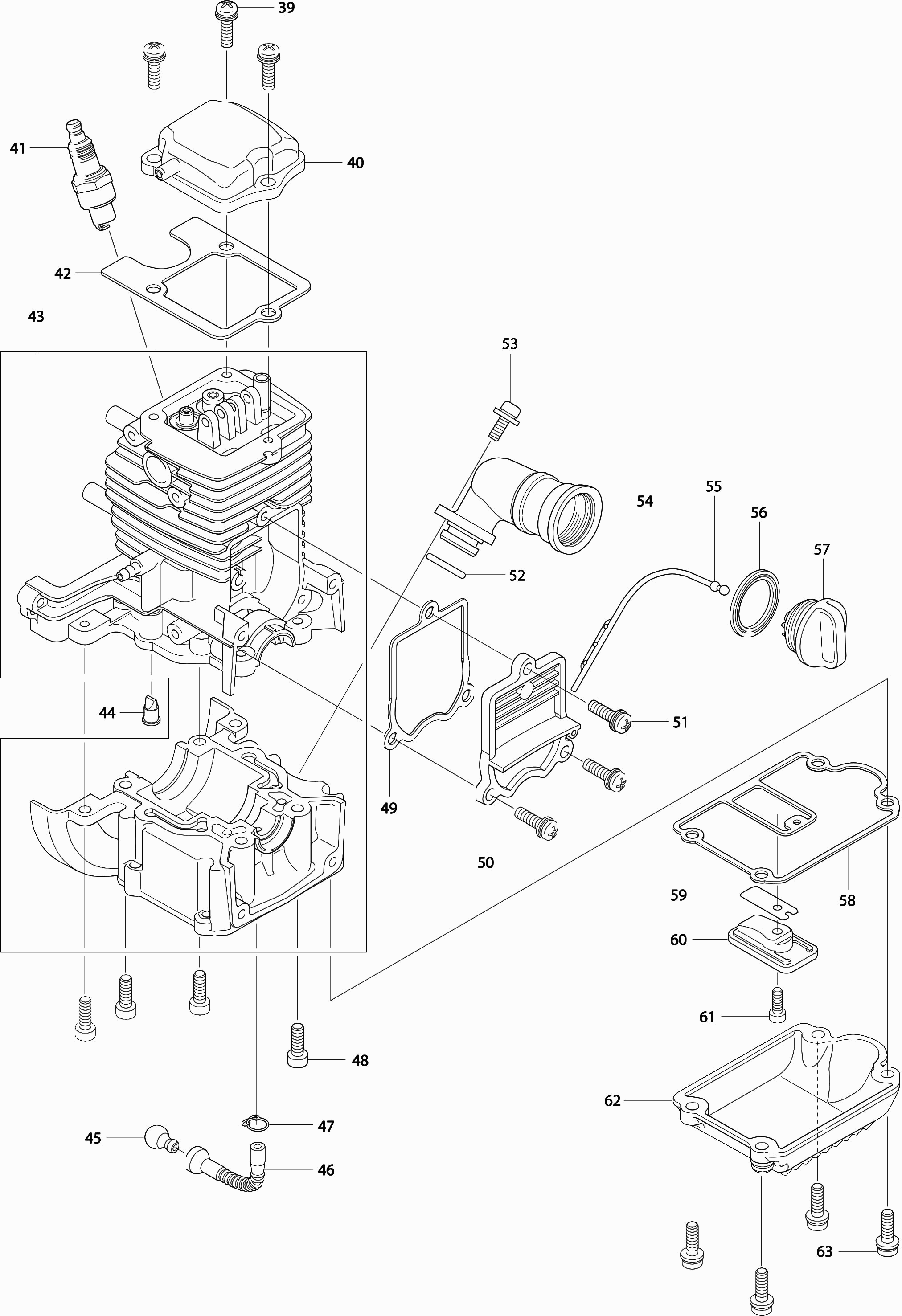

| Vis métallique Ph2 M5X16Mm Ck A | ||||
| 039-2 | 922223-9 | 0.83 | 1.00 | |
| Couvercle de soupape | ||||
| 040-1 | 140B46-7 | 5.88 | 7.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 041-1 | 168401-9 | |||
| Joint de couvercle de soupape | ||||
| 042-1 | 162275-0 | 1.72 | 2.06 | |
| Set de Bloc-cylindres | ||||
| 043-2 | 125914-3 | 73.52 | 88.22 | |
| Valve de contrôle | ||||
| 044-1 | 424201-0 | 1.72 | 2.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 045-1 | 325666-8 | |||
| Pas d'informations disponibles, non commandable | ||||
| 046-1 | 424202-8 | |||
| Collier de tuyau IAS 3 | ||||
| 047-1 | 282020-8 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 048-1 | 922217-4 | |||
| Joint de couvercle de carter | ||||
| 049-1 | 162274-2 | 1.72 | 2.06 | |
| Couvercle De Carter | ||||
| 050-1 | 318443-5 | 4.26 | 5.11 | |
| Pas d'informations disponibles, non commandable | ||||
| 051-2 | 922217-4 | |||
| Joint Torique | ||||
| 052-1 | 213591-4 | 2.08 | 2.50 | |
| Boulon BTR M5x12mm Ck | ||||
| 053-2 | 922213-2 | 0.83 | 1.00 | |
| Tuyau d'huile | ||||
| 054-1 | 140813-8 | 2.44 | 2.93 | |
| Jauge à huile | ||||
| 055-1 | 452610-3 | 3.22 | 3.86 | |
| Joint | ||||
| 056-1 | 424343-0 | 0.83 | 1.00 | |
| Bouchon d'huile | ||||
| 057-1 | 452047-4 | 1.43 | 1.72 | |
| Joint de carter | ||||
| 058-1 | 162276-8 | 2.08 | 2.50 | |
| Valve d'alimentation | ||||
| 059-1 | 346083-9 | 1.43 | 1.72 | |
| Plateau De Retenue | ||||
| 060-1 | 318440-1 | 1.72 | 2.06 | |
| Boulon Allen M4x10 | ||||
| 061-1 | 922112-8 | 0.83 | 1.00 | |
| Carter Ebh253U A | ||||
| 062-1 | 318442-7 | 6.89 | 8.27 | |
| Pas d'informations disponibles, non commandable | ||||
| 063-2 | 922217-4 | |||

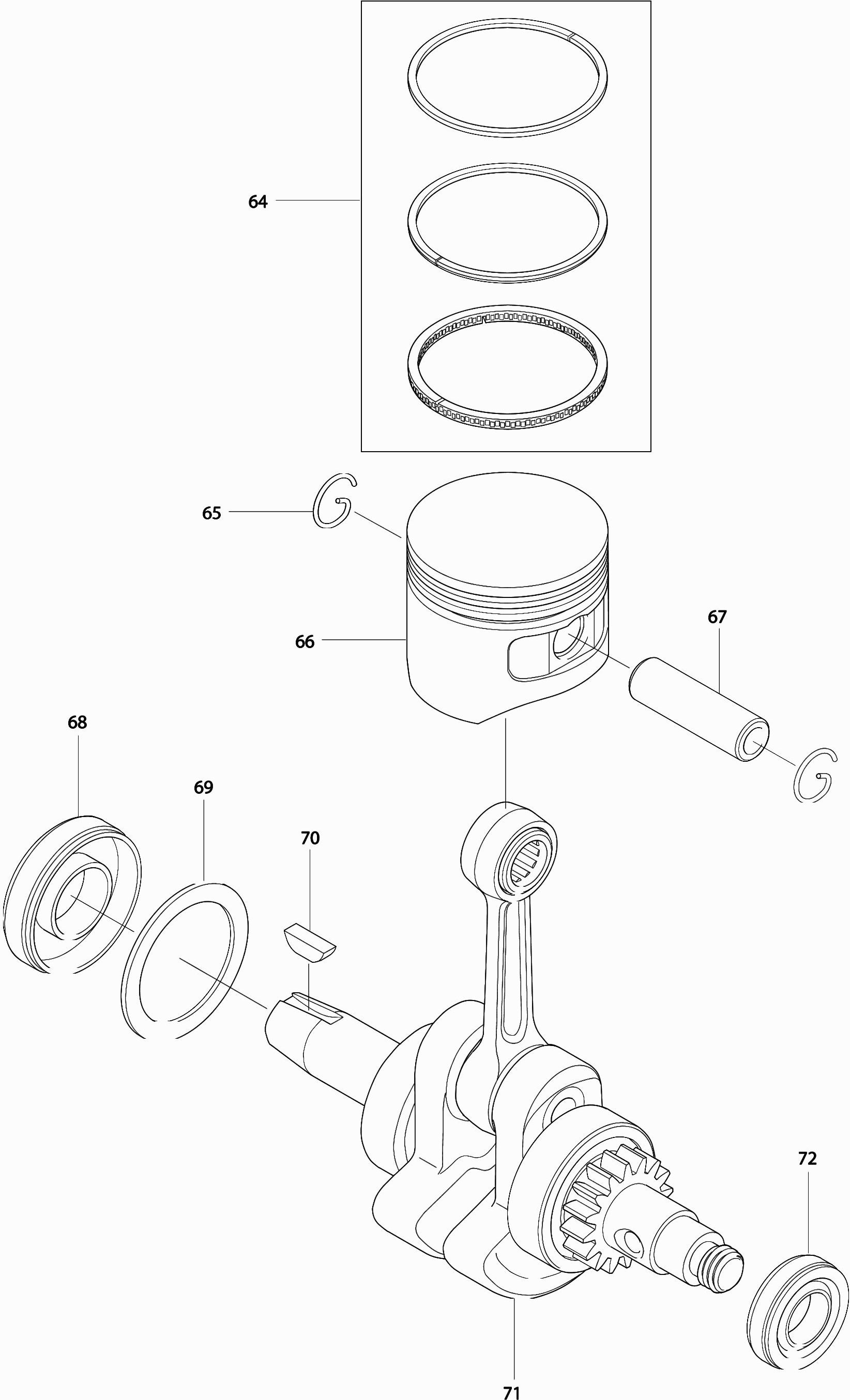

| Jeu de pièces | ||||
| 064-2 | 196595-0 | 21.70 | 26.04 | |
| Bague de blocage pour goupille de piston | ||||
| 065-1 | 233976-8 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 066-2 | 197453-3 | |||
| Axe De Piston | ||||
| 067-1 | 257781-9 | 2.80 | 3.36 | |
| Anneau d'étanchéité 12 | ||||
| 068-2 | 213147-3 | 2.08 | 2.50 | |
| Rondelle 23 | ||||
| 069-1 | 267400-9 | 1.43 | 1.72 | |
| Cale de montage 3 | ||||
| 070-1 | 254040-2 | 2.80 | 3.36 | |
| Vilebrequin | ||||
| 071-3 | 135539-5 | 30.23 | 36.28 | |
| Plus disponible, pas de remplacement | ||||
| 072-2 | 213148-1 | |||

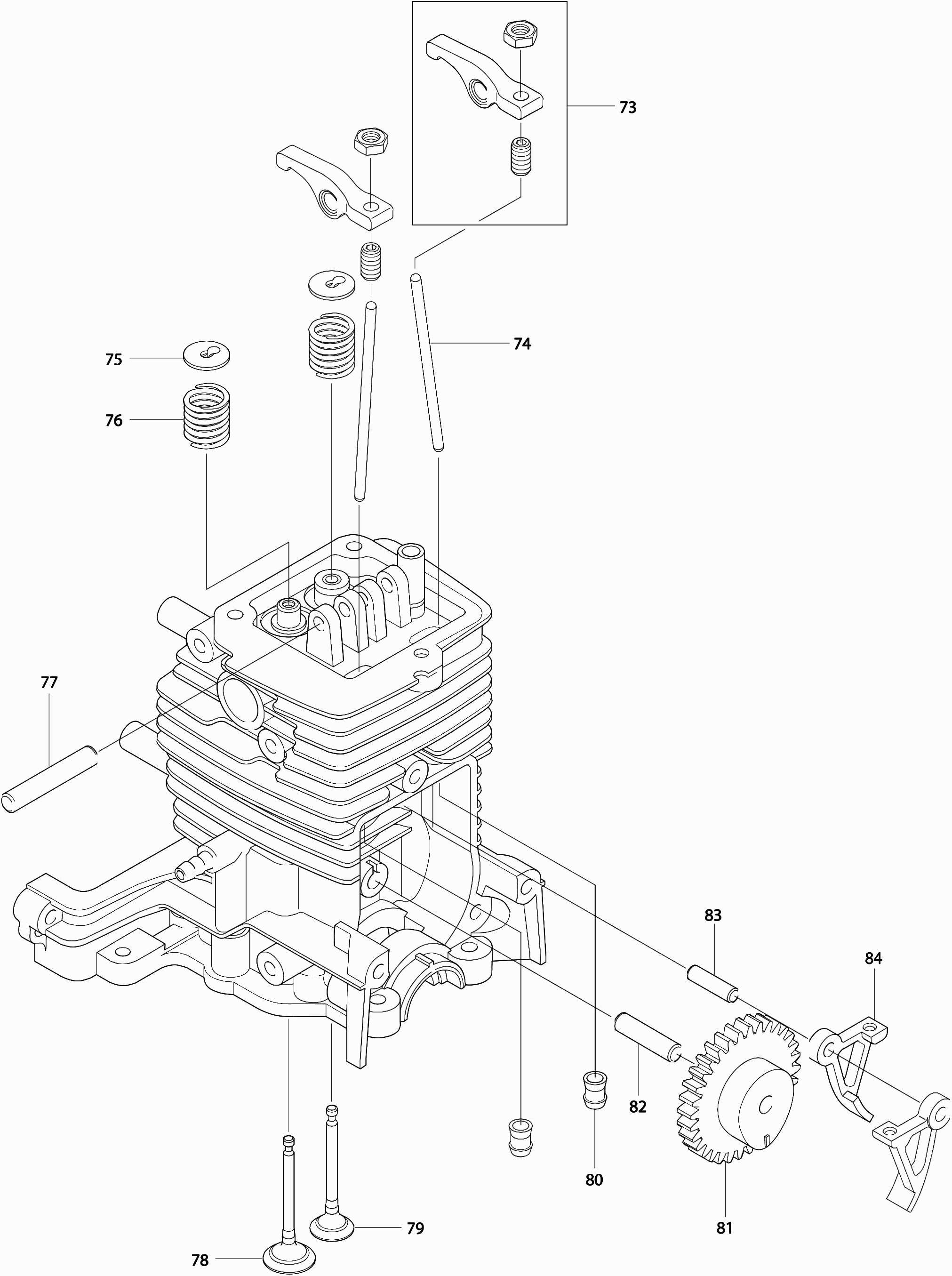

| Bras de soupape | ||||
| 073-1 | 125554-7 | 4.58 | 5.50 | |
| Broche de la soupape | ||||
| 074-1 | 256865-0 | 0.83 | 1.00 | |
| Bague de blocage de vanne | ||||
| 075-1 | 325668-4 | 2.08 | 2.50 | |
| Ressort de compression 9 | ||||
| 076-1 | 234108-0 | 2.56 | 3.07 | |
| Stylo 5mm | ||||
| 077-1 | 256200-2 | 0.83 | 1.00 | |
| Valve d'admission | ||||
| 078-2 | 326367-1 | 4.81 | 5.77 | |
| Valve d'échappement | ||||
| 079-2 | 326366-3 | 4.08 | 4.90 | |
| Entretoise Ebh253U A | ||||
| 080-1 | 424200-2 | 0.83 | 1.00 | |
| Engrenage basculant | ||||
| 081-1 | 125552-1 | 23.75 | 28.50 | |
| Broche 5Mm Ebh253U A | ||||
| 082-1 | 268238-5 | 0.83 | 1.00 | |
| Broche 4mm Ebh253U A | ||||
| 083-1 | 268239-3 | 0.83 | 1.00 | |
| Levier de Came | ||||
| 084-1 | 313169-4 | 2.80 | 3.36 | |

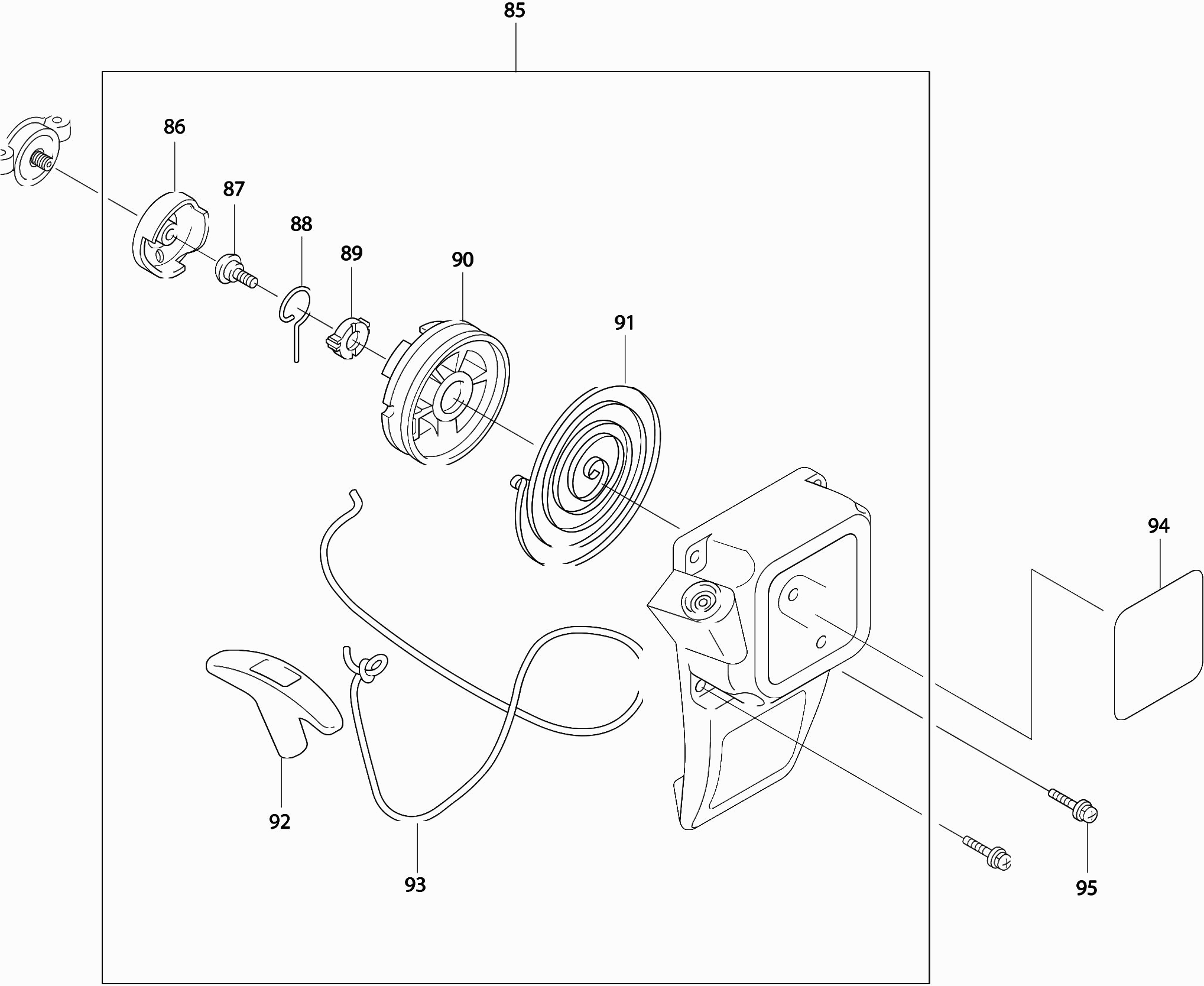

| Dispositif de démarrage | ||||
| 085-1 | 125917-7 | 16.07 | 19.28 | |
| Poulie de démarrage | ||||
| 086-1 | 168483-1 | 2.16 | 2.59 | |
| Pas d'informations disponibles, non commandable | ||||
| 087-1 | 266585-8 | |||
| Bras oscillant | ||||
| 088-1 | 325923-4 | 1.43 | 1.72 | |
| Bague intérieure | ||||
| 089-1 | 451938-6 | 1.72 | 2.06 | |
| Tambour de corde de démarrage | ||||
| 090-1 | 451937-8 | 4.58 | 5.50 | |
| Ressort de démarrage | ||||
| 091-1 | 232258-5 | 5.88 | 7.06 | |
| Poignée de démarrage | ||||
| 092-1 | 424319-7 | 2.80 | 3.36 | |
| Pas d'informations disponibles, non commandable | ||||
| 093-1 | 444019-3 | |||
| Étiquette Bhx2500 BHX2501 A | ||||
| 094-3 | 819L97-8 | 2.80 | 3.36 | |
| Vis 4x16 A | ||||
| 095-2 | 911526-6 | 0.83 | 1.00 | |
| Joint d'isolation | ||||
| 096-2 | 413120-5 | 1.21 | 1.45 | |
| Collecteur | ||||
| 097-2 | 125916-9 | 8.52 | 10.22 | |
| Pas d'informations disponibles, non commandable | ||||
| 098-1 | 325934-9 | |||
| Pas d'informations disponibles, non commandable | ||||
| 099-2 | 922228-9 | |||
| Joint "carburateur" | ||||
| 100-1 | 413138-6 | 1.21 | 1.45 | |
| Boulon BTR M5x12mm Ck | ||||
| 101-2 | 922213-2 | 0.83 | 1.00 | |
| Carburateur Bhx2500/01 A | ||||
| 102-2 | 168641-9 | 53.38 | 64.06 | |
| Couvercle de pompe | ||||
| 103-2 | 140808-1 | 16.84 | 20.21 | |
| Tamis d'entrée | ||||
| 104-2 | WJ00014070 | 1.72 | 2.06 | |
| Joint de Membrane | ||||
| 105-1 | 442154-1 | 2.44 | 2.93 | |
| Membrane | ||||
| 106-2 | 168620-7 | 14.23 | 17.08 | |
| Boîtier de Purificateur d'Air Ebh253U A | ||||
| 107-1 | 140438-8 | 10.81 | 12.97 | |
| Pompe de surpression | ||||
| 108-1 | 424314-7 | 3.65 | 4.38 | |
| Couvercle de pompe Ebh253U A | ||||
| 109-1 | 346270-0 | 3.65 | 4.38 | |
| Parker 3X24Mm Ck A | ||||
| 110-1 | 266582-4 | 0.83 | 1.00 | |
| Pas d'informations disponibles, non commandable | ||||
| 111-2 | WJ00096364 | |||
| Élément pivotant | ||||
| 112-1 | 325922-6 | 4.26 | 5.11 | |
| Pas d'informations disponibles, non commandable | ||||
| 113-1 | 413140-9 | |||
| Seegering E-3 A | ||||
| 114-1 | 257964-1 | 2.08 | 2.50 | |
| Ressort de compression 5-9mm | ||||
| 115-1 | 234183-6 | 2.93 | 3.52 | |
| Anneau O 2 | ||||
| 116-1 | 213538-8 | 2.08 | 2.50 | |
| Pulvérisateur Ebh253U P | ||||
| 117-2 | 326027-5 | 11.16 | 13.39 | |
| Joint de Membrane | ||||
| 118-1 | 442155-9 | 2.44 | 2.93 | |
| Diaphragme de pompe | ||||
| 119-2 | WJ00009599 | 4.08 | 4.90 | |

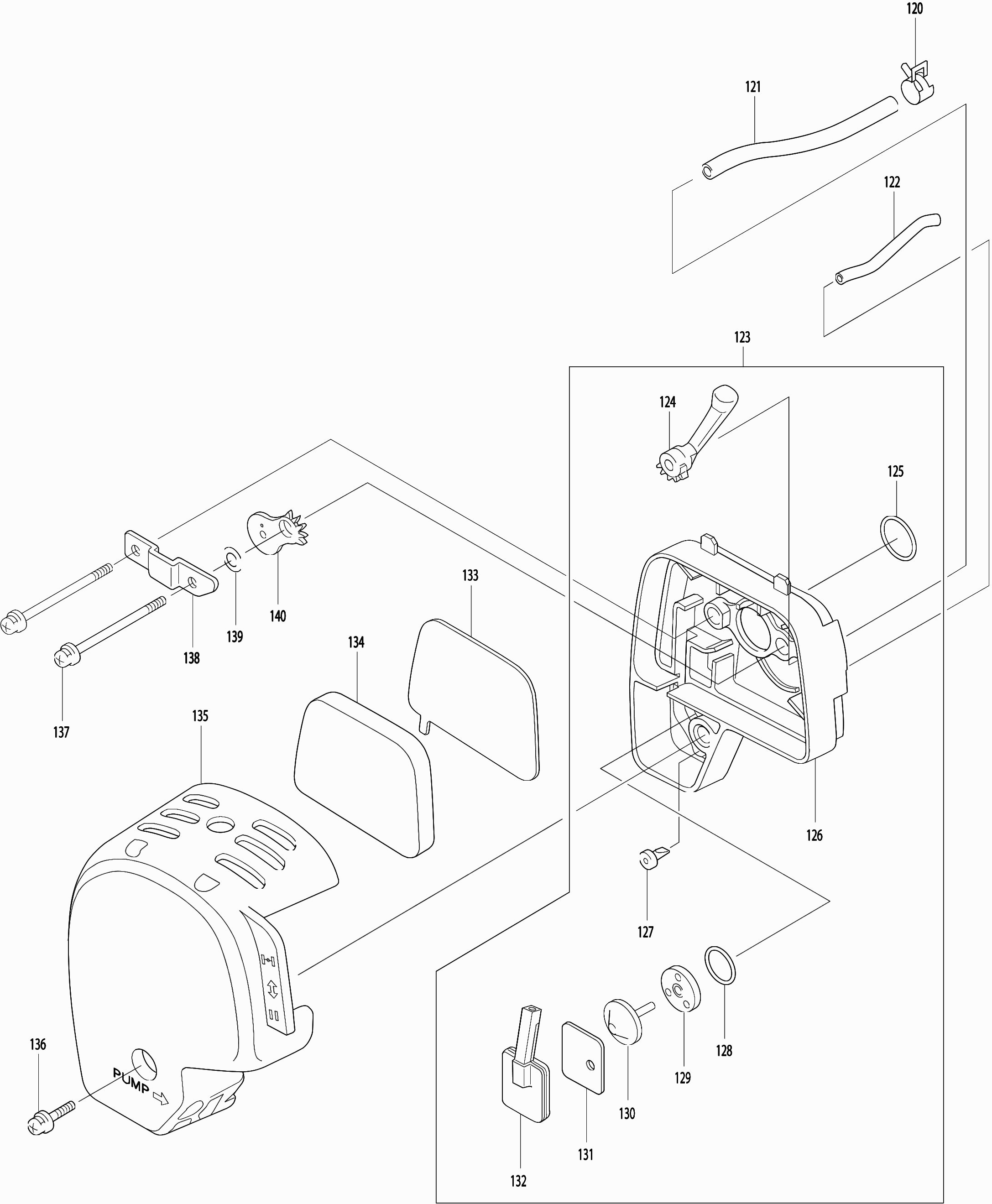

| Collier de tuyau IAS 3 | ||||
| 120-1 | 345918-1 | 0.83 | 1.00 | |
| Tuyau de Ventilation | ||||
| 121-1 | 422041-0 | 1.80 | 2.16 | |
| Tuyau à essence | ||||
| 122-1 | 422070-3 | 2.56 | 3.07 | |
| Carter de filtre à air Ebh253U A | ||||
| 123-1 | 123845-0 | 17.97 | 21.56 | |
| Plus disponible, pas de remplacement | ||||
| 124-1 | 451925-5 | |||
| Joint torique 15 | ||||
| 125-1 | 213540-1 | 0.83 | 1.00 | |
| Carter de filtre à air Ebh253U A | ||||
| 126-1 | 123845-0 | 17.97 | 21.56 | |
| Soupape de surpression | ||||
| 127-1 | 424316-3 | 2.80 | 3.36 | |
| Anneau O 14 | ||||
| 128-1 | 213539-6 | 0.83 | 1.00 | |
| Plaque de soupape de surpression | ||||
| 129-1 | 451924-7 | 0.83 | 1.00 | |
| Soupape de surpression | ||||
| 130-1 | 424315-5 | 0.83 | 1.00 | |
| Joint de séparation | ||||
| 131-1 | 168577-2 | 1.24 | 1.49 | |
| Plus disponible, pas de remplacement | ||||
| 132-1 | 168576-4 | |||
| Élément de filtre à air | ||||
| 133-1 | 443140-5 | 2.80 | 3.36 | |
| Élément de filtre à air | ||||
| 134-1 | 443141-3 | 2.80 | 3.36 | |
| Couvercle du filtre à air | ||||
| 135-1 | 450561-4 | 5.88 | 7.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 136-2 | 911218-7 | |||
| Vis métrique Ph2 M5x68mm Ck | ||||
| 137-1 | 265188-5 | 0.83 | 1.00 | |
| Plaque de montage Ebh253U A | ||||
| 138-1 | 346647-9 | 1.72 | 2.06 | |
| Rondelle | ||||
| 139-1 | 423376-2 | 0.83 | 1.00 | |
| Plaque de starter | ||||
| 140-1 | 450560-6 | 0.83 | 1.00 | |

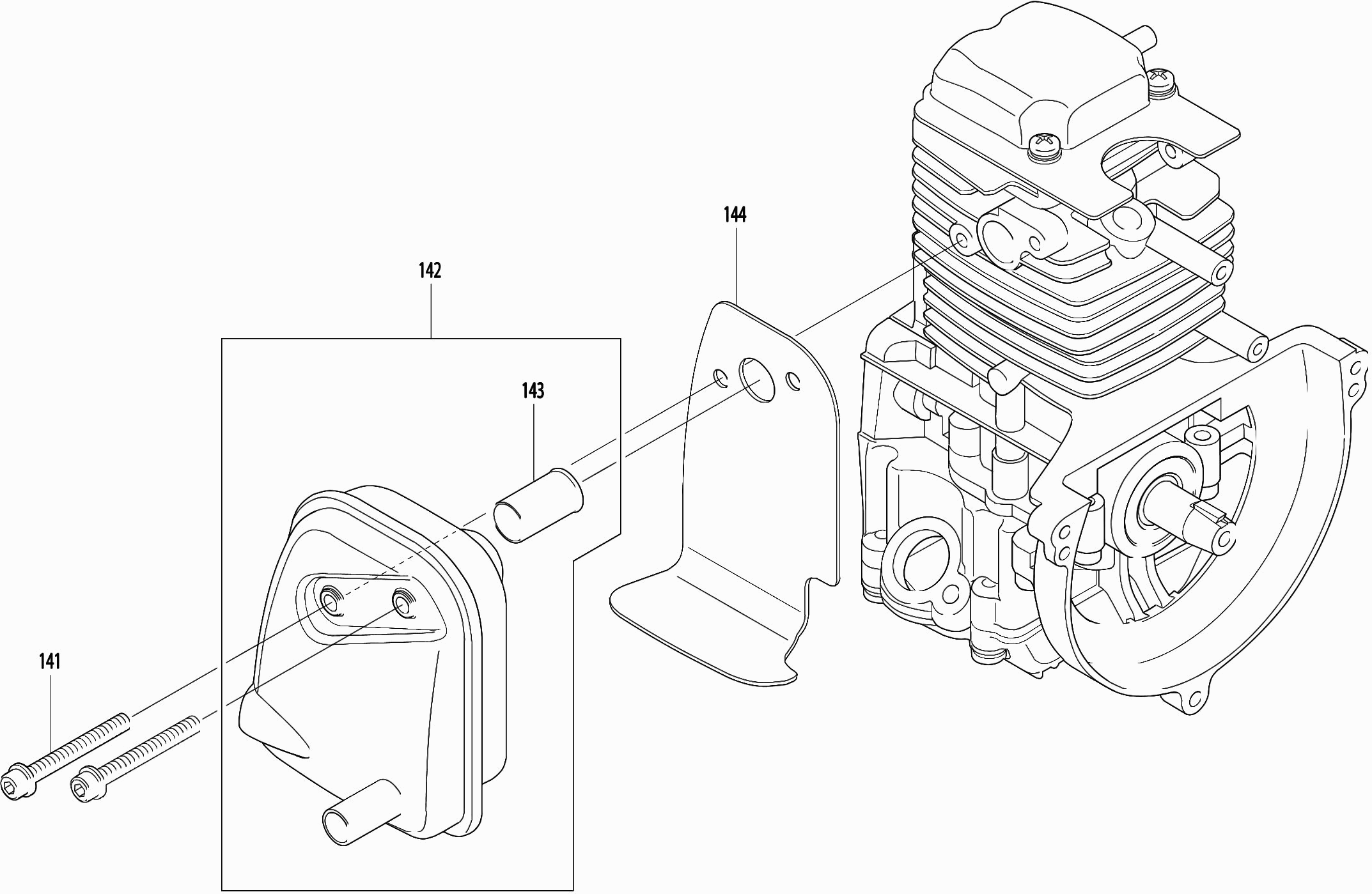

| Boulon Allen M5x40mm Ck | ||||
| 141-1 | 266440-4 | 1.06 | 1.27 | |
| Échappement Bhx2500 A | ||||
| 142-1 | 168643-5 | 8.56 | 10.27 | |
| Arrêteur d'Étincelles Ebh253U A | ||||
| 143-1 | 324980-9 | 6.29 | 7.55 | |
| Joint d'échappement | ||||
| 144-1 | 168593-4 | 3.37 | 4.04 | |

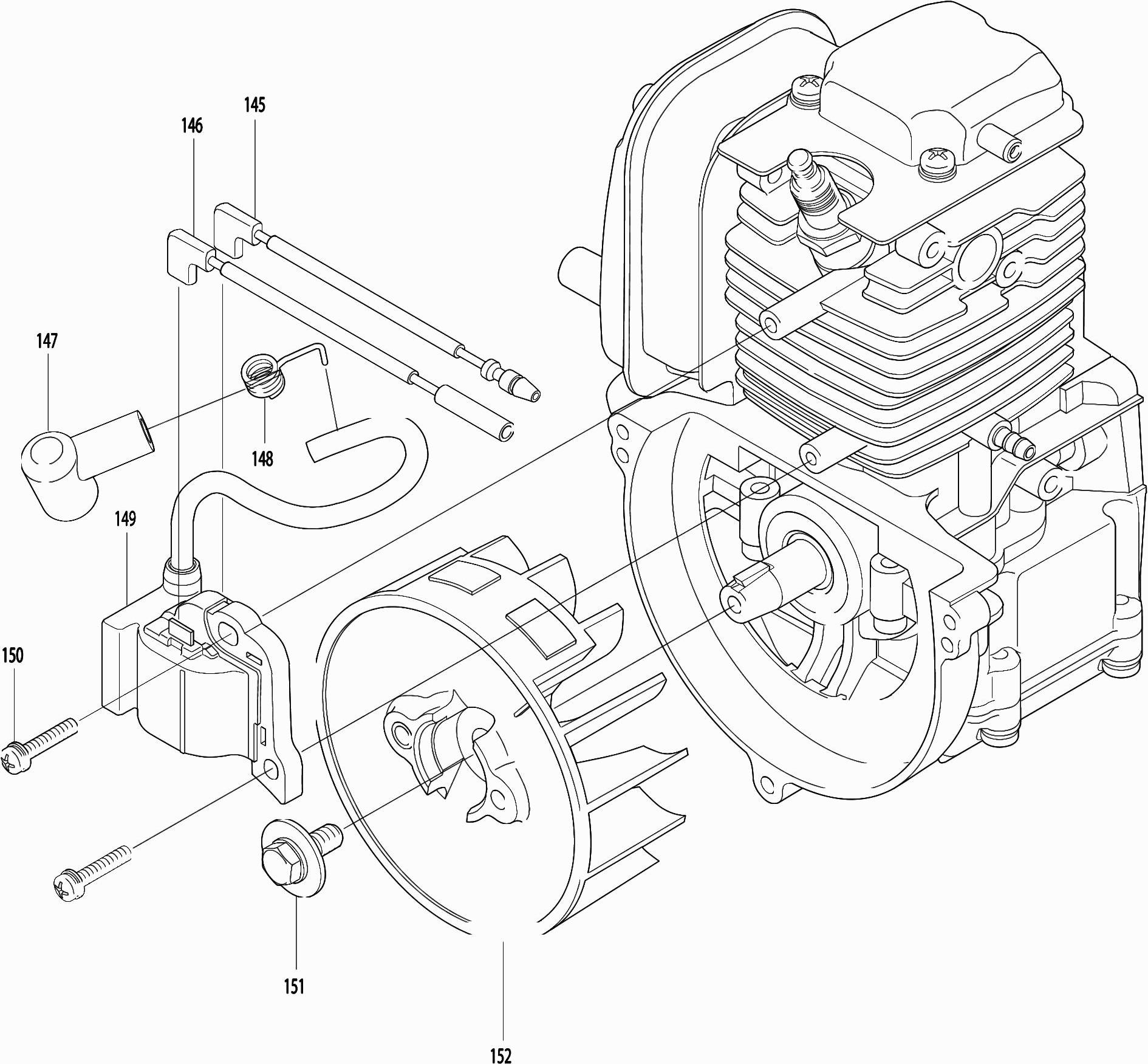

| Câble 1 Bhx2500 A | ||||
| 145-2 | 632F44-4 | 0.83 | 1.00 | |
| Câble 2 Bhx2500 A | ||||
| 146-2 | 632F45-2 | 1.01 | 1.21 | |
| Capuchon de bougie Ebh253U A | ||||
| 147-1 | 424105-6 | 2.80 | 3.36 | |
| Ressort de bougie Ebh253U A | ||||
| 148-1 | 324891-8 | 1.21 | 1.45 | |
| Allumage | ||||
| 149-2 | 168816-0 | 12.58 | 15.10 | |
| Vis à six pans creux M4x20 Ck | ||||
| 150-2 | 922138-0 | 0.83 | 1.00 | |
| Boulon M6x16mm / rivet EM4250 A | ||||
| 151-1 | 265577-4 | 0.83 | 1.00 | |
| Volant Bhx2500/01 A | ||||
| 152-2 | 319205-4 | 14.24 | 17.09 | |
