Vous trouverez ici toutes les pièces et dessins disponibles du 'Makita BHR202ZX'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

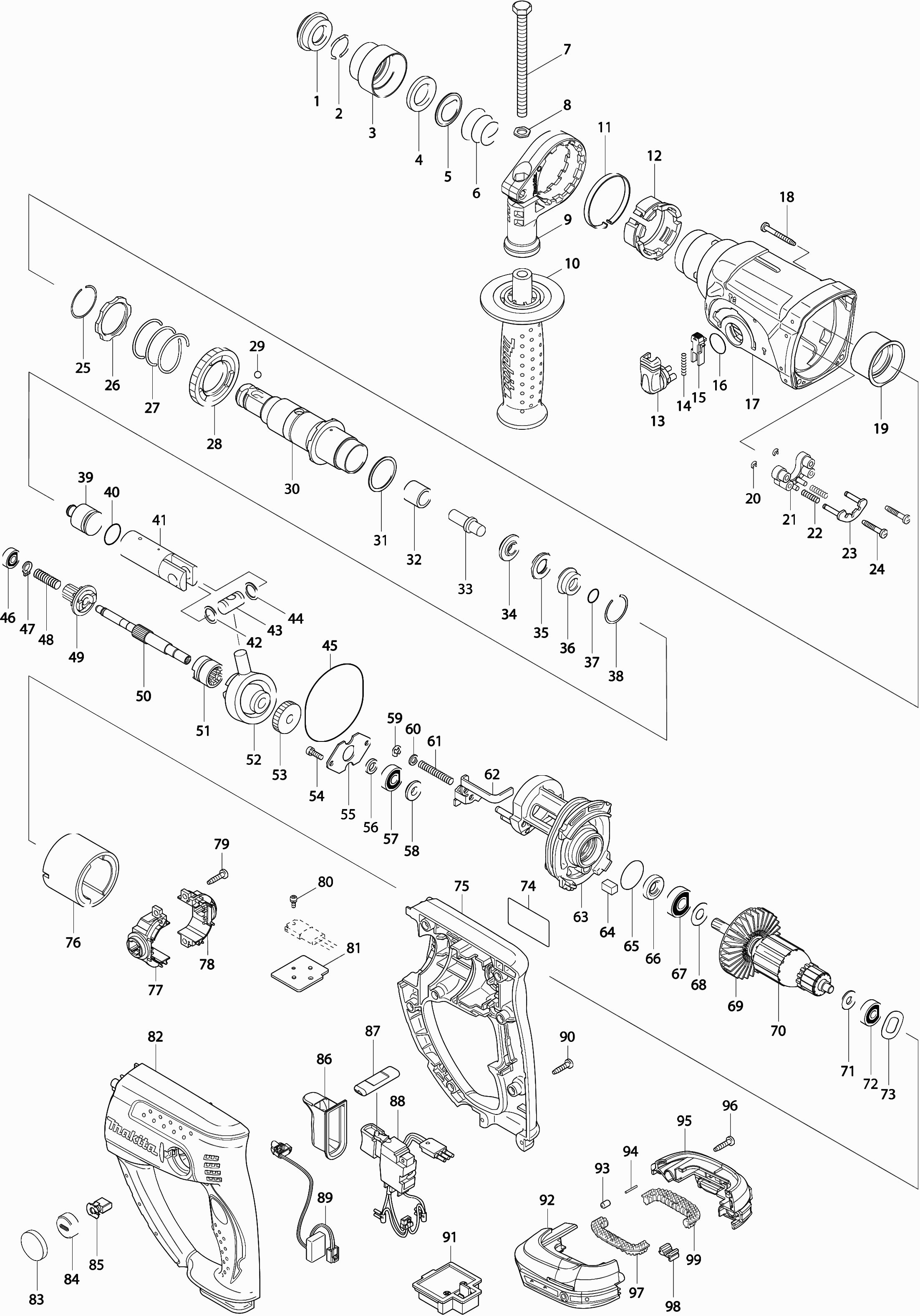

Dessins des Makita BHR202ZX
Liste de pièces de rechange des Makita BHR202ZX
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Capuchon anti-poussière en caoutchouc 35 | ||||
| 001* | 286263-4 | 1.20 | 1.44 | |
| Rondelle de blocage 19 | ||||
| 002 | 233940-9 | 1.20 | 1.44 | |
| Capuchon de mandrin | ||||
| 003 | 417629-9 | 1.20 | 1.44 | |
| Rondelle 21 | ||||
| 004 | 257241-1 | 1.20 | 1.44 | |
| Bague De Guidage | ||||
| 005 | 345187-4 | 1.20 | 1.44 | |
| Ressort de compression 21-29 | ||||
| 006 | 233916-6 | 1.00 | 1.20 | |
| Boulon hexagonal 8x120 | ||||
| 007 | 265583-9 | 1.20 | 1.44 | |
| Rondelle | ||||
| 008 | 345280-4 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 009 | 417630-4 | -1.00 | -1.20 | |
| Poignee | ||||
| 010 | 158057-6 | 9.60 | 11.52 | |
| ECROU M8 | ||||
| 010A | 931402-8 | 1.00 | 1.20 | |
| Bouton d'ajustement | ||||
| 013 | 162245-9 | 2.40 | 2.88 | |
| Ressort de compression 3x28mm | ||||
| 014 | 234264-6 | 1.00 | 1.20 | |
| Bouton de verrouillage | ||||
| 015 | 419192-8 | 1.00 | 1.20 | |
| Joint torique 17 | ||||
| 016 | 213278-8 | 1.00 | 1.20 | |
| Boîtier d'engrenage Cpl | ||||
| 017 | 158216-2 | 14.30 | 17.16 | |
| Joint d'étanchéité 25 | ||||
| 017A | 213345-9 | 2.40 | 2.88 | |
| Vis 4x35 | ||||
| 018 | 266351-3 | 1.00 | 1.20 | |
| Roulement A Aiguilles | ||||
| 019 | 153290-5 | 7.20 | 8.64 | |
| Bague d'arrêt E-3 | ||||
| 020 | 961017-7 | 1.00 | 1.20 | |
| Base de guidage Hr2450 | ||||
| 021 | 417796-0 | 1.00 | 1.20 | |
| Ressort de compression 4 HR2450 noir | ||||
| 022 | 233344-5 | 1.00 | 1.20 | |
| Plaque de Blocage | ||||
| 023 | 163430-7 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 024 | 266374-1 | 0.00 | 0.00 | |
| Anneau de retenue 29 | ||||
| 025 | 233929-7 | 1.00 | 1.20 | |
| Rivet 31 | ||||
| 026 | 267460-1 | 1.20 | 1.44 | |
| Ressort de compression 32 | ||||
| 027 | 233401-9 | 2.40 | 2.88 | |
| Engrenage 51 | ||||
| 028 | 227109-5 | 10.80 | 12.96 | |
| Bille en acier 7.0 | ||||
| 029* | 216022-2 | 1.00 | 1.20 | |
| Porte-foret complet | ||||
| 030 | 123100-0 | 41.80 | 50.16 | |
| Rondelle 28 | ||||
| 031 | 267229-3 | 1.00 | 1.20 | |
| Douille | ||||
| 032 | 331769-8 | 2.40 | 2.88 | |
| Frappeur H60ma/ka | ||||
| 033 | 324669-9 | 2.40 | 2.88 | |
| Anneau 10 | ||||
| 034 | 324402-9 | 2.40 | 2.88 | |
| Anneau de pare-choc | ||||
| 035* | 421955-0 | 1.20 | 1.44 | |
| Logement d'O-anneau | ||||
| 036 | 324216-6 | 6.00 | 7.20 | |
| Joint torique 9 | ||||
| 037* | 213073-6 | 1.20 | 1.44 | |
| Rondelle ressort 28 | ||||
| 038* | 233917-4 | 1.00 | 1.20 | |
| Frappeur H60ma/ka | ||||
| 039 | 324214-0 | 3.60 | 4.32 | |
| Anneau O 16 | ||||
| 040* | 213227-5 | 1.20 | 1.44 | |
| Cylindre de piston | ||||
| 041 | 318132-2 | 13.20 | 15.84 | |
| Rondelle 12 | ||||
| 042 | 267104-3 | 1.20 | 1.44 | |
| Goupille De Piston Hr2440/50 A | ||||
| 043 | 324215-8 | 2.40 | 2.88 | |
| Rondelle 12 | ||||
| 044 | 267104-3 | 1.20 | 1.44 | |
| Joint torique 63 | ||||
| 045 | 213727-5 | 2.40 | 2.88 | |
| Roulement à billes 606Zz A | ||||
| 046 | 210137-7 | 1.20 | 1.44 | |
| Bague de sécurité S-7 | ||||
| 047 | 961003-8 | 1.00 | 1.20 | |
| Ressort de compression 7 | ||||
| 048 | 233343-7 | 1.00 | 1.20 | |
| Engrenage 10 | ||||
| 049 | 227179-4 | 17.60 | 21.12 | |
| Embrayage | ||||
| 050 | 324668-1 | 9.60 | 11.52 | |
| Pas d'informations disponibles, non commandable | ||||
| 051 | 331768-0 | -1.00 | -1.20 | |
| Palier Pendulaire 10 Bhr200 A | ||||
| 052 | 219014-0 | 45.10 | 54.12 | |
| Pignon | ||||
| 053 | 226632-7 | 4.80 | 5.76 | |
| Boulon hexagonal 4x12 | ||||
| 054 | 266273-7 | 1.00 | 1.20 | |
| Verrouillage de roulement | ||||
| 055 | 345179-3 | 1.00 | 1.20 | |
| Rondelle 8 | ||||
| 056 | 267234-0 | 1.00 | 1.20 | |
| Roulement à billes 608Zz A | ||||
| 057 | 210046-0 | 1.20 | 1.44 | |
| Rondelle 8 | ||||
| 058 | 324212-4 | 4.80 | 5.76 | |
| Circlip E-4 | ||||
| 059 | 961011-9 | 1.00 | 1.20 | |
| Rondelle de blocage 5 | ||||
| 060 | 941102-2 | 1.00 | 1.20 | |
| Ressort de Compression 6 | ||||
| 061 | 233342-9 | 1.00 | 1.20 | |
| Plaque d'échange | ||||
| 062 | 345220-2 | 1.20 | 1.44 | |
| Logement De Palier | ||||
| 063 | 141574-3 | 10.80 | 12.96 | |
| Feutre d'amortissement | ||||
| 064 | 443126-9 | 1.00 | 1.20 | |
| Joint torique 26 | ||||
| 065 | 213407-3 | 1.20 | 1.44 | |
| Joint d'étanchéité 10 | ||||
| 066 | 213077-8 | 3.60 | 4.32 | |
| Roulement à billes 6000ddw | ||||
| 067 | 211289-7 | 13.20 | 15.84 | |
| Rondelle 10 | ||||
| 068 | 267213-8 | 1.20 | 1.44 | |
| Ventilateur 64 | ||||
| 069 | 240092-9 | 2.40 | 2.88 | |
| Induit | ||||
| 070 | 519226-8 | 23.10 | 27.72 | |
| SLUITRING 7 LF1000 A | ||||
| 071 | 267326-5 | 1.00 | 1.20 | |
| Roulement à billes 627ddw | ||||
| 072 | 210045-2 | 3.60 | 4.32 | |
| Bague De Calage | ||||
| 073 | 267816-8 | 1.00 | 1.20 | |
| Plaque nominative "bhr202" | ||||
| 074 | 865285-3 | 3.60 | 4.32 | |
| Ensemble Carter de Moteur | ||||
| 075 | 188515-8 | 16.50 | 19.80 | |
| Porte aimant | ||||
| 076 | 638020-0 | 17.60 | 21.12 | |
| Pas d'informations disponibles, non commandable | ||||
| 077 | 643834-4 | -1.00 | -1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 078 | 643835-2 | -1.00 | -1.20 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 079 | 265B67-9 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 080 | 911011-9 | -1.00 | -1.20 | |
| Tole De Refroidissement | ||||
| 081 | 689070-8 | 2.71 | 3.25 | |
| Ensemble Carter de Moteur | ||||
| 082 | 188515-8 | 16.50 | 19.80 | |
| Capot de recouvrement | ||||
| 083 | 424128-4 | 1.00 | 1.20 | |
| Couvercle De Charbon | ||||
| 084 | 643829-7 | 1.00 | 1.20 | |
| KOOLBORSTEL SET CB-441 A | ||||
| 085* | 195022-4 | 4.80 | 5.76 | |
| Couvercle d'interrupteur | ||||
| 086 | 424111-1 | 1.20 | 1.44 | |
| Bouton interrupteur v/r | ||||
| 087 | 450615-7 | 1.00 | 1.20 | |
| Interrupteur (2 contacts) | ||||
| 088A | 650578-9 | 30.80 | 36.96 | |
| Interrupteur (3 contacts) | ||||
| 088B | 638882-6 | 30.80 | 36.96 | |
| Circuit de lumière | ||||
| 089 | 631792-6 | 8.40 | 10.08 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 090 | 265B67-9 | 1.00 | 1.20 | |
| Unité de connexion (2 contacts) | ||||
| 091A | 643844-1 | 3.60 | 4.32 | |
| Unité de raccordement (3 contacts) | ||||
| 091B | 644808-8 | 3.60 | 4.32 | |
| Pas d'informations disponibles, non commandable | ||||
| 092A | 188453-4 | -1.00 | -1.20 | |
| Logement de la batterie (3 contacts) | ||||
| 092B | 187212-3 | 7.20 | 8.64 | |
| Stylo en caoutchouc 6 | ||||
| 092C | 263005-3 | 1.00 | 1.20 | |
| Stylo en caoutchouc 5 | ||||
| 093 | 263036-2 | 1.20 | 1.44 | |
| Broche 1,5 | ||||
| 094 | 268184-2 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 095A | 188453-4 | -1.00 | -1.20 | |
| Logement de la batterie (3 contacts) | ||||
| 095B | 187212-3 | 7.20 | 8.64 | |
| Stylo en caoutchouc 6 | ||||
| 095C | 263005-3 | 1.00 | 1.20 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 096 | 265B67-9 | 1.00 | 1.20 | |
| Caoutchouc de vibration | ||||
| 097 | 424042-4 | 2.40 | 2.88 | |
| Feutre d'amortissement | ||||
| 098 | 424476-1 | 1.00 | 1.20 | |
| Caoutchouc de vibration | ||||
| 099 | 424042-4 | 2.40 | 2.88 | |
